最新中考物理?？加?jì)算題經典模型練習 專題14 家用電器不同檔位電功率電學綜合計算模型-【壓軸必刷】

這是一份最新中考物理常考計算題經典模型練習 專題14 家用電器不同檔位電功率電學綜合計算模型-【壓軸必刷】，文件包含專題03家用電器不同檔位電功率電學綜合計算模型-壓軸必刷2022中考物理壓軸電學計算題和實驗題之經典模型培優練習原卷版docx、專題03家用電器不同檔位電功率電學綜合計算模型-壓軸必刷2022中考物理壓軸電學計算題和實驗題之經典模型培優練習解析版docx等2份試卷配套教學資源，其中試卷共23頁， 歡迎下載使用。
第二輪復習時應打破章節的限制，完善并梳理初中物理知識結構，找出知識點之間的內在聯系，要使前后知識聯系起來，系統鞏固知識，形成一個由知識點到知識面、最后到知識網絡的綜合體，使復習具有系統性。具體可以從以下幾點進行專題復習：
1、按照知識點可以將初中物理分成力、熱、聲、光、電等版塊，用知識樹的形式把每個版塊涉及的內容展現出來，建立相對獨立的知識體系。
2、按照中考題目類型，可以分為選擇、填空、實驗探究(包括操作實驗)、計算、信息綜合等專題，進行專門練習，體會每種題型常見解題方法，使復習縱橫交錯。
3、通過對某些特殊知識點的深挖細究，達到對某一類知識或某一專題的融合、深化。

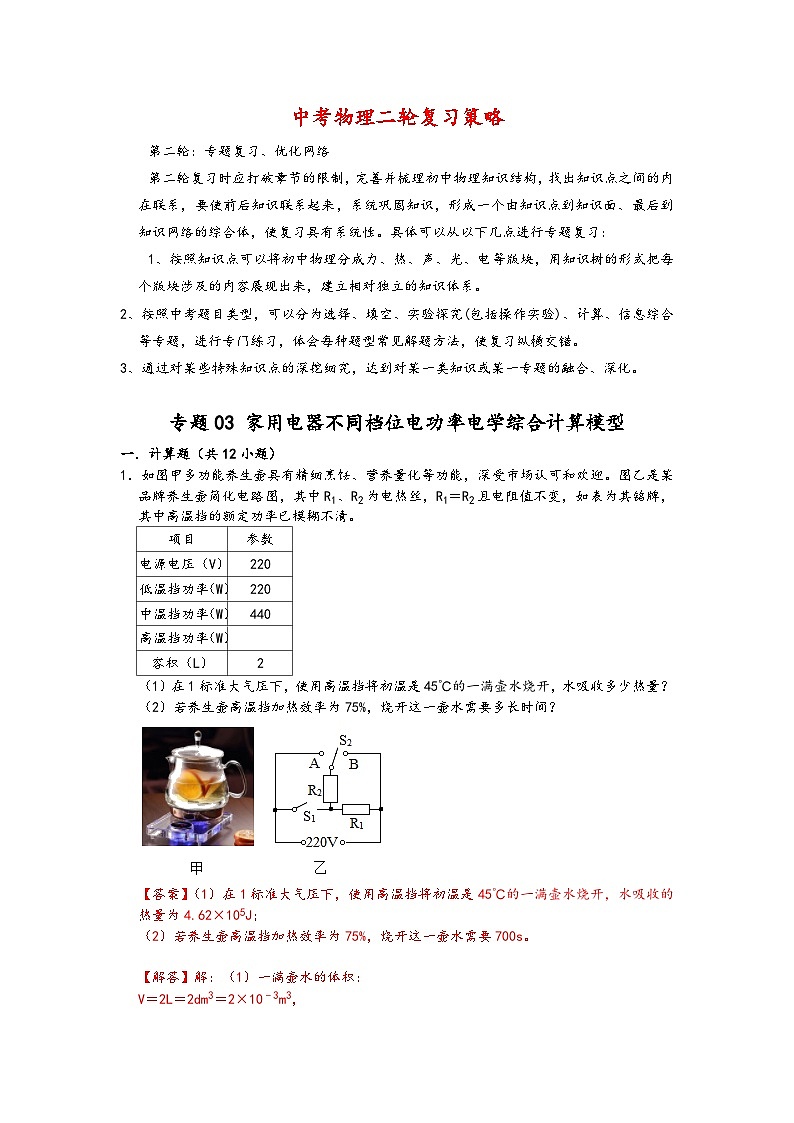

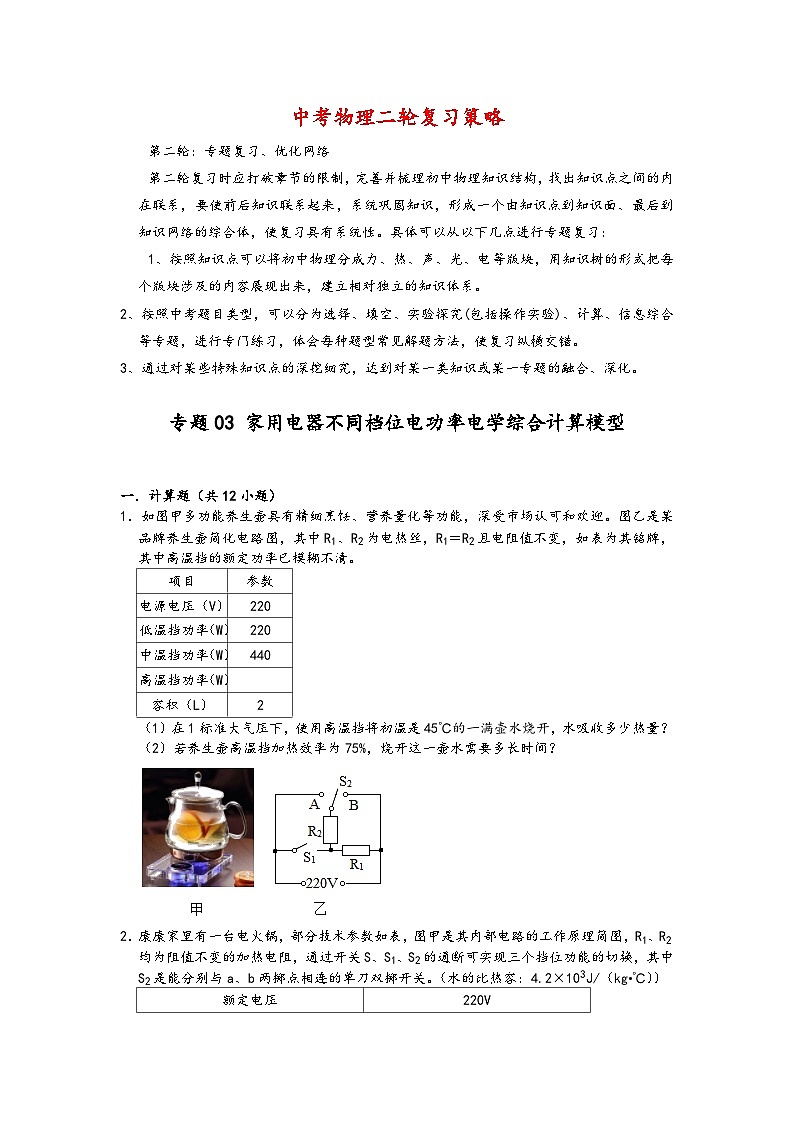

專題03 家用電器不同檔位電功率電學綜合計算模型
一．計算題（共12小題）

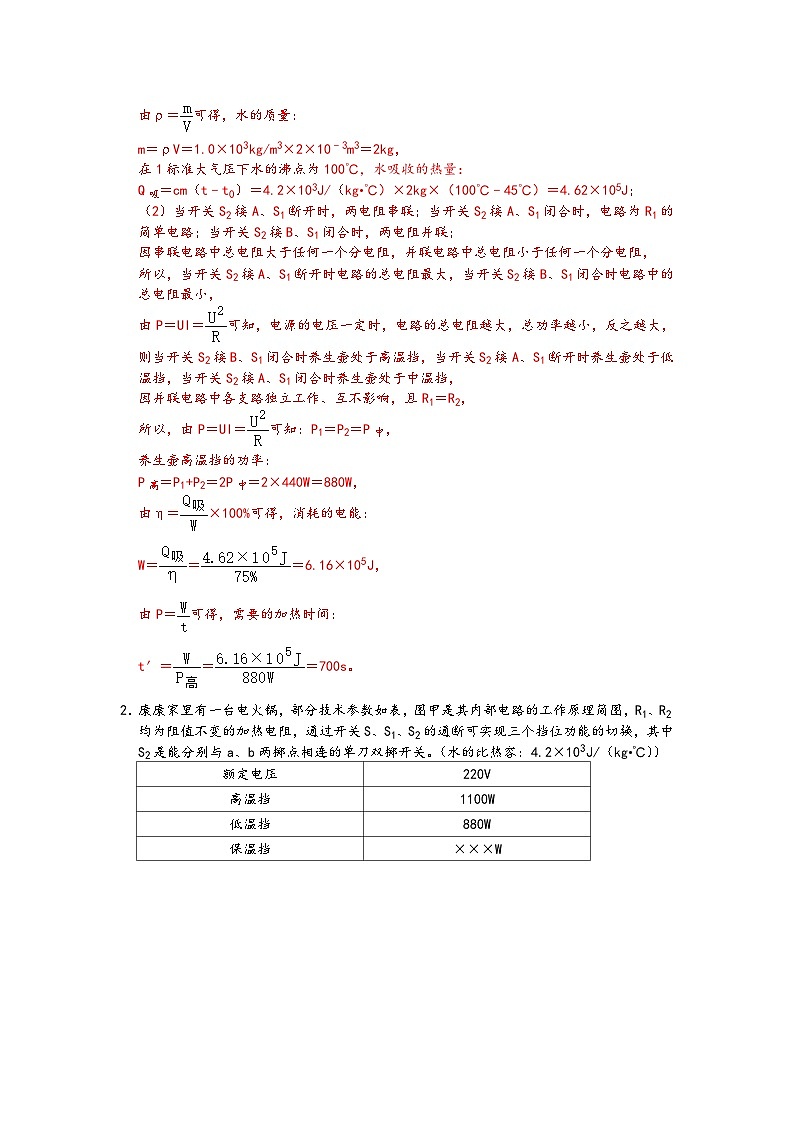

1．如圖甲多功能養生壺具有精細烹飪、營養量化等功能，深受市場認可和歡迎。圖乙是某品牌養生壺簡化電路圖，其中R1、R2為電熱絲，R1＝R2且電阻值不變，如表為其銘牌，其中高溫?fù)醯念~定功率已模糊不清。
（1）在1標準大氣壓下，使用高溫?fù)鯇⒊鯗厥?5℃的一滿壺水燒開，水吸收多少熱量？
（2）若養生壺高溫?fù)跫訜嵝蕿?5%，燒開這一壺水需要多長時間？

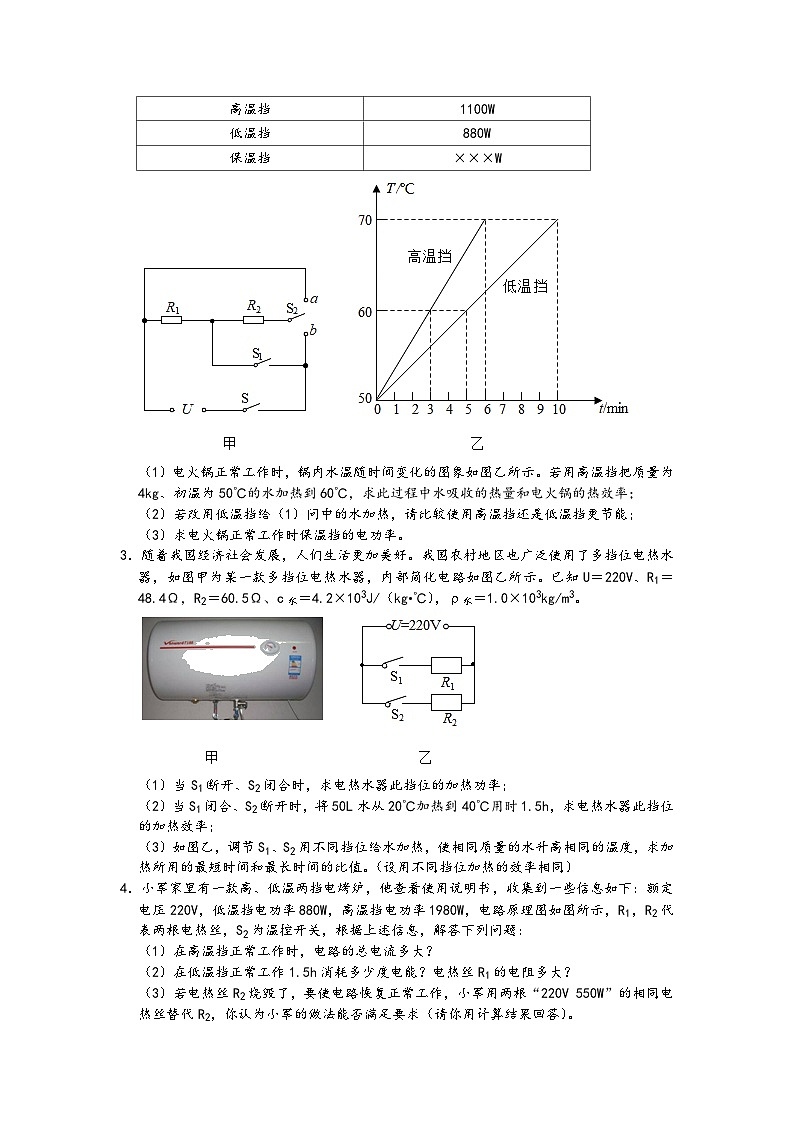

2．康康家里有一臺電火鍋，部分技術參數如表，圖甲是其內部電路的工作原理簡圖，R1、R2均為阻值不變的加熱電阻，通過開關S、S1、S2的通斷可實現三個擋位功能的切換，其中S2是能分別與a、b兩擲點相連的單刀雙擲開關。（水的比熱容：4.2×103J/（kg?℃））

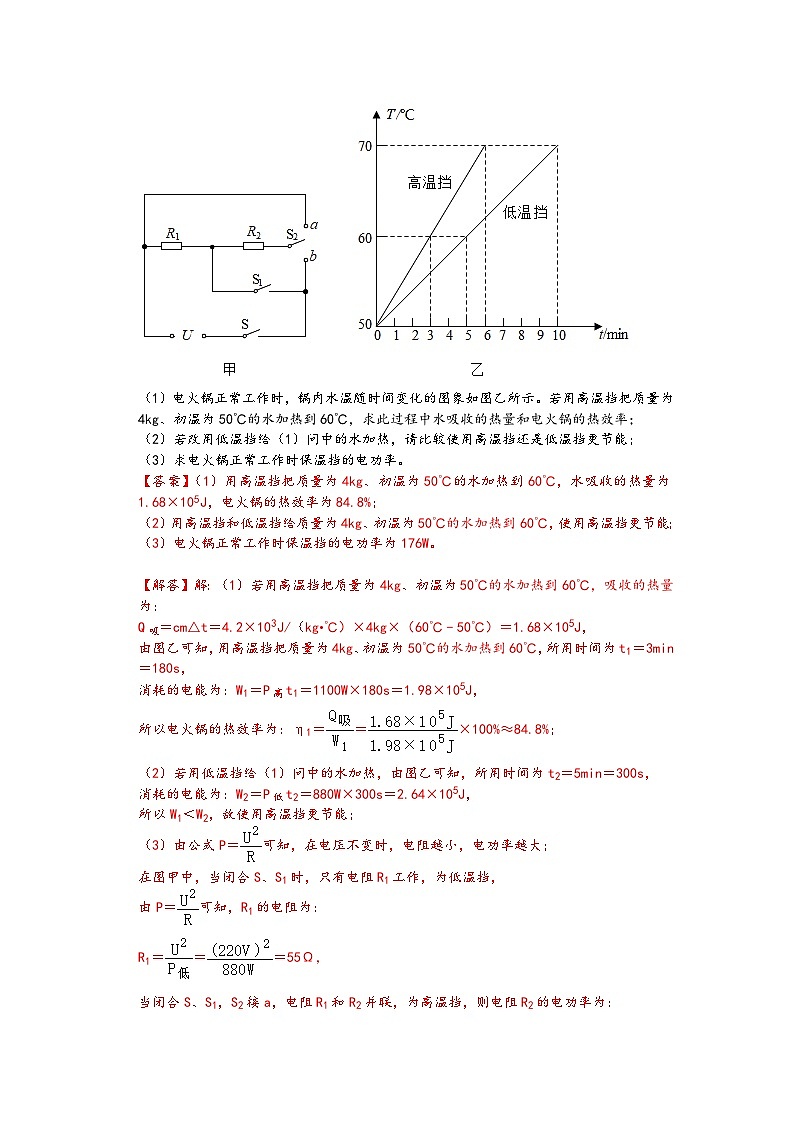

（1）電火鍋正常工作時，鍋內水溫隨時間變化的圖象如圖乙所示。若用高溫?fù)醢奄|(zhì)量為4kg、初溫為50℃的水加熱到60℃，求此過程中水吸收的熱量和電火鍋的熱效率；
（2）若改用低溫?fù)踅o（1）問中的水加熱，請比較使用高溫?fù)踹€是低溫?fù)醺?jié)能；
（3）求電火鍋正常工作時保溫?fù)醯碾姽β省?br>3．隨著我國經濟社會發展，人們生活更加美好。我國農村地區也廣泛使用了多擋位電熱水器，如圖甲為某一款多擋位電熱水器，內部簡化電路如圖乙所示。已知U＝220V、R1＝48.4Ω，R2＝60.5Ω、c水＝4.2×103J/（kg?℃），ρ水＝1.0×103kg/m3。
（1）當S1斷開、S2閉合時，求電熱水器此擋位的加熱功率；
（2）當S1閉合、S2斷開時，將50L水從20℃加熱到40℃用時1.5h，求電熱水器此擋位的加熱效率；
（3）如圖乙，調節S1、S2用不同擋位給水加熱，使相同質量的水升高相同的溫度，求加熱所用的最短時間和最長時間的比值。（設用不同擋位加熱的效率相同）
4．小軍家里有一款高、低溫兩擋電烤爐，他查看使用說明書，收集到一些信息如下：額定電壓220V，低溫?fù)蹼姽β?80W，高溫?fù)蹼姽β?980W，電路原理圖如圖所示，R1，R2代表兩根電熱絲，S2為溫控開關，根據上述信息，解答下列問題：
（1）在高溫?fù)跽９ぷ鲿r(shí)，電路的總電流多大？
（2）在低溫?fù)跽９ぷ?.5h消耗多少度電能？電熱絲R1的電阻多大？
（3）若電熱絲R2燒毀了，要使電路恢復正常工作，小軍用兩根“220V 550W”的相同電熱絲替代R2，你認為小軍的做法能否滿足要求（請你用計算結果回答）。

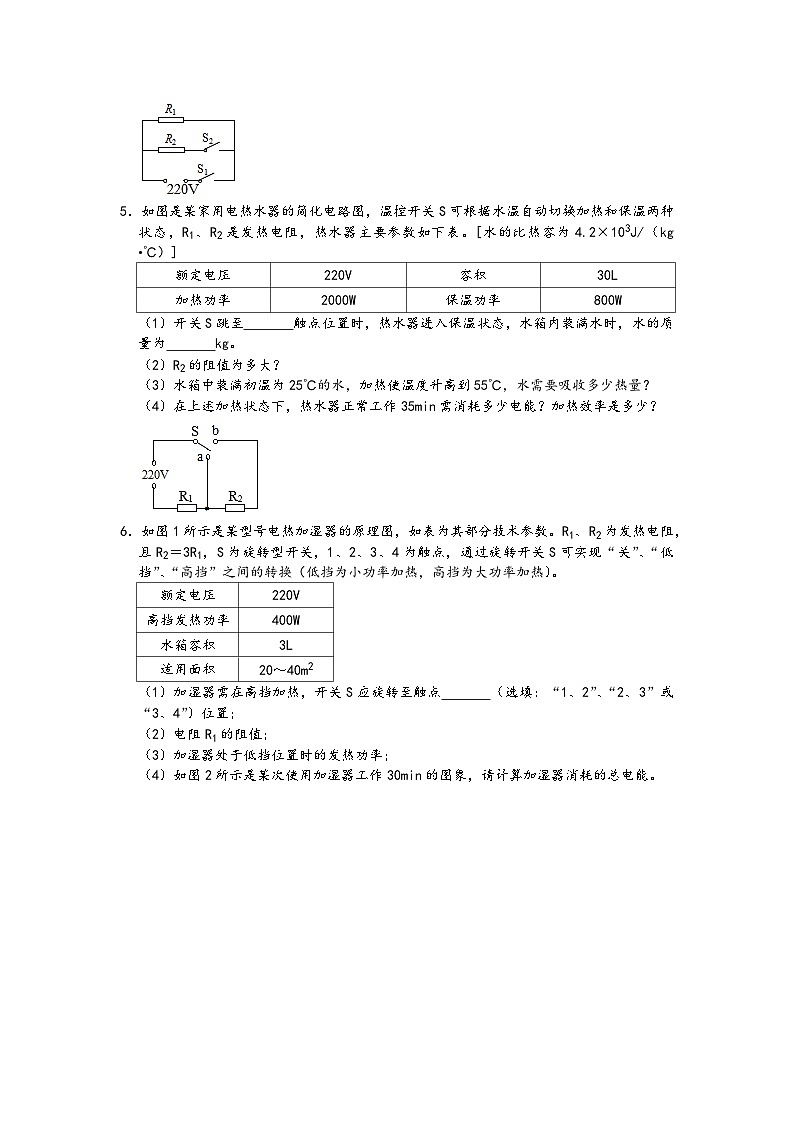

5．如圖是某家用電熱水器的簡化電路圖，溫控開關S可根據水溫自動切換加熱和保溫兩種狀態，R1、R2是發熱電阻，熱水器主要參數如下表。[水的比熱容為4.2×103J/（kg?℃）]
（1）開關S跳至 觸點位置時，熱水器進入保溫狀態，水箱內裝滿水時，水的質量為 kg。
（2）R2的阻值為多大？
（3）水箱中裝滿初溫為25℃的水，加熱使溫度升高到55℃，水需要吸收多少熱量？
（4）在上述加熱狀態下，熱水器正常工作35min需消耗多少電能？加熱效率是多少？
6．如圖1所示是某型號電熱加濕器的原理圖，如表為其部分技術參數。R1、R2為發熱電阻，且R2＝3R1，S為旋轉型開關，1、2、3、4為觸點，通過旋轉開關S可實現“關”、“低擋”、“高擋”之間的轉換（低擋為小功率加熱，高擋為大功率加熱）。
（1）加濕器需在高擋加熱，開關S應旋轉至觸點 （選填：“1、2”、“2、3”或“3、4”）位置；
（2）電阻R1的阻值；
（3）加濕器處于低擋位置時的發熱功率；
（4）如圖2所示是某次使用加濕器工作30min的圖象，請計算加濕器消耗的總電能。
7．今年，西寧市奪取了脫貧攻堅的全面勝利，農村家庭電器普及化程度越來越高。小浩家電熱飲水機的簡化電路圖如圖所示，它有加熱和保溫兩種工作狀態，當S2斷開時，飲水機處于保溫狀態。R1和R2均為用來加熱且阻值不變的電熱絲，飲水機部分參數如表所示。
（1）飲水機在加熱狀態下正常工作，將2L的水從20℃加熱至100℃，水吸收的熱量是多少？（水的比熱容c＝4.2×103J/（kg?℃））
（2）在（1）問加熱情況下，飲水機正常工作了7min，消耗了多少電能？加熱效率是多少？
（3）電熱絲R2的阻值是多少？
8．如圖所示，是某品牌電蒸鍋及其簡化電路圖。電蒸鍋具有保溫和加熱兩個擋位，加熱擋功率為1200W，R1＝484Ω。用此電蒸鍋對1kg水加熱使其溫度升高80℃，需要的時間約為400s，已知c水＝4.2×103J/（kg?℃）。試問：
（1）電蒸鍋的工作原理是電流的 ；當開關S1、S2均閉合時，電蒸鍋處于 擋。
（2）保溫?fù)醯墓β省?br>（3）電蒸鍋的加熱效率。
9．智能家居帶給我們健康、舒適的生活，如智能馬桶（圖甲），某品牌智能馬桶座圈的簡易加熱電路如圖乙所示，電阻R1和R2是阻值恒定的電熱絲，單刀雙擲開關S2可接a或b，再通過開關S1的通斷，實現“高、中、低”三種溫?fù)醯恼{(diào)節，其中低溫?fù)醯墓β蕿?0W，電阻R2為1210Ω。
（1）座圈加熱時，把電能轉化為 能。
（2）當開關S1閉合、S2接a時，請?jiān)诜娇騼?nèi)畫出該座圈的等效電路圖。
（3）1千瓦時的電能可供該座圈低溫?fù)豕ぷ鞫嗌傩r(shí)？
（4）該座圈處于中溫?fù)豕ぷ鲿r(shí)的電功率為多少？
10．多功能養生壺具有精細烹飪、營養量化等功能，深受市場認可和歡迎。如圖乙所示是某品牌養生壺簡化電路圖。它有加熱和保溫兩種工作狀態（由機內溫控開關S0自動控制），閱讀該說明書可知：壺容積1L，額定電壓220V，加熱時的功率1000W，保溫時的功率40W。求：
（1）養生壺的加熱電阻絲利用了電流的 效應；處于保溫狀態時，溫控開關S0應處于 狀態。
（2）R1和R2的電阻值各是多大？
（3）養生壺正常工作時加熱效率為80%，若將裝滿壺的水從20℃加熱至100℃，需要多長時間？[忽略溫度對電阻的影響，c水＝4.2×103J/（kg?℃），ρ水＝1.0×103kg/m3]
11．中國的廚藝最講究“火候”二字，如圖甲所示的智能蛋糕機就是采用智能化技術控制不同時間段的溫度，制作出口感好、營養價值高的蛋糕，蛋糕機的部分參數如表所示。
（1）求該蛋糕機正常工作處于中溫?fù)鯐r(shí)電路的總電阻；
（2）小明課下查得其實際工作的簡化電路圖如圖乙所示，S1為單刀開關，S2為單刀多擲開關，R1、R2為電加熱絲，由圖可以判斷，當S1 ，S2接觸觸點3時電路處于低溫?fù)?，?qǐng)計算該蛋糕機低溫?fù)醯念~定功率。
12．圖甲是某款電熱飯盒，部分參數如下表，其簡化電路如圖乙所示，R1、R2均是發熱電阻（阻值不隨溫度變化）．求：
（1）開關S接觸1時，電熱飯盒處于高溫?fù)踹€是低溫?fù)酰?br>（2）電熱飯盒正常工作時，利用高溫?fù)鯇①|(zhì)量為1kg、初溫為20℃的湯加熱至50℃，需要多少時間？【c取4.0×103J/（kg?℃），不考慮熱損耗】
（3）R2的阻值．
項目
參數
電源電壓（V）
220
低溫?fù)豕β剩╓）
220
中溫?fù)豕β剩╓）
440
高溫?fù)豕β剩╓）
容積（L）
2
額定電壓
220V
高溫?fù)?br>1100W
低溫?fù)?br>880W
保溫?fù)?br>×××W
額定電壓
220V
容積
30L
加熱功率
2000W
保溫功率
800W
額定電壓
220V
高擋發熱功率
400W
水箱容積
3L
適用面積
20～40m2
額定電壓
220V
額定功率
加熱功率
2000W
保溫功率
400W
容量
2.5L
U額＝220V
額定功率/W
中溫440
高溫880
額定電壓
220V
額定功率
低溫?fù)?br>48.4W
高溫?fù)?br>400W
