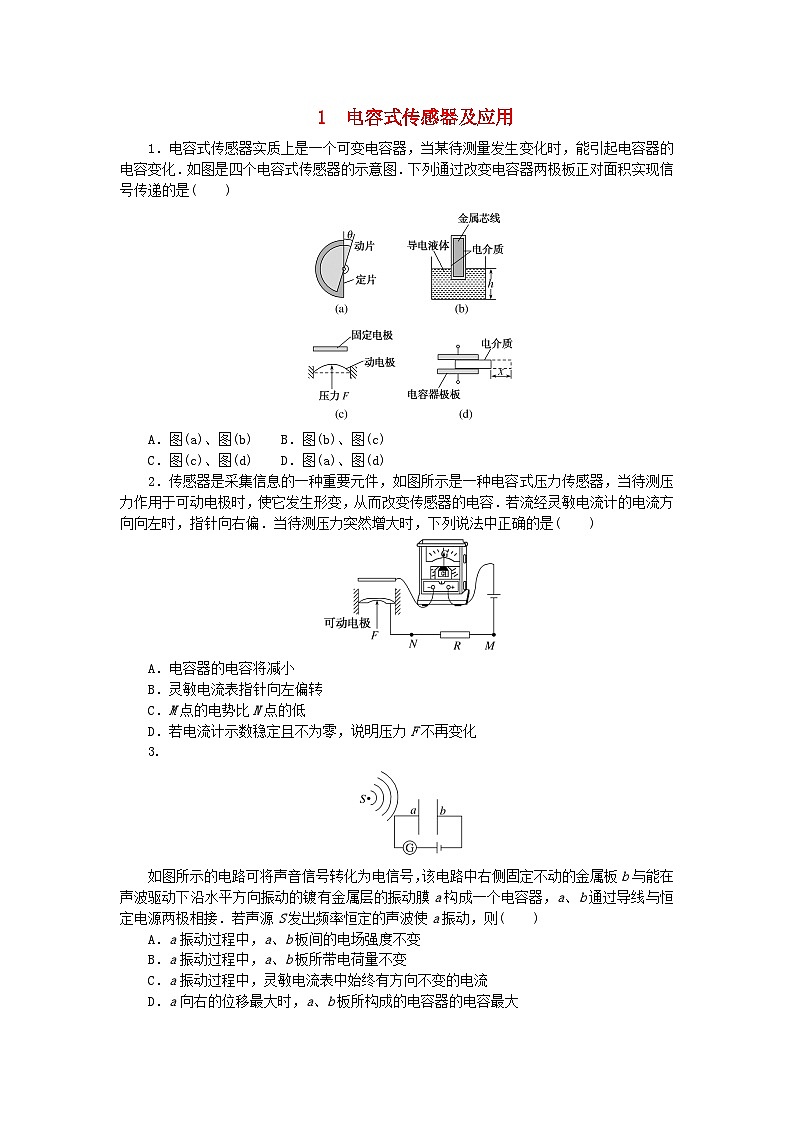

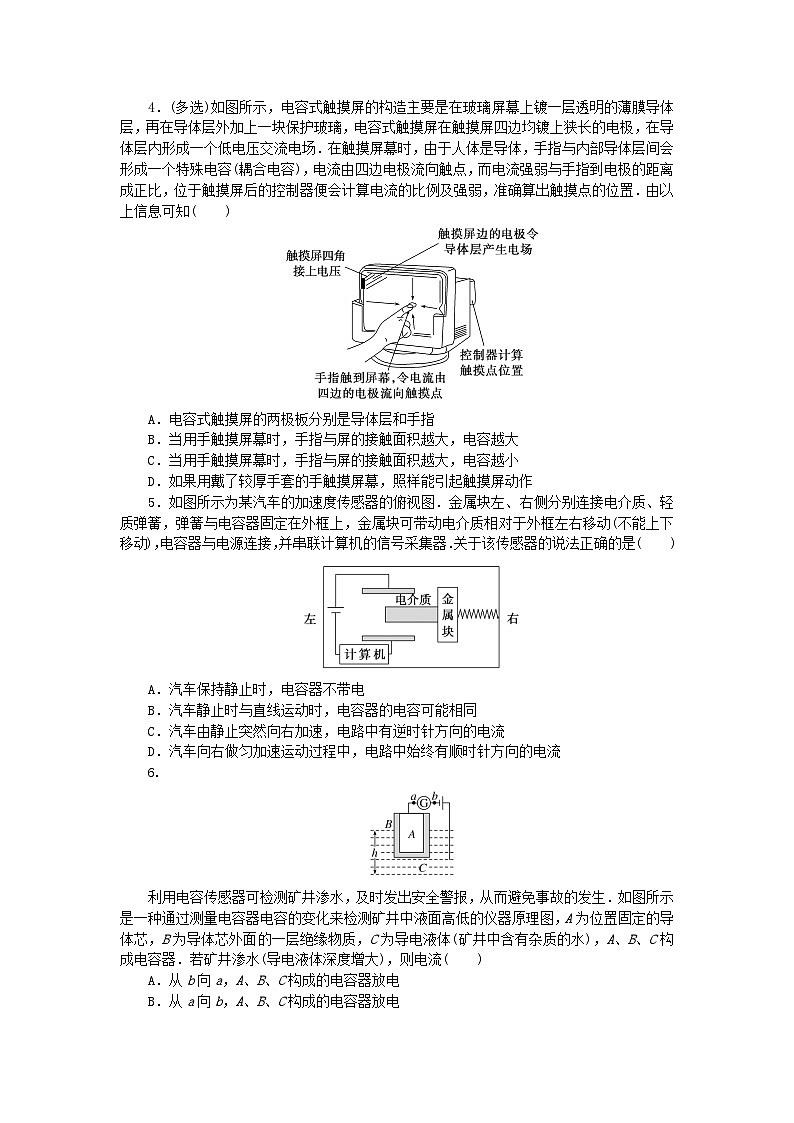

 eq\a\vs4\al(專) eq\a\vs4\al(項)1　電容式傳感器及應用 1．電容式傳感器實質上是一個可變電容器，當某待測量發生變化時，能引起電容器的電容變化．如圖是四個電容式傳感器的示意圖．下列通過改變電容器兩極板正對面積實現信號傳遞的是(　　) A．圖、圖 B．圖、圖 C．圖、圖 D．圖、圖 2．傳感器是采集信息的一種重要元件，如圖所示是一種電容式壓力傳感器，當待測壓力作用于可動電極時，使它發生形變，從而改變傳感器的電容．若流經靈敏電流計的電流方向向左時，指針向右偏．當待測壓力突然增大時，下列說法中正確的是(　　) A．電容器的電容將減小 B．靈敏電流表指針向左偏轉 C．M點的電勢比N點的低 D．若電流計示數穩定且不為零，說明壓力F不再變化 3. 如圖所示的電路可將聲音信號轉化為電信號，該電路中右側固定不動的金屬板b與能在聲波驅動下沿水平方向振動的鍍有金屬層的振動膜a構成一個電容器，a、b通過導線與恒定電源兩極相接．若聲源S發出頻率恒定的聲波使a振動，則(　　) A．a(chǎn)振動過程中，a、b板間的電場強度不變 B．a(chǎn)振動過程中，a、b板所帶電荷量不變 C．a(chǎn)振動過程中，靈敏電流表中始終有方向不變的電流 D．a(chǎn)向右的位移最大時，a、b板所構成的電容器的電容最大 4．(多選)如圖所示，電容式觸摸屏的構造主要是在玻璃屏幕上鍍一層透明的薄膜導體層，再在導體層外加上一塊保護玻璃，電容式觸摸屏在觸摸屏四邊均鍍上狹長的電極，在導體層內形成一個低電壓交流電場．在觸摸屏幕時，由于人體是導體，手指與內部導體層間會形成一個特殊電容(耦合電容)，電流由四邊電極流向觸點，而電流強弱與手指到電極的距離成正比，位于觸摸屏后的控制器便會計算電流的比例及強弱，準確算出觸摸點的位置．由以上信息可知(　　) A．電容式觸摸屏的兩極板分別是導體層和手指 B．當用手觸摸屏幕時，手指與屏的接觸面積越大，電容越大 C．當用手觸摸屏幕時，手指與屏的接觸面積越大，電容越小 D．如果用戴了較厚手套的手觸摸屏幕，照樣能引起觸摸屏動作 5．如圖所示為某汽車的加速度傳感器的俯視圖．金屬塊左、右側分別連接電介質、輕質彈簧，彈簧與電容器固定在外框上，金屬塊可帶動電介質相對于外框左右移動(不能上下移動)，電容器與電源連接，并串聯計算機的信號采集器．關于該傳感器的說法正確的是(　　) A．汽車保持靜止時，電容器不帶電 B．汽車靜止時與直線運動時，電容器的電容可能相同 C．汽車由靜止突然向右加速，電路中有逆時針?lè)较虻碾娏?D．汽車向右做勻加速運動過程中，電路中始終有順時針?lè)较虻碾娏?6. 利用電容傳感器可檢測礦井滲水，及時發出安全警報，從而避免事故的發生．如圖所示是一種通過測量電容器電容的變化來檢測礦井中液面高低的儀器原理圖，A為位置固定的導體芯，B為導體芯外面的一層絕緣物質，C為導電液體(礦井中含有雜質的水)，A、B、C構成電容器．若礦井滲水(導電液體深度增大)，則電流(　　) A．從b向a，A、B、C構成的電容器放電 B．從a向b，A、B、C構成的電容器放電 C．從b向a，A、B、C構成的電容器充電 D．從a向b，A、B、C構成的電容器充電 7．隨著生活水平的提高，電子秤已經成為日常生活中不可或缺的一部分，電子秤的種類也有很多，如圖所示是用平行板電容器制成的廚房用電子秤及其電路簡圖．稱重時，把物體放到電子秤面板上，壓力作用會導致平行板上層膜片電極下移．則(　　) A.電容器儲存的電能減少 B．電容器的電容減小，帶電荷量減小 C．膜片下移過程中，電流表有a到b的電流 D．電子秤是一個壓力傳感器，穩定后電容器兩板間電壓等于電源電動勢 8. 如圖所示，有的計算機鍵盤的每一個鍵下面連一小塊金屬片，與該金屬片隔有一定空氣間隙處放有另一片小的固定金屬片，這兩片金屬片組成一個小電容器，該電容器的電容C可用公式C＝Eeq \f(S,d)計算，式中常量E＝9×10－12F/m，S表示金屬片的正對面積，d表示兩金屬片間的距離，當鍵被按下時，此小電容器的電容C發生變化，與之相連的電子線路就能檢測出是哪個鍵被按下了，從而給出相應的信號，設每個金屬片的正對面積為50mm2，鍵未按下時兩金屬片間的距離為0.6mm.如果電容變化0.25pF，電子線路恰能檢測出必要的信號，則鍵至少需被按下(　　) A．0.45mmB．0.3mm C．0.2mmD．0.15mm 9．(多選)微信運動步數的測量是通過手機內電容式加速度傳感器實現的．如圖，M極板固定，當手機的加速度變化時，N極板只能按圖中標識的“前后”方向運動，圖中R為定值電阻．下列對傳感器描述正確的是(　　) A．靜止時，電流表示數為零，電容器M極板帶正電 B．由靜止突然向前加速時，電容器的電容增大 C．由靜止突然向前加速時，電流由b向a流過電流表 D.保持向前勻減速運動時，電阻R以恒定功率發熱 專項1　電容式傳感器及應用 1．答案：A 解析：由圖可知圖、圖通過改變電容器兩極板正對面積實現信號傳遞；圖通過改變電容器兩極板的距離實現信號傳遞；圖通過改變電容器兩極板間的電介質實現信號傳遞．故選A. 2．答案：C 解析：由題可知，電容器的電壓不變，當待測壓力突然增大時，F(xiàn)向上壓膜片電極，由C＝eq \f(εrS,4πkd)，可知d減小，電容增大，故A錯誤；由題可知，電容器的電壓不變，若F向上壓膜片電極，電容增大，電量增大，電容器充電，電路中形成逆時針?lè)较虻碾娏?，則靈敏電流計指針向右偏；電流從N流向M，故M點的電勢比N點的低，故B錯誤，C正確；若電流計示數穩定且不為零，說明電容器正在充放電，電容器的電容變化，說明壓力F變化，故D錯誤． 3．答案：D 解析：由于平行板電容器兩極板與電源兩極相連接，因此兩極板間的電壓U保持不變，根據E＝eq \f(U,d)，C＝eq \f(εrS,4πkd)可判斷A錯誤，D正確．再由Q＝CU可知，B錯誤．由于Q變化，電容器出現充電、放電現象，顯然電流表中電流方向不斷變化，C錯誤． 4．答案：AB 解析：電容式觸摸屏在原理上是把人體當作電容器的一個極板，把導體層當作另一個極板，故A正確；手指與屏的接觸面積越大，兩個極板的正對面積越大，電容越大，故B正確，C錯誤；如果戴了較厚手套或手持不導電的物體觸摸屏幕時沒有反應，這是因?yàn)槭峙c導體層距離較大，不能引起導體層電場的變化，D錯誤． 5．答案：B 解析：汽車保持靜止時，Q＝CU，電容器帶電，故A錯誤；汽車靜止時與勻速直線運動時，彈簧的長度不變，電介質在極板間的長度是一樣的，電容器的電容相同，故B正確；當汽車突然向右勻加速直線運動時，根據牛頓第一定律可知，彈力大小不變，彈簧長度不變，則電容器電介質相對于電容器向左運動，由C＝eq \f(εS,4πkd)，可知電容變大，因兩極的電壓不變，則電容器的電荷量變大，電路中有順時針?lè)较虻碾娏?，故C錯誤；汽車向右做勻加速運動過程中，加速度不變，彈簧伸長量不變，電容器充電完成后，不再有電流，故D錯誤． 6．答案：D 解析：由題圖可知，導電液體和導體芯構成了電容器，可近似為平行板電容器，由C＝eq \f(εrS,4πkd)可知，當液面升高時，電容器極板正對面積S增大，故電容增大，A、C間電勢差不變，再由C＝eq \f(Q,U)知，電容器電荷量增大，因此電容器處于充電狀態，電流從a向b，故選D. 7．答案：D 解析：根據電容器表達式C＝eq \f(εrS,4πkd)，當兩個極板的距離減小時，電容器的電容增大；再根據電容器定義式C＝eq \f(Q,U)，由于電容器一直和電源相連，電壓不變，當電容增大時，帶電荷量增大，則電容器儲存的電能增加；所以A、B錯誤；C膜片下移過程中，電容器充電，則電流表有b到a的電流，選項C錯誤；電子秤是一個壓力傳感器，當壓力穩定后，電容器停止充電，電路中的電流為零，即電流表示數為零，兩極板的電勢差不變，等于電源的電動勢，所以D正確．故選D. 8．答案：D 解析：計算機鍵盤是一個電容式傳感器，由題意知是通過改變兩極板間距來改變電容，得到相應的電信號，又因兩極板間距減小，電容變大，設原間距為d0，按下后兩極板間距為d時電子線路恰能檢測出必要的信號．根據C＝Eeq \f(S,d)，可得ΔC＝ES(eq \f(1,d)－eq \f(1,d0))，代入數據得d＝0.45mm.由題意可知，恰能使電子線路檢測出必要信號，所需按下的距離至少為0.6mm－0.45mm＝0.15mm，故D正確． 9．答案：AC 解析：靜止時，N極板處于平衡狀態，兩彈簧的彈力之和等于N極板的重力，兩極板之間的距離d不變，根據C＝eq \f(εrS,4πkd)，則電容器的C不變，根據Q＝CU，電壓不變，則電容器的電荷不會發生變化，故電流表示數為零，M極板與電源正極相連，故M極板帶正電，故A正確；由靜止向前加速，加速度向前，兩彈簧的彈力之和要大于N極板的重力，彈簧的彈力增大，彈簧被壓縮更多，M、N之間的距離d增大，根據C＝eq \f(εrS,4πkd)，故電容器電容C減小，根據Q＝CU，則電容器的電荷量減小，N極板與電源負極相連，故其帶負電，電荷量減小時，負電荷由N極板流向電源負極，故電流由b到a流過電流表，故B錯誤，C正確；保持向前勻減速運動時，加速度恒定，故M、N極板之間的距離d也會維持在一個穩定值，電容器穩定之后，電路相當于斷路，電路中沒有電流流過，此時電阻R不會發熱，故D錯誤．
