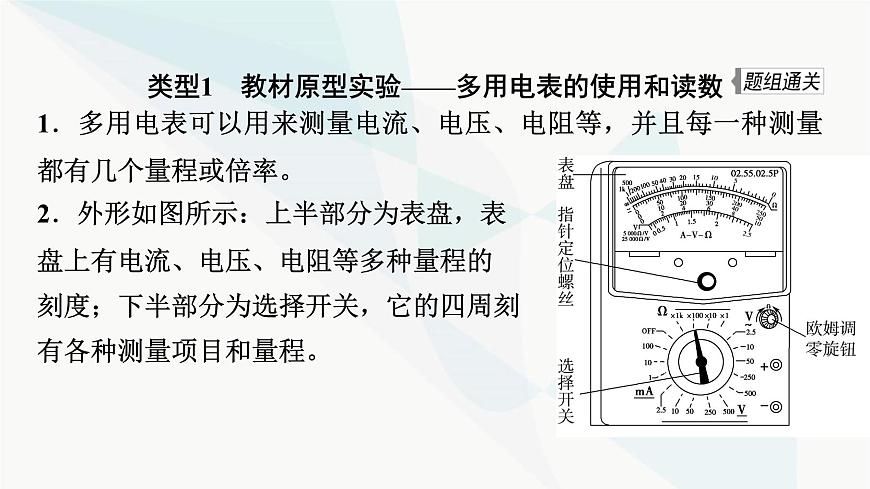

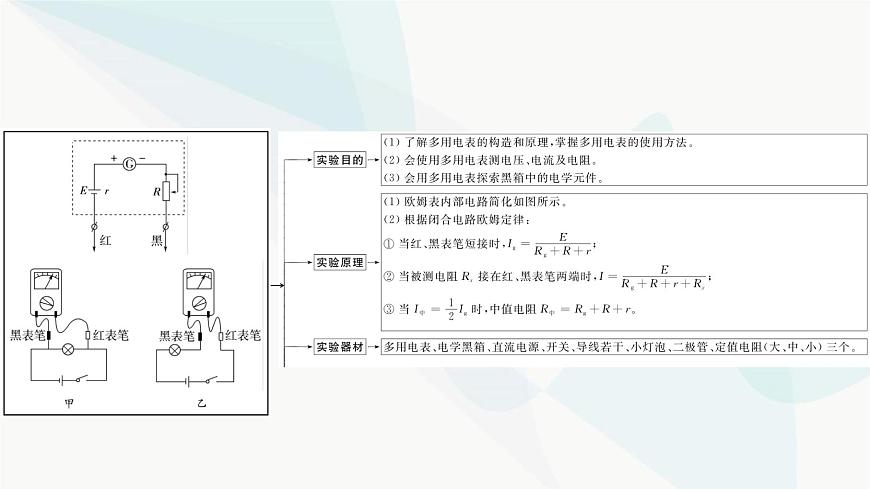

1．多用電表可以用來測量電流、電壓、電阻等，并且每一種測量都有幾個量程或倍率。2．外形如圖所示：上半部分為表盤，表盤上有電流、電壓、電阻等多種量程的刻度；下半部分為選擇開關，它的四周刻有各種測量項目和量程。

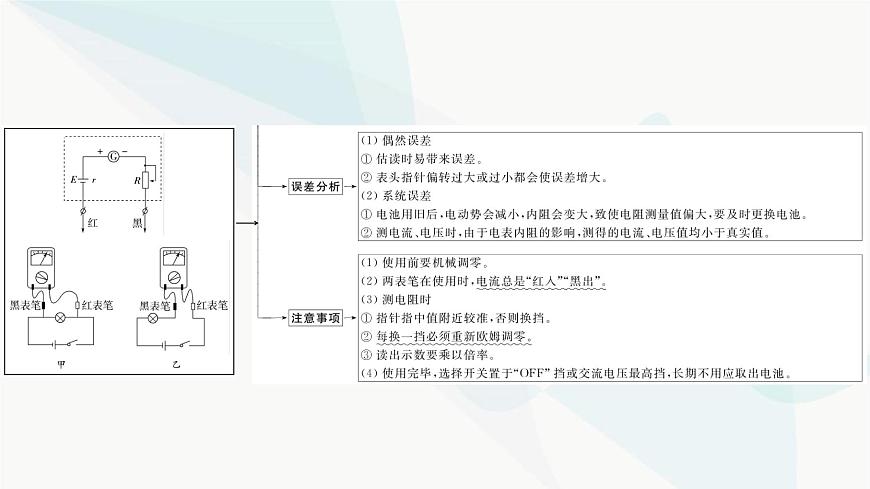

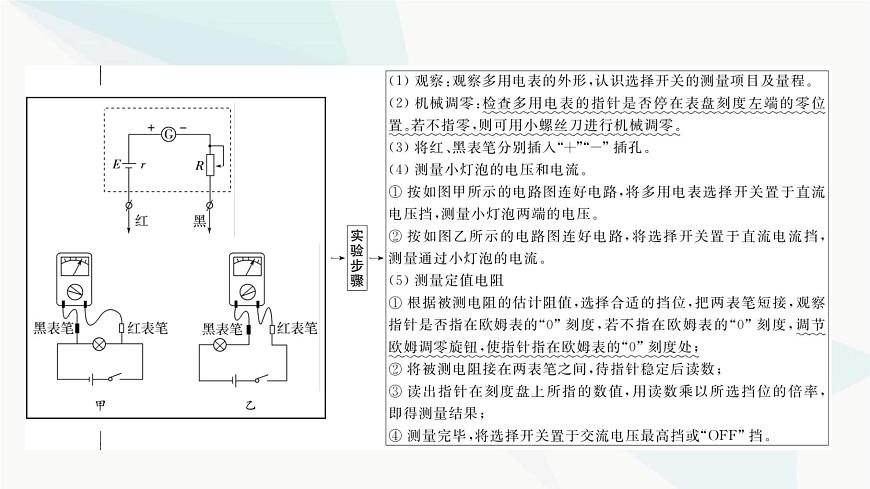

類型1　教材原型實驗——多用電表的使用和讀數

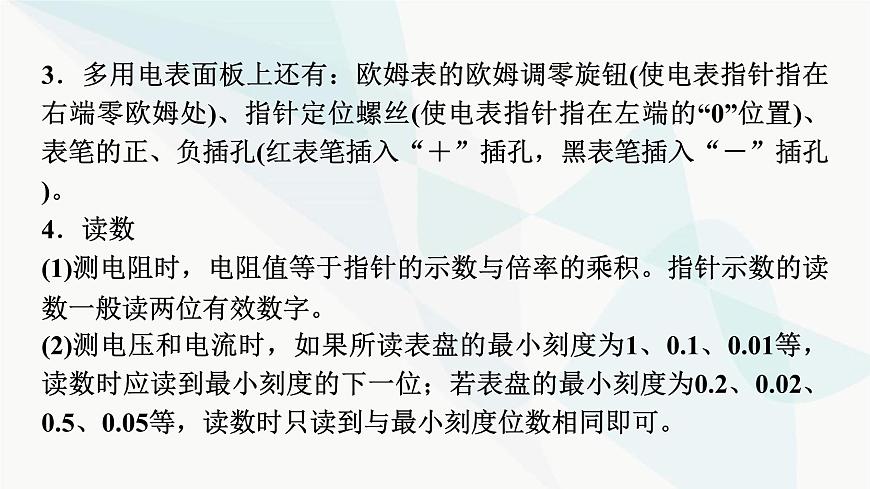

3．多用電表面板上還有：歐姆表的歐姆調零旋鈕(使電表指針指在右端零歐姆處)、指針定位螺絲(使電表指針指在左端的“0”位置)、表筆的正、負插孔(紅表筆插入“＋”插孔，黑表筆插入“－”插孔)。4．讀數(1)測電阻時，電阻值等于指針的示數與倍率的乘積。指針示數的讀數一般讀兩位有效數字。(2)測電壓和電流時，如果所讀表盤的最小刻度為1、0.1、0.01等，讀數時應讀到最小刻度的下一位；若表盤的最小刻度為0.2、0.02、0.5、0.05等，讀數時只讀到與最小刻度位數相同即可。
[題組訓練]1．(多用電表的原理)(2021·江蘇省新高考適應性考試)電流表改裝成歐姆表的電路如圖所示，兩表筆直接相連時，指針指在表盤刻度“5”上，兩表筆之間接有600 Ω的電阻時，指針指在刻度“1”上。求刻度“3”應標注的電阻值R。
2．(電阻的測量)小夢同學自制了一個兩擋位(“×1”“×10”)的歐姆表，其內部結構如圖所示，R0為調零電阻(最大阻值為R0m)，Rs、Rm、Rn為定值電阻(Rs＋R0m＜Rm＜Rn)，電流計?的內阻為RG(Rs?RG)。用此歐姆表測量一待測電阻的阻值，回答下列問題：(1)短接①②，將單刀雙擲開關S與m接通，電流計?示數為Im；保持電阻R0滑片位置不變，將單刀雙擲開關S與n接通，電流計?示數變?yōu)镮n，則Im________In(填“大于”或“小于”)；
(2)將單刀雙擲開關S與n接通，此時歐姆表的擋位為________(填“×1”或“×10”)；(3)若從“×1”擋位換成“×10”擋位，調整歐姆零點(歐姆零點在電流計?滿偏刻度處)時，調零電阻R0的滑片應該 ________調節(填“向上”或“向下”)；
[解析]　(1)在保持電阻R0滑片位置不變的情況下，因Rm＜Rn，開關S由與m接通變?yōu)榕cn接通后，干路電流變小，由并聯電路分流性質可知電流計?示數變小，故Im大于In。(2)將單刀雙擲開關S與n接通，此時電路中總電阻較大，中值電阻較大，能接入的待測電阻的阻值也較大，故應該為歐姆表的×10擋位。
[答案]　(1)大于　(2)×10　(3)向上　(4)400
3．(多用電表內部電阻的測量)多用電表歐姆擋內部電路如圖甲所示，某實驗小組利用滑動變阻器和毫安表測量某一多用電表“×10”擋內部電源的電動勢E，實物電路如圖乙?！　　　　　　〖住　　　　　　　∫摇?br/>(1)把多用電表選擇旋鈕撥到歐姆擋的“×1”位置，將紅、黑表筆短接后進行________。
(2)正確連接圖乙的電路后，將滑動變阻器的阻值調至最________(選填“大”或“小”)，閉合開關，調節滑動變阻器滑片，獲取幾組多用電表的電阻讀數和毫安表的電流讀數并記錄。若某次實驗毫安表的電流讀數為I，多用電表的示數如圖丙所示，則多用電表外部接入電路的電阻(即滑動變阻器的電阻和毫安表的內阻之和)R＝________ Ω。 丙
(3)根據歐姆擋表盤數據，可知多用電表“×1”擋內部電路的總內阻為R0＝________ Ω。(4)根據實驗原理，該電阻擋內部電源的電動勢表達式為E＝________(用I、R和R0表示)。
[解析]　(1)多用電表在測量電阻時，每次換擋后均應進行歐姆調零。(2)為了保護電表的安全，開始時滑動變阻器應調至最大；由題圖丙可知，指針讀數為40，擋位取×1，則讀數為40×1 Ω＝40 Ω。(3)當內外電阻相等時，指針恰指在中間位置，即30 Ω，此值即為歐姆表內部電路的總電阻。(4)由閉合電路的歐姆定律可知：電動勢E＝I(R＋R0)。[答案]　(1)歐姆調零　(2)大　40　(3)30(4)I(R＋R0)
1．電流擋檢測：將多用電表串聯在電路中，若示數為零，說明與電流表串聯的部分電路斷路。2．電壓擋檢測：將多用電表與部分電路并聯，若示數為零，說明該部分電路完好。若示數等于電動勢，說明該部分電路中有斷點。3．歐姆擋檢測：將各元件與電源斷開，然后接到紅、黑表筆間，若電阻無窮大說明此元件斷路。
[題組訓練]1．某照明電路出現故障，其電路如圖甲所示，該電路用標稱值12 V的蓄電池為電源，導線及其接觸完好，維修人員使用已調好的多用電表直流50 V擋檢測故障，他將黑表筆接在c點，用紅表筆分別探測電路的a、b點。甲
(1)斷開開關，紅表筆接a點時多用表指示如圖乙所示，讀數為________ V，說明________正常(選填：蓄電池、保險絲、開關、小燈)。乙
(2)紅表筆接b點，斷開開關時，表針不偏轉，閉合開關后，多用電表指示仍然和圖乙相同，可判定發生故障的器件是________(選填：蓄電池、保險絲、開關、小燈)。
[解析]　(1)50 V量程的直流電壓表，最小刻度為1 V，要估讀到下一位，所以讀數為11.3 V；電壓表的讀數接近電源的電動勢，說明蓄電池正常。(2)紅表筆接b點，斷開開關時，指針不偏轉說明電路是斷路，閉合開關后，多用表指示仍然和圖乙相同可判斷出是小燈斷路。[答案]　(1)11.3(11.4～11.5均可)　蓄電池　(2)小燈
2．(2023·南通模擬)如圖是某同學連接的實驗電路實物圖。若L1、L2燈都不亮，他采用下列兩種方法進行故障檢查：
(1)應用多用電表的直流電壓擋進行檢查，那么選擇開關應置于的量程是(　　)A．0～2.5 V B．0～10 VC．0～50 V D．0～250 V(2)該同學的測試結果如表1所示，在測試a、b間直流電壓時，紅表筆應接觸________(填“a”或“b”)。根據測試結果，可以判定故障是(　　)A．燈L1短路 B．燈L2短路C．cd段斷路 D．df段斷路
(2)該同學的測試結果如表1所示，在測試a、b間直流電壓時，紅表筆應接觸________(填“a”或“b”)。根據測試結果，可以判定故障是(　　)A．燈L1短路 B．燈L2短路C．cd段斷路 D．df段斷路
(3)將開關斷開，再選擇歐姆擋測試，測試結果如表2所示，那么進一步檢查出的故障是(　　)A．燈L1斷路B．燈L2斷路C．燈L1、燈L2都斷路D．de段斷路
[解析]　(1)四節干電池的總電動勢為6 V，應用多用電表的直流電壓的10 V擋測量，故選B。(2)在測試a、b間直流電壓時，因?yàn)殡娏鞅仨殢亩嘤秒姳砑t表筆流入，所以紅表筆應當接觸a。A項，若燈L1短路，L1燈不亮，而L2燈亮，與題不符，故A錯誤；B項，若燈L2短路，L2燈不亮，而L1燈亮，與題不符，故B錯誤；C項，cd段斷路，則d、f間沒有電壓，無示數，故C錯誤；D項，df段斷路時，電路中無電流，兩燈泡都不亮，a、b和d、f間有電壓，c、d間無電壓，與題相符，故D正確。
(3)歐姆表的刻度無窮大在左端，0刻度在右端，電路斷路時，其電阻為無窮大。根據歐姆表的讀數可知，d、e間電阻無窮大，說明d、e間導線斷路，故D正確。[答案]　(1)B　(2)a　D　(3)D
1．晶體二極管是由半導體材料制成的，它有兩個極，即正極和負極，它的符號如圖甲所示。　　　　　　　甲　　　 　　乙　　　　　丙
2．晶體二極管具有單向?qū)щ娦?符號上的箭頭表示允許電流通過的方向)。當給二極管加正向電壓時，它的電阻很小，電路導通，如圖乙所示；當給二極管加反向電壓時，它的電阻很大，電路截止，如圖丙所示。3．將多用電表的選擇開關撥到歐姆擋，紅、黑表筆接到二極管的兩極上，當黑表筆接“正”極，紅表筆接“負”極時，電阻示數較小，反之電阻示數很大，由此可判斷出二極管的正、負極。
[題組訓練]1.如圖所示，已知黑箱外有A、B、C三只接線柱，黑箱內有一只定值電阻和一個二極管，它們的兩端都直接接在接線柱上。用多用電表依次測三只接線柱間的阻值，結果如下表所示。請畫出黑箱內的電路結構。
[解析]　先由二極管反向截止的性質分析，由表可知，接B、C和C、B時測量結果不同，故在B、C間一定有二極管存在；同理可知在A、C間也有二極管存在，并且A、C間的正向電阻大于B、C之間，說明A、C間包含電阻；而接A、B和B、A時電阻不變，故說明A、B間只有電阻，B、C間接二極管。所以黑箱內的結構如圖所示。[答案]　見解析圖
2．(2023·南京高三開學考試)指針式多用電表是實驗室中常用的測量儀器。(1)如圖甲所示為某同學設計的多用電表的原理示意圖。虛線框中S為一個單刀多擲開關，通過操作開關，接線柱B可以分別與觸點1、2、3接通，從而實現使用多用電表測量不同物理量的功能，關于此多用電表，下列說法中正確的是________。A．A接的是紅表筆，B接的是黑表筆B．當S接1，是電壓表C．當S接2，是歐姆表D．當S接3，是電流表
(2)用實驗室原有的多用電表進行某次測量時，指針在表盤的位置如圖乙所示。若所選擋位為“直流10 mA”擋，則表盤示數為________ mA；若所選擋位為“直流50 V”擋，則表盤示數為________ V。
(3)用表盤為圖乙所示的多用電表正確測量了一個約15 Ω的電阻后，需要繼續測量一個阻值約2 kΩ的電阻。在用紅、黑表筆接觸這個電阻兩端之前，請選擇以下必須的步驟，并按操作順序?qū)懗霾襟E的序號________。A．調節歐姆調零旋鈕使表針指向歐姆零點B．把選擇開關旋轉到“×100”位置C．把選擇開關旋轉到“×1 k”位置D．將紅表筆和黑表筆接觸
(4)黑箱中有一個二極管，還有兩個阻值均為1 kΩ的電阻，它們與黑箱的接線柱1、2、3接成電路，用多用電表的電阻擋對這三個接線柱間的電阻進行三次測量，得到的數據如表所示，則黑箱中的線路可能是圖丙中的________。
A　　　　　　　　　BC　　　　　　　　　D丙
[解析]　(1)考查多用電表原理及接線問題：紅表筆與內接電源的負極相連，所以A接的是紅表筆，B接的是黑表筆，故A正確；當S接1，表頭與R1并聯，所以改裝的是電流表，故B錯誤；當S接2，與內接電源相接，所以是歐姆表，故C正確；當S接3，與電阻R3串聯，所以是電壓表，故D錯誤；故選AC。(2)用實驗室原有的多用電表進行某次測量時，指針在表盤的位置如圖乙所示。若所選擋位為“直流10 mA”擋，根據電流表量程和分度值確定為4.8 mA；若所選擋位為“直流50 V”擋，根據量程和最小分度確定電壓的示數為24.0 V。
(3)考查歐姆表的使用方法：先根據估值選擇合適的倍率，將選擇開關旋到“×1 k”位置，再歐姆調零，紅黑表筆短接，之后調節歐姆調零旋鈕使表針指向歐姆零點，最后進行測量。故順序是BDA。
