(2)平行四邊形定則：根據平行四邊形定則作出力F1和F2的合力F的圖示.(3)驗證：比較F和F′的大小和方向，若在誤差允許的范圍內相等，則驗證了力的平行四邊形定則.

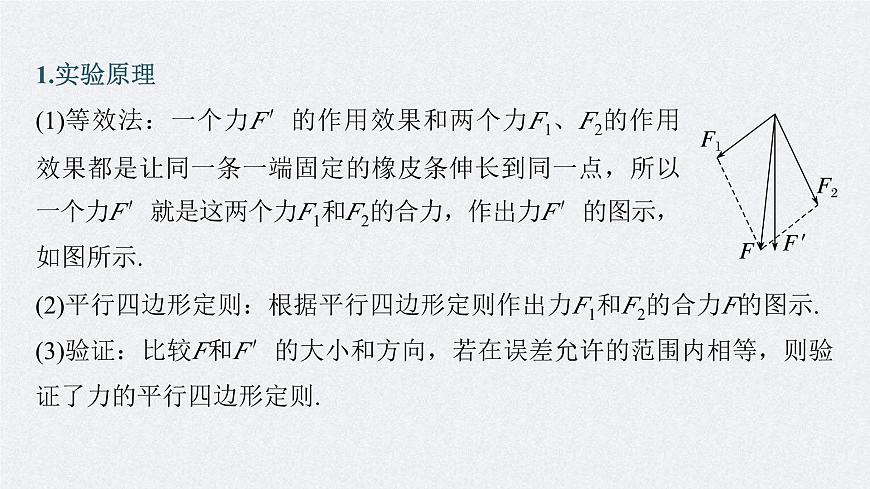

1.實驗原理(1)等效法：一個力F′的作用效果和兩個力F1、F2的作用效果都是讓同一條一端固定的橡皮條伸長到同一點，所以一個力F′就是這兩個力F1和F2的合力，作出力F′的圖示，如圖所示.
2.實驗器材木板、白紙、圖釘若干、 、細繩、彈簧測力計(2只)、三角板、_______等.3.實驗步驟(1)用圖釘把一張白紙釘在水平桌面上的 上，如圖所示.(2)用兩個彈簧測力計分別鉤住兩個繩套，互成角度地拉橡皮條，使橡皮條伸長，結點到達某一點O.
(3)用鉛筆描下 的位置和兩個細繩套的 ，并記錄彈簧測力計的讀數F1、F2，利用刻度尺和三角板作平行四邊形，畫出對角線所代表的力F.(4)只用一個彈簧測力計，通過細繩套把橡皮條的結點拉到與前面實驗中的相同 ，記下彈簧測力計的讀數F′和細繩的方向，以同樣的標度作出F′的圖示.(5)比較F和F′，觀察它們?cè)趯?shí)驗誤差允許的范圍內是否相等.
4.數據處理(1)用鉛筆和刻度尺從結點O沿兩條細繩方向畫直線，按選定的標度作出這兩只彈簧測力計的拉力F1和F2的圖示，并以F1和F2為鄰邊作平行四邊形，過O點畫平行四邊形的對角線，此對角線即為合力F的圖示.(2)用刻度尺從O點按同樣的標度沿記錄的方向作出拉力F′的圖示.(3)比較F與F′是否完全重合或幾乎完全重合，從而驗證平行四邊形定則.
5.注意事項(1)彈簧相同：使用彈簧測力計前，要先觀察指針是否指在零刻度處，若指針不在零刻度處，要設法調整指針，使之指在零刻度處，再將兩個彈簧測力計的掛鉤鉤在一起，向相反方向拉，兩個示數相同方可使用.(2)位置不變：在同一次實驗中，使橡皮條拉長時 的位置一定要相同.(3)角度合適：用兩個彈簧測力計鉤住細繩套互成角度地拉橡皮條時，其夾角不宜太小，也不宜太大，以60°～120°之間為宜.
(4)盡量減少誤差：在合力不超出量程及在橡皮條彈性限度內形變應盡量大一些；細繩套應適當長一些，便于確定力的方向.(5)統一標度：在同一次實驗中，畫力的圖示選定的標度要相同，并且要恰當選定標度，使力的圖示稍大一些.
例1　(2018·天津卷·9(2))某研究小組做“驗證力的平行四邊形定則”實驗，所用器材有：方木板一塊，白紙，量程為5 N的彈簧測力計兩個，橡皮條(帶兩個較長的細繩套)，刻度尺，圖釘(若干個).(1)具體操作前，同學們提出了如下關于實驗操作的建議，其中正確的有____.A.橡皮條應和兩繩套夾角的角平分線在一條直線上B.重復實驗再次進行驗證時，結點O的位置可以與前一次不同C.使用測力計時，施力方向應沿測力計軸線；讀數時視線應正對測力計 刻度D.用兩個測力計互成角度拉橡皮條時的拉力必須都小于只用一個測力計 的拉力
兩繩套拉力的合力不一定沿角平分線，選項A錯誤；同一次實驗，用一繩套拉橡皮條和用兩繩套拉橡皮條結點O的位置相同，不同次實驗結點O的位置可以不同，選項B正確；為了減小摩擦和誤差，施力方向應沿測力計軸線，讀數時視線應正對測力計刻度，選項C正確；合力可以比分力大，也可以比分力小，選項D錯誤.
(2)該小組的同學用同一套器材做了四次實驗，白紙上留下的標注信息有結點位置O、力的標度、分力和合力的大小及表示力的作用線的點，如圖所示.其中對于提高實驗精度最有利的是________.
為了提高實驗精度，測力計讀數應盡可能大一些，標注細繩方向的兩點離結點應盡可能遠一些，標度應盡可能小一些，故選B.
例2　(2022·廣東梅州市高三模擬)某學生學習小組在課外做“驗證力的平行四邊形定則”的實驗.(1)該實驗需要用到如圖甲所示的彈簧測力計，并用對拉的方法來選擇兩個彈簧測力計.有兩種選擇方案，方案一：兩彈簧測力計豎直懸掛在鐵架臺上對拉，方案二：兩彈簧測力計置于盡量光滑的水平桌面對拉，下列說法正確的是________.A.彈簧測力計使用前必須進行調零B.對拉的兩個彈簧測力計的量程需一致C.若方案一的兩彈簧測力計讀數相等，則可正常使用D.若方案二的兩彈簧測力計讀數相等，則可正常使用
對拉彈簧測力計是為了校準兩彈簧測力計，但是在校準前必須要調零，然后在水平面上對拉兩彈簧測力計，若其讀數相等，則可正常使用，豎直方向上對拉時應考慮彈簧測力計自身重力的影響，并且與彈簧測力計的量程無關，所以A、D正確，B、C錯誤.
(2)該學習小組使用的彈簧測力計量程為5.00 N，將橡皮條一端固定，先用兩只彈簧測力計將橡皮條另一端拉到某一位置，標記為O點、緊靠細繩標記A、B兩點及記錄彈簧測力計讀數；然后用一只彈簧測力計將其拉至O點，緊靠細繩標記C點及記錄彈簧測力計讀數，該小組完成的某次實驗數據記錄在圖乙中.①為“驗證力的平行四邊形定則”，請按實驗要求在圖乙中完成作圖；
②結合圖乙，分析實驗過程與結果，請至少給出一個方案以減少該實驗的實驗誤差：_________________________________________________.
適當增大兩細繩間的夾角或增大A、B兩點到O點的距離
適當增大兩細繩間的夾角或增大A、B兩點到O點的距離.
合力的改進：橡皮筋伸長到同一位置→鉤碼(重物)的重力不變
分力的改進：彈簧測力計示數
力的大小創新：彈簧測力計的示數→橡皮筋長度的變化
例3　某同學用如圖所示的實驗裝置來驗證“力的平行四邊形定則”.彈簧測力計A掛于固定點P，下端用細線掛一重物M.彈簧測力計B的一端用細線系于O點，手持另一端向左拉，使結點O靜止在某位置.分別讀出彈簧測力計A和B的示數，并在貼于豎直木板的白紙上記錄O點的位置和細線的方向.(1)本實驗用的彈簧測力計示數的單位為N，圖中A的示數為_(kāi)____ N.
彈簧測力計的最小分度為0.2 N，故讀數為3.6 N；
考向1　實驗原理的改進
(2)下列不必要的實驗要求是_____.(請?zhí)顚?xiě)選項前對應的字母)A.應測量重物M所受的重力B.彈簧測力計應在使用前調零C.細線方向應與木板平面平行D.改變拉力，進行多次實驗，每次都要使O點靜止在同一位置
本實驗是利用共點力的平衡驗證力的平行四邊形定則，實驗中必須知道O點所受的各個力的大小和方向，A是必須的；對于彈簧測力計的使用來講，B、C是必需的；實驗中只要三力平衡即可，O點的位置沒有特定要求，D不必要.故選D.
(3)某次實驗中，該同學發現彈簧測力計A的指針稍稍超出量程，在保證現有器材不變的情況下怎樣調整水平拉力B._______________________________________________________________.
只要使測力計A的示數減小就行，說法合理即可.
減小彈簧測力計B的拉力大小、減小OB與OA間的夾角(二者答一即可)
例4　有同學利用如圖所示的裝置來探究?jī)蓚€(gè)互成角度的力的合成規律：在豎直木板上鋪有白紙，固定兩個光滑的滑輪A和B，將繩子打一個結點O，每個鉤碼的重量相等，當系統達到平衡時，根據鉤碼個數讀出三根繩子的拉力F1、F2和F3，回答下列問題：(1)改變鉤碼個數，實驗可能完成的是______(填正確答案標號).A.鉤碼的個數N1＝N2＝2，N3＝5B.鉤碼的個數N1＝N3＝3，N2＝4C.鉤碼的個數N1＝N2＝N3＝4D.鉤碼的個數N1＝3，N2＝4，N3＝5
實驗中的分力與合力的關系必須滿足：|F1－F2|≤F3≤F1＋F2(等號在反向或同向時取得)，因此B、C、D三項都是可以的.
(2)在拆下鉤碼和繩子前，最重要的一個步驟是_____(填選項前字母).A.標記結點O的位置，并記錄OA、OB、OC三段繩子 的方向B.量出OA、OB、OC三段繩子的長度C.用量角器量出三段繩子之間的夾角D.用天平測出鉤碼的質量
在拆下鉤碼和繩子前，最重要的一個步驟是標記結點O的位置，并記錄OA、OB、OC三段繩子的方向.
(3)在作圖時，你認為_(kāi)_______(填“甲”或“乙”)是正確的.
F3的方向一定豎直向下，由于測量誤差F1和F2的合力方向可能偏離豎直方向，所以甲是正確的.
例5　某實驗小組欲驗證力的平行四邊形定則.實驗步驟如下：①將彈簧測力計固定在貼有白紙的豎直木板上，使其軸線沿豎直方向；②如圖甲所示，將環形橡皮筋一端掛在彈簧測力計的掛鉤上，另一端用圓珠筆尖豎直向下拉，直到彈簧測力計的示數為某一設定值，將橡皮筋兩端的位置標記為O1、O2，記錄彈簧測力計的示數F，測量并記錄O1、O2間的距離(即橡皮筋的長度l).每次將彈簧測力計的示數改變1.00 N，測出對應的l，部分?jǐn)?shù)據如下表所示：
考向2　測量物理量的創新
③找出步驟②中F＝7.00 N時橡皮筋兩端的位置，重新標記為O、O′(橡皮筋上端為O，下端為O′)，此時橡皮筋的拉力記為FOO′；④在掛鉤上涂抹少許潤滑油，將橡皮筋搭在掛鉤上，如圖乙所示，用兩圓珠筆尖成適當角度同時拉橡皮筋的兩端，使掛鉤的下端到達O點，將兩筆尖的位置標記為A、B，橡皮筋OA段的拉力記為FOA，OB段的拉力記為FOB；⑤根據給出的標度，作出FOA和FOB的合力F′，如圖丙所示.(1)利用表中數據可得l0＝________ cm；
根據胡克定律，有ΔF＝kΔx代入表格中第二組和第三組數據，有(2.00－1.00) N＝k(12.00－11.00)×10－2 m解得k＝100 N/m同理，再代入第一組和第二組數據，得(1.00－0) N＝100 N/m×(11.00－l0)×10－2 m可得l0＝10.00 cm.
(2)若測得OA＝7.50 cm，OB＝7.50 cm，則FOA的大小為_(kāi)_____ N；
根據OA、OB的長度可求橡皮筋的彈力大小為FOA＝kΔl＝100×(7.50＋7.50－10.00)×10－2 N＝5.00 N
(3)通過比較F′與________的大小和方向，即可得出實驗結論.
在兩個力的作用效果和一個力的作用效果相同的情況下，由平行四邊形求得的力F′和一個力FOO′作用時比較，即可驗證力的平行四邊形定則.
例6　如圖所示，某實驗小組同學利用DIS實驗裝置研究支架上力的分解，A、B為兩個相同的雙向力傳感器，該型號傳感器在受到拉力時讀數為正，受到壓力時讀數為負.A連接質量不計的細繩，可沿固定的板做圓弧形移動.B固定不動，通過光滑鉸鏈連接長為0.3 m的桿.將細繩連接在桿右端O點構成支架.保持桿在水平方向，按如下步驟操作：①測量繩子與水平桿的夾角∠AOB＝θ②對兩個傳感器進行調零③用另一根繩在O點懸掛一個鉤碼，記錄兩個傳感器的讀數④取下鉤碼，移動傳感器A改變?chǔ)冉?br/>考向3　實驗器材的創新
重復上述實驗步驟，得到表格.
(1)根據表格，A傳感器對應的是表中力______(選填“F1”或“F2”).鉤碼質量為_(kāi)_____ kg(g取10 m/s2，結果保留1位有效數字).
A傳感器中的力均為拉力，為正值，故A傳感器對應的是表中力F1，平衡時，mg＝F1sin θ當θ＝30°時，F(xiàn)1＝1.001 N，可求得m≈0.05 kg
(2)本實驗中多次對傳感器進行調零，對此操作說明正確的是________.A.因?yàn)槭孪韧浾{(diào)零B.何時調零對實驗結果沒有影響C.為了消除橫桿自身重力對結果的影響D.可以完全消除實驗的誤差
在掛鉤碼之前，對傳感器進行調零，是為了消除橫桿自身重力對結果的影響，故C正確.
(3)實驗中，讓A傳感器沿圓心為O的圓弧形(而不是其他形狀)軌道移動的主要目的是______.A.方便改變A傳感器的讀數B.方便改變B傳感器的讀數C.保持輕桿右端O的位置不變D.方便改變細繩與桿的夾角θ
讓A傳感器沿圓心為O的圓弧形軌道移動的過程中，傳感器與O點的距離保持不變，即O點位置保持不變，故A、B、D錯誤，C正確.
由一個彈簧測力計拉橡皮條至O點的拉力一定沿AO方向；而根據平行四邊形定則作出的合力，由于誤差的存在，不一定沿AO方向，故一定沿AO方向的是F.
1.某同學做“探究?jī)蓚€(gè)互成角度的力的合成規律”的實驗情況如圖甲所示，其中A為固定橡皮條的圖釘，O為橡皮條與細繩的結點，OB和OC為細繩，圖乙是在白紙上根據實驗結果畫出的圖.(1)如果沒有操作失誤，圖乙中的F與F′兩力中，方向一定沿AO方向的是____.
一個力的作用效果與兩個力的作用效果相同，它們的作用效果可以等效替代，故B正確.
(2)本實驗采用的科學方法是________.A.理想實驗法B.等效替代法C.控制變量法D.建立物理模型法
(3)實驗時，主要的步驟是：A.在桌上放一塊方木板，在方木板上鋪一張白紙，用圖釘把白紙釘在方木板上；B.用圖釘把橡皮條的一端固定在板上的A點，在橡皮條的另一端拴上兩條細繩，細繩 的另一端系著繩套；C.用兩個彈簧測力計分別鉤住繩套，互成角度地拉橡皮條，使橡皮條伸長，結點到 達某一位置O，記錄下O點的位置，讀出兩個彈簧測力計的示數；D.按選好的標度，用鉛筆和刻度尺作出兩只彈簧測力計的拉力F1和F2的圖示，并用 平行四邊形定則求出合力F；E.只用一只彈簧測力計，通過細繩套拉橡皮條使其伸長，讀出彈簧測力計的示數， 記下細繩的方向，按同一標度作出這個力F′的圖示；F.比較F′和F的大小和方向，看它們是否相同，得出結論.上述步驟中，有重要遺漏的步驟的序號是______和______；改正辦法分別是______________________和________________________________.
C　 E
“記下兩條細繩的方向”
“把橡皮條的結點拉到同一位置O”
根據本實驗的操作規程可知，有重要遺漏的步驟的序號是C、E.在C中未記下兩條細繩的方向，E中未說明是否把橡皮條的結點拉到同一位置O.
2.(2017·全國卷Ⅲ·22)某探究小組做“驗證力的平行四邊形定則”實驗，將畫有坐標軸(橫軸為x軸，縱軸為y軸，最小刻度表示1 mm)的紙貼在水平桌面上，如圖所示.將橡皮筋的一端Q固定在y軸上的B點(位于圖示部分之外)，另一端P位于y軸上的A點時，橡皮筋處于原長.
(1)用一只測力計將橡皮筋的P端沿y軸從A點拉至坐標原點O，此時拉力F的大小可由測力計讀出.測力計的示數如圖所示，F(xiàn)的大小為_(kāi)_____N.
由題圖可知，F(xiàn)的大小為4.0 N.
(2)撤去(1)中的拉力，橡皮筋P端回到A點；現使用兩個測力計同時拉橡皮筋，再次將P端拉至O點.此時觀察到兩個拉力分別沿圖中兩條虛線所示的方向，由測力計的示數讀出兩個拉力的大小分別為F1＝4.2 N和F2＝5.6 N.(ⅰ)用5 mm長度的線段表示1 N的力，以O(shè)點為作用點，在圖中畫出力F1、F2的圖示，然后按平行四邊形定則畫出它們的合力F合；
畫出力F1、F2的圖示，如圖所示.
(ⅱ)F合的大小為_(kāi)_____N，F(xiàn)合與拉力F的夾角的正切值為_(kāi)_____.若F合與拉力F的大小及方向的偏差均在實驗所允許的誤差范圍之內，則該實驗驗證了力的平行四邊形定則.
4.0 　0.05
3.某學生實驗小組設計了一個“驗證力的平行四邊形定則”的實驗，裝置如圖甲所示，在豎直放置的木板上部附近兩側，固定兩個力傳感器，同一高度放置兩個可以移動的定滑輪，兩根細繩跨過定滑輪分別與兩力傳感器連接，在兩細繩連接的結點O下方懸掛鉤碼，力傳感器1、2的示數分別為F1、F2，調節兩個定滑輪的位置可以改變兩細繩間的夾角.實驗中使用若干相同的鉤碼，每個鉤碼質量均為100克，取g＝9.8 m/s2.
(1)關于實驗，下列說法正確的是A.實驗開始前，需要調節木板使其位于豎直平面內B.每次實驗都必須保證結點位于O點C.實驗時需要記錄鉤碼數量、兩力傳感器的示數和三細繩的方向D.實驗時還需要用一個力傳感器單獨測量懸掛于O點鉤碼的總重力
實驗開始前，需要調節木板使其位于豎直平面內，以保證鉤碼重力等于細線的拉力，選項A正確；該裝置不需要每次實驗保證結點位于O點，選項B錯誤；實驗時需要記錄鉤碼數量、兩力傳感器的示數和三細繩的方向，選項C正確；因?yàn)槊總€(gè)鉤碼的重力已知，所以不需要測鉤碼總重力，選項D錯誤.
(2)根據某次實驗得到的數據，該同學已經按照力的圖示的要求畫出了F1、F2(如圖乙)，請你作圖得到F1、F2的合力F(只作圖，不求大小)，并寫出該合力不完全豎直的一種可能原因._______________________________________________________
定滑輪有摩擦、木板未豎直放置等(回答出一項合理答案即可)
利用平行四邊形定則作出F1和F2的合力F，如圖所示，該合力方向不完全在豎直方向的可能原因是定滑輪有摩擦、木板未豎直放置等.
4.某同學找到一條遵循胡克定律的橡皮筋，并利用如下實驗器材研究?jī)蓚€(gè)互成角度力的合成規律：刻度尺、三角板、鉛筆、細繩、白紙、釘子、質量不同的小重物若干、木板.實驗方案如下：①將橡皮筋的兩端分別與兩條細繩相連，測出橡皮筋的原長；②將橡皮筋一端細繩用釘子固定在豎直木板上的A點，在橡皮筋的中點O用細繩系住重物，使重物自然下垂，如圖甲所示；③將橡皮筋的另一端細繩固定在豎直木板上的B點，如圖乙所示.
(1)為完成本實驗，下列還必須測量的物理量為_(kāi)____.(填選項前的字母)A.小重物的質量B.細繩的長度C.圖甲中OA段橡皮筋的長度 D.圖乙中OA和OB段橡皮筋的長度
橡皮筋遵循胡克定律，要測量拉力可以通過測量橡皮筋的長度和原長，得到橡皮筋的伸長量，根據拉力大小與伸長量成正比作出力的圖示.為了使兩次實驗效果相同，必須記下題圖甲中OA段橡皮筋的長度、題圖乙中OA和OB段橡皮筋的長度作參照，故選C、D.
(2)在完成本實驗的過程中，必須注意的事項是______.(填選項前的字母)A.橡皮筋兩端連接的細繩長度必須相同B.圖乙中A、B兩點必須等高C.圖乙中連接小重物的細繩必須在OA、OB夾角 的角平分線上D.記錄圖甲中O點的位置和OA的方向E.記錄圖乙中O點的位置和OA、OB的方向
橡皮筋連接的細繩要稍微長些，并非要求等長，A錯誤；題圖乙中A、B兩點不用必須等高，B錯誤；題圖乙中連接小重物的細繩可以在OA、OB夾角的角平分線上，也可以不在，C錯誤；題圖甲中O點的位置和OA的方向不需要記錄，D錯誤；為得出OA、OB中的拉力的合力，需要記錄題圖乙中O點的位置和OA、OB的方向，E正確.
(3)若釘子位置固定，利用現有器材改變實驗效果，可采用的方法是____________.
在釘子位置不變的情況下，要改變實驗效果，只有改變小重物的質量，故可采用的方法是更換小重物.
要測量裝滿水的水壺的重力，則應記下水壺靜止時電子秤的示數F.
5.一同學用電子秤、水壺、細線、墻釘和貼在墻上的白紙等物品，在家中驗證力的平行四邊形定則.(1)如圖，在電子秤的下端懸掛一裝滿水的水壺，記下水壺____時電子秤的示數F.
要畫出平行四邊形，則需要記錄分力的大小和方向，所以在白紙上記下結點O的位置的同時，也要記錄三根細線的方向以及電子秤的示數F1.
(2)如圖，將三根細線L1、L2、L3的一端打結，另一端分別拴在電子秤的掛鉤、墻釘A和水壺上.水平拉開細線L1，在白紙上記下結點O的位置、_______________和電子秤的示數F1.
已經記錄了一個分力的大小，還要記錄另一個分力的大小，則結點O的位置不能變化，力的方向也都不能變化，所以應使結點O的位置和三根細線的方向與(2)中重合，記錄電子秤的示數F2.
(3)如圖，將另一顆墻釘B釘在與O同一水平位置上，并將L1拴在其上.手握電子秤沿著(2)中L2的方向拉開細線L2，使_____________和三根細線的方向與(2)中重合，記錄電子秤的示數F2.
