高中物理教科版 (2019)選擇性必修 第一冊4 波的反射與折射作業ppt課件

這是一份高中物理教科版 (2019)選擇性必修 第一冊4 波的反射與折射作業ppt課件，共32頁。
1.如圖所示,取一個半徑為r的薄軟木塞,在它的圓心處插上一枚大頭針,讓軟木塞浮在液面上。調整大頭針插入軟木塞的深度,使它露在外面的長度為h。這時從液面上方的各個方向向液體中看,恰好看不到大頭針。光在真空中的速度為c。下列說法正確的是(　　)

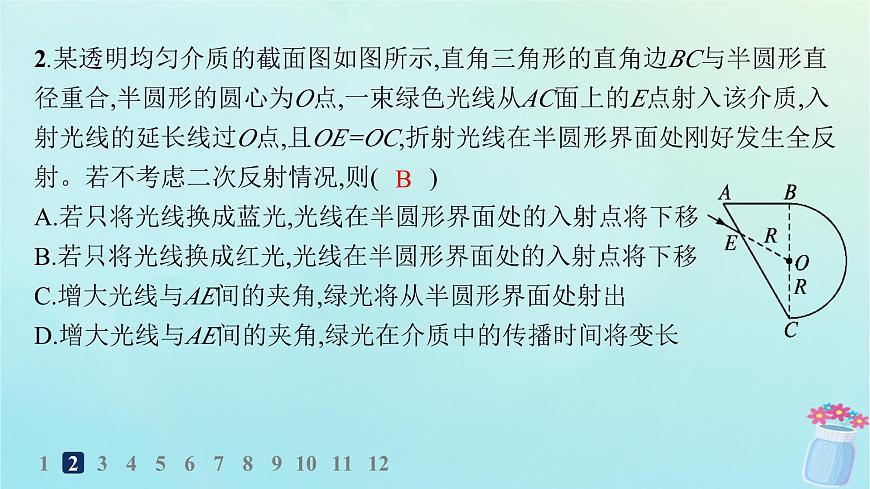

2.某透明均勻介質的截面圖如圖所示,直角三角形的直角邊BC與半圓形直徑重合,半圓形的圓心為O點,一束綠色光線從AC面上的E點射入該介質,入射光線的延長線過O點,且OE=OC,折射光線在半圓形界面處剛好發生全反射。若不考慮二次反射情況,則(　　)A.若只將光線換成藍光,光線在半圓形界面處的入射點將下移B.若只將光線換成紅光,光線在半圓形界面處的入射點將下移C.增大光線與AE間的夾角,綠光將從半圓形界面處射出D.增大光線與AE間的夾角,綠光在介質中的傳播時間將變長
解析 在同種介質中,n紅r藍,作出光路圖如圖所示,A錯誤,B正確;增大光線與AE的夾角會使綠光在介質中傳播的距離變小,同時也會增大綠光在半圓形界面處的入射角,則綠光在介質中的傳播時間變短,且仍舊在界面處發生全反射,C、D錯誤。

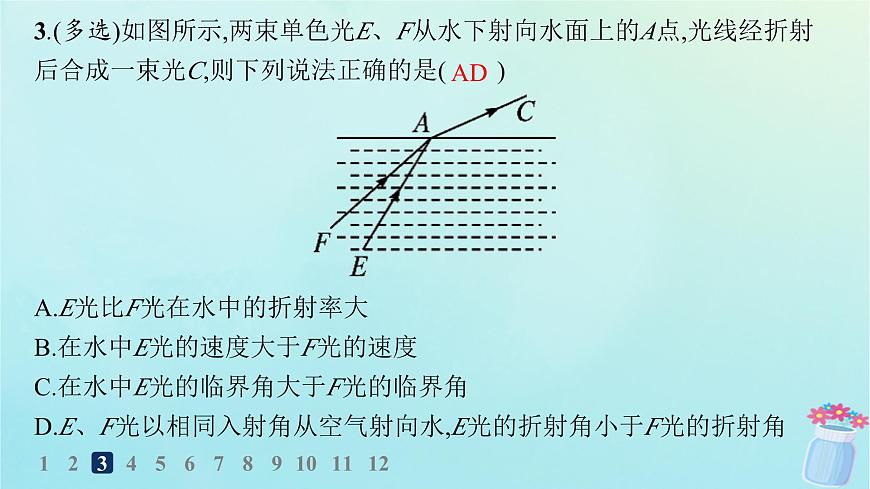

3.(多選)如圖所示,兩束單色光E、F從水下射向水面上的A點,光線經折射后合成一束光C,則下列說法正確的是(　　)A.E光比F光在水中的折射率大B.在水中E光的速度大于F光的速度C.在水中E光的臨界角大于F光的臨界角D.E、F光以相同入射角從空氣射向水,E光的折射角小于F光的折射角

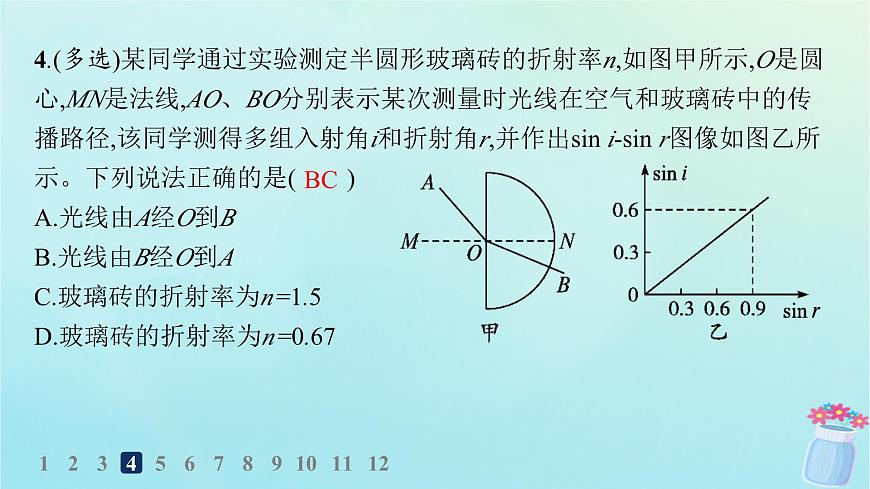

4.(多選)某同學通過實驗測定半圓形玻璃磚的折射率n,如圖甲所示,O是圓心,MN是法線,AO、BO分別表示某次測量時光線在空氣和玻璃磚中的傳播路徑,該同學測得多組入射角i和折射角r,并作出sin i-sin r圖像如圖乙所示。下列說法正確的是(　　)A.光線由A經O到BB.光線由B經O到AC.玻璃磚的折射率為n=1.5D.玻璃磚的折射率為n=0.67
解析 由圖像可得sin i
