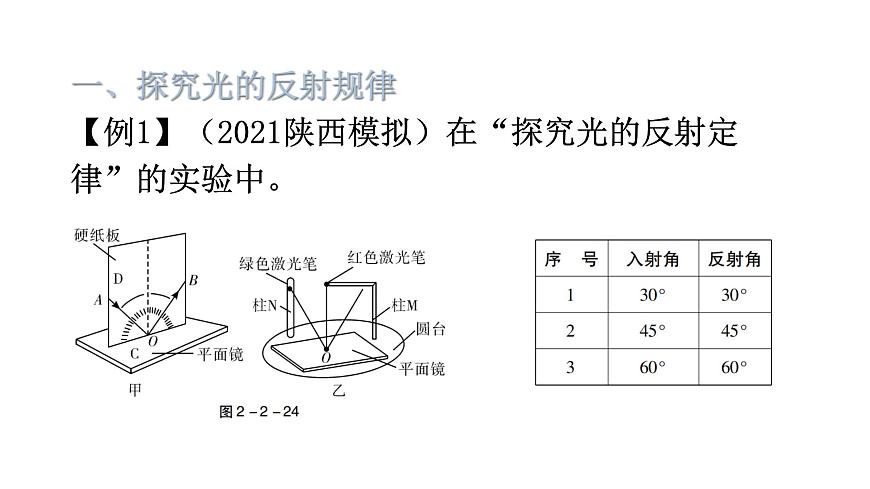

一、探究光的反射規律【例1】（2021陜西模擬）在“探究光的反射定律”的實驗中。

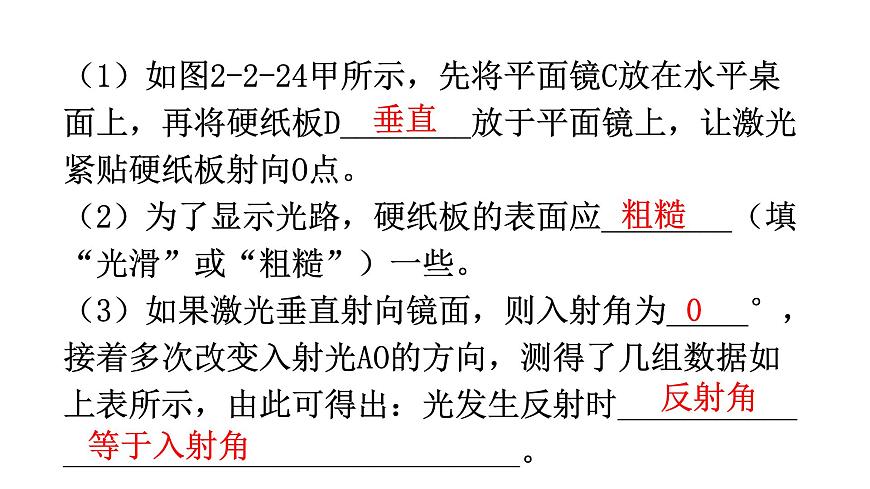

（1）如圖2-2-24甲所示，先將平面鏡C放在水平桌面上，再將硬紙板D________放于平面鏡上，讓激光緊貼硬紙板射向O點。（2）為了顯示光路，硬紙板的表面應________（填“光滑”或“粗糙”）一些。（3）如果激光垂直射向鏡面，則入射角為_____°，接著多次改變?nèi)肷涔釧O的方向，測得了幾組數據如上表所示，由此可得出：光發生反射時_______________________________________。

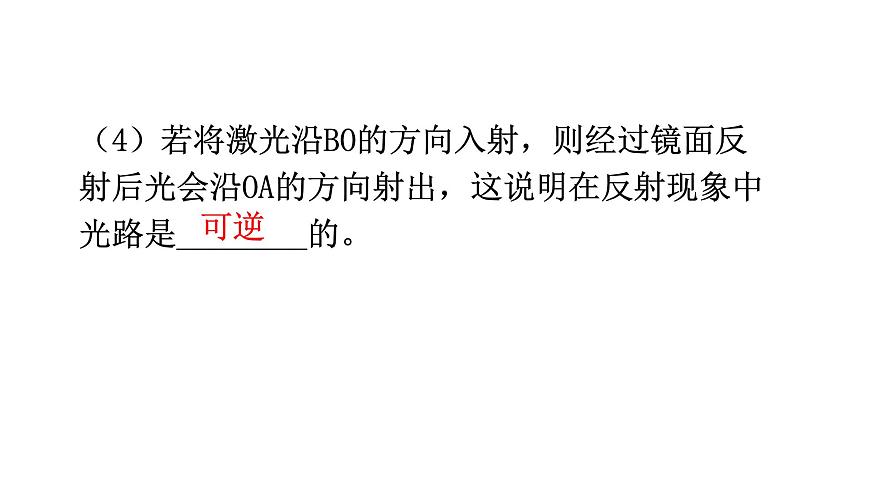

（4）若將激光沿BO的方向入射，則經過鏡面反射后光會沿OA的方向射出，這說明在反射現象中光路是________的。

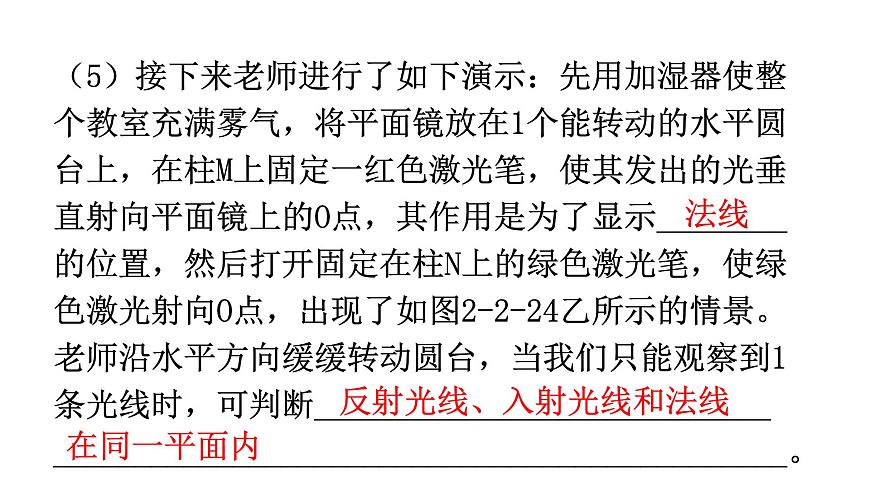

（5）接下來老師進行了如下演示：先用加濕器使整個教室充滿霧氣，將平面鏡放在1個能轉動的水平圓臺上，在柱M上固定一紅色激光筆，使其發出的光垂直射向平面鏡上的O點，其作用是為了顯示________的位置，然后打開固定在柱N上的綠色激光筆，使綠色激光射向O點，出現了如圖2-2-24乙所示的情景。老師沿水平方向緩緩轉動圓臺，當我們只能觀察到1條光線時，可判斷_________________________________________________________________________。

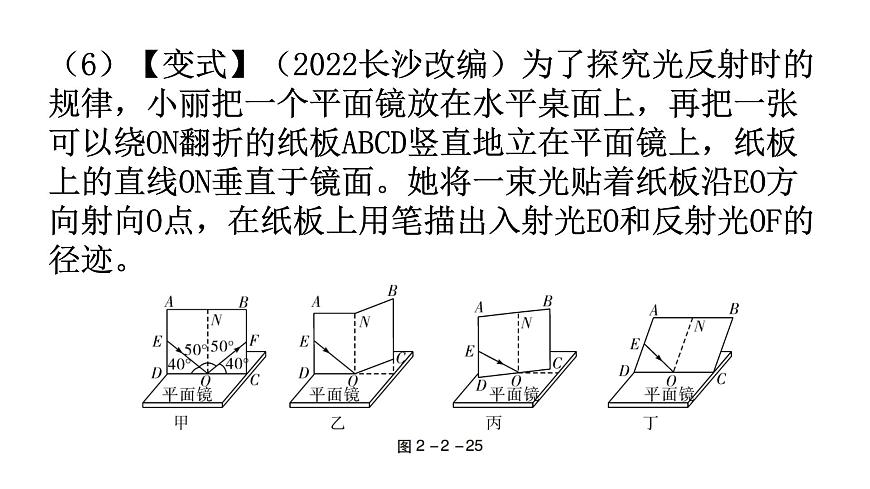

（6）【變式】（2022長沙改編）為了探究光反射時的規律，小麗把一個平面鏡放在水平桌面上，再把一張可以繞ON翻折的紙板ABCD豎直地立在平面鏡上，紙板上的直線ON垂直于鏡面。她將一束光貼著紙板沿EO方向射向O點，在紙板上用筆描出入射光EO和反射光OF的徑跡。

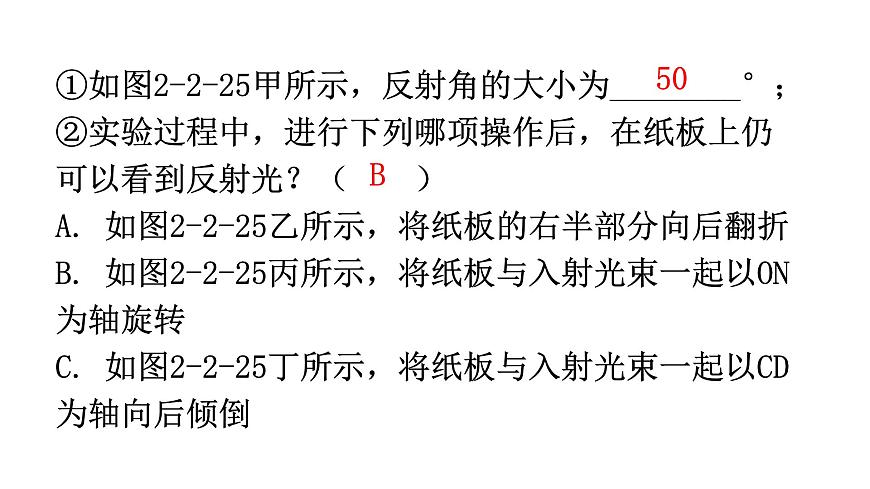

①如圖2-2-25甲所示，反射角的大小為________°；②實驗過程中，進行下列哪項操作后，在紙板上仍可以看到反射光？（　　）A. 如圖2-2-25乙所示，將紙板的右半部分向后翻折B. 如圖2-2-25丙所示，將紙板與入射光束一起以O(shè)N為軸旋轉C. 如圖2-2-25丁所示，將紙板與入射光束一起以CD為軸向后傾倒

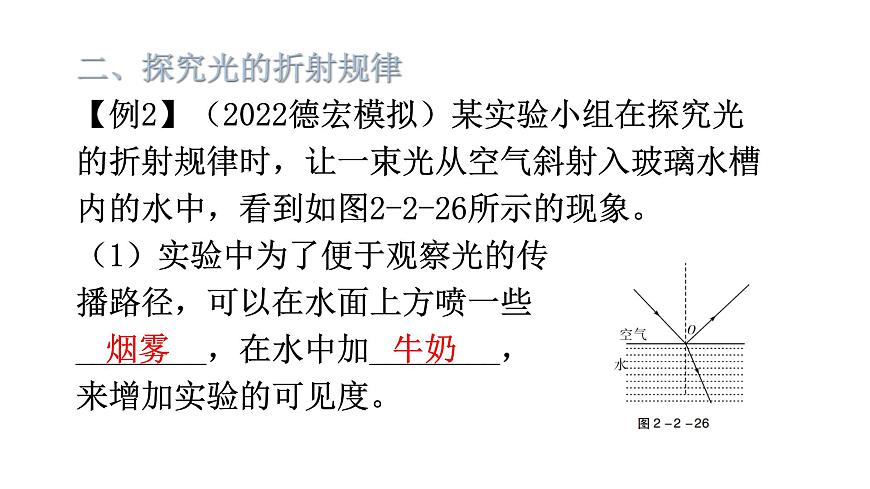

二、探究光的折射規律【例2】（2022德宏模擬）某實驗小組在探究光的折射規律時，讓一束光從空氣斜射入玻璃水槽內的水中，看到如圖2-2-26所示的現象。 （1）實驗中為了便于觀察光的傳播路徑，可以在水面上方噴一些________，在水中加________，來增加實驗的可見度。
（2）為了探究光從空氣斜射入水中時折射角和入射角的關系，以下方案中正確的是________（填字母）。A. 只測量圖中的入射角和折射角，分析并得出結論B. 保持入射角不變，進行多次實驗，測量入射角和每次實驗的折射角，分析并得出結論C. 改變?nèi)肷浣牵M行多次實驗，測量每次實驗的入射角和折射角，分析并得出結論
（3）通過實驗得到數據如下：
分析表中數據得出：光從空氣斜射入水中時，折射角_______入射角，入射角增大，折射角________。當光從空氣垂直射入水中時，折射角等于________。當入射光線以22°的入射角從水中射入空氣時，折射角等于________。 （4）（2022棗莊改編）根據表格中的數據還可以判斷：當光以35°的入射角從空氣射入玻璃中時，其折射角______（填“大于”“小于”或“等于”）35°。
三、探究平面鏡成像的特點【例3】（2022武漢模擬）圖2-2-27甲是小紅同學探究“平面鏡成像的特點”的實驗裝置。
（1）如圖2-2-27甲所示，在豎立的玻璃板前放一支________（填“點燃”或“不點燃”）的蠟燭M，可以看到玻璃板后面出現蠟燭的像，小紅拿另一支大小相同的蠟燭N在玻璃板后面移動，直到它跟蠟燭M的像完全重合。（2）（2022濟南改編）在玻璃板后面像的位置放一個光屏，小紅________（填“透過”或“不透過”）玻璃板直接觀察光屏上有沒有像，來判斷平面鏡所成的像是實像還是虛像。
（3）（2022恩施州改編）將蠟燭靠近玻璃時，蠟燭所成像的高度________（填“變小”“變大”或“不變”）。
（4）（2022泰安改編）在物理實驗中，為了減小誤差或?qū)ふ移毡橐?guī)律，經常需要多次測量。下列實驗中多次測量的目的與本實驗多次測量的目的相同的是________（填字母）。A. “探究串、并聯電路中電流的規律”時，換用不同規格的小燈泡，多次測量B. “用刻度尺測長度”時，需要多次測量被測物體的長度
（5）若圖2-2-27乙中貓的頭部位置保持不變，把鏡子沿AB截成兩半，其中的一半平行向后移一段距離，則貓的頭部通過左、右兩半面鏡子________（填字母）。A. 都不能成像B. 各成半個像，合起來成一個完整的像C. 都成完整的像，且兩個像在同一位置D. 都成完整的像，且兩個像在不同位置（6）在本實驗中選擇玻璃板不選平面鏡目的是_____________________________。
便于確定所成的像的位置
（7）（2022哈爾濱改編）利用玻璃板和平面鏡都能看到蠟燭的像，是因為光在它們表面發生________后進入人眼。經觀察對比后發現在玻璃板中成的像稍暗些，其原因是________________光，而玻璃板除反射外還有部分光發生折射，玻________________________________。（8）（2022青海改編）為了保證實驗效果，做這個實驗時應選擇較________（填“厚”或“薄”）的玻璃板。
（9）【變式1】 （2022恩施州改編）如圖2-2-27甲所示，實驗中取兩支大小相同的蠟燭，將一支蠟燭固定在玻璃板前方，另一支蠟燭放在玻璃板的后方，移動并尋找合適位置，目的是___________________（填“比較像的亮度”“確定像的虛實”或“替代蠟燭的像”）。
（10）【變式2】 （2022北京改編）小紅利用如圖2-2-27甲所示的裝置及相同高度的蠟燭等器材探究平面鏡成像特點，其中玻璃板和蠟燭豎直放置在水平桌面上，蠟燭的高度為6 cm,蠟燭與玻璃板之間的距離為10 cm。蠟燭通過玻璃板所成的像是________（填“實”或“虛”）像，像的高度為________cm,像到玻璃板的距離為________cm。
（11）【變式3】 （2022福建改編）小俊用如圖2-2-28甲裝置，探究平面鏡成像的特點。
①小俊改變蠟燭1的位置，找到不同位置對應的像的位置，得到像與物位置的對應關系如圖2-2-28乙，可知平面鏡成像時，像與物關于鏡面________；②將圖乙中C處的蠟燭沿直線CC′向玻璃板方向移動1 cm,此時像與物之間的距離是________cm,像的大小的變化情況是________。
四、探究凸透鏡成像的規律【例4】（2022大連模擬）小梁“探究凸透鏡成像規律”的實驗時，所使用的凸透鏡焦距是15 cm。（1）如圖2-2-29所示，分別放置蠟燭、凸透鏡和光屏，下列說法正確的是________（填字母）。A. 將三者中心調至同一直線B. 將三者中心調至同一高度
（2）（2022通遼改編）小梁將發光的小燈泡放在該凸透鏡的焦點處，在透鏡另一側將光屏沿主光軸遠離透鏡的過程中，光屏上的光斑大小將________。（3）當把凸透鏡固定在50 cm刻度線位置，蠟燭固定在15 cm刻度線位置時，光屏位置應該在________（填“Ⅰ”“Ⅱ”或“Ⅲ”）區域內左右移動，才能在光屏上得到清晰的像。若得到清晰的像后，只將光屏和蠟燭的位置對調，則像的大小將_______（填“變大”“變小”或“不變”）。
（4）（2022葫蘆島改編）在（3）的基礎上，更換成另一個焦距較小的凸透鏡，光屏上的像變模糊了，此現象與________（填“近視眼”或“遠視眼”）成因相似。為了使光屏上的像恢復清晰，可向________（填“靠近”或“遠離”）凸透鏡的方向移動蠟燭。
（5）當屏上的像清晰時，小梁把自己的遠視眼鏡放在凸透鏡和蠟燭之間，光屏上的像變得模糊不清，她應該向________（填“靠近”或“遠離”）凸透鏡方向移動光屏，可再次得到清晰的像。（6）（2022濱州改編）小梁在實驗過程中，光屏上得到清晰的像，突然，一只飛蟲落到了凸透鏡表面上，則光屏上出現________（填字母）。A. 飛蟲的像B. 飛蟲的影子 C. 仍是燭焰的像
（7）用蠟燭做實驗有各種缺點，小梁決定用LED光源完成實驗，應該選擇________（填字母）形狀光源更好。A. “F”形狀B. “E”形狀 C. “Y”形狀（8）（2022眉山改編）學生發現蠟燭燃燒產生的異味令人難受，經討論大家認為可利用LED燈替代蠟燭作為光源，其好處是___________________。
（9）（2022邵陽改編）小梁將蠟燭移至45 cm刻度線處，發現無論怎樣移動光屏，始終承接不到燭焰清晰的像。這是因為此時燭焰通過凸透鏡成的是________（填“實像”或“虛像”），小梁應在凸透鏡________（填“左側”或“右側”）透過凸透鏡觀察像的特點。
（10）【變式1】（2022益陽改編）做完實驗后，將凸透鏡平放在物理課本封面上，通過透鏡看到書名《物理》的“物”字形狀是下圖中的________（填字母）。
