　　熱機為我們提供了強大的推力，把人們從繁重的體力勞作中解放出來。
將由燃料燃燒產生的高溫高壓氣體的內能轉化為機械能的機器，統稱為熱機。

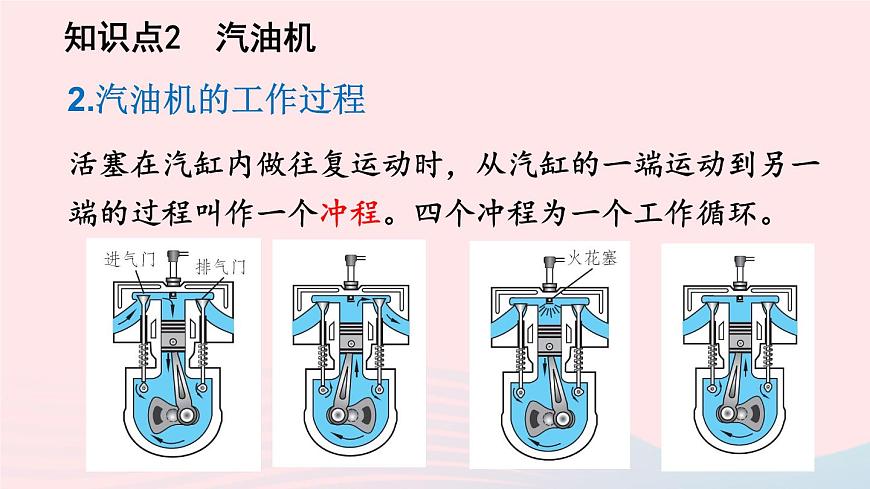

活塞在汽缸內做往復運動時，從汽缸的一端運動到另一端的過程叫作一個沖程。四個沖程為一個工作循環。
燃料混合物劇烈燃燒，產生高溫高壓燃氣， 推動活塞向下運動，對外做功
燃料混合物被壓縮， 內能增加，溫度升高，氣壓增大
吸入汽油和空氣的混合物
請閱讀教材P22關于柴油機的內容，找到與汽油機的不同點。
小汽車、飛機、摩托車等
載重汽車、拖拉機、火車、輪船等
請閱讀教材P23科學窗，了解各個種類熱機的效率。
η噴氣發動機、汽輪機 > η柴油機> η汽油機> η蒸汽機
閱讀：教材P25并回答下列問題。（1）噴氣發動機的工作原理是什么？（2）噴氣發動機分為哪兩類？有什么區別？（3）噴氣發動機與內燃機有什么相似和不同？（4）現代火箭的燃料和特點？
燃料在燃燒室內燃燒后產生高溫、高壓的氣體，這種氣體從發動機尾部以極高的速度噴出，同時產生很大的反沖推力推動機身向前運動
由于它不需要內燃機中的活塞、曲軸等傳動裝置，從而減少了能量損失，大大提高了機身的飛行速度
只攜帶燃料，需要利用外界空氣來助燃，飛行高度受限
自帶燃料和氧化劑，不需要依靠外界空氣來助燃，飛行高度不受限
1.如圖是汽油機工作的四個沖程，其中表示排氣沖程的是（ ）
2.關于柴油機與汽油機的區別，下列敘述錯誤的是（ ） A.柴油機汽缸頂端有一個噴油嘴而沒有火花塞 B.柴油機吸氣沖程吸入汽缸中的是柴油和空氣的混合物 C.柴油機的效率比汽油機的高 D.使用柴油機比汽油機經濟，但是比較笨重
3.如圖是火箭發射時的情景?；鸺褂玫膰姎獍l(fā)動機_______（選填“是”或“不是”）熱機。噴氣發動機工作時，將燃氣的_______能轉化為_______能。
4.汽油機的四沖程示意圖如圖所示。將四個沖程按吸氣、壓縮、做功、排氣的工作順序排列起來是_____________________。汽油機每秒對外做功10次，則飛輪轉速為________r/min.
