第18講　原電池　化學電源

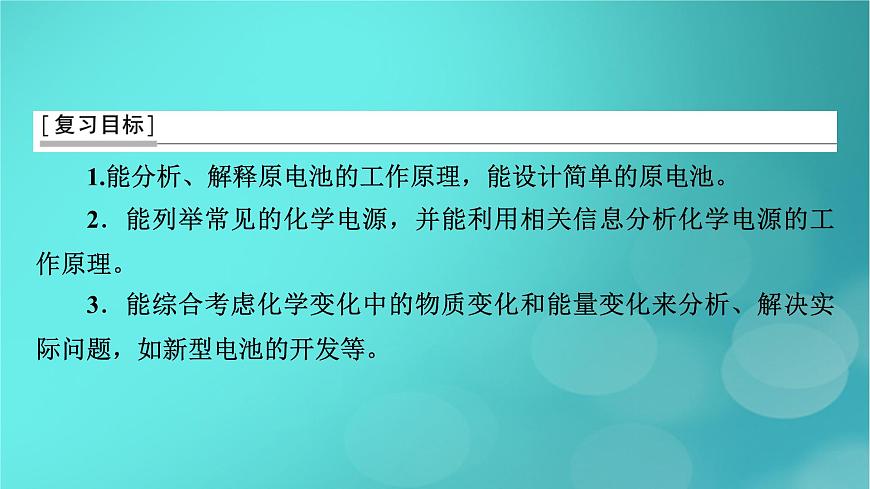

1.能分析、解釋原電池的工作原理，能設計簡單的原電池。2．能列舉常見的化學電源，并能利用相關信息分析化學電源的工作原理。3．能綜合考慮化學變化中的物質變化和能量變化來分析、解決實際問題，如新型電池的開發等。
考點一　原電池的工作原理及應用

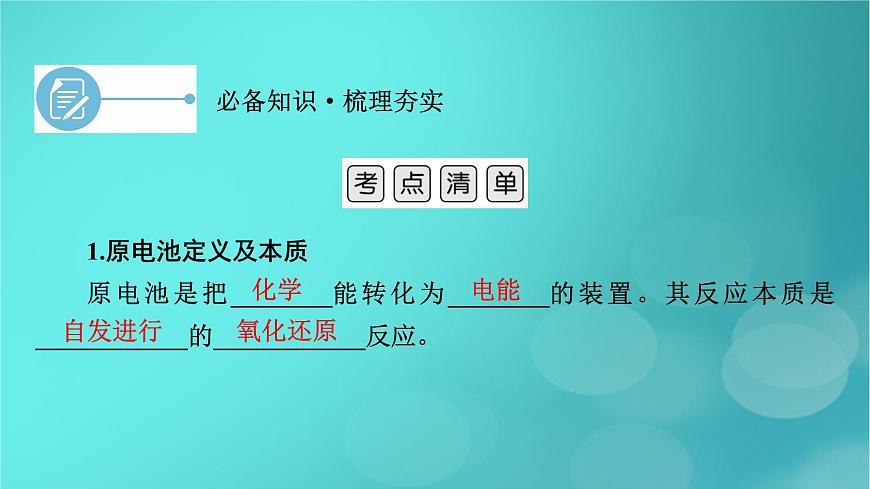

1.原電池定義及本質原電池是把________能轉化為________的裝置。其反應本質是____________的____________反應。

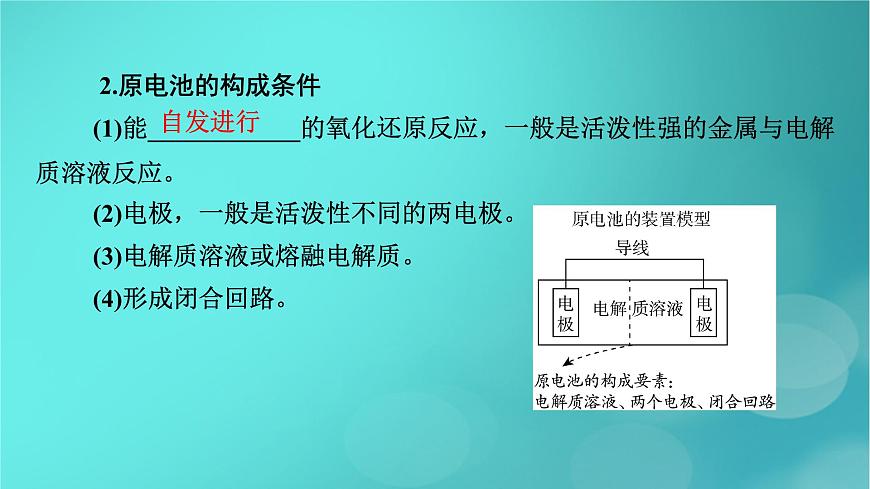

2.原電池的構成條件 (1)能____________的氧化還原反應，一般是活潑性強的金屬與電解質溶液反應。 (2)電極，一般是活潑性不同的兩電極。 (3)電解質溶液或熔融電解質。 (4)形成閉合回路。

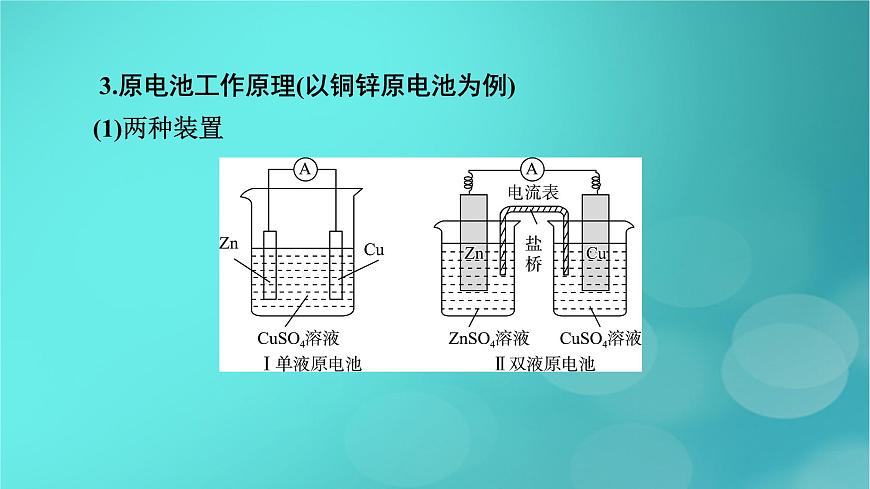

3.原電池工作原理(以銅鋅原電池為例) (1)兩種裝置
4.原電池中的三個移動方向
[微點撥]　(1)原電池閉合回路的形成有多種方式，可以是導線連接兩個電極，也可以是兩電極相接觸。(2)電解質溶液中陰、陽離子的定向移動，與導線中電子的定向移動共同組成了一個完整的閉合回路。(3)無論在原電池還是在電解池中，電子均不能通過電解質溶液(離子不上岸，電子不下水)。(4)注意鹽橋不能用一根導線連接，因?yàn)閷?dǎo)線是不能傳遞陰陽離子的。用導線連接后相當于一個是原電池，一個是電解池。
5.原電池原理的四大應用 (1)設計制作化學電源
設計實例：根據反應2FeCl3＋Cu===2FeCl2＋CuCl2設計的原電池為：
(2)加快氧化還原反應的速率一個自發進行的氧化還原反應，形成原電池時會使反應速率________。如在Zn與稀硫酸反應時加入少量CuSO4溶液構成原電池，反應速率________。 (3)比較金屬的活動性強弱原電池中，一般活動性強的金屬作________，而活動性弱的金屬(或非金屬導體)作________。
(4)用于金屬的防護使需要保護的金屬制品作原電池________而受到保護。例如：要保護一個鐵質的輸水管道或鋼鐵橋梁，可用導線將其與一塊鋅塊相連，使鋅作原電池的________。
1．判斷正誤，正確的打“√”，錯誤的打“×”。(1)任何氧化還原反應均可設計成原電池。( 　　)(2)任何原電池一定是活潑性不同的兩金屬電極。( 　　)(3)任何原電池的電子流向一定從負極流出，流入正極。( 　　)(4)一般來說，帶有“鹽橋”的原電池比不帶“鹽橋”的原電池效率高。( 　　)
(5)任何原電池工作時，正極本身一定不參加反應，負極本身一定參加反應。( 　　)(6)對于Cu＋2Fe3＋===2Fe2＋＋Cu2＋反應，設計原電池時兩極材料可以是Cu與Fe。( 　　)(7)原電池工作時，溶液中的陽離子向負極移動，鹽橋中的陽離子向正極移動。( 　　)[提示]　陽離子向正極移動，陰離子移向負極。
(8)在銅鋅原電池中，因?yàn)橛须娮油ㄟ^電解質溶液形成閉合回路，所以有電流產生。( 　　)[提示]　電子不經過電解質溶液。(9)某原電池反應為Cu＋2AgNO3===Cu(NO3)2＋2Ag，裝置中的鹽橋內可以是含瓊脂的KCl飽和溶液。( 　　)[提示]　瓊脂中的Cl－會進入AgNO3溶液和銀離子反應。
(10)兩種活潑性不同的金屬組成原電池的兩極，活潑金屬一定作負極。( 　　)[提示]　活潑金屬不一定作負極，鋁－NaOH溶液－鎂電池中鋁作負極。(11)把鋅片和銅片用導線連起來，浸入食鹽水中，不能形成原電池。( 　　)[提示]　發生了吸氧腐蝕，形成原電池。
(12)在原電池中，發生氧化反應的一極一定是負極。( 　　)[提示]　氧化反應是失去電子的反應，因此在原電池中一定為負極上的反應。(13)Mg-Al-稀H2SO4組成的原電池中，Mg作負極，Mg-Al-NaOH溶液組成的原電池中，Mg作正極。( 　　)
(15)反應CaO＋H2O===Ca(OH)2可以放出大量的熱，故利用該反應可以設計成原電池，把其中的化學能轉化為電能。( 　　)(16)由Fe、Cu、FeCl3溶液組成的原電池中，正極反應為Cu－2e－===Cu2＋。( 　　)
(17)因?yàn)殍F的活潑性強于銅，所以將鐵、銅用導線連接后放入濃硝酸中組成原電池，必是鐵為負極、銅為正極。( 　　)(18)在Cu|CuSO4|Zn原電池中，正電荷定向移動的方向就是電流的方向，所以Cu2＋向負極移動。( 　　)
2．在如圖所示的4個裝置中，不能形成原電池的是_______(填序號)，并指出原因________________________________________。
①中酒精是非電解質；④中未形成閉合回路
3．(1)在雙液原電池中，鹽橋的作用是什么？[提示]　形成閉合回路，使兩溶液保持電中性。(2)能用金屬代替鹽橋嗎？為什么？[提示]　不能。在電路接通的情況下，鹽橋是原電池內電路的一部分，鹽橋中含有的陰、陽離子定向移動，從而達到傳導電流及保持溶液呈電中性的目的；若用金屬代替鹽橋，溶液中的離子不能通過金屬，故不能用金屬代替鹽橋。
(3)依據氧化還原反應2Ag＋(aq)＋Cu(s)===Cu2＋(aq)＋2Ag(s)設計的原電池如圖所示(鹽橋?yàn)槭⒂蠯NO3瓊脂的U形管)。
請回答下列問題：①電極X的材料是________；電解質溶液Y中的溶質是___________(填化學式)。②銀電極為電池的___極，其電極反應式為____________________。
Ag＋＋e－===Ag
(4)設計原電池裝置證明Fe3＋的氧化性比Cu2＋強。①寫出能說明氧化性Fe3＋大于Cu2＋的離子方程式：______________________________________________。②若要將上述反應設計成原電池，電極反應式分別是A．負極：______________________________。B．正極：______________________________________。
2Fe3＋＋Cu===2Fe2＋＋Cu2＋
Cu－2e－===Cu2＋
2Fe3＋＋2e－===2Fe2＋
③在表中畫出裝置圖，指出電極材料和電解質溶液：
微考點1　原電池的工作原理 (2021·遼寧適應性測試)Hg-Hg2SO4標準電極常用于測定其他電極的電勢，測知Hg-Hg2SO4電極的電勢高于Cu電極的電勢。以下說法正確的是( 　　)
A．K2SO4溶液可用CCl4代替B．Hg-Hg2SO4電極反應為Hg2SO4－2e－===2Hg＋SOC．若把Cu-CuSO4體系換作Zn-ZnSO4體系，電壓表的示數變大D．微孔瓷片起到阻隔離子通過的作用
〔對點集訓1〕　(1) (2023·山東濱州檢測)根據化學反應設計原電池(選用相同的鹽橋)時，下列各項合理的是( 　　)
[解析]　原電池中，負極材料的活動性一般強于正極材料，Zn比Fe活潑，形成原電池時Zn作負極，A、C項均錯誤；使用鹽橋，形成雙液原電池時，為得到穩定電流，正極、負極半電池中的電解質溶液一般是電極金屬材料形成的鹽溶液，D項錯誤，B項正確。
(2)如圖為一原電池裝置，下列敘述中正確的是( 　　)①銅離子在銅片表面被還原?、邴}橋中的K＋移向ZnSO4溶液?、垭娏鲝匿\片經導線流向銅片?、茔~是正極，銅片上有氣泡產生?、菡龢O反應為Cu2＋＋2e－===Cu?、迣?shí)驗過程中取出鹽橋，原電池仍繼續工作?、邔\片浸入CuSO4溶液中發生的化學反應與該原電池反應相同A．①⑤⑦ B．①③④C．②⑤⑦ D．④⑥⑦
[解析]　該原電池中，較活潑的金屬鋅作負極，發生氧化反應，較不活潑的銅作正極，發生還原反應，電子由負極鋅流出，經導線流向銅電極(電流的方向與之相反)，負極、正極的反應分別為負極：Zn－2e－===Zn2＋，正極：Cu2＋＋2e－===Cu；鹽橋中的陽離子向正極區硫酸銅溶液中遷移，故①、⑤正確，②、③、④錯誤；取出鹽橋后不能構成閉合回路，原電池不能繼續工作，⑥錯誤；無論是否為原電池，反應實質相同，均為氧化還原反應，⑦正確。
微考點2　聚焦“鹽橋”原電池 (1) (2023·河北衡水檢測)某興趣小組設計了如圖所示原電池裝置(鹽橋中吸附有飽和K2SO4溶液)。下列說法正確的是( 　　)
[解析]　正極發生還原反應，為Fe3＋＋e－===Fe2＋，故A錯誤；左邊燒杯中發生Fe3＋＋e－===Fe2＋，則左燒杯中溶液的紅色逐漸變淺，故B正確；陰離子向負極移動，鹽橋中的SO流向乙燒杯，故C錯誤；若將甲燒杯中的溶液換成稀硝酸，硝酸可氧化銅，銅為負極，電流表指針偏轉方向不變，故D錯誤。
〔對點集訓2〕　 (2023·湖南永州一中月考)某化學興趣小組利用反應Zn＋2FeCl3===ZnCl2＋2FeCl2，設計了如圖所示的裝置，下列說法正確的是( 　　)A．Zn為負極，發生還原反應B．石墨電極上發生的反應為Fe3＋＋e－===Fe2＋C．電子流動方向?yàn)槭姌O→電流表→鋅電極D．鹽橋中K＋向ZnCl2溶液移動，Cl－向FeCl3溶液移動
[解析]　由電池總反應可知，Zn發生氧化反應生成ZnCl2，則Zn為負極，A錯誤；石墨電極是正極，F(xiàn)e3＋發生還原反應生成Fe2＋，電極反應為Fe3＋＋e－===Fe2＋，B正確；原電池中電子由負極流出經導線流向正極，則電子流動方向?yàn)殇\電極→電流表→石墨電極，C錯誤；電解質溶液中陽離子移向正極，陰離子移向負極，故鹽橋中K＋向FeCl3溶液移動，Cl－向ZnCl2溶液移動，D錯誤。
作用：連接內電路，形成閉合回路；平衡電荷，使原電池不斷產生電流[若沒有鹽橋，當反應進行到一定時間后，負極的正電荷增多而導致電子(負電荷)難以流出，正極負電荷增多也會導致電子流入困難，從而電池電流減弱]鹽橋?qū)щ娎玫氖顷?、陽離子的定向移動，使電解質溶液保持電中性，從而使原電池能相對持續、穩定產生電流，鹽橋不能用導線代替。
微考點3　原電池原理的應用 (1) (2022·四川成都模擬)有a、b、c、d四個金屬電極，有關的實驗裝置及部分實驗現象如下：
由此可判斷這四種金屬的活動順序是( 　　)A．a(chǎn)>b>c>d B．b>c>d>aC．d>a>b>c D．a(chǎn)>b>d>c
[解析]　把四個實驗從左到右分別編號為①、②、③、④，則由實驗①可知，a作原電池負極，b作原電池正極，金屬活動性：a>b；由實驗②可知，b極有氣體產生，c極無變化，則活動性：b>c；由實驗③可知，d極溶解，則d作原電池負極，c作正極，活動性：d>c；由實驗④可知，電流從a極流向d極，則d極為原電池負極，a極為原電池正極，活動性：d>a。綜上所述可知活動性：d>a>b>c。
(2)一定量的稀鹽酸跟過量鋅粉反應時，為了加快反應速率又不影響生成H2的總量，可采取的措施是( 　　)A．加入少量稀NaOH溶液B．加入少量NaNO3固體C．加入少量NaHSO4固體D．加入少量CuSO4溶液
[解析]　加入少量稀NaOH溶液，NaOH和稀鹽酸反應生成氯化鈉和水，稀鹽酸濃度降低，所以反應速率降低且生成氫氣的總量減少，故A錯誤；加入硝酸鈉，硝酸根離子具有強氧化性，生成NO，不生成氫氣，故B錯誤；加入少量NaHSO4，NaHSO4完全電離生成氫離子，相當于增大氫離子濃度，反應速率加快，但增大生成氫氣總量，故C錯誤；加入少量硫酸銅溶液，鋅和銅離子反應生成Cu，Zn、Cu和稀鹽酸構成原電池加快反應速率，且生成氫氣總量不變，故D正確。
(3) (2021·河北卷，16節選)我國科學家研究Li－CO2電池，取得了重大科研成果?；卮鹣铝袉栴}：Li－CO2電池中，Li為單質鋰片，則該電池中的CO2在______(填“正”或“負”)極發生電化學反應。研究表明，該電池反應產物為碳酸鋰和單質碳，且CO2電還原后與鋰離子結合形成碳酸鋰按以下4個步驟進行，寫出步驟Ⅲ的離子方程式。
〔對點集訓3〕　(1) (2023·經典習題匯編)將等質量的兩份鋅粉a、b分別加入過量的稀硫酸，同時向a中加入少量的CuSO4溶液，產生H2的體積V(L)與時間t(min)的關系是( 　　)
[解析]　等質量的兩份鋅粉a、b，分別加入過量的稀H2SO4中，同時向a中加入少量的CuSO4溶液，發生的反應為Zn＋Cu2＋===Zn2＋＋Cu，銅－鋅－稀硫酸形成原電池，反應速率增大，即a產生H2的速率大于b，但部分鋅與CuSO4反應了，故生成的氫氣少于b，圖像應為A。
(2)(此題為重題學生書中已刪除)設計原電池裝置證明Fe3＋的氧化性比Cu2＋強。①負極反應式：______________________________。②正極反應式：______________________________________。③電池總反應方程式：_______________________________。
④從不含鹽橋、含鹽橋兩個角度畫出裝置圖，指出電極材料和電解質溶液：
(2)某?；瘜W(xué)研究性學習小組欲設計實驗驗證Fe、Cu的金屬活潑性，完成有關實驗項目：方案Ⅰ：有人提出將大小相等的鐵片和銅片，分別同時放入稀硫酸(或稀鹽酸)中，觀察產生氣泡的快慢，據此確定它們的活潑性。該原理的離子方程式為____________________________。方案Ⅱ：有人利用Fe、Cu作電極設計成原電池，以確定它們的活潑性。試在下面的方框內畫出原電池裝置圖，標出原電池的電極材料和電解質溶液，并寫出電極反應。
Fe＋2H＋===Fe2＋＋H2↑
裝置如圖所示
正極反應：_____________________。負極反應：_____________________。
2H＋＋2e－===H2↑
Fe－2e－===Fe2＋
方案Ⅲ：結合你所學的知識，幫助他們?cè)僭O(shè)計一個驗證Fe、Cu活動性的簡單實驗方案：____________________________________________________________________________(與方案Ⅰ、Ⅱ不能雷同)，用離子方程式表示其反應原理：______________________________________。
將鐵片置于CuSO4溶液中，若鐵片表面覆蓋一層銅，說明Fe比Cu活潑性強
Fe＋Cu2＋===Fe2＋＋Cu
[解析]　方案Ⅰ：鐵與酸反應產生氣泡，F(xiàn)e＋2H＋===Fe2＋＋H2↑，而銅與酸不反應。方案Ⅱ：設計原電池時以鐵、銅為電極，電解質溶液為稀硫酸或鹽酸等溶液。實驗現象是鐵溶解，而銅極上有無色氣泡產生。在負極：Fe失去電子變?yōu)镕e2＋，F(xiàn)e－2e－===Fe2＋；在正極，溶液中的H＋獲得電子變?yōu)镠2,2H＋＋2e－===H2↑。
方案Ⅲ：設計簡單實驗時注意原理與方案Ⅰ及方案Ⅱ的原理不同，且現象明顯，操作簡單。將鐵片置于CuSO4溶液中，若鐵片表面覆蓋一層銅，說明Fe比Cu的金屬活潑性強，離子方程式為Fe＋Cu2＋===Fe2＋＋Cu。(合理即可)
1 原電池工作原理示意圖
2 原電池電極反應書寫時的注意事項①負失氧、正得還。②注意溶液的酸堿性，視情況在電極反應方程式兩邊添加H＋、OH－、H2O等，使其符合電荷守恒和質量守恒。③注意電極反應產物是否與電解質溶液反應。④活潑金屬不一定為負極，如鎂、鋁和氫氧化鈉溶液組成的電池中，鋁為負極。
1.一次電池只能使用一次，不能充電復原繼續使用。 (1)堿性鋅錳干電池總反應：Zn＋2MnO2＋2H2O===2MnOOH＋Zn(OH)2。
負極材料：________電極反應：_______________________________正極材料：碳棒電極反應：__________________________________________
Zn＋2OH－－2e－===Zn(OH)2
2MnO2＋2H2O＋2e－===2MnOOH＋2OH－
(2)紐扣式鋅銀電池總反應：Zn＋Ag2O＋H2O===Zn(OH)2＋2Ag。
電解質是KOH負極材料：________電極反應：_______________________________正極材料：____________電極反應：______________________________________
Ag2O＋H2O＋2e－===2Ag＋2OH－
2.二次電池兩個電極均參與電極反應：“放電”為原電池原理，“充電”為電解原理
[微點撥]?、倏沙潆婋姵爻潆姇r(shí)原來的負極連接電源的負極作陰極；同理，原來的正極連接電源的正極作陽極，簡記為負連負，正連正。②可充電電池的充、放電不能理解為可逆反應。③燃料電池的電極不參與反應，有很強的催化活性，起導電作用。
3.燃料電池 (1)氫氧燃料電池是將燃料和氧化劑的化學能直接轉化為電能的裝置，目前最成熟的氫氧燃料電池，可分為酸性和堿性兩種。
2H2－4e－===4H＋
2H2－4e－＋4OH－===4H2O
O2＋4e－＋4H＋===2H2O
O2＋4e－＋2H2O===4OH－
(2)以CO為燃料氣，請分別寫出電解質符合下列條件的正、負極的電極反應和總反應。
2CO－4e－＋2H2O===2CO2＋4H＋
2CO＋O2===2CO2
O2＋4e－===2O2－
2CO－4e－＋2O2－===2CO2
2CO＋O2===2CO2
(3)鋁—空氣—海水電池負極材料為鋁片，正極材料為鉑片，電解質溶液為海水。負極反應：_______________________________。正極反應：__________________________________。總反應：_____________________________________。
4Al－12e－===4Al3＋
3O2＋12e－＋6H2O===12OH－
4Al＋3O2＋6H2O===4Al(OH)3
(4)甲烷—氧氣燃料電池(正極反應式與氫氧燃料電池正極反應式相同，下面只需寫出負極反應式即可)①_________________________________________(堿性介質)②_______________________________________(酸性介質)
CH4－8e－＋2H2O===CO2＋8H＋
③____________________________________________________(碳酸鹽作介質)④__________________________________________________(熔融的金屬氧化物作介質，高溫下能傳導O2－)
CH4－8e－＋4O2－===CO2＋2H2O
1．判斷正誤，正確的打“√”，錯誤的打“×”。(1)堿性鋅錳電池是一次電池，其中MnO2是催化劑，可使鋅錳干電池的比能量高、可儲存時間長。( 　　)[提示]　堿性鋅錳電池MnO2是氧化劑參與電極反應。(2)負極材料不與電解質溶液反應就不能構成原電池。( 　　)(3)燃料電池中的燃料在負極上發生還原反應。( 　　)(4)氫氧燃料電池在堿性電解質溶液中負極反應為2H2－4e－===4H＋。( 　　)
(5)可充電電池中的放電反應和充電反應互為可逆反應。( 　　)[提示]　可充電電池的充電與放電不是在相同條件下發生的，故不是可逆反應。(6)二次電池充電時，充電器的正極連接二次電池的正極。( 　　)[提示]　充電時正極連接電源的正極，作陽極發生氧化反應。(7)燃料電池工作時燃料在電池中燃燒，然后將熱能轉化為電能。( 　　)[提示]　燃料電池直接將化學能轉化為電能。
(8)鉛蓄電池放電時，正極與負極質量均增加。( 　　)[提示]　鉛蓄電池放電時，負極鉛、正極二氧化鉛均轉變?yōu)榱蛩徙U，質量均增加。(9)以葡萄糖為燃料的微生物燃料電池，放電過程中，H＋從正極區向負極區遷移。( 　　)[提示]　在原電池中陽離子在電解質溶液中移向正極。(10)根據反應4Li＋FeS2===Fe＋2Li2S設計的可充電電池是一種應用廣泛的鋰電池，可用水溶液作電解質溶液。( 　　)
(11)一種基于酸性燃料電池原理設計的酒精檢測儀，負極上的反應為CH3CH2OH－4e－＋H2O===CH3COOH＋4H＋，正極上發生的反應為O2＋4e－＋2H2O===4OH－。( 　　)
(13)碘可用作鋰碘電池的材料，該電池反應為2Li(s)＋I(xiàn)2(s)===2LiI(s)，則碘電極作該電池的負極。( 　　)[提示]　碘在反應中的化合價降低，發生還原反應，碘作正極。(14)鉛蓄電池工作時，當電路中轉移0.2 ml電子時，消耗的H2SO4為0.1 ml。( 　　)(15)鉛蓄電池工作時，當電路中轉移0.1 ml電子時，負極增加4.8 g。( 　　)
(16)若使反應Fe＋2Fe3＋===3Fe2＋以原電池方式進行，可用鋅、鐵作電極材料。( 　　)(17)固體酸燃料電池以Ca(HSO4)2固體為電解質傳遞H＋，電池總反應可表示為2H2＋O2===2H2O，則電池工作時電子從通O2的一極通過外電路流向通H2的一極。( 　　)
2．電子表和電子計算器中所用的是紐扣式的微型銀鋅電池，其電極分別為Ag2O和Zn，電解液為KOH溶液。工作時電池總反應為Ag2O＋Zn＋H2O===2Ag＋Zn(OH)2(1)工作時電流從____________極流向________極(兩空均選填“Ag2O”或“Zn”)。(2)負極的電極反應式為_________________________________。(3)工作時電池正極區的pH________(選填“增大”“減小”或“不變”)。(4)外電路中每通過0.2 ml電子，鋅的質量理論上減少__________g。
3．(1)①氫氧燃料電池以KOH溶液作電解質溶液時，工作一段時間后，電解質溶液的濃度將________(填“減小”“增大”或“不變”，下同)，溶液的pH________。②氫氧燃料電池以H2SO4溶液作電解質溶液時，工作一段時間后，電解質溶液的濃度將________，溶液的pH________。
(2)如圖是甲烷燃料電池的工作原理示意圖，根據燃料電池有關知識回答：
a電極為燃料電池的________(填“正極”或“負極”)，其電極反應為____________________________________________________；電池總反應為__________________________________________________。
(3)Li-SOCl2電池可用于心臟起搏器。該電池的電極材料分別為鋰和碳，電解液是LiAlCl4-SOCl2。電池的總反應可表示為：4Li＋2SOCl2===4LiCl＋S＋SO2↑。請回答下列問題：①電池的負極材料為___，發生的電極反應為________________。②電池正極發生的電極反應為______________________________。
4Li－4e－===4Li＋
2SOCl2＋4e－===4Cl－＋S＋SO2↑
[提示]　分析反應的化合價變化，可知Li失電子，被氧化，為還原劑，SOCl2得電子，被還原，為氧化劑。①負極材料為Li(還原劑)，4Li－4e－===4Li＋。②正極反應式可由總反應式減去負極反應式得到：2SOCl2＋4e－===4Cl－＋S＋SO2↑。
(2) (2021·河北卷，9)K－O2電池結構如圖，a和b為兩個電極，其中之一為單質鉀片。關于該電池，下列說法錯誤的是( 　　)
A．隔膜允許K＋通過，不允許O2通過B．放電時，電流由b電極沿導線流向a電極；充電時，b電極為陽極C．產生1 Ah電量時，生成KO2的質量與消耗O2的質量比值約為2.22D．用此電池為鉛酸蓄電池充電，消耗3.9 g鉀時，鉛酸蓄電池消耗0.9 g水
〔對點集訓1〕　(1)堿性鋅錳電池的總反應為Zn＋2MnO2＋2H2O===2MnO(OH)＋Zn(OH)2。下列有關該電池的說法不正確的是( 　　)A．Zn作負極，電極反應為Zn－2e－＋2OH－===Zn(OH)2B．MnO2作正極，發生還原反應C．電池工作時，電流由MnO2經外電路流向ZnD．電池工作時，KOH沒有發揮作用
[解析]　Zn作負極，被氧化生成Zn(OH)2，電極反應為Zn－2e－＋2OH－===Zn(OH)2，A項正確；MnO2作正極，被還原生成MnO(OH)，B項正確；電池工作時，電流由正極流向負極，則電流由MnO2經外電路流向Zn，C項正確；電池工作時，KOH未參與電池總反應，但起到導電作用，D項錯誤。
(2)Li－FeS2電池是目前電池中綜合性能最好的一種電池，其結構如圖所示。已知電池放電時的反應為4Li＋FeS2===Fe＋2Li2S。下列說法正確的是( 　　)A．Li為電池的正極B．電池工作時，Li＋向負極移動C．正極的電極反應式為FeS2＋4e－===Fe＋2S2－D．將熔融的LiCF3SO3改為LiCl的水溶液，電池性能更好
[解析]　根據電池反應式知，放電時Li失電子發生氧化反應，則Li是負極，電極反應式為Li－e－===Li＋，F(xiàn)eS2為正極，正極反應式為FeS2＋4e－===Fe＋2S2－。通過以上分析知，Li為電池負極，發生氧化反應，故A錯誤，C正確；放電時，陽離子Li＋向正極移動，故B錯誤；將熔融的LiCF3SO3改為LiCl的水溶液，Li和水發生氧化還原反應生成氫氣，所以不能將熔融的LiCF3SO3改為LiCl的水溶液，故D錯誤。
化學電源中電極反應的書寫方法1 拆分法：①寫出原電池的總反應，如2Fe3＋＋Cu===2Fe2＋＋Cu2＋。②把總反應按氧化反應和還原反應拆分為兩個半反應，注明正、負極，并依據質量守恒、電荷守恒及電子得失守恒配平兩個半反應：(正極)2Fe3＋＋2e－===2Fe2＋，(負極)Cu－2e－===Cu2＋。
2 加減法：①寫出總反應。如Li＋LiMn2O4===Li2Mn2O4。②寫出其中容易寫出的一個電極反應(正極反應或負極反應)。如Li－e－===Li＋(負極反應)。③利用總反應減去容易寫出的一個電極反應，得到另一個電極反應，如LiMn2O4＋Li＋＋e－===Li2Mn2O4(正極反應)。
微考點2　二次電池(2021·湖南卷，10)鋅/溴液流電池是一種先進的水溶液電解質電池，廣泛應用于再生能源儲能和智能電網的備用電源等。三單體串聯鋅/溴液流電池工作原理如圖所示：
下列說法錯誤的是( 　　)A．放電時，N極為正極B．放電時，左側貯液器中ZnBr2的濃度不斷減小C．充電時，M極的電極反應為Zn2＋＋2e－===ZnD．隔膜允許陽離子通過，也允許陰離子通過
[解析]　該電池放電反應總方程式：Zn＋Br2===ZnBr2，放電時，Br2在正極反應，ZnBr2被循環回路“回收”至左側貯液器中，A項正確、B項錯誤；充電時，鋅極為陰極發生還原反應：Zn2＋＋2e－===Zn，C項正確；放電時，Br2得電子產生Br－通過隔膜遷移向負極區，形成ZnBr2回流至左到貯液器，Zn失電子產生Zn2＋，通過隔膜遷移至正極區，形成ZnBr2回流至右側貯液器，充電時，Zn2＋得電子生成Zn在M極放電，部分Zn2＋在隔膜上生成沉積鋅，而Br－在貯液器處轉化為Br2復合物貯存，該過程中Zn2＋、Br－都可以通過隔膜，D項正確。
〔對點集訓2〕　 (2020·全國Ⅰ卷)科學家近年發明了一種新型Zn－CO2水介質電池。電池示意圖如圖，電極為金屬鋅和選擇性催化材料。放電時，溫室氣體CO2被轉化為儲氫物質甲酸等，為解決環境和能源問題提供了一種新途徑。下列說法錯誤的是( 　　)
1 二次電池的解題思路
2 二次電池電極反應式的書寫方法①先標出原電池總反應式電子轉移的方向和數目，指出參與負極和正極反應的物質。②寫出一個比較容易書寫的電極反應式(書寫時一定要注意電極產物是否與電解質溶液共存)③在電子守恒的基礎上，總反應式減去寫出的電極反應式即得另一電極反應式。④充電的電極反應與放電的電極反應過程相反。
微考點3　燃料電池 (1) (2023·山東濱州檢測)如圖所示是幾種常見的化學電源示意圖，有關說法不正確的是( 　　)
A．氫氧燃料電池的正極反應式為O2＋4e－＋2H2O===4OH－B．干電池工作時，H＋向石墨電極移動C．鉛蓄電池工作過程中，每通過2 ml電子，負極質量減輕207 gD．上述電池分別屬于一次電池、二次電池和燃料電池
[解析]　氫氧燃料電池的正極是O2得電子發生還原反應，堿性條件下的電極反應式為O2＋4e－＋2H2O===4OH－，故A正確；干電池的石墨是正極，則電池工作時H＋向正極移動，即向石墨電極移動，故B正確；鉛蓄電池工作過程中，負極上鉛失電子，生成硫酸鉛，且硫酸鉛在負極上析出，硫酸鉛是難溶物質，則負極質量應該增加而非減小，故C錯誤；干電池是一次電池，鉛蓄電池是可充電電池，屬于二次電池，氫氧燃料電池屬于燃料電池，故D正確。
(2)燃料電池能量轉化率高，以下是氫氧燃料電池結構示意圖：
(PTFE*為聚四氟乙烯的縮寫，工作溫度65 ℃左右)
下列說法不正確的是( 　　)A．電極室a為負極室，電極室b為正極室B．燃料電池的能量轉化率比柴油發動機的能量利用率高C．堿性電解液的氫氧燃料電池，氧化生成的水在O2側產生；酸性電解液電池，水在H2側產生D．多孔隔膜既是電解液的倉庫，也是反應產物H2O的通道，電解液除KOH溶液外也可用稀H2SO4或固態離子導體
[解析]　電極室a中氫氣失電子產生氫離子，為負極室，電極室b中氧氣得電子產生氫氧根離子，為正極室，選項A正確；燃料電池的能量主要為化學能轉化為電能，轉化率比柴油發動機的能量(熱能部分轉化為動能再轉化為電能)利用率高，選項B正確；堿性電解液的氫氧燃料電池，H2失電子產生的氫離子與氫氧根離子反應生成水，氧化生成的水在H2側產生；酸性電解液電池，O2得電子產生氫氧根離子與氫離子反應生成水，水在O2側產生，選項C不正確；多孔隔膜既是電解液的倉庫，也是反應產物H2O的通道，電解液除KOH溶液外也可用稀H2SO4或固態離子導體，起到導電的作用，選項D正確。
燃料電池是利用燃料與氧氣或空氣或其他氧化劑進行反應，將化學能直接轉化成電能的一類化學電源，基本工作原理與原電池相同：
解題的關鍵是正確分析書寫電極反應。書寫方法與信息型氧化還原反應方程式的書寫相似：
〔對點集訓3〕　(1)煤是一種重要的化工原料，有“工業的糧食”之美稱，生活中把煤當作燃料直接燒掉，能量轉化率并不高，且能造成環境污染?；谶@一原因，科技工作者研發出直接煤—空氣燃料電池，其工作原理如圖所示，下列說法錯誤的是( 　　)
(2) (2021·山東卷，10)以KOH溶液為離子導體，分別組成CH3OH－O2、N2H4－O2、(CH3)2NNH2－O2清潔燃料電池，下列說法正確的是( 　　)A．放電過程中，K＋均向負極移動B．放電過程中，KOH物質的量均減小C．消耗等質量燃料，(CH3)2NNH2－O2燃料電池的理論放電量最大D．消耗1 ml O2時，理論上N2H4－O2燃料電池氣體產物的體積在標準狀況下為11.2 L
[解析]　堿性環境下，甲醇燃料電池總反應為2CH3OH＋3O2＋4KOH===2K2CO3＋6H2O；N2H4－O2清潔燃料電池總反應為N2H4＋O2===N2＋2H2O；偏二甲肼[(CH3)2NNH2]中C元素和N元素的化合價均為－2價，H元素的化合價為＋1價，所以根據氧化還原反應原理可推知其燃料電池的總反應為(CH3)2NNH2＋4O2＋4KOH===2K2CO3＋N2＋6H2O。放電過程為原電池工作原理，所以鉀離子均向正極移動，A錯誤；N2H4－O2清潔燃料電池的產物為氮?dú)夂退?，其總反?yīng)中未消耗KOH，所以KOH的物質的量不變，其他兩種燃料電池根據總反應可
本講要點速記：1.原電池中的能量轉化及本質(1)能量轉化：化學能轉化為電能。(2)反應本質：自發進行的氧化還原反應。2.原電池中粒子的“移動方向”(1)外電路中電子移動方向：負極→正極。(2)外電路中電流方向：正極→負極。(3)電池內部離子移動方向：陰離子→負極，陽離子→正極。(4)鹽橋中(含飽和KCl溶液)離子移動方向：K＋→正極，Cl－→負極。
3.判斷原電池正負極的六種方法電極材料、電極現象、電子移動方向、離子移動方向、得失電子、電解質溶液。(1)負極：較活潑金屬、氧化反應、電子流出、電流流入、陰離子移向的一極、不斷溶解。(2)正極：不活潑金屬或非金屬、還原反應、電子流入、電流流出、陽離子移向的一極、電極增重。
4.化學電源中電極反應式書寫的一般方法(1)明確兩極的反應物。(2)明確直接產物：根據負極氧化、正極還原，明確兩極的直接產物。(3)確定最終產物：根據介質環境和共存原則，找出參與的介質粒子，確定最終產物。(4)配平：根據電荷守恒、原子守恒配平電極反應式。
注意：①H＋在堿性環境中不存在；②O2－在水溶液中不存在，在酸性環境中結合H＋，生成H2O，在中性或堿性環境中結合H2O，生成OH－；③若已知總反應式時，可先寫出較易書寫的一極的電極反應式，然后在電子守恒的基礎上，總反應式減去較易寫出的一極的電極反應式，即得到較難寫出的另一極的電極反應式。
5.充電電池類題目的解答方法(1)電池放電時發生原電池反應，充電時發生電解池反應，在充電時電池的負極接電源的負極，即負極接負極后為陰極，正極接正極后為陽極。(2)充電時的陰極反應與放電時的負極反應、充電時的陽極反應與放電時的正極反應分別互為逆反應。
