一、實驗題
1．（2023屆天津市和平區高三下學期第三次質量檢測物理試題）某實驗小組同學要測量阻值約為350Ω的定值電阻Rx，現備有下列器材：
A 電流表A（量程為10mA，內阻約為100Ω）；
B．電壓表V（量程為3V，內阻約為3kΩ）；
C．滑動變阻器R1（阻值范圍為0~10Ω，額定電流為2A）；
D．定值電阻R2（阻值為750Ω）；
E．直流電源E（電動勢為4.5V，內阻不計）；
F．開關S和導線若干。
（1）實驗小組設計了如圖甲、乙所示的兩種測量電路，電阻的測量值可由計算得出。式中U與I分別為電壓表和電流表的讀數，則圖________（填“甲”或“乙”）所示電路的測量值更接近待測電阻的真實值。
（2）若采用（1）中所選電路進行測量，得到電壓表和電流表的示數如圖丙所示，則由此組數據可得待測電阻的測量值Rx=________Ω，若所用電壓表和電流表的內阻分別按3kΩ和100Ω進行計算，則由此可得待測電阻的真實值R真=________Ω。（計算結果均保留三位有效數字）

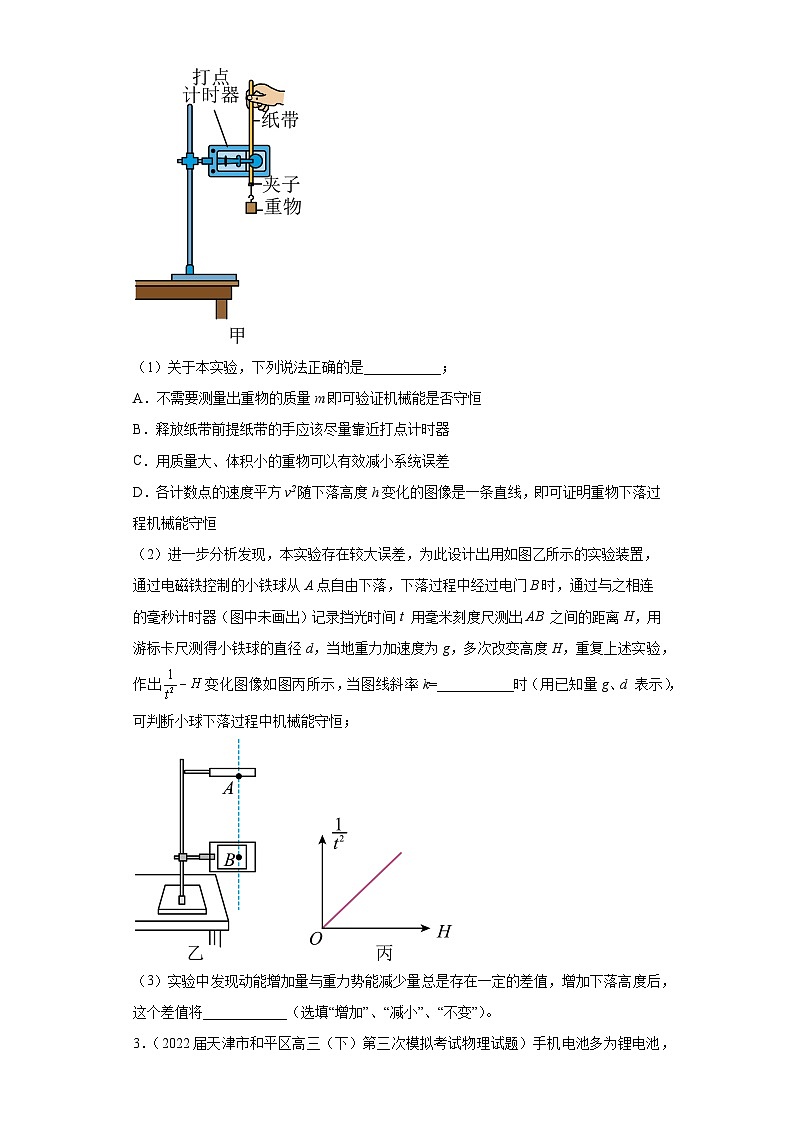

2．（2022屆天津市和平區高三（下）第三次模擬考試物理試題）某同學用如圖甲所示的實驗裝置驗證機械能守恒定律。
（1）關于本實驗，下列說法正確的是___________；
A．不需要測量出重物的質量m即可驗證機械能是否守恒
B．釋放紙帶前提紙帶的手應該盡量靠近打點計時器
C．用質量大、體積小的重物可以有效減小系統誤差
D．各計數點的速度平方v2隨下落高度h變化的圖像是一條直線，即可證明重物下落過程機械能守恒
（2）進一步分析發現，本實驗存在較大誤差，為此設計出用如圖乙所示的實驗裝置， 通過電磁鐵控制的小鐵球從A點自由下落，下落過程中經過電門B時，通過與之相連的毫秒計時器（圖中未畫出）記錄擋光時間t 用毫米刻度尺測出AB 之間的距離H，用游標卡尺測得小鐵球的直徑d，當?shù)刂亓铀俣葹間，多次改變高度H，重復上述實驗，作出變化圖像如圖丙所示，當圖線斜率k=___________時（用已知量g、d 表示），可判斷小球下落過程中機械能守恒；
（3）實驗中發現動能增加量與重力勢能減少量總是存在一定的差值，增加下落高度后，這個差值將____________（選填“增加”、“減小”、“不變”）。

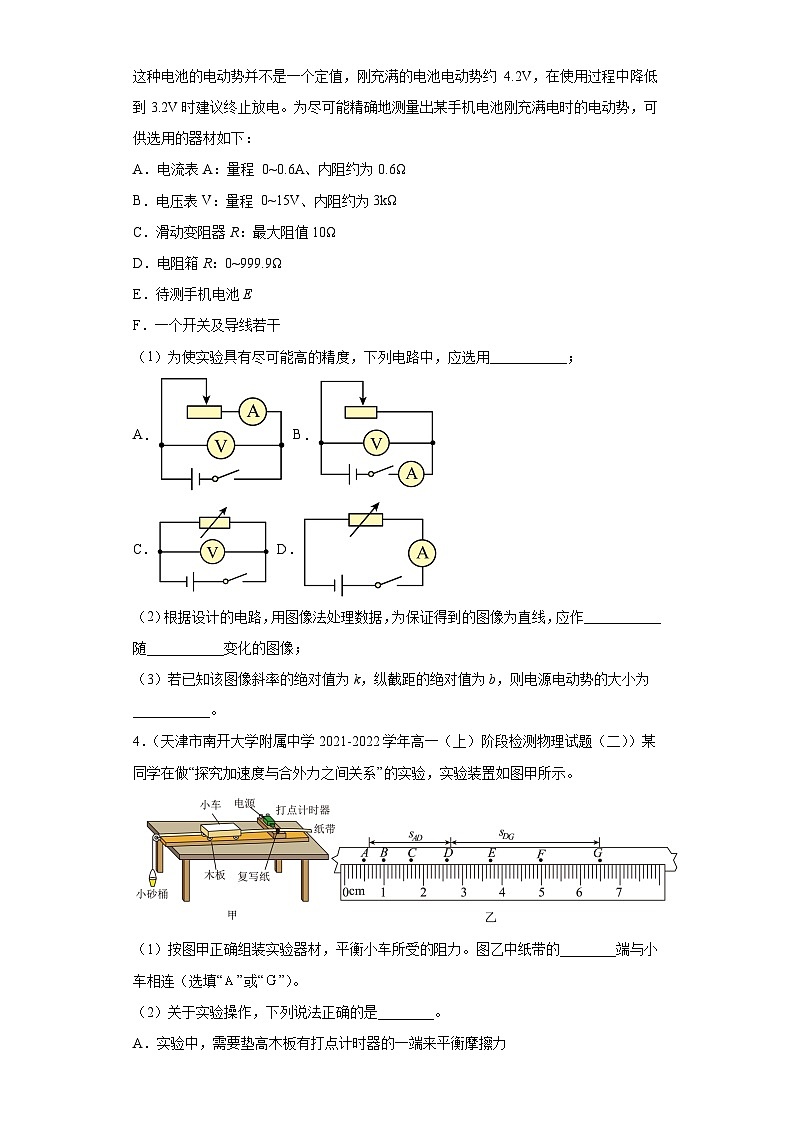

3．（2022屆天津市和平區高三（下）第三次模擬考試物理試題）手機電池多為鋰電池，這種電池的電動勢并不是一個定值，剛充滿的電池電動勢約 4.2V，在使用過程中降低到3.2V時建議終止放電。為盡可能精確地測量出某手機電池剛充滿電時的電動勢，可供選用的器材如下：
A．電流表A：量程 0~0.6A、內阻約為0.6Ω
B．電壓表V：量程 0~15V、內阻約為3kΩ
C．滑動變阻器R：最大阻值10Ω
D．電阻箱R：0~999.9Ω
E．待測手機電池E
F．一個開關及導線若干
（1）為使實驗具有盡可能高的精度，下列電路中，應選用___________；
A． B．
C． D．
（2）根據設計的電路，用圖像法處理數據，為保證得到的圖像為直線，應作___________隨___________變化的圖像；
（3）若已知該圖像斜率的絕對值為k，縱截距的絕對值為b，則電源電動勢的大小為_(kāi)__________。
4．（天津市南開大學附屬中學2021-2022學年高一（上）階段檢測物理試題（二））某同學在做“探究加速度與合外力之間關系”的實驗，實驗裝置如圖甲所示。
（1）按圖甲正確組裝實驗器材，平衡小車所受的阻力。圖乙中紙帶的________端與小車相連（選填“”或“”）。
（2）關于實驗操作，下列說法正確的是________。
A．實驗中，需要墊高木板有打點計時器的一端來平衡摩擦力
B．平衡摩擦力就是放開拖著紙帶的小車時，小車能夠自由下滑即可
C．若用砂桶總重力作為小車合外力，則要求小車的質量遠小于砂桶的質量
D．實驗中拉著小車的細線必須與長木板平行
（3）如圖乙所示為某次實驗中打出的一條紙帶的一部分，、、、、、、是紙帶上7個相鄰的計數點，相鄰的兩個計數點之間還有四個打出的點沒有畫出。已知打點計時器的電源頻率為，由此可算出小車的加速度________（保留兩位有效數字）。
5．（2021屆天津市和平區高三（下）第三次質量調研物理試題）一實驗興趣小組欲測一段金屬絲的電阻。由于實驗室的電表均不能視為理想電表，該小組設計了如下電路圖，其中R表示待測金屬絲的阻值，RV表示電壓表阻值，RA表示電流表阻值，R0表示定值電阻阻值。
回答下列問題：
①按照電路圖甲連接好電路后，按照如下步驟進行測量：
i．閉合S1，斷開S2，調節滑動變阻器R，使電壓表和電流表示數合適，記錄下U和I1，I1=___________（用U和圖甲中標注的符號表示）；
ii．再閉合S2，調節滑動變阻器R，保持電壓表電壓U不變，記錄電流表示數I2；
iii．重復以上步驟，改變電壓值，進行多次測量。
②該小組同學在進行數據處理時為了減小偶然誤差，使用圖像法處理數據。繪出U隨（I2-I1）變化的圖線斜率為k，則待測電阻R=___________（用題中所給符號表示）；
③在理論上，此方法的電阻測量值___________（填“大于”、“小于”、“等于”）真實值。
參考答案：
1． 乙 300 333
【詳解】（1）[1]由于
可知電流表分壓更明顯，故采用電流表外接法，則題圖乙所示的電路測量更準確，測量值更接近待測電阻的真實值。
（2）[2]根據讀數規律可知，電壓表的示數
電流表的示數為
根據歐姆定律可得待測電阻的阻值為
[3]電路誤差在于電壓表的分流，則
2． AC/CA 增大
【詳解】（1）[1]A．本實驗驗證機械能守恒的表達式是否成立時，等式左右兩邊的質量可以消去，所以不需要測量出重物的質量m即可驗證機械能是否守恒，故A正確；
B．由于重物速度較快，且運動距離有限，打出的紙帶長度也有限，為了能在長度有限的紙帶上盡可能多地獲取間距適當?shù)臄?shù)據點，釋放紙帶前重物應盡量靠近打點計時器，則提紙帶的手應該盡量遠離打點計時器，故B錯誤；
C．用質量大、體積小的重物可以減小阻力對實驗的影響，從而有效減小系統誤差，故C正確；
D．假設重物下落過程受到一誤差允許范圍外的阻力，大小恒為f，則根據動能定理有
整理得
此時所得出的v2-h圖像仍是一條過原點的直線，但重物的機械能顯然不守恒，所以僅靠圖像是一條過原點的直線這一結果不能推斷出重物下落過程中機械能守恒的結論，還需要根據圖像的斜率是否等于2g來判斷，故D錯誤。
故選AC。
（2）[2]由于t和d均較小，所以可用t時間內的平均速度來近似替代小球經過光電門時的瞬時速度，即
根據機械能守恒定律有
整理得
所以圖像的斜率為
（3）[3]增加下落高度后，重物克服阻力做的功增加，所以動能增加量與重力勢能減少量的差值也會隨之增大。
3． D /I-1 R /k-1
【詳解】（1）[1]因?yàn)樘峁┑碾妷罕砹砍滔鄬?duì)所測電動勢而言過大，使得測量過程中電壓讀數誤差較大，所以應選用電流表與電阻箱串聯來設計電路，通過改變R而獲取I，根據閉合電路歐姆定律構建方程并作出圖線即可測得電源電動勢和內阻。
故選D。
（2）[2]根據閉合電路歐姆定律有
整理得
為保證得到的圖像為直線，應作隨R變化的圖像。
（3）[3]由題意可得
所以電源電動勢的大小為
4． A AD＃DA 0.20
【詳解】（1）[1]紙帶與小車一起做勻加速直線運動，則紙帶與小車相連一端的位移逐漸增大，所以平衡小車所受的阻力時，圖乙中紙帶的A端與小車相連。
（2）[2]A．實驗中，需要墊高木板有打點計時器的一端來平衡摩擦力，故A正確；
B．平衡摩擦力就是放開拖著紙帶的小車時小車能夠做勻速直線運動，故B錯誤；
C．若用砂桶總重力作為小車合外力，則要求小車的質量遠大于砂桶的質量，故C錯誤；
D．實驗中拉著小車的細線必須與長木板平行，才能保證細線的拉力為小車的合外力，因?yàn)樾≤?chē)沿木板運動，其合外力一定是與長木板平行的，故D正確；
故選AD。
（3）[3]依題意，相鄰計數點間的時間間隔為
利用逐差法，則小車的加速度為
5． 等于
【詳解】①i[1]根據串并聯電路的特點有
②[2]再閉合S2，調節滑動變阻器RL，保持電壓表電壓U不變，記錄電流表示數I2，有
聯立解得
整理可得
繪出U隨（I2-I1）變化的圖線斜率為k，則有
解得
③[3]在理論上，此方法的電阻測量值等于真實值。
