2023年中考物理二輪復習專題訓練03 電流表、電壓表使用與測量

這是一份2023年中考物理二輪復習專題訓練03 電流表、電壓表使用與測量，共28頁。試卷主要包含了選擇題，填空題，計算題等內容，歡迎下載使用。
?

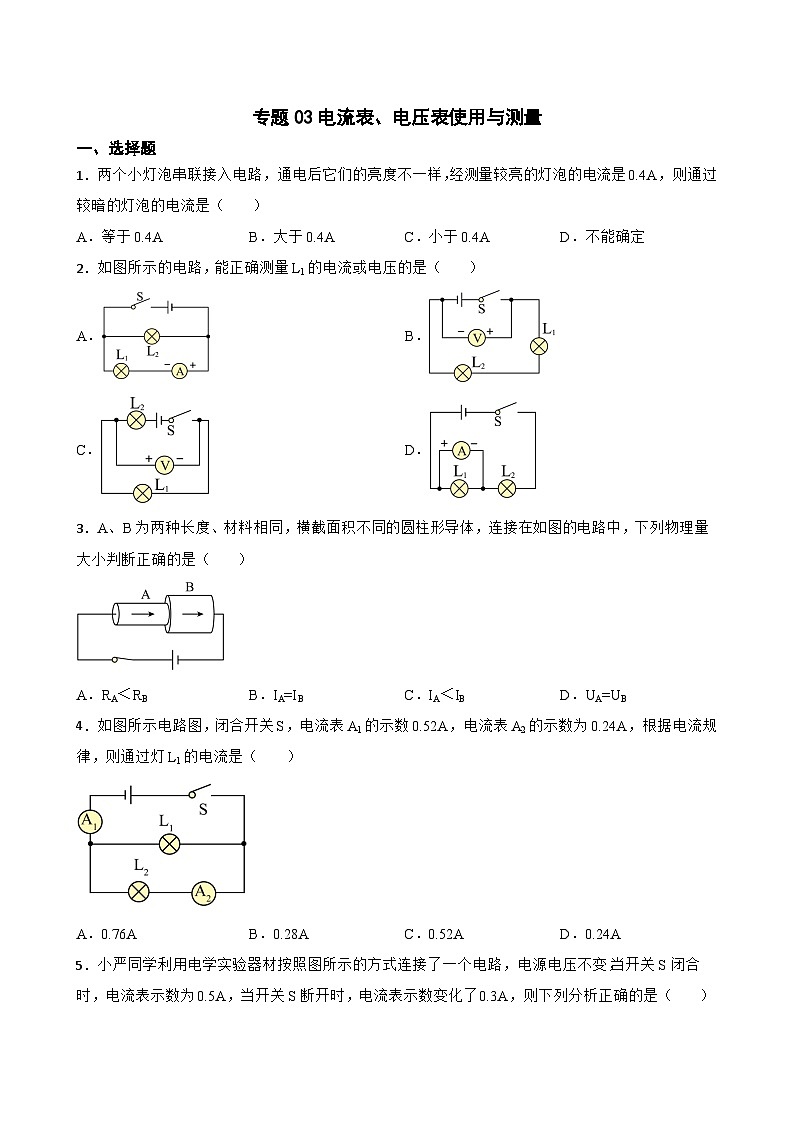

專題03電流表、電壓表使用與測量
一、選擇題
1．兩個小燈泡串聯接入電路，通電后它們的亮度不一樣，經測量較亮的燈泡的電流是0.4A，則通過較暗的燈泡的電流是（　　）
A．等于0.4A B．大于0.4A C．小于0.4A D．不能確定
2．如圖所示的電路，能正確測量L1的電流或電壓的是（　　）
A． B．
C． D．
3．A、B為兩種長度、材料相同，橫截面積不同的圓柱形導體，連接在如圖的電路中，下列物理量大小判斷正確的是（　?。?

A．RA＜RB B．IA=IB C．IA＜IB D．UA=UB
4．如圖所示電路圖，閉合開關S，電流表A1的示數0.52A，電流表A2的示數為0.24A，根據電流規律，則通過燈L1的電流是（　　）

A．0.76A B．0.28A C．0.52A D．0.24A

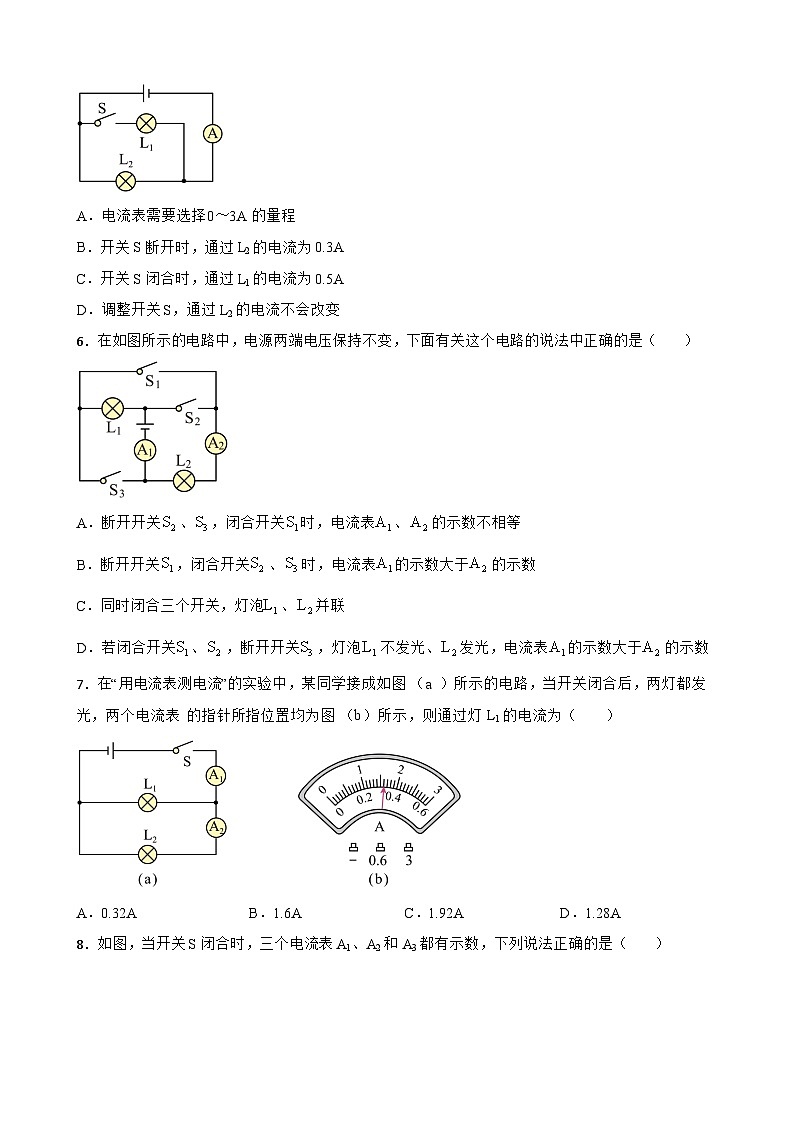

5．小嚴同學利用電學實驗器材按照圖所示的方式連接了一個電路，電源電壓不變，當開關S閉合時，電流表示數為0.5A，當開關S斷開時，電流表示數變化了0.3A，則下列分析正確的是（　?。?

A．電流表需要選擇0～3A的量程
B．開關S斷開時，通過L2的電流為0.3A
C．開關S閉合時，通過L1的電流為0.5A
D．調整開關S，通過L2的電流不會改變
6．在如圖所示的電路中，電源兩端電壓保持不變，下面有關這個電路的說法中正確的是（　?。?

A．?dāng)嚅_開關、，閉合開關時，電流表、的示數不相等
B．?dāng)嚅_開關，閉合開關、時，電流表的示數大于的示數
C．同時閉合三個開關，燈泡、并聯
D．若閉合開關、，斷開開關，燈泡不發光、發光，電流表的示數大于的示數
7．在“用電流表測電流”的實驗中，某同學接成如圖 （a ）所示的電路，當開關閉合后，兩燈都發光，兩個電流表 的指針?biāo)肝恢镁鶠閳D （b）所示，則通過燈 L1的電流為（　?。?br />
A．0.32A B．1.6A C．1.92A D．1.28A

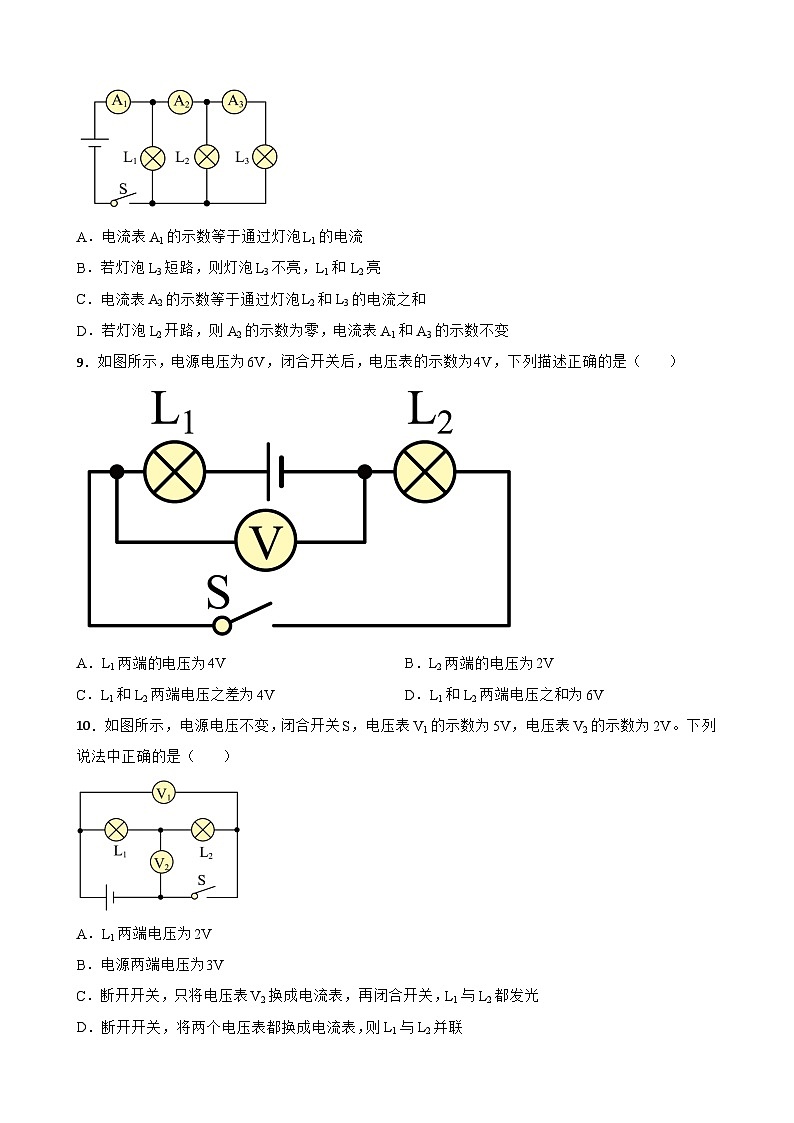

8．如圖，當開關S閉合時，三個電流表A1、A2和A3都有示數，下列說法正確的是（　?。?br />
A．電流表A1的示數等于通過燈泡L1的電流
B．若燈泡L3短路，則燈泡L3不亮，L1和L2亮
C．電流表A2的示數等于通過燈泡L2和L3的電流之和
D．若燈泡L2開路，則A2的示數為零，電流表A1和A3的示數不變
9．如圖所示，電源電壓為6V，閉合開關后，電壓表的示數為4V，下列描述正確的是（　?。?

A．L1兩端的電壓為4V B．L2兩端的電壓為2V
C．L1和L2兩端電壓之差為4V D．L1和L2兩端電壓之和為6V
10．如圖所示，電源電壓不變，閉合開關S，電壓表V1的示數為5V，電壓表V2的示數為2V。下列說法中正確的是（　　）

A．L1兩端電壓為2V
B．電源兩端電壓為3V
C．?dāng)嚅_開關，只將電壓表V2換成電流表，再閉合開關，L1與L2都發光
D．?dāng)嚅_開關，將兩個電壓表都換成電流表，則L1與L2并聯
11．如圖所示的電路中，若閉合開關S1、S2，小燈泡均能正常發光，電流表和電壓表均有示數，下列對電路分析正確的是（　?。?

A．電壓表只能測量燈L2兩端電壓
B．若S1、S2都閉合，電流表測量干路電流
C．若先閉合S1，再閉合S2，電流表示數變大
D．若先閉合S1，再閉合S2，電壓表示數變大
12．在圖所示電路中，當閉合開關后，兩個電壓表指針偏轉均為圖所示，則電阻R?和R?兩端的電壓分別為（　?。?

A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V
13．如圖所示的電路中，a、b、c三處表示電流表或電壓表。閉合開關后，兩盞白熾燈都正常發光。下列說法正確的是（　?。?

A．電壓表可以放在任何一處
B．電流表可以放在任何一處
C．a(chǎn)、b為電壓表，c為電流表
D．通過L1的電流大于通過L2的電流
14．圖中表示兩電阻Ra和Rb的I-U關系圖像。將Ra和Rb先后以圖中的甲圖和乙圖兩種方式接在同一恒壓電源上，流過它們的電流和它們兩端電壓與分別在圖中標出。則下列判斷正確的是（　?。?

A．I1=I2=I3I4
C．U1>U2 D．U1
