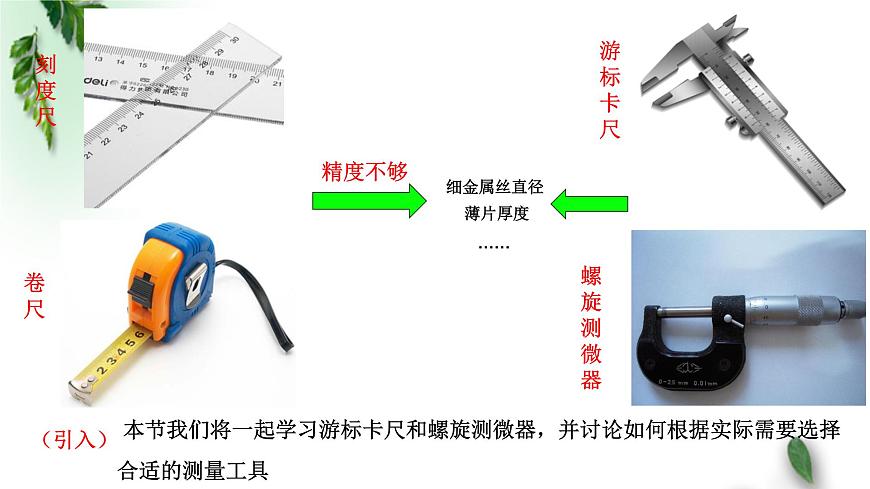

細金屬絲直徑 薄片厚度 ……
本節我們將一起學習游標卡尺和螺旋測微器，并討論如何根據實際需要選擇合適的測量工具

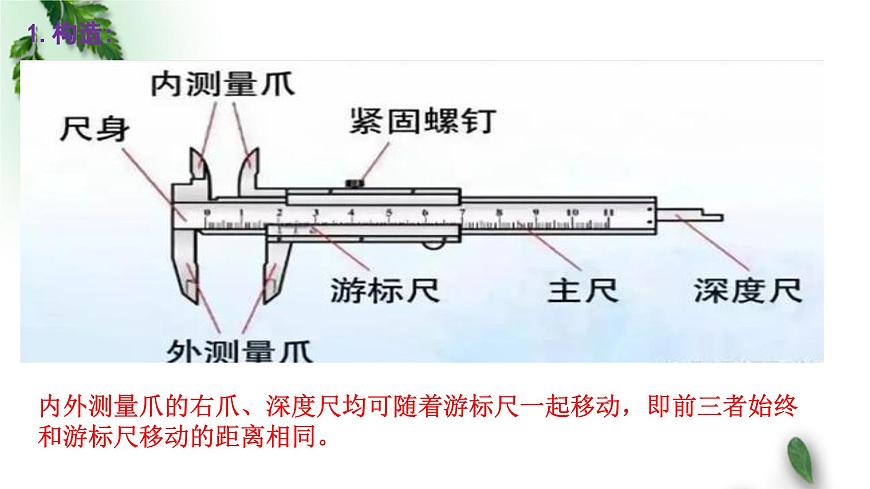

內外測量爪的右爪、深度尺均可隨著游標尺一起移動，即前三者始終和游標尺移動的距離相同。

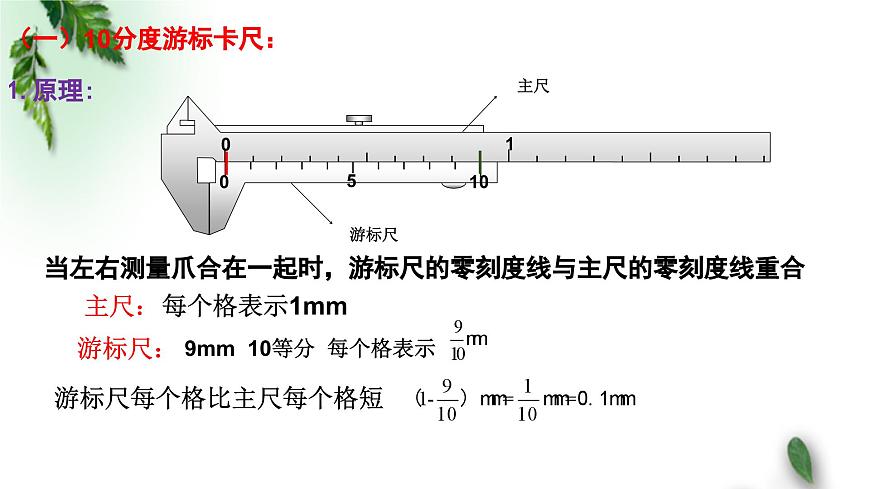

（一）10分度游標卡尺：
當左右測量爪合在一起時，游標尺的零刻度線與主尺的零刻度線重合
游標尺每個格比主尺每個格短
9mm 10等分 每個格表示

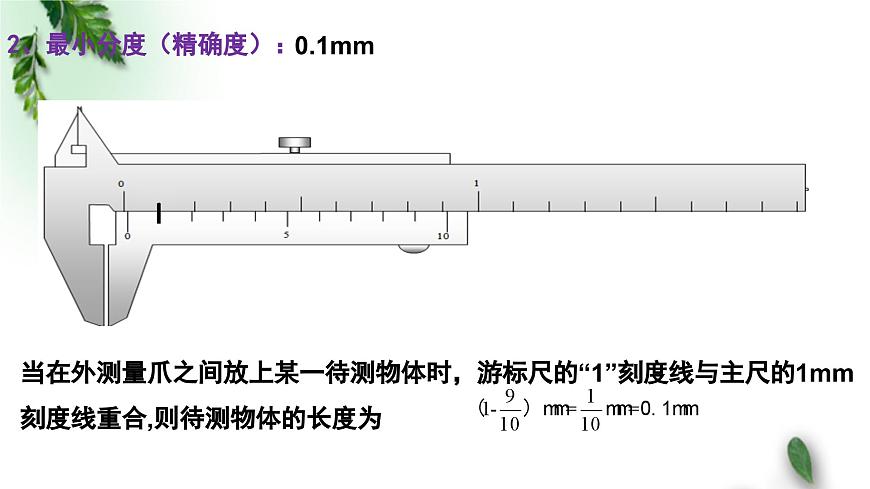

當在外測量爪之間放上某一待測物體時，游標尺的“1”刻度線與主尺的1mm刻度線重合,則待測物體的長度為
2、最小分度（精確度）：
L =
所有游標卡尺都不估讀！
游標卡尺讀數 = 主尺讀數 + 游標尺讀數
游標尺0刻度線左側最近的主尺讀數
與主尺對齊的游標尺的刻度數 ╳ 精確度
+ 4╳0.1mm
正確讀數：11.1 mm
主尺讀數：游標尺0刻度線左側（而不是游標尺左端）最近的值
當左右測量爪合在一起時，游標的零刻度線與主尺的零刻度線重合
游標尺：19mm 20等分 每個格表示
主尺：每個格表示1mm
最小分度（精確度）：
3.30mm(或3.35mm)
0╳0.05mm
（三）50分度游標卡尺：
游標尺：49mm 50等分 每個格表示
主尺： 每個格表示1mm
易錯點：看成10分度的
+12 ╳ 0.02mm
+0 ╳ 0.02mm
1、測量時，右手拿主尺，大拇指移動游標尺，左手拿待測物體，當其與測量爪相貼時，即可鎖定螺釘，讀取數據；
2、使用時要輕拿輕放，移動游標不能用力過猛，兩測量爪與待測物體的接觸不宜過緊；
3、讀數時，應通過緊固螺釘將游標尺鎖定于主尺。
二、螺旋測微器（千分尺）：
精密螺紋的螺距為0.5mm，即旋鈕D每旋轉一周，測微螺桿F 前進或后退0.5mm，固定刻度B上方的半毫米刻度線就會露出或被E覆蓋?？蓜涌潭?E上的刻度為50等份，每一小格表示0.01mm，即旋鈕D每旋轉一個格，測微螺桿F前進或后退0.01mm，精確度為0.01mm
注意：固定刻度上表示0.5mm 的刻度線是否露出。
+10.1╳0.01mm
+19.5╳0.01mm
1、在使用螺旋測微器之前，首先應檢查零點。用左手拿尺架，右手緩慢轉動微調旋鈕 ，使測微螺桿F和測砧A接觸，至棘輪發出聲音為止，此時可動刻度E上的零刻線應當和固定刻度B上的中間線對齊，否則就有零點誤差；
2、使用時，仍是左手拿尺架，右手轉動旋鈕D，使測微螺桿F和測砧A間距稍大于被測物。
3、放入被測物，轉動微調旋鈕 到夾住被測物，直至棘輪發出聲音，隨即撥動止動旋鈕G使測微螺桿F固定，然后讀數。
