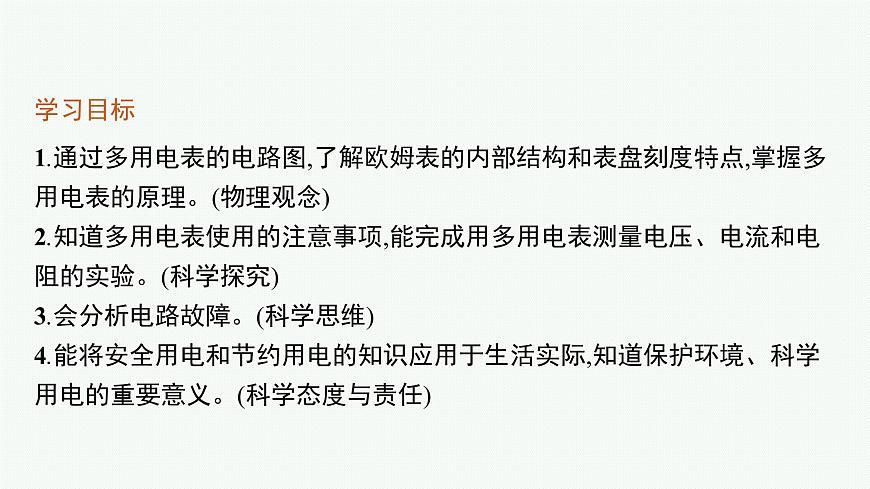

1.通過多用電表的電路圖,了解歐姆表的內部結構和表盤刻度特點,掌握多用電表的原理。(物理觀念)2.知道多用電表使用的注意事項,能完成用多用電表測量電壓、電流和電阻的實驗。(科學探究)3.會分析電路故障。(科學思維)4.能將安全用電和節約用電的知識應用于生活實際,知道保護環境、科學用電的重要意義。(科學態度與責任)

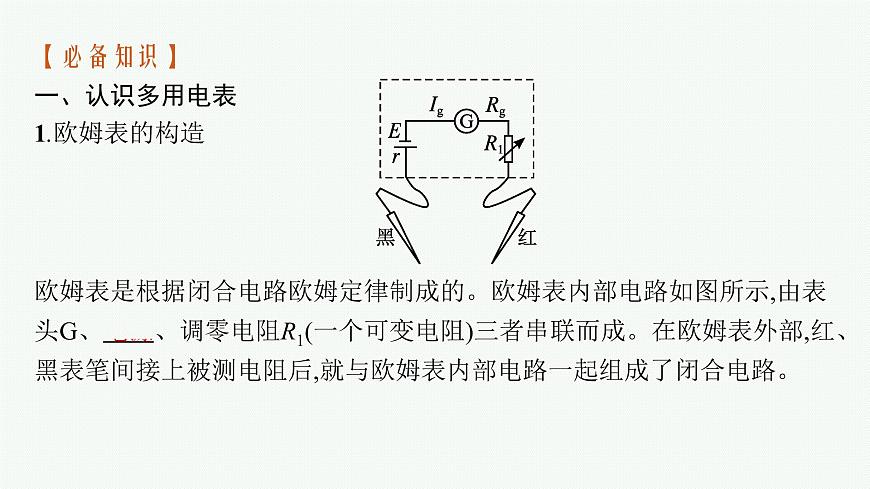

【必備知識】一、認識多用電表1.歐姆表的構造歐姆表是根據閉合電路歐姆定律制成的。歐姆表內部電路如圖所示,由表頭G、電源、調零電阻R1(一個可變電阻)三者串聯而成。在歐姆表外部,紅、黑表筆間接上被測電阻后,就與歐姆表內部電路一起組成了閉合電路。
2.多用電表的外部結構

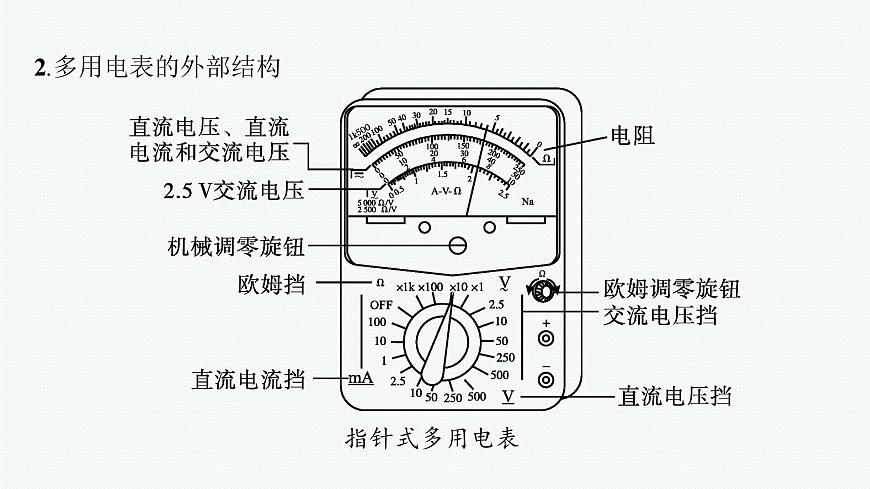

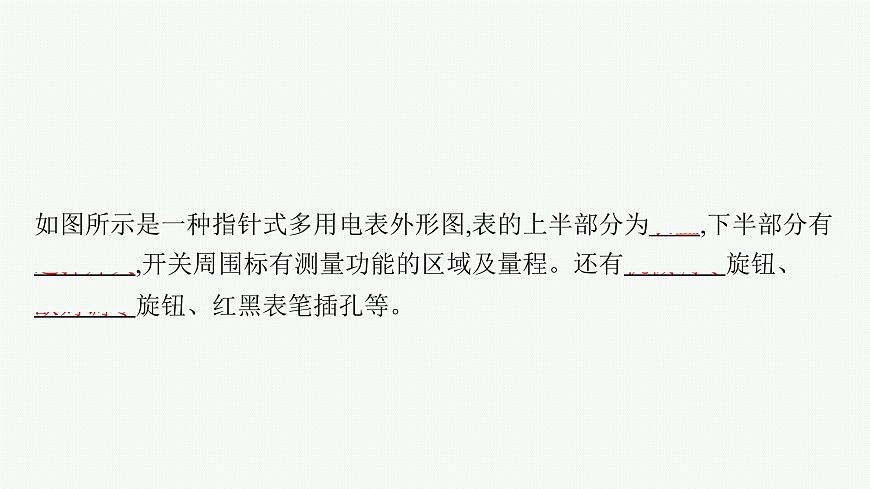

如圖所示是一種指針式多用電表外形圖,表的上半部分為表盤,下半部分有選擇開關,開關周圍標有測量功能的區域及量程。還有機械調零旋鈕、歐姆調零旋鈕、紅黑表筆插孔等。
二、用多用電表測量電學量1.實驗?zāi)康?1)用多用電表測量電路元件的電壓值。(2)用多用電表測量電路元件的電流值。(3)用多用電表測量電阻的電阻值。2.實驗器材多用電表、不同阻值的電阻、學生電源、小燈泡、滑動變阻器、開關、導線等。
3.實驗原理與設計如圖是一種測量直流電流、電壓和電阻的多用電表原理示意圖。
(1)當選擇開關撥至觸點1或2,表頭與電阻并聯,所以1、2為電流擋,由于并聯阻值的大小不同,量程也不同,1的量程較大。(2)當選擇開關撥至觸點3或4時,表頭與電阻串聯,所以3、4為電壓擋。由于串聯阻值的大小不同,量程也不同。(3)當選擇開關撥至觸點5時,接通內部電源,此時為歐姆擋。
4.實驗步驟(1)用多用電表測量電路元件的電壓值①觀察多用電表指針是否在零刻度,若不在零刻度,則用螺絲刀轉動機械調零旋鈕,使指針停于左端零刻度。②用直流電源對小燈泡正常供電。根據待測電壓的估測值,將選擇開關旋轉到直流電壓擋的適當量程。
③將紅、黑表筆分別插入“+”“-”插孔,用紅、黑表筆使多用電表并聯在小燈泡兩端,注意使電流從“+”插孔流入多用電表,從“-”插孔流出多用電表,檢查無誤后再閉合開關S,如圖所示。④根據所選量程以及指針?biāo)傅目潭戎?讀出多用電表的示數。
(2)用多用電表測量通過電路元件的電流值①根據待測電流的估計值(未知時,從最大量程試測)。將選擇開關旋轉到直流電流擋的適當量程。
②將紅、黑表筆分別插入“+”“-”插孔,將多用電表串聯在電路中,使電流從紅表筆流入多用電表,從黑表筆流出。檢查無誤后再閉合開關S,如圖所示。③根據所選量程以及指針?biāo)傅目潭戎?讀出多用電表的示數。
(3)用多用電表測量電阻的電阻值①檢查多用電表指針是否仍在左端零刻度。②估測待測電阻的電阻值,將多用電表的選擇開關旋至合適倍率的歐姆擋。③將黑、紅表筆短接,調節歐姆調零旋鈕,使指針指在右端電阻零刻度處。④將表筆搭在待測電阻兩端,讀取被測電阻的阻值。通常電阻上的標稱值與測量值之間有誤差,算出對應的相對誤差。⑤實驗完成之后,將表筆從插孔拔出,并將選擇開關旋到“OFF”位置或交流電壓最高擋;若長期不用,應取出電池。
三、科學用電1.家庭用電(1)家庭電路組成:①家庭電路一般由兩根進戶線、電能表、保險設備、用電器、插座、導線、開關等組成。②進戶線:火線:火線跟零線間的電壓是220 V。零線:零線是與大地相連的,正常情況下零線跟大地之間的電壓是0。地線:在家庭里直接與大地相通的導線,這是為了安全另外加接的?；鹁€與地線之間的電壓是220 V,零線與地線之間的電壓是0。
③空氣斷路器:又名空氣開關,只要電路中電流超過額定電流,它就會自動斷開。
④觸電保護器(如右圖)。觸電保護器的電子線路能檢測到由于觸電或漏電所形成的其他電流通路引起火線與零線電流的微小差異,從而自動切斷電路,防止傷亡事故發生。
(2)故障處理:①斷路是由于導線沒有連接好、用電器燒壞或未安裝好等,使整個電路在某處斷開的狀態。這種故障可用測電筆進行檢測。②短路是火線和零線直接接觸形成的。短路時空氣斷路器會自動斷開,未查明原因,不能合上。
2.安全用電(1)火災:主要由短路和過載造成,導致電路中電流過大,線路會在較短時間內產生大量的熱量,從而造成火災。短路點還可能直接產生電火花和電弧,引起燃燒。過載時,應及時減少用電器的使用。(2)觸電:一般是人直接或間接接觸帶電體造成的。帶電體的電壓若高于36 V,人接觸就會導致觸電。人靠近高壓帶電體時,也可能導致觸電。(3)安全用電:避免一個插座同時插接多個較大功率的電器;不使用陳舊破損的開關及導線;有金屬外殼的電器應接地;防止火線裸露,避免電器沾水或受潮;開關、熔絲盒和電線附近,不要放置易燃物;發生火災,要迅速拉閘斷電,不要潑水救火;不要靠近高壓帶電體。發現有人觸電,不能直接接觸觸電者,應迅速切斷電源,或用干燥的木棍將電線挑開。
3.節約用電節約用電,不僅可以減少能源消耗,還可以減少環境污染。不要讓家電處于待機狀態。食物應先冷卻降溫再放入冰箱。冰箱內儲物量以不超過八分滿為宜。冬季的空調溫度設定不宜過高,夏季的空調溫度設定不宜過低。
【自我檢測】1.正誤判斷,判斷結果為錯誤的小題請說明原因。(1)多用電表所有刻度線都是均勻的。(　　)解析 多用電表的直流電流、電壓刻度線是均勻的,電阻刻度線是不均勻的。答案 ×(2)用多用電表無論是測電壓或是測電流時電流總是從紅表筆流入,從黑表筆流出。(　　)答案 √
(3)使用多用電表歐姆擋測電阻時,指針擺動角度越大,測量越精確。(　　)解析 使用多用電表歐姆擋測電阻時,指針盡量指到中間位置附近。答案 ×(4)歐姆表的每一擋的測量范圍都是0~+∞,所以使用過程中可以不用換擋,直接測電阻。(　　)解析 使用多用電表歐姆擋測電阻時,指針盡量指到中間位置附近,測量準確,不同阻值要換用相關擋位測量。答案 ×(5)利用多用電表的電流擋和電壓擋時,用法和電流表、電壓表相同。(　　)答案 √
2.(多選)如圖所示是簡化的多用電表的電路圖。選擇開關S與不同接點連接,就組成不同的電表,已知R3
