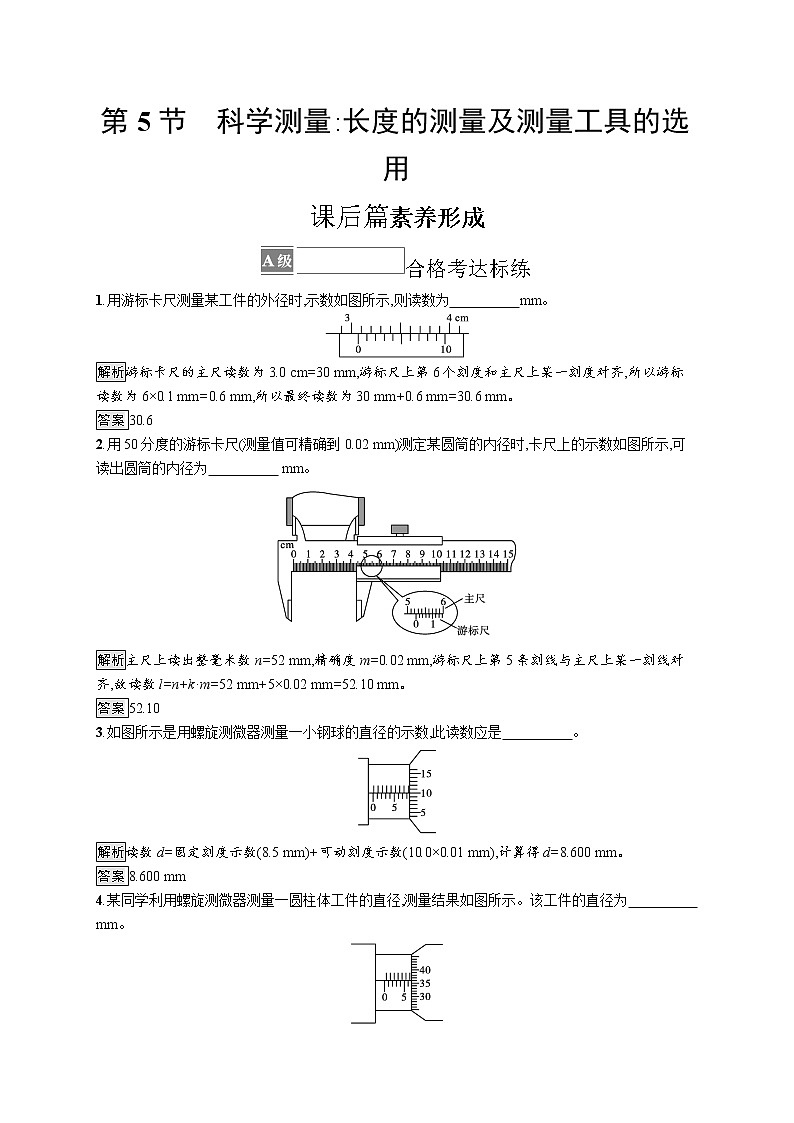

第5節　科學測量:長度的測量及測量工具的選用課后篇素養形成合格考達標練1.用游標卡尺測量某工件的外徑時,示數如圖所示,則讀數為　　　　　mm。 解析游標卡尺的主尺讀數為3.0 cm=30 mm,游標尺上第6個刻度和主尺上某一刻度對齊,所以游標讀數為6×0.1 mm=0.6 mm,所以最終讀數為30 mm+0.6 mm=30.6 mm。答案30.62.用50分度的游標卡尺(測量值可精確到0.02 mm)測定某圓筒的內徑時,卡尺上的示數如圖所示,可讀出圓筒的內徑為　　　　　 mm。 解析主尺上讀出整毫米數n=52 mm,精確度m=0.02 mm,游標尺上第5條刻線與主尺上某一刻線對齊,故讀數l=n+k·m=52 mm+5×0.02 mm=52.10 mm。答案52.103.如圖所示是用螺旋測微器測量一小鋼球的直徑的示數,此讀數應是　　　　　。 解析讀數d=固定刻度示數(8.5 mm)+可動刻度示數(10.0×0.01 mm),計算得d=8.600 mm。答案8.600 mm4.某同學利用螺旋測微器測量一圓柱體工件的直徑,測量結果如圖所示。該工件的直徑為　　　　　mm。 解析螺旋測微器的固定刻度為6.5 mm,可動刻度為36.0×0.01 mm=0.360 mm,所以最終讀數為6.5 mm+0.360 mm=6.860 mm。答案6.860(6.858~6.862均正確)5.某同學在進行螺旋測微器的讀數練習時示數分別如圖甲、乙所示,則甲圖讀數為　　　　　mm,則乙圖讀數為　　　　　mm。 解析圖甲螺旋測微器的固定刻度半毫米刻度沒有露出,可動刻度為47.8×0.01 mm=0.478 mm,所以最終讀數為0 mm+0.478 mm=0.478 mm;圖乙螺旋測微器的固定刻度半毫米刻度已經露出,固定刻度為0.5 mm,可動刻度為2.8×0.01 mm=0.028 mm,所以最終讀數為0.5 mm+0.028 mm=0.528 mm。答案0.478(0.475~0.479均正確)　0.528(0.525~0.529均正確) 等級考提升練6.現有一合金制成的圓柱體用螺旋測微器測量該圓柱體的直徑,用游標卡尺測量該圓柱體的長度,螺旋測微器和游標卡尺的示數如圖甲和圖乙所示,由圖甲讀得圓柱體的直徑為　　　　　mm,由圖乙讀得圓柱體的長度為　　　　　cm。 解析由圖甲所示可知,螺旋測微器固定刻度示數為2.5 mm,游標尺示數為21.0×0.01 mm=0.210 mm,螺旋測微器示數為2.5 mm+0.210 mm=2.710 mm;由圖乙所示可知,游標卡尺主尺示數為3.9 cm=39 mm,游標尺示數為15×0.05 mm=0.75 mm,游標卡尺示數為39 mm+0.75 mm=39.75 mm=3.975 cm。答案(1)2.710　(2)3.9757.(1)用螺旋測微器測圓柱體的直徑時,示數如圖甲所示,此示數為　　　　　mm。 (2)一游標卡尺的主尺最小分度為1 mm,游標上有10個小等分間隔,現用此游標卡尺來測量工件的直徑,如圖乙所示。該工件的直徑為　　　　　mm。 解析(1)螺旋測微器的固定刻度讀數為8 mm,可動刻度讀數為0.01×11.7 mm=0.117 mm。所以最終讀數為8 mm+0.117 mm=8.117 mm,由于需要估讀,所以在范圍8.116~8.118內均正確。(2)游標卡尺的固定刻度讀數為29 mm,游標讀數為0.1×8=0.8 mm,所以最終讀數為29 mm+0.8 mm=29.8 mm。答案(1)8.117(8.116~8.118均正確)　(2)29.8
