高中物理人教版 (2019)必修 第三冊1 磁場 磁感線課時練習

這是一份高中物理人教版 (2019)必修 第三冊1 磁場 磁感線課時練習，共6頁。試卷主要包含了指南針是我國古代四大發明之一，物理實驗都需要有一定的控制條件等內容，歡迎下載使用。

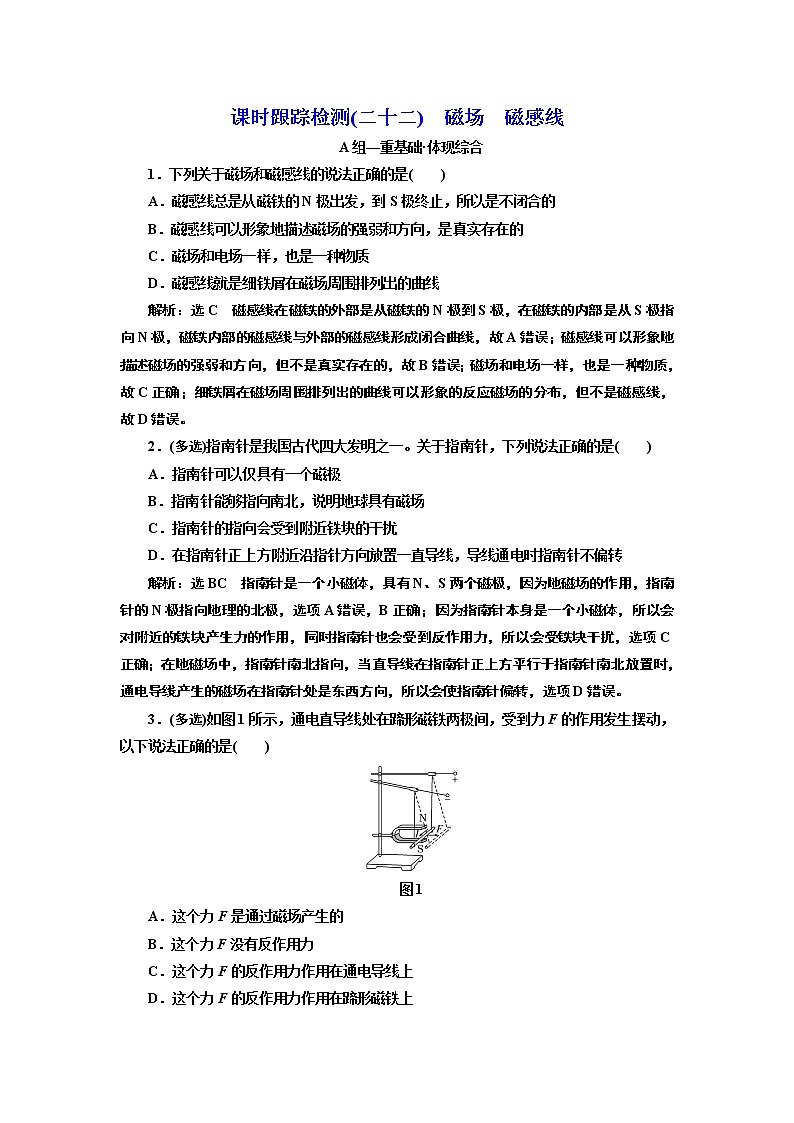

課時跟蹤檢測(二十二)  磁場　磁感線A組—重基礎·體現綜合1．下列關于磁場和磁感線的說法正確的是(　　)A．磁感線總是從磁鐵的N極出發，到S極終止，所以是不閉合的B．磁感線可以形象地描述磁場的強弱和方向，是真實存在的C．磁場和電場一樣，也是一種物質D．磁感線就是細鐵屑在磁場周圍排列出的曲線解析：選C　磁感線在磁鐵的外部是從磁鐵的N極到S極，在磁鐵的內部是從S極指向N極，磁鐵內部的磁感線與外部的磁感線形成閉合曲線，故A錯誤；磁感線可以形象地描述磁場的強弱和方向，但不是真實存在的，故B錯誤；磁場和電場一樣，也是一種物質，故C正確；細鐵屑在磁場周圍排列出的曲線可以形象的反應磁場的分布，但不是磁感線，故D錯誤。2．(多選)指南針是我國古代四大發明之一。關于指南針，下列說法正確的是(　　)A．指南針可以僅具有一個磁極B．指南針能夠指向南北，說明地球具有磁場C．指南針的指向會受到附近鐵塊的干擾D．在指南針正上方附近沿指針?lè)较蚍胖靡恢睂?dǎo)線，導線通電時指南針不偏轉解析：選BC　指南針是一個小磁體，具有N、S兩個磁極，因?yàn)榈卮艌?chǎng)的作用，指南針的N極指向地理的北極，選項A錯誤，B正確；因?yàn)橹改厢槺旧硎且粋€(gè)小磁體，所以會對附近的鐵塊產生力的作用，同時指南針也會受到反作用力，所以會受鐵塊干擾，選項C正確；在地磁場中，指南針南北指向，當直導線在指南針正上方平行于指南針南北放置時，通電導線產生的磁場在指南針處是東西方向，所以會使指南針偏轉，選項D錯誤。3．(多選)如圖1所示，通電直導線處在蹄形磁鐵兩極間，受到力F的作用發生擺動，以下說法正確的是(　　)圖1A．這個力F是通過磁場產生的B．這個力F沒有反作用力C．這個力F的反作用力作用在通電導線上D．這個力F的反作用力作用在蹄形磁鐵上解析：選AD　蹄形磁鐵通過磁鐵的磁場對通電導線產生了力的作用，同時通電導線也通過導線的磁場對蹄形磁鐵產生了力的作用。4．(多選)如圖2所示，小磁針的指向正確的是(　　)圖2解析：選ABD　小磁針靜止時N極的指向?yàn)樵撎幋艌?chǎng)方向，由安培定則可知A中螺線管內的磁場方向向左，A正確；B中赤道處的磁場方向由南向北，B正確；C中小磁針?biāo)谔幍拇艌?chǎng)方向向下，C錯誤；D中U形磁體間的磁場向右，D正確。5.如圖3是條形磁鐵的部分磁感線分布示意圖，關于圖中a、b兩點磁場的描述，正確的是(　　)圖3A．a點的磁場方向?yàn)閳D中Ba指向B．b點的磁場方向?yàn)閳D中Bb指向C．a點的磁場較強，b點的磁場較弱D．a點的磁場較弱，b點的磁場較強解析：選C　磁感線上某點的切線方向表示該點磁場的方向，題圖中a、b兩點的磁場方向均是錯誤的，故A、B錯誤；磁感線疏密表示磁場的強弱，a點的磁感線比較密，則a點的磁場較強，b點的磁場較弱，故C正確，D錯誤。6．如圖4所示為電流產生磁場的分布圖，其中正確的是(　　)圖4解析：選D　電流方向向上，由右手螺旋定則可得磁場方向?yàn)槟鏁r(shí)針(從上向下看)，故A錯誤；電流方向向下，由右手螺旋定則可得磁場方向?yàn)轫槙r(shí)針(從上向下看)，故B錯誤；題圖C、D中電流為環形電流，由右手螺旋定則可知，內部磁場方向應向右，故C錯誤，故D正確。7．如圖5所示，彈簧測力計下掛一鐵球，將彈簧測力計自左向右從條形磁鐵上方緩慢移動時，彈簧測力計的示數(　　)圖5A．不變B．逐漸減小C．先減小后增大D．先增大后減小解析：選C　磁鐵上磁極的磁性最強，對鐵球的吸引力最大，所以鐵球自左向右移動時，所受磁鐵的吸引力先減小后增大，彈簧測力計的示數也隨之先減小后增大，故選C。8．將A、B兩個磁環先后套在光滑的木支架上，并使兩磁環相對的磁極極性相同，此時可以看到上方的磁環A“懸浮”在空中，如圖6所示，設兩磁環受到的重力相等且都為G，則磁環B對木支架底座的壓力F與重力G的大小關系是(　　)圖6A．F＜G  B．F＝GC．G＜F＜2G  D．F＝2G解析：選D　由A、B兩磁環相對的磁極極性相同，知它們之間相互作用力是斥力，A懸浮在空中，說明A受力平衡，因此，A受到的重力和B對A的排斥力大小相等，根據牛頓第三定律，B受到A的斥力大小等于G，對B受力分析可知，B受到重力、向下的斥力和底座對B向上的支持力，B靜止，所以F支＝2G，所以B對底座的壓力F等于2G。9．物理實驗都需要有一定的控制條件。奧斯特做電流磁效應實驗時，應排除地磁場對實驗的影響。關于奧斯特的實驗，下列說法中正確的是(　　)A．該實驗必須在地球赤道上進行B．通電直導線應該豎直放置C．通電直導線應該水平東西方向放置D．通電直導線應該水平南北方向放置解析：選D　小磁針靜止時指向南北，說明地磁場的方向?yàn)槟媳狈较颍?dāng)導線南北方向放置時，能產生東西方向的磁場，把小磁針?lè)胖迷谠撎帟r(shí)，可有明顯的偏轉，故選D。B組—重應用·體現創新10．(多選)關于安培分子電流假說的說法正確的是(　　)A．安培觀察到物質內部有分子電流存在就提出了假說B．為了解釋磁鐵產生磁場的原因，安培提出了假說C．事實上物體內部都存在類似的分子電流D．據后來科學家研究，原子內電子繞核旋轉形成環形電流與安培分子電流假說相符解析：選BCD　安培為了解釋磁鐵產生磁場的原因，提出的分子環形電流假說，認為在物質微粒內部，存在著一種環形電流——分子電流，分子電流使每個物質微粒都形成一個微小的磁體，未被磁化的物體，分子電流的方向雜亂無章，對外不顯磁性；磁化時，分子電流的方向大致相同，于是對外界顯示出磁性，說明了磁現象產生的本質，故A錯誤，B正確；安培提出了分子環形電流假說，事實上物體內部都存在類似的分子電流，故C正確；安培提出了分子環形電流假說后，根據科學家研究，原子內電子繞核旋轉形成環形電流與安培分子電流假說相符，故D正確。11．如圖7所示，一通電螺線管通有圖示電流，1、2、4小磁針?lè)旁诼菥€管周圍，3小磁針?lè)旁诼菥€管內部，四個小磁針靜止在如圖所示位置，則四個小磁針的N、S極標注正確的是(　　)圖7A．1  B．2C．3  D．4解析：選B　小磁針靜止時的N極指向?yàn)樵撎幍拇鸥芯€方向，根據安培定則可知通電螺線管的右端為N極，左端為S極，內部磁感線方向是從左到右，故只有2小磁針的N、S極標注正確，故B正確。12.如圖8所示為磁場作用力演示儀中的線圈，當在線圈中心處掛上一個小磁針，且與線圈在同一平面內，則當線圈中通以如圖所示方向的電流時(　　)圖8A．小磁針N極向里轉B．小磁針N極向外轉C．小磁針在紙面內向左擺動D．小磁針在紙面內向右擺動解析：選A　由于線圈中電流沿順時針?lè)较?，根?jù)安培定則可以確定，線圈內部軸線上磁感線方向垂直于紙面向里，而小磁針N極受力方向和磁感線方向相同，故小磁針N極向里轉，故A正確。13．(多選)磁場中某區域的磁感線如圖9所示，a、b、c、d、e是磁場中的5個點，b、e兩點所在的磁感線為一直線，其中c、d兩點關于該直線對稱，下面說法正確的是(　　)圖9A．這5個位置中，e點的磁場最強B．a點沒有磁感線穿過，所以a點磁場一定為零C．c、d兩點關于直線對稱，所以c、d兩點磁場方向相同D．b、e兩點在同一直線上，所以b、e兩點磁場方向相同解析：選AD　從磁感線分布情況看，e點位置的磁感線分布最密集，磁場最強，A正確；a處磁感線相對其他位置比較稀疏，a處磁場較弱，但并不是零，B錯誤；在c、d兩點處的磁感線的切線方向表示c、d點的磁場方向，所以c、d兩點的磁場方向并不相同，C錯誤；b、e兩點處的磁感線在同一直線上，所以b、e兩點磁場方向相同，故D正確。14.如圖10所示，長直導線AB、螺線管C、電磁鐵D三者串聯在同一電路中，它們之間相距較遠，產生的磁場互不影響，開關S閉合后，圖中所示的四個可自由轉動的小磁針a、b、c、d的北極(黑色一端)靜止時的指向正確的是(　　)圖10A．a  B．bC．c  D．d解析：選B　可自由轉動的小磁針在磁場中靜止時的北極指向與其所在處磁感線的方向一致，通電直導線AB周圍的磁感線是以導線AB上各點為圓心的同心圓，且都在與導線垂直的平面上，其方向?yàn)槟鏁r(shí)針?lè)较?/span>(俯視)，A錯誤；通電螺線管C周圍的磁感線分布與條形磁鐵周圍的磁感線分布相似，可知小磁針b處的磁感線方向由右指向左，小磁針c處的磁感線方向由左指向右，B正確，C錯誤；電磁鐵D周圍的磁感線分布與蹄形磁鐵周圍的磁感線分布相似，可知小磁針d處的磁感線方向由左指向右，D錯誤。15.如圖11所示，一束電子沿z軸正向流動，則在圖中y軸上A點的磁場方向是(　　)圖11A．沿＋x方向B．沿－x方向C．沿＋y方向D．沿－y方向解析：選A　電子流沿z軸正向流動，電流方向沿z軸負向，由安培定則可以判斷電流激發的磁場以z軸為中心沿順時針?lè)较?/span>(沿z軸負方向看)，通過y軸A點時方向向外，即沿x軸正向，故選項A正確。16．如圖12所示，甲、乙是直線電流的磁場，丙、丁是環形電流的磁場，戊、己是通電螺線管的磁場，試在各圖中補畫出電流方向或磁感線方向。圖12答案：如圖所示：
