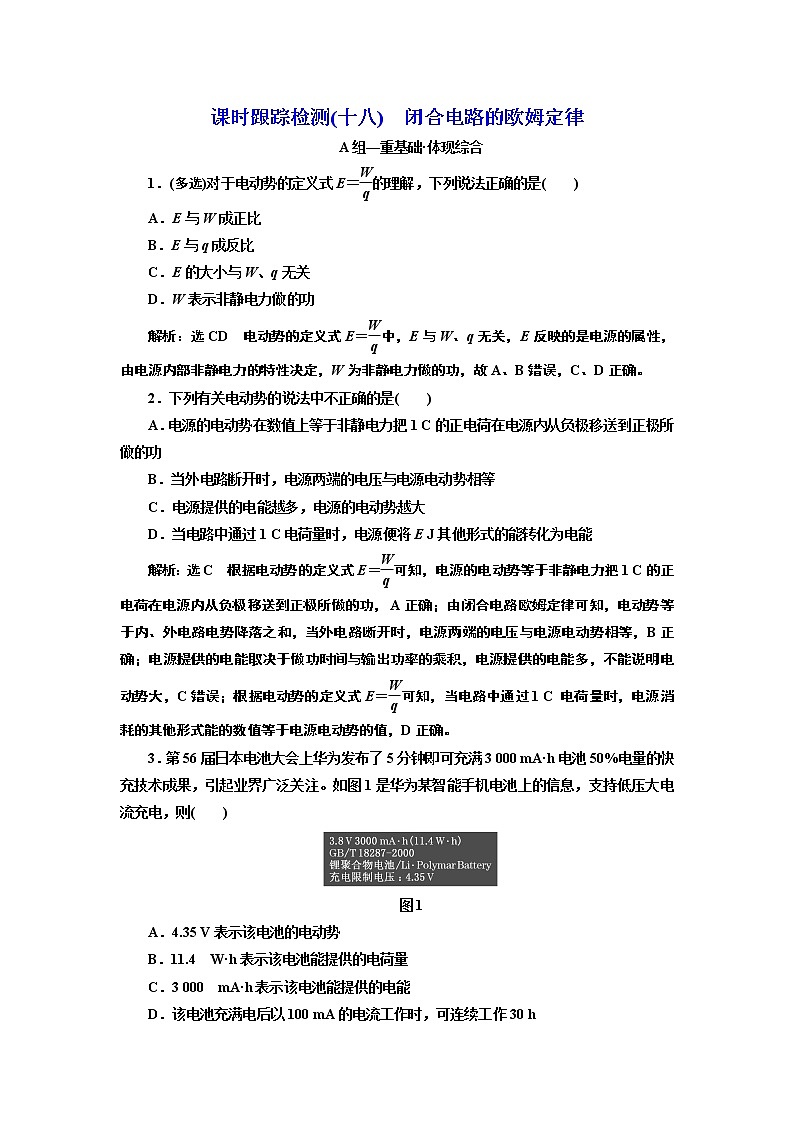

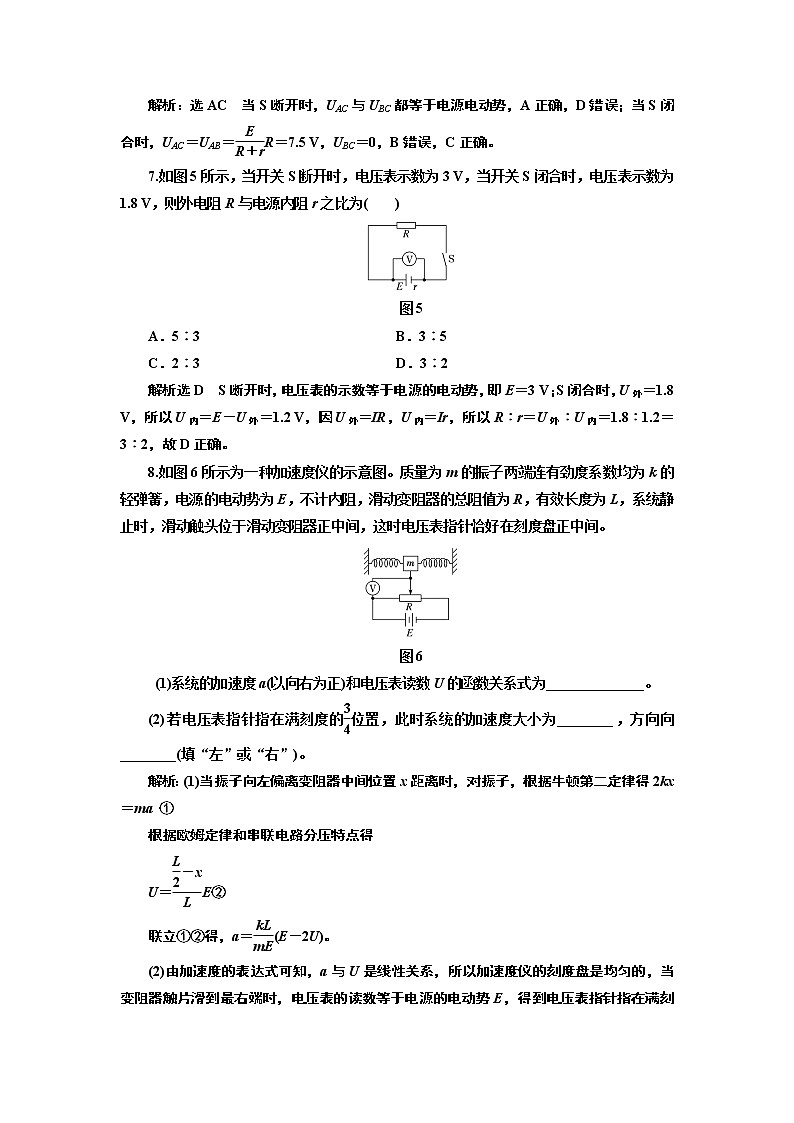

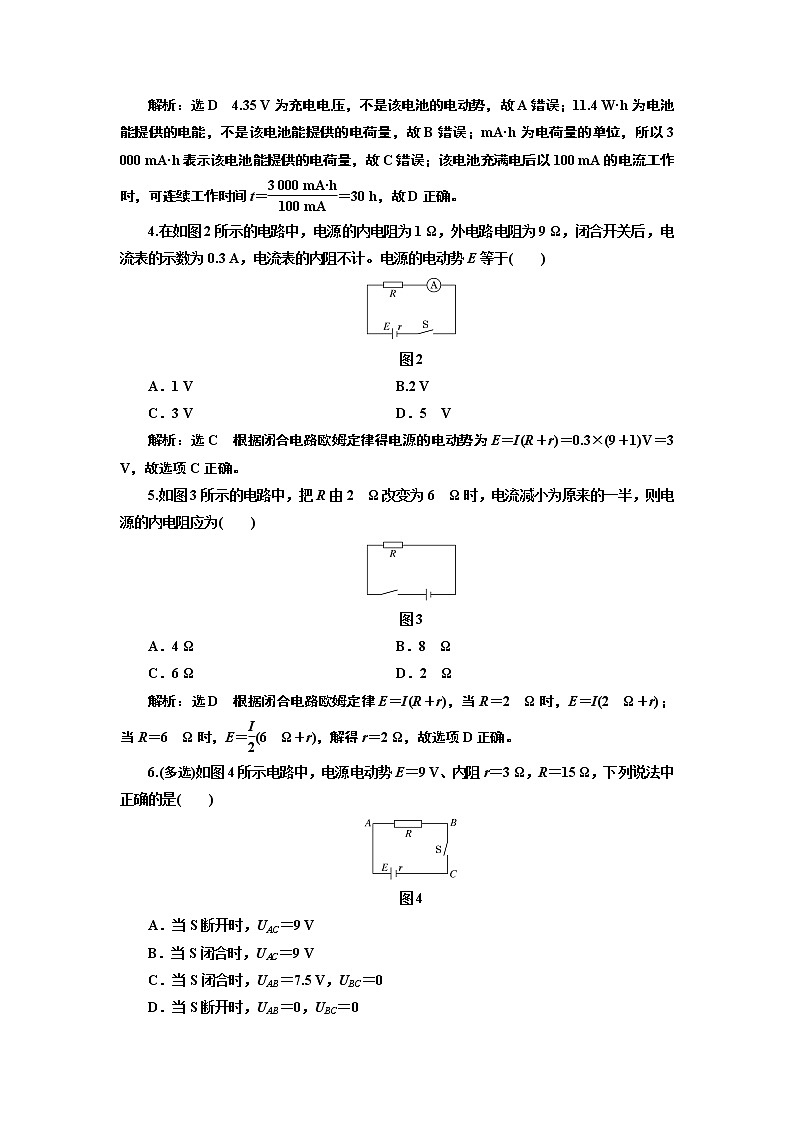

課時跟蹤檢測(十八)  閉合電路的歐姆定律A組—重基礎·體現綜合1．(多選)對于電動勢的定義式E＝的理解，下列說法正確的是(　　)A．E與W成正比B．E與q成反比C．E的大小與W、q無關D．W表示非靜電力做的功解析：選CD　電動勢的定義式E＝中，E與W、q無關，E反映的是電源的屬性，由電源內部非靜電力的特性決定，W為非靜電力做的功，故A、B錯誤，C、D正確。2．下列有關電動勢的說法中不正確的是(　　)A．電源的電動勢在數值上等于非靜電力把1 C的正電荷在電源內從負極移送到正極所做的功B．當外電路斷開時，電源兩端的電壓與電源電動勢相等C．電源提供的電能越多，電源的電動勢越大D．當電路中通過1 C電荷量時，電源便將E J其他形式的能轉化為電能解析：選C　根據電動勢的定義式E＝可知，電源的電動勢等于非靜電力把1 C的正電荷在電源內從負極移送到正極所做的功，A正確；由閉合電路歐姆定律可知，電動勢等于內、外電路電勢降落之和，當外電路斷開時，電源兩端的電壓與電源電動勢相等，B正確；電源提供的電能取決于做功時間與輸出功率的乘積，電源提供的電能多，不能說明電動勢大，C錯誤；根據電動勢的定義式E＝可知，當電路中通過1 C 電荷量時，電源消耗的其他形式能的數值等于電源電動勢的值，D正確。3．第56屆日本電池大會上華為發布了5分鐘即可充滿3 000 mA·h電池50%電量的快充技術成果，引起業界廣泛關注。如圖1是華為某智能手機電池上的信息，支持低壓大電流充電，則(　　)圖1A．4.35 V表示該電池的電動勢B．11.4  W·h表示該電池能提供的電荷量C．3 000  mA·h表示該電池能提供的電能D．該電池充滿電后以100 mA的電流工作時，可連續工作30 h解析：選D　4.35 V為充電電壓，不是該電池的電動勢，故A錯誤；11.4 W·h為電池能提供的電能，不是該電池能提供的電荷量，故B錯誤；mA·h為電荷量的單位，所以3 000 mA·h表示該電池能提供的電荷量，故C錯誤；該電池充滿電后以100 mA的電流工作時，可連續工作時間t＝＝30 h，故D正確。4.在如圖2所示的電路中，電源的內電阻為1 Ω，外電路電阻為9 Ω，閉合開關后，電流表的示數為0.3 A，電流表的內阻不計。電源的電動勢E等于(　　)圖2A．1 V　　　　　　 B.2 VC．3 V  D．5  V解析：選C　根據閉合電路歐姆定律得電源的電動勢為E＝I(R＋r)＝0.3×(9＋1)V＝3 V，故選項C正確。5.如圖3所示的電路中，把R由2  Ω改變?yōu)?/span>6  Ω時，電流減小為原來的一半，則電源的內電阻應為(　　)圖3A．4 Ω   B．8  ΩC．6 Ω   D．2  Ω解析：選D　根據閉合電路歐姆定律E＝I(R＋r)，當R＝2  Ω時，E＝I(2  Ω＋r)；當R＝6  Ω時，E＝(6  Ω＋r)，解得r＝2 Ω，故選項D正確。6.(多選)如圖4所示電路中，電源電動勢E＝9 V、內阻r＝3 Ω，R＝15 Ω，下列說法中正確的是(　　)圖4A．當S斷開時，UAC＝9 VB．當S閉合時，UAC＝9 VC．當S閉合時，UAB＝7.5 V，UBC＝0D．當S斷開時，UAB＝0，UBC＝0解析：選AC　當S斷開時，UAC與UBC都等于電源電動勢，A正確，D錯誤；當S閉合時，UAC＝UAB＝R＝7.5 V，UBC＝0，B錯誤，C正確。7.如圖5所示，當開關S斷開時，電壓表示數為3 V，當開關S閉合時，電壓表示數為1.8 V，則外電阻R與電源內阻r之比為(　　)圖5A．5∶3  B．3∶5C．2∶3  D．3∶2解析：選D　S斷開時，電壓表的示數等于電源的電動勢，即E＝3 V；S閉合時，U外＝1.8 V，所以U內＝E－U外＝1.2 V，因U外＝IR，U內＝Ir，所以R∶r＝U外∶U內＝1.8∶1.2＝3∶2，故D正確。8.如圖6所示為一種加速度儀的示意圖。質量為m的振子兩端連有勁度系數均為k的輕彈簧，電源的電動勢為E，不計內阻，滑動變阻器的總阻值為R，有效長度為L，系統靜止時，滑動觸頭位于滑動變阻器正中間，這時電壓表指針恰好在刻度盤正中間。圖6 (1)系統的加速度a(以向右為正)和電壓表讀數U的函數關系式為______________。(2)若電壓表指針指在滿刻度的位置，此時系統的加速度大小為________，方向向________(填“左”或“右”)。解析：(1)當振子向左偏離變阻器中間位置x距離時，對振子，根據牛頓第二定律得2kx＝ma ①根據歐姆定律和串聯電路分壓特點得U＝E②聯立①②得，a＝(E－2U)。(2)由加速度的表達式可知，a與U是線性關系，所以加速度儀的刻度盤是均勻的，當變阻器觸片滑到最右端時，電壓表的讀數等于電源的電動勢E，得到電壓表指針指在滿刻度的位置時電壓值U＝E。代入到加速度a的表達式得，a＝－，負號表示方向向左。答案：(1)a＝(E－2U)　(2)　左B組—重應用·體現創新9．“神舟九號”與“天宮一號”的成功對接，使中國空間站建設邁出了堅實的一步。飛行器在太空飛行，主要靠太陽能電池提供能量。有一太陽能電池板，測得它的開路電壓為800 mV，短路電流為40 mA。若將該電池板與一阻值為20 Ω的電阻連成一閉合電路，則它的路端電壓是(　　)A．0.1 V   B．0.2 VC．0.3 V   D．0.4 V解析：選D　電池沒有接入外電路時，路端電壓等于電池電動勢，所以電動勢E＝800 mV，由閉合電路歐姆定律得短路電流I短＝，所以電池內阻r＝＝ Ω＝20 Ω，該電池與20 Ω的電阻連成閉合電路時，電路中電流I＝＝ mA＝20   mA，所以路端電壓U＝IR＝400  mV＝0.4 V，D正確。10.如圖7所示的電路，電源內阻不可忽略。開關S閉合后，在變阻器R0的滑動端向下滑動的過程中(　　)圖7A．電壓表與電流表的示數都減小B．電壓表與電流表的示數都增大C．電壓表的示數增大，電流表的示數減小D．電壓表的示數減小，電流表的示數增大解析：選A　由變阻器R0的滑動端向下滑可知R0連入電路的有效電阻減小，則R外減小，由I＝可知I增大，由U內＝Ir可知U內增大，由E＝U內＋U外可知U外減小，故電壓表示數減小。由U1＝IR1可知U1增大，由U外＝U1＋U2可知U2減小，由I2＝可知電流表示數變小，故A正確。11.硅光電池是一種太陽能電池，具有低碳環保的優點，如圖8所示，圖線a是該電池在某光照強度下路端電壓U和電流I的關系圖像(電池內阻不是常數)，圖線b是某電阻R的U-I圖像，在該光照強度下將它們組成閉合回路時，硅光電池的內阻為(　　)圖8A．8.0  Ω   B．10  ΩC．12  Ω   D．12.5 Ω解析：選A　由閉合電路歐姆定律得U＝E－Ir，當I＝0時，E＝U，由圖線a與縱軸的交點讀出電動勢E＝3.6 V。根據兩圖線交點處的狀態可知，電阻的電壓U1＝2 V，電流I1＝0.2  A，則內阻r＝＝ Ω＝8.0 Ω，A正確。12.如圖9所示，電源電動勢為6  V，內阻為1 Ω，R1＝5  Ω，R2＝10  Ω，滑動變阻器R3阻值變化范圍為0～10  Ω，求電路中的總電流的變化范圍。圖9解析：當R3阻值為零時，R2被短路，外電阻最小，電流最大。R外＝R1＝5 Ω，I＝＝ A＝1 A。當R3阻值為10 Ω時，外電阻最大，電流最小。R并＝＝5  Ω，R外′＝R1＋R并＝10 Ω，I′＝＝   A≈0.55  A。答案：0.55～1  A13.在如圖10所示的電路中，R1＝2 Ω，R2＝R3＝4 Ω，當開關K接a時，R2上消耗的電功率為4 W，當開關K接b時，電壓表示數為4.5  V，試求：圖10(1)開關K接a時，通過電源的電流和電源兩端的電壓；(2)電源的電動勢和內電阻；(3)開關K接c時，通過R2的電流。解析：(1)開關K接a時，R1被短路，由P2＝I2R2得：通過電源的電流為：I＝1 A電源兩端的電壓等于R2兩端的電壓為：U＝IR2＝1×4 V＝4 V。(2)由閉合電路歐姆定律得：當開關K接a時，有：E＝U＋Ir，當開關K接b時，電壓表示數為4.5 V，有：E＝U′＋r聯立解得：E＝6 V，r＝2 Ω。(3)當開關K接c時，通過R2的電流為：I′＝·＝0.5 A。答案：(1)1 A　4   V　(2)6  V　2  Ω(3)0.5  A
