2023年中考物理高頻考點專題強化-電流的測量

這是一份2023年中考物理高頻考點專題強化-電流的測量，共11頁。

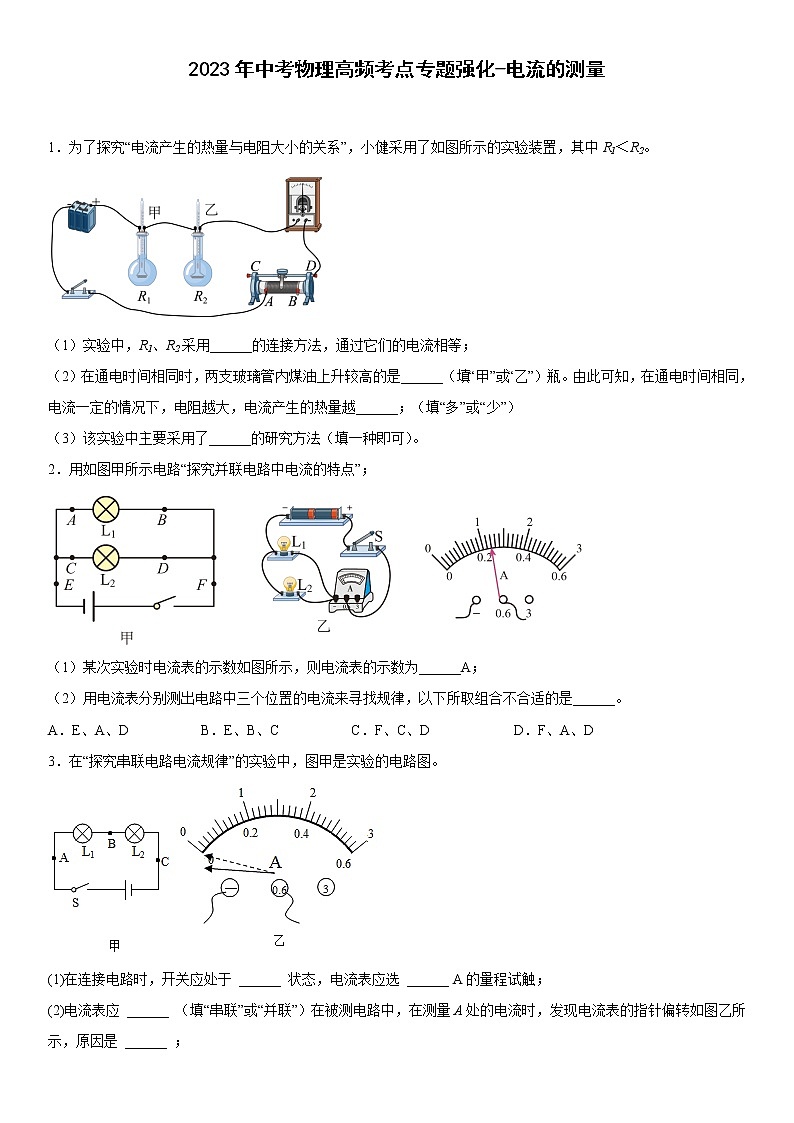

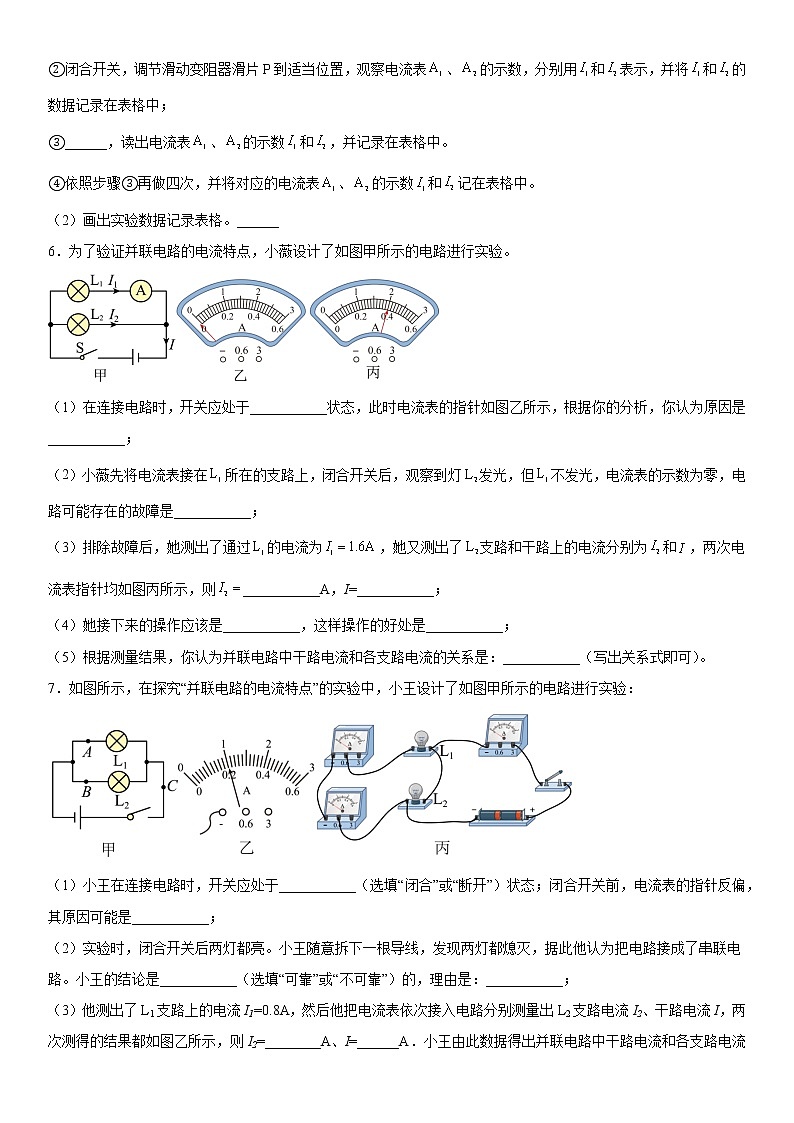

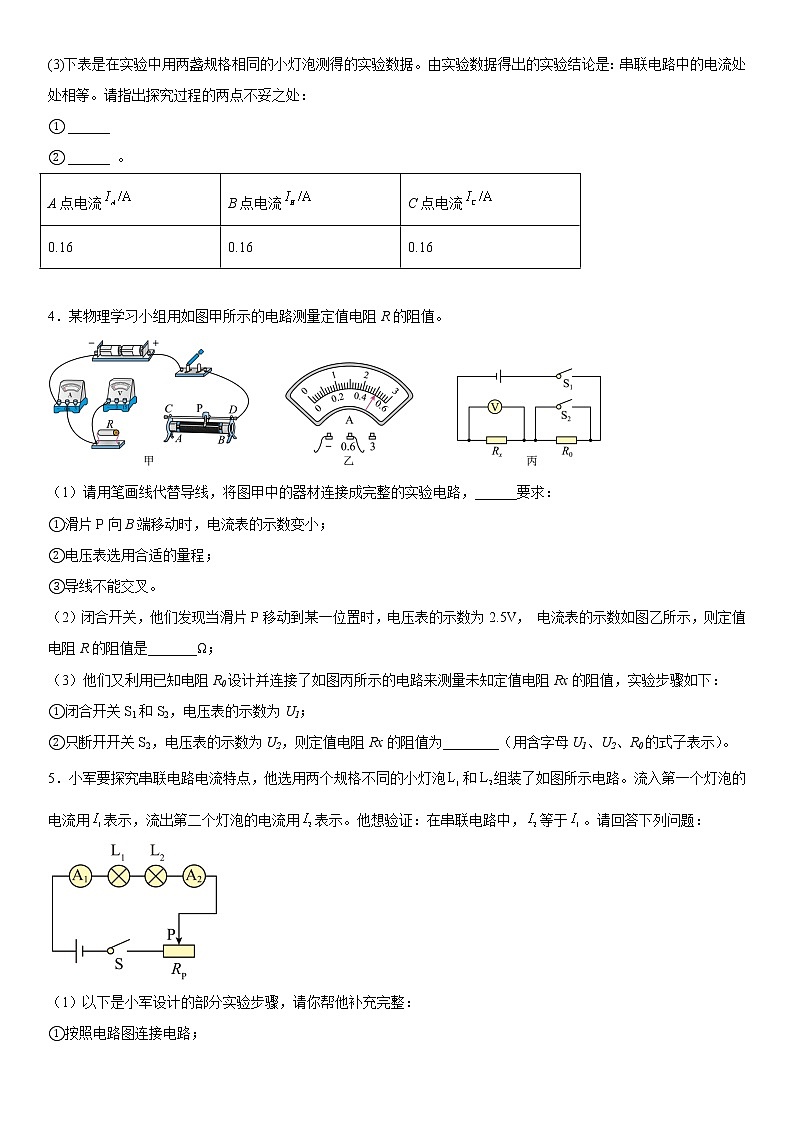

2023年中考物理高頻考點專題強化-電流的測量 1．為了探究“電流產生的熱量與電阻大小的關系”，小健采用了如圖所示的實驗裝置，其中R1＜R2。（1）實驗中，R1、R2采用______的連接方法，通過它們的電流相等；（2）在通電時間相同時，兩支玻璃管內煤油上升較高的是______（填“甲”或“乙”）瓶。由此可知，在通電時間相同，電流一定的情況下，電阻越大，電流產生的熱量越______；（填“多”或“少”）（3）該實驗中主要采用了______的研究方法（填一種即可）。2．用如圖甲所示電路“探究并聯電路中電流的特點”；（1）某次實驗時電流表的示數如圖所示，則電流表的示數為______A；（2）用電流表分別測出電路中三個位置的電流來尋找規律，以下所取組合不合適的是______。A．E、A、D                  B．E、B、C                  C．F、C、D                     D．F、A、D3．在“探究串聯電路電流規律”的實驗中，圖甲是實驗的電路圖。(1)在連接電路時，開關應處于 ______ 狀態，電流表應選 ______ A的量程試觸；(2)電流表應 ______ （填“串聯”或“并聯”）在被測電路中，在測量A處的電流時，發現電流表的指針偏轉如圖乙所示，原因是 ______ ；(3)下表是在實驗中用兩盞規格相同的小燈泡測得的實驗數據。由實驗數據得出的實驗結論是：串聯電路中的電流處處相等。請指出探究過程的兩點不妥之處：① ______② ______ 。A點電流B點電流C點電流0.160.160.16 4．某物理學習小組用如圖甲所示的電路測量定值電阻R的阻值。（1）請用筆畫線代替導線，將圖甲中的器材連接成完整的實驗電路，______要求：①滑片P向B端移動時，電流表的示數變??；②電壓表選用合適的量程；③導線不能交叉。（2）閉合開關，他們發現當滑片P移動到某一位置時，電壓表的示數為2.5V， 電流表的示數如圖乙所示，則定值電阻R的阻值是_______Ω；（3）他們又利用已知電阻R0設計并連接了如圖丙所示的電路來測量未知定值電阻Rx的阻值，實驗步驟如下：①閉合開關S1和S2，電壓表的示數為U1；②只斷開開關S2，電壓表的示數為U2，則定值電阻Rx的阻值為________（用含字母U1、U2、R0的式子表示）。5．小軍要探究串聯電路電流特點，他選用兩個規格不同的小燈泡和組裝了如圖所示電路。流入第一個燈泡的電流用表示，流出第二個燈泡的電流用表示。他想驗證：在串聯電路中，等于。請回答下列問題：（1）以下是小軍設計的部分實驗步驟，請你幫他補充完整：①按照電路圖連接電路；②閉合開關，調節滑動變阻器滑片P到適當位置，觀察電流表、的示數，分別用和表示，并將和的數據記錄在表格中；③______，讀出電流表、的示數和，并記錄在表格中。④依照步驟③再做四次，并將對應的電流表、的示數和記在表格中。（2）畫出實驗數據記錄表格。______6．為了驗證并聯電路的電流特點，小薇設計了如圖甲所示的電路進行實驗。（1）在連接電路時，開關應處于___________狀態，此時電流表的指針如圖乙所示，根據你的分析，你認為原因是___________； （2）小薇先將電流表接在所在的支路上，閉合開關后，觀察到燈發光，但不發光，電流表的示數為零，電路可能存在的故障是___________；（3）排除故障后，她測出了通過的電流為，她又測出了支路和干路上的電流分別為和，兩次電流表指針均如圖丙所示，則___________A，I=___________； （4）她接下來的操作應該是___________，這樣操作的好處是___________； （5）根據測量結果，你認為并聯電路中干路電流和各支路電流的關系是：___________（寫出關系式即可）。7．如圖所示，在探究“并聯電路的電流特點”的實驗中，小王設計了如圖甲所示的電路進行實驗：（1）小王在連接電路時，開關應處于___________（選填“閉合”或“斷開”）狀態；閉合開關前，電流表的指針?lè)雌?，其原因可能?/span>___________；（2）實驗時，閉合開關后兩燈都亮。小王隨意拆下一根導線，發現兩燈都熄滅，據此他認為把電路接成了串聯電路。小王的結論是___________（選填“可靠”或“不可靠”）的，理由是：___________；（3）他測出了L1支路上的電流I1=0.8A，然后他把電流表依次接入電路分別測量出L2支路電流I2、干路電流I，兩次測得的結果都如圖乙所示，則I2=________A、I=______A．小王由此數據得出并聯電路中干路電流和各支路電流的關系是_______（寫關系式即可）。但是同組的小明卻認為小王的做法是不科學的，他的理由是_______；（4）小明同學對實驗進行了改進，他在圖甲所示的電路中A、B、C三處各加一塊電流表，連接的電路如圖丙所示。這個電路中有一根導線接錯了，請?jiān)谶@根導線上打“×”，然后畫出正確的連接位置。(     )8．圖甲為研究并聯電路電流規律的實驗電路圖。（1）若要測量干路電流，則電流表應串聯在甲圖中的 _____（選填“A”、“B”或“C”）處；（2）閉合開關，發現L1亮，而L2不亮。小易認為L2不亮的原因是L2短路，你認為他的判斷是 _____（填“正確”或“錯誤”）的；（3）在測量A處的電流時，發現指針偏向圖乙位置，其原因是 _____；（4）糾正（2）（3）中錯誤后，測出 A、B、C三處的電流值如表所示。由此得出結論：并聯電路中，干路電流等于各支路電流之和，且各支路的電流相等。這個實驗在設計方案上還存在的不足之處是 _____（寫出一條）。位置ABC電流/A0.180.180.369．實驗小組的同學在“探究并聯電路的電流規律”時，設計了如圖甲所示的實驗電路圖：（1）連接電路時，開關應______；電流表在使用時，必須與所測電路用電器______（填“串聯”或“并聯”）；（2）實驗小組同學根據電路圖連接了如圖乙所示的實物圖，此時電流表測量的是______（選填“A”、“B”或“C”）點電流，電流表指針如圖丙所示，讀數為______A。若要測量通過燈泡L2的電流，請你在實物圖上只改動一根導線，完成電路連接______（在需改動的地方打“×”，并畫出重新連接后的導線）；（3）小組同學通過改接電路，分別測出了A、B、C三處電流IA、IB、IC，并把測得A、B、C各點的電流值填入如表：測量點ABC電流I/A0.180.26  分析表中數據，可以初步得到并聯電路的電流規律是：______（寫出IA、IB、IC的關系），你認為該方案中，實驗設計存在不足之處是______。10．小明在探究并聯電路電流規律的實驗中，如圖甲是實驗的電路圖。（1）他先將電流表接A處，閉合開關后，觀察到燈L2發光，但燈L1不發光，電流表的示數為零，電路可能存在的故障是：___________；（2）為了防止損壞電流表，若不能估計電流大小，選擇量程時，應先用 ___________（選填“大”或“小”）量程進行試觸，同時觀察電流表的指針偏轉情況，若指針的偏轉角度過小，應用電流表的 ___________（選填“大”或“小”）量程進行測量；（3）他在測量B處的電流時，發現電流表的指針偏轉如圖乙所示，原因是 ___________；在排除故障后，電流表的示數如圖丙所示，則電流表的示數為 ___________A；（4）在解決了以上問題后，將電流表分別接入 A、B、C三點處，閉合開關，測出了三組電流并記錄在表格中，得出了并聯電路的電流規律：___________。多次測量的目的是 ___________。測量次數A處的電流IA/AB處的電流IB/AC處的電流IC/A10.10 0.3420.200.260.4630.250.300.55 （5）實驗結束后，小明又利用器材連接了如圖丁所示的電路圖，當開關S由斷開到閉合時，電流表A2的示數 ___________（選填“變大”、“變小”或“不變”）。11．電冰箱是現代家庭中常見的家用電器，它內部的電路其實非常簡單。冰箱的壓縮機（主要部件是電動機，符號是M）和冷藏室內的照明燈能各自獨立工作、互不影響；溫控開關控制壓縮機，與冰箱門聯動的開關控制照明燈。（1）電動機與照明燈的連接方式為___________（選填“串聯”或“并聯”）；（2）請你在虛線框內完成電冰箱內部的電路圖；(        )（3）當打開冰箱門時門控開關S2閉合，照明燈“220V22W”正常發光；當溫度達到一定值時溫控開關S1自動閉合，此時通過電動機的電流為1.2A，通過計算回答：①此照明燈正常發光時的電流多大？此照明燈正常發光時的電阻多大？(        )②此電冰箱的電動機和照明燈同時正常工作1min，共消耗多少電能？(        )12．在探究并聯電路中干路電流與各支路電流的關系時，一班各組同學從甲、乙、丙、丁四種規格的燈中，選取兩個并聯起來接在相同電源上，組成如圖1所示的電路。然后把一個電流表分別接入電路中A、B、C處測量電流。并記錄數據。（1）小李將電流表接在A處，閉合開關，電流表示數如圖2所示，為使測量結果更準確，她應該斷開開關，_____，重新進行試驗。（2）小張閉合開關后，發現指針向“0”刻度的左側偏轉，存在的錯誤是_____。（3）在探究實驗開始連接電路時，李明組展示了如上圖3所示的實物圖，他們組想使電流表測量?jī)蔁舨⒙?lián)時的總電流，請用筆畫線代替導線幫李明組將實物圖連接完整___。實驗中電流表示數如圖4所示，則此時干路上的電流為_____A。（4）老師收集到幾個組的數據如表：組別L1規格L2規格IA/AIB/AIC/A1甲甲0.120.120.232乙丙0.150.200.353甲丁0.120.140.264甲丁0.160.180.30 對于測量數據的相關分析，以下說法正確的兩個是_____。A．第1組數據沒有測量誤差B．選用不同規格的燈進行實驗，可使結論更具普遍性C．分析多組數據是為了減小誤差D．第4組數據的偏差可能是電流表未調零引起的13．“探究串聯電路電流規律”的實驗中，如圖1所示是電流表測量電路中電流的電路圖。（1）連接電路過程中；開關應該 ___________；為了選定電流表的量程，應該先用電流表的 ___________量程試觸；（2）如果電流表示數如圖2所示，則測出的電流是 ___________A。若該同學發現同桌讀出的電流數據是自己的5倍，請指出同桌錯誤的原因：___________；（3）閉合開關前，同學所用的電流表指針位置如圖3所示，則同學的問題是 ___________。改正錯誤后，閉合開關時，發現電流表指針擺動如圖4所示。則同學出現的錯誤是 ___________；（4）再改正錯誤后，閉合開關，同學通過多次比較電流表A1和A2的示數。從而得出串聯電路中的電流規律：___________。14．在“探究并聯電路中電流的規律”實驗中，圖甲是實驗電路圖。（1）電流表應 _____（選填“串聯”或“并聯”）在被測電路中；若要測量通過燈L1電流，則電流表應接在圖甲中的 _____點；（2）小亮同學在測量C處的電流時，發現電流表的指針偏轉如圖乙所示，原因是 _____ ；（3）如表所示，這是小亮同學在某次實驗中測得的實驗數據。由實驗數據，小亮同學得出實驗結論：在并聯電路中，干路電流等于各支路電流之和，且各支路的電流相等，指出小亮同學的探究過程中的不妥之處：_____。IA/AIB/AIC/A0.20.20.415．小明家買了一輛嶄新的汽車，通過觀察，小明發現汽車上用到了很多電學知識：（1）檢修汽車同側前后兩個轉向燈時，司機會撥動方向盤旁邊的橫桿，并觀察轉向燈的發光情況，司機所撥動的這根橫桿相當于電路中的 _____；若撥動橫桿后發現有一個轉向燈不亮，說明這兩燈是 _____（選填“串聯”或“并聯”）；（2）如圖是該車自動測定汽車油箱內油面高度的裝置原理圖，圖中的油量表實質是 _____改裝而成的（選填“電壓表”或“電流表”），定值電阻R0的作用是 _____，在加油的過程中，油量表的示數 _____。（選填“變大”、“變小”或“不變”）
參考答案：1．     串聯     乙     多     控制變量法2．     0.24     C3．     斷開     0~3     串聯     電流表的正負接線柱接反了     采用了規格相同的小燈泡     實驗只做了一次具有偶然性4．          5     5．     16．     斷開     電流表沒有調零     L1或電流表開路               換用不同規格的燈泡多次測量     得出普遍規律     I=I1+I27．     斷開     電流表沒有調零     不可靠     見詳解     0.2     1          實驗次數太少，結論具有偶然性     8．     A     錯誤     電流表正負接線柱接反了     選用燈的規格相同（或只有一次數據），得出的結論沒有普遍性9．     斷開     串聯     C     0.44          IC＝IA+IB     只進行了一次實驗，結論具有偶然性10．     L1斷路     大     小     電流表正負接線柱接反了     0.24     并聯電路中，干路電流等于各支路電流之和     避免實驗偶然性，得到普遍規律     變大11．     并聯          0.1A，2200Ω     17160J12．     換用電流表的小量程     電流表的正負接線柱接反了          0.48     BD13．     斷開     0~3A     0.4     選的是小量程，卻按大量程讀數     沒有調零     “+”、“﹣”接線柱接反     串聯電路中的電流相等14．     串聯     A     電流表正負接線柱接反了     使用相同規格的器材進行實驗且只進行了一次實驗，實驗結論不具有普遍性15．     開關     并聯     電流表     保護電路     變大
