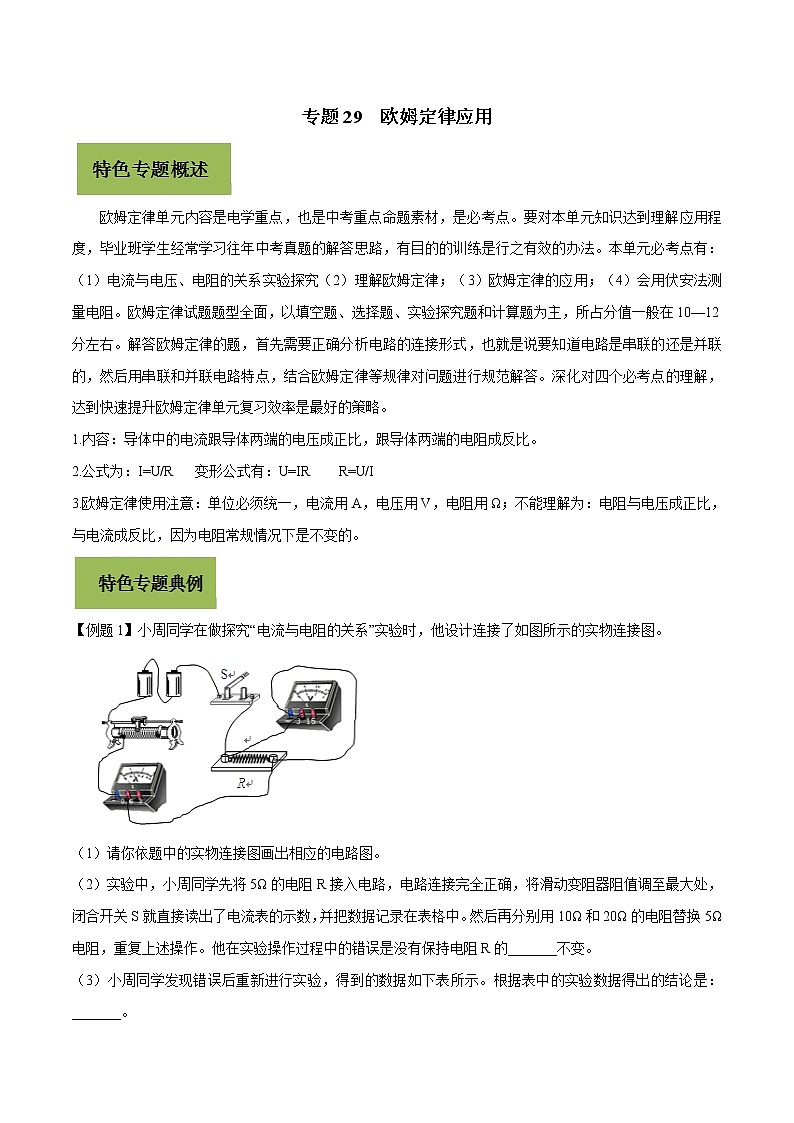

?專題29 歐姆定律應用

歐姆定律單元內容是電學重點，也是中考重點命題素材，是必考點。要對本單元知識達到理解應用程度，畢業班學生經常學習往年中考真題的解答思路，有目的的訓練是行之有效的辦法。本單元必考點有：（1）電流與電壓、電阻的關系實驗探究（2）理解歐姆定律；（3）歐姆定律的應用；（4）會用伏安法測量電阻。歐姆定律試題題型全面，以填空題、選擇題、實驗探究題和計算題為主，所占分值一般在10—12分左右。解答歐姆定律的題，首先需要正確分析電路的連接形式，也就是說要知道電路是串聯的還是并聯的，然后用串聯和并聯電路特點，結合歐姆定律等規律對問題進行規范解答。深化對四個必考點的理解，達到快速提升歐姆定律單元復習效率是最好的策略。
1.內容：導體中的電流跟導體兩端的電壓成正比，跟導體兩端的電阻成反比。
2.公式為：I=U/R 變形公式有：U=IR R=U/I
3.歐姆定律使用注意：?jiǎn)挝槐仨毥y(tǒng)一，電流用A，電壓用V，電阻用Ω；不能理解為：電阻與電壓成正比，與電流成反比，因?yàn)殡娮璩Ｒ?guī)情況下是不變的。

【例題1】小周同學在做探究“電流與電阻的關系”實驗時，他設計連接了如圖所示的實物連接圖。

（1）請你依題中的實物連接圖畫出相應的電路圖。
（2）實驗中，小周同學先將5Ω的電阻R接入電路，電路連接完全正確，將滑動變阻器阻值調至最大處，閉合開關S就直接讀出了電流表的示數，并把數據記錄在表格中。然后再分別用10Ω和20Ω的電阻替換5Ω電阻，重復上述操作。他在實驗操作過程中的錯誤是沒有保持電阻R的_______不變。

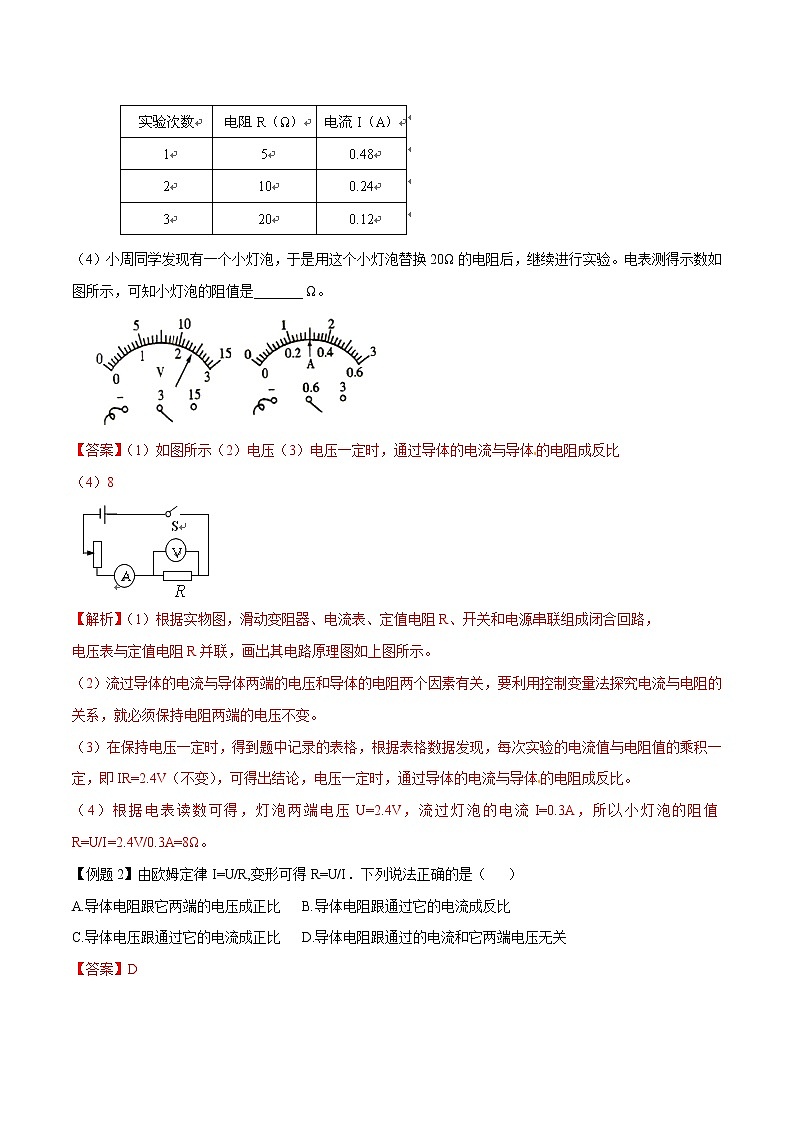

（3）小周同學發現錯誤后重新進行實驗，得到的數據如下表所示。根據表中的實驗數據得出的結論是：_______。

（4）小周同學發現有一個小燈泡，于是用這個小燈泡替換20Ω的電阻后，繼續進行實驗。電表測得示數如圖所示，可知小燈泡的阻值是_______ Ω。

【答案】（1）如圖所示（2）電壓（3）電壓一定時，通過導體的電流與導體的電阻成反比
（4）8

【解析】（1）根據實物圖，滑動變阻器、電流表、定值電阻R、開關和電源串聯組成閉合回路，
電壓表與定值電阻R并聯，畫出其電路原理圖如上圖所示。
（2）流過導體的電流與導體兩端的電壓和導體的電阻兩個因素有關，要利用控制變量法探究電流與電阻的關系，就必須保持電阻兩端的電壓不變。
（3）在保持電壓一定時，得到題中記錄的表格，根據表格數據發現，每次實驗的電流值與電阻值的乘積一定，即IR=2.4V（不變），可得出結論，電壓一定時，通過導體的電流與導體的電阻成反比。
（4）根據電表讀數可得，燈泡兩端電壓U=2.4V，流過燈泡的電流I=0.3A，所以小燈泡的阻值R=U/I=2.4V/0.3A=8Ω。
【例題2】由歐姆定律I=U/R,變形可得R=U/I．下列說法正確的是（　 ）
A.導體電阻跟它兩端的電壓成正比 B.導體電阻跟通過它的電流成反比
C.導體電壓跟通過它的電流成正比 D.導體電阻跟通過的電流和它兩端電壓無關
【答案】D

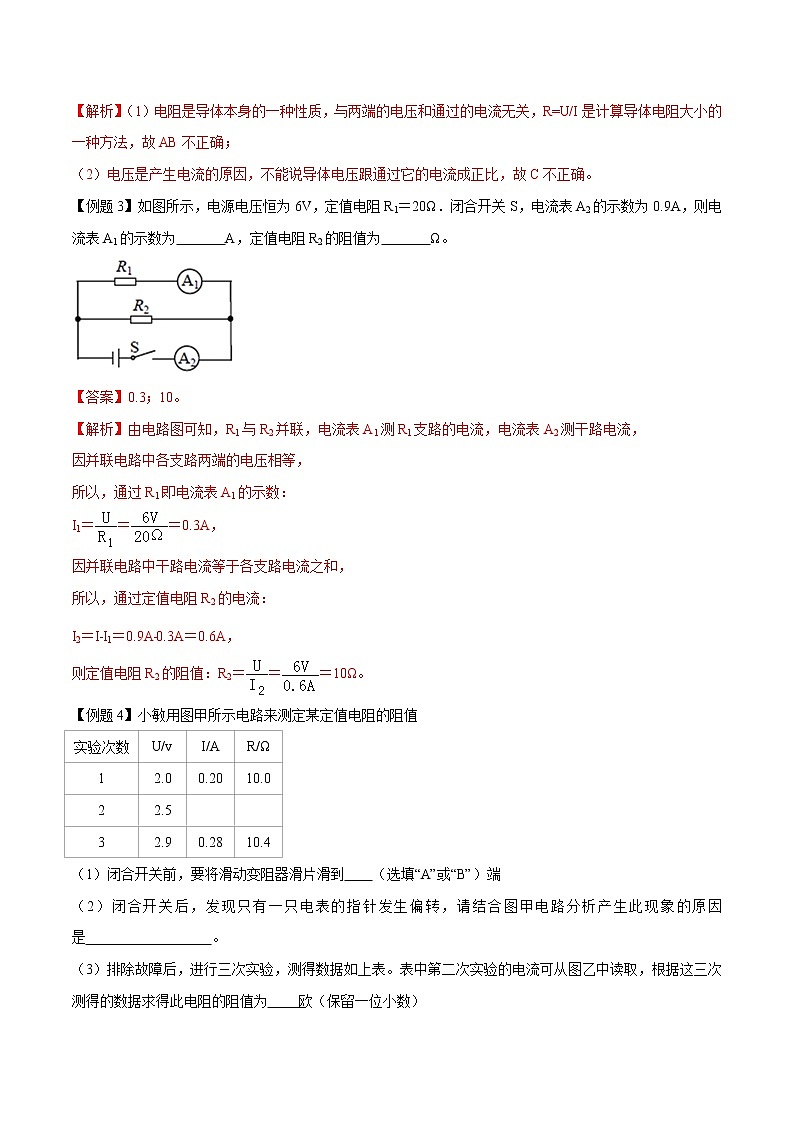

【解析】（1）電阻是導體本身的一種性質，與兩端的電壓和通過的電流無關，R=U/I是計算導體電阻大小的一種方法，故AB不正確；
（2）電壓是產生電流的原因，不能說導體電壓跟通過它的電流成正比，故C不正確。
【例題3】如圖所示，電源電壓恒為6V，定值電阻R1＝20Ω．閉合開關S，電流表A2的示數為0.9A，則電流表A1的示數為　 　A，定值電阻R2的阻值為　 　Ω。

【答案】0.3；10。
【解析】由電路圖可知，R1與R2并聯，電流表A1測R1支路的電流，電流表A2測干路電流，
因并聯電路中各支路兩端的電壓相等，
所以，通過R1即電流表A1的示數：
I1＝＝＝0.3A，
因并聯電路中干路電流等于各支路電流之和，
所以，通過定值電阻R2的電流：
I2＝I﹣I1＝0.9A﹣0.3A＝0.6A，
則定值電阻R2的阻值：R2＝＝＝10Ω。
【例題4】小敏用圖甲所示電路來測定某定值電阻的阻值
實驗次數
U/v
I/A
R/Ω
1
2.0
0.20
10.0
2
2.5


3
2.9
0.28
10.4
（1）閉合開關前，要將滑動變阻器滑片滑到　?。ㄟx填“A”或“B”）端
（2）閉合開關后，發現只有一只電表的指針發生偏轉，請結合圖甲電路分析產生此現象的原因是　 　。
（3）排除故障后，進行三次實驗，測得數據如上表。表中第二次實驗的電流可從圖乙中讀取，根據這三次測得的數據求得此電阻的阻值為　 　歐（保留一位小數）
（4）下列實驗電路圖丙中，也能夠得出定值電阻Rx阻值的電路有　 　。

【答案】（1）A；（2）電壓表和電流表的位置互換了；（3）10.3；（4）ACD。
【解析】（1）為了保護電路，閉合開關前滑片在阻值最大處即A端；
（2）由電路圖知：電壓表串聯在電路中，電流表并聯在電路中，由于電壓表的電阻很大串聯在電路中相當于斷路，電路中沒有電流，電流表示數為零
電壓表與電源兩端相連，有示數；
（3）圖乙中電流表的量程為0﹣0.6A，分度值為0.02A，示數為0.22A，
此時的電阻R2==≈10.4Ω；
三次的平均電阻為：R==≈10.3Ω；
（4）A．兩電阻串聯，電壓表測電源電壓示數為U，電流表測量總電流示數為I，總電阻為，Rx的阻值為Rx=﹣R0，故A可以測出Rx的阻值，故不A正確；
B、兩電阻并聯，電壓表測電源電壓示數為U，電流表測量R的電流示數為I，
已知R的電阻，根據U=IR算出R兩端的電壓也就是電源電壓，無法知電流，不能測出電阻，故B錯誤；
C、兩電阻并聯，上面的電流表測量干路的總電流示數I，下面的電流表測量電阻R的電流示數為I1，
已知R的電阻和電流，根據歐姆定律求出R的電壓U=I1R，Rx的電流Ix=I﹣I1，則Rx==，故C正確；
D、兩電阻串聯，分別利用電流表測出滑片位于最大阻值處和0Ω時電路中的電流分別為I1和I2，根據電阻的串聯和歐姆定律表示出電源的電壓，利用電源的電壓不變得出等式即可求出Rx的阻值，故D正確。
故選ACD。
【例題5】如圖所示，電源電壓恒定，R1的阻值為20Ω，R2的阻值為10Ω．當S閉合，S1、S2斷開時，電流表的示數為0.5A．求
（1）電源電壓；
（2）當S、S1、S2都閉合時，電流表的示數變化了0.4A．則R3的阻值是多大？

【答案】（1）電源電壓為15V。
（2）R3的阻值為100Ω。
【解析】（1）當S閉合，S1、S2斷開時，R1和R2串聯接入電路中；
根據電阻的串聯和I=可知，電源電壓為：U=I（R1+R2）=0.5A×（20Ω+10Ω）=15V；
（2）當S、S1、S2都閉合時，R2被短路，此時R1和R3并聯接入電路中，電流表測干路中的電流，此時的總電阻要小于R1，
當S閉合，S1、S2斷開時，R1和R2串聯接入電路中，此時的總電阻要大于R1，
所以，R1和R3并聯的總電阻小于 R1和R2串聯的總電阻，
由歐姆定律可知，當S、S1、S2都閉合時，干路中的電流變大，
故并聯后干路中的電流為：I'=0.4A+0.5A=0.9A；
通過R1的電流為：I1===0.75A；
由并聯電路的電流特點可得，通過R3的電流為：I3=I′﹣I1=0.9A﹣0.75A=0.15A；
則R3的阻值為：R3===100Ω。
【例題6】如圖所示，甲圖中小燈泡上標有“2.5V，0.75W”的字樣，電壓表如圖乙所示．閉合開關，推動滑動變阻器的滑片，使小燈泡正常發光，此時電壓表的示數如圖丙所示．

求：（1）電源電壓；
（2）電流表的示數；
（3）此時滑動變阻器接入電路的阻值．
【答案】（1）4.3V；（2）0.3A；（3）6Ω．
【解析】由圖甲所示電路圖可知，滑動變阻器與燈泡串聯，電壓表測滑動變阻器兩端電壓，
電流表測電路電流.
（1）由圖乙可知，電壓表沒有調零，電壓表量程為0～3V，分度值為0.1V，初始值為0.2V，
由圖丙所示電壓表可知，其量程為0～3V，分度值為0.1V，示數為2V，則滑動變阻器兩端電壓UR=2V﹣0.2V=1.8V，
燈泡正常發光時其兩端電壓等于其額定電壓2.5V，則電源電壓：
U=UR+UL額=1.8V+2.5V=4.3V；
（2）電流表示數等于通過燈泡的電流，燈泡正常發光，電流I= PL額/ UL額=0.75W/2.5V=0.3A
（3）由歐姆定律：I=U/R可知，滑動變阻器接入電路的阻值：R= UR/I=1.8V/0.3A=6Ω.

一、選擇題
1．如圖電路，電源電壓恒定，R1＝12ΩR2＝6ΩR3是定值電阻。閉合開關S1，單刀雙擲開關S2接a時電流表的示數為0.6A，接b時電流表的示數可能為（　?。?br />
A．0.3 A B．0.6 A C．0.9 A D．1.2 A
【答案】C
【解析】由電路圖可知，閉合開關S1，單刀雙擲開關S2接a時，R1與R3串聯，電流表測
電路中的電流，
因串聯電路中總電阻等于各分電阻之和，
所以，由I＝可得，電源的電壓：
U＝Ia（R1+R3）＝0.6A×（12Ω+R3），
當閉合開關S1，單刀雙擲開關S2接接b時，R2與R3串聯，電流表測電路中的電流，
則電流表的示數：
Ib＝＝＝＝0.6A+，
當R3＝0時，Ib＝0.6A+＝1.2A，
當R3→∞時，Ib＝0.6A，
由R3是定值電阻可知，0.6A＜Ib＜1.2A，結合選項可知C符合。
2.如圖所示的電路中，電流表A1的示數為0.5A，A2的示數為0.3A，電阻R2的阻值為10Ω．下列說法正確的是（ ）

A．通過電阻R1的電流為0.5A
B．電源電壓為5V
C．電阻R1的阻值為15Ω
D．若斷開開關S2，電流表A1示數變大
【答案】C
【解析】由電路圖可知，兩電阻并聯，電流表A2測R2支路的電流，電流表A1測干路的電流；開關S1控制整個電路，開關S2控制電阻R1；
因?yàn)椴⒙?lián)電路中干路電流等于各支路電流之和，
所以通過電阻R1的電流：
I1=I﹣I2=0.5A﹣0.3A=0.2A，故A錯誤；
又因?yàn)椴⒙?lián)電路中各支路兩端的電壓相等，
故根據歐姆定律可得，電源的電壓：
U=U2=I2R2=0.3A×10Ω=3V，故B錯誤；
電阻R1的阻值：
R1=U/ I1=3V/0.2A=15Ω，故C正確。
若斷開開關S2，電流表A1只測量R2的電流，電流表A1示數變小，故D錯誤。
3.如圖所示，電源電壓保持不變，閉合開關后，兩燈都能正常工作，燈L1，L2的電阻之比為R1：R2=1：2，此時甲、乙兩電表的示數之比為（ ）

A．2：1 B．1：2 C．3：2 D．2：3
【答案】D
【解析】乙表與電源連接，故為電壓表，甲表不能是電流表，否則S閉合時，將燈短路，不發光，故兩表都為電壓表，甲表測L2的電壓，乙表測電源電壓，兩燈串聯，燈L1、L2的電阻之比為R1：R2=1：2，根據分壓原理，L2的電壓為燈L1的2倍，即2UL1，根據串聯電路電壓的規律，總電壓為：U=UL1+2UL1=3UL1，
甲、乙兩電表的示數之比為2UL1：3UL1=2：3．只有D正確。
4.某同學利用如圖甲所示的電路進行實驗，電源電壓恒為3伏，更換5個定值電阻Rx，得到如圖乙所示的圖象。以下有關敘述正確的是（ ）

A．該同學研究的是電流和電壓的關系
B．實驗中電壓表的示數保持0.5伏不變
C．滑動變阻器阻值變化范圍為1歐～5歐
D．將Rx從5歐換成10歐后，應將滑片P向左移
【答案】C
【解析】研究電流和電壓的關系時，要控制電阻不變，由圖乙知，電阻是變化的，故A錯誤；由題意和圖象可知，該同學研究的是電流和電阻的關系，實驗中要控制Rx兩端的電壓不變（即電壓表示數不變）；
由圖乙知，電流與電阻之積（即Rx兩端的電壓）：U=IRx=0.5A×5Ω=﹣﹣﹣﹣﹣0.1A×25Ω=2.5V，即電壓表保持2.5伏不變，故B錯誤；由圖乙知，電流最大為0.5A時，對應的電阻為5Ω，根據歐姆定律和串聯電路的規律，變阻器連入電路中的電阻：
；
由圖乙知，電流最小為0.1A時，對應的電阻為25Ω，根據歐姆定律和串聯電路的規律，變阻器連入電路中的電阻：
；
所以，滑動變阻器阻值變化范圍為1歐～5歐，故C正確；根據串聯分壓原理可知，將定值電阻由5Ω改接成10Ω的電阻，電阻增大，其分得的電壓增大（大于2.5V）；
探究電流與電阻的實驗中應控制電阻兩端的電壓不變，根據串聯電路電壓的規律可知應增大滑動變阻器分得的電壓使電壓表的示數減小為2.5V，由分壓原理，應增大滑動變阻器連入電路中的電阻，所以滑片應向右端移動，故D錯誤。故選：C。
5.已知R1∶R2=2∶3,將它們接在如右圖所示電源電壓為12V的電路中，閉合S則通過它們的電流之比及它們兩端的電壓之比是（ ）

A．I1∶I2 =3∶2 U1∶U2 =1∶1 B．I1∶I2 =3∶2 U1∶U2 =3∶2
C．I1∶I2 =2∶3 U1∶U2 =1∶1 D．I1∶I2 =1∶1 U1∶U2 =2∶3
【答案】A
【解析】首先根據串并聯電路的電壓規律，R1∶R2屬于并聯，因此，它們兩端的電壓比為1:1，R1∶R2=2∶3，根據歐姆定律電流比應該為I1∶I2 =3∶2，故選A
6.如圖所示，電源電壓保持不變，開關S閉合后，燈L1和L2都正常發光，甲、乙兩個電表示數之比為4：3．此時燈L1和L2的電阻之比為（　　）

A．1：3 B．3：1 C．3：4 D．4：3
【答案】A
【解析】如果甲乙任何一個為電流表，將會形成短路，所以甲乙都為電壓表，此時燈L1、L2串聯，電壓表甲測量電源電壓，電壓表乙測量L2兩端電壓；已知甲、乙兩個電表的示數之比是4：3，即U：U2=4：3；所以燈L1、L2兩端電壓之比為U1：U2=（U-U2）：U2=（4-3）：3=1：3；根據串聯電路中的電阻與電壓成正比，可得L1、L2的電阻之比：R1：R2=U1：U2=1：3，故選A。
7.甲圖是燈泡L和定值電阻R的I﹣U圖象，將L和R先后以乙圖和丙圖兩種方式連在同電源上，若乙圖中U1：U2=m，丙圖中，I1：I2=n，則下述正確的是（ ）

A．m=n B．m＞n C．m＜n D．mn=1
【答案】B
【解析】本題考查的是串并聯電路和歐姆定律。圖乙中，燈泡與電阻串聯，U1：U2=m；圖丙中，燈泡與電阻并聯，I1：I2=n，分別根據串聯電路的電壓規律和并聯電路的電壓規律求得兩電阻之比，然后即可得出結論。
由圖乙知，燈泡與電阻串聯，由I=U/R可知，當電流相同時，電壓與電阻成正比，即：U1：U2=RL乙 /R=m
由圖丙知，燈泡與電阻并聯，由I=U/R可知，當電壓相同時，電流與電阻成反比，即：I1：I2= R/ RL丙 =n
由圖象甲可知，燈泡電阻隨電壓增大而增大，而乙圖中燈泡兩端電壓比丙圖中小，所以RL乙
