高中物理粵教版 (2019)選擇性必修 第二冊第一節 電磁振動公開課ppt課件

這是一份高中物理粵教版 (2019)選擇性必修 第二冊第一節 電磁振動公開課ppt課件，共21頁。PPT課件主要包含了生活中的波，電磁振蕩，振蕩電流的產生，③LC振蕩電路，電磁振蕩中的能量變化，電磁振蕩的充放電過程，正向放電，正向充電，反向放電，反向充電等內容，歡迎下載使用。

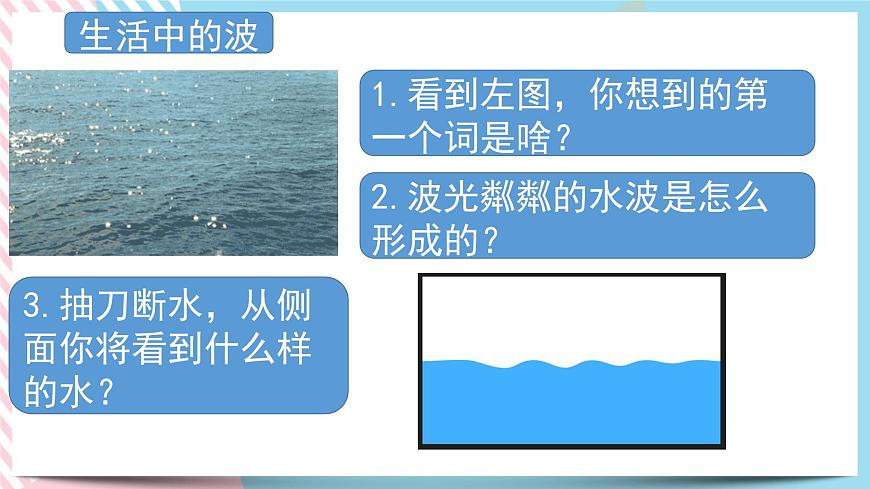

1.看到左圖，你想到的第一個詞是啥？
2.波光粼粼的水波是怎么形成的？
3.抽刀斷水，從側面你將看到什么樣的水？

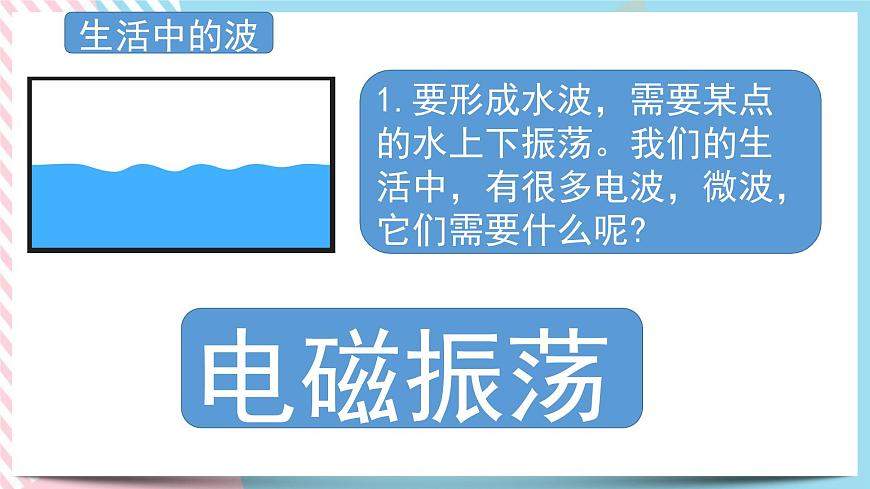

1.要形成水波，需要某點的水上下振蕩。我們的生活中，有很多電波，微波，它們需要什么呢?
a.你還記得上圖a的實驗現象么？
b.如果把表頭移走呢？
c.如果把表頭換成平行板電容器呢？
d.此時電容器已充上電，之后里面的電流是什么樣的呢？
剛剛沒看清，再看一個高清的
電路的電壓、電流發生周期性的變化，像這種大小和方向都做周期性迅速變化的電流，叫做振蕩電流。產生振蕩電流的電路叫作振蕩電路。由線圈和電容組成的回路是最簡單的振蕩電路，稱為LC振蕩電路。
①振蕩電流：大小和方向都做周期性迅速變化的電流
②振蕩電路：能夠產生振蕩電流的電路。
想一想與交流電有何區別？
當開關置于線圈一側時，由電感線圈L和電容C組成的電路，就是最簡單的振蕩電路。
1.某一電容器電容為C,電壓為U，該電容器儲存的電場能是多少？
2.某一電感自感系數為L,電流為i，該電感儲存的磁場能是多少？
3.前面的實驗中，我們看到電流的變化，整個過程中，能量是如何變化的呢，？
①電容器充電結束，兩極板上的電荷最多。
②回路中電流從0開始逐漸增到最大。兩極板電荷量從最大減為0。
③自感線圈給電容器正向充電結束，回路中電流從最大減為0，兩極板電荷量從0變回最大。
⑤自感線圈給電容器反向充電，于是整個電路回到最開始狀態。
電磁振蕩與機械振動雖然有著本質的不同，但它們還是具有一些共同的特點。在機械振動中，例如在單擺的振動中，位移x、速度v、加速度a 這幾個物理量周期性地變化。在電磁振蕩中，電荷量q、電流i、電場強度E、磁感應強度B這幾個物理量也在周期性地變化。 在機械振動中，動能與勢能周期性地相互轉化。那么，在電磁振蕩中，能量是如何轉化的?
電磁振蕩的過程中，電場能和磁場能發生周期性的轉化
Q、B、i、E變化周期
電場能、磁場能變化周期
如果能夠適時地把能量補充到振蕩電路中，以補償能量損耗，就可以得到振幅不變的等幅振蕩。實際電路中由電源通過電子器件為LC電路補充能量。
周期：電磁振蕩完成一次周期性變化所需的時間。
頻率：一秒鐘內完成周期變化的次數叫做頻率。
電容較大時，電容器充電、放電的時間會長些還是短些?線圈的自感系數較大時，電容器充電、放電的時間會長些還是短些？根據討論結果，定性分析LC電路的周期（頻率）與電容 C、電感L的關系。
第一次振蕩周期大于第二次振蕩周期
理論分析表明，LC電路的周期T與電感L、電容C的關系是
①式中各物理量T、L、C、f的單位分別是s、H、F、Hz。
L：線圈的大小、形狀、匝數、鐵芯。
注意：在一個周期內，振蕩電流的方向改變兩次；電場能（或磁場能）完成兩次周期性變化。
③由振蕩回路本身特性所決定的振蕩周期和頻率，叫做振蕩電路的固有周期和固有頻率，簡稱振蕩電路的周期和頻率。
