滬科版（2020）選修第二冊第三節 變壓器復習ppt課件

這是一份滬科版（2020）選修第二冊第三節 變壓器復習ppt課件，共25頁。PPT課件主要包含了-2-，知識點一，知識點二，閉合鐵芯，兩個線圈，-3-，-4-，P入P出，-5-，橫截面積等內容，歡迎下載使用。

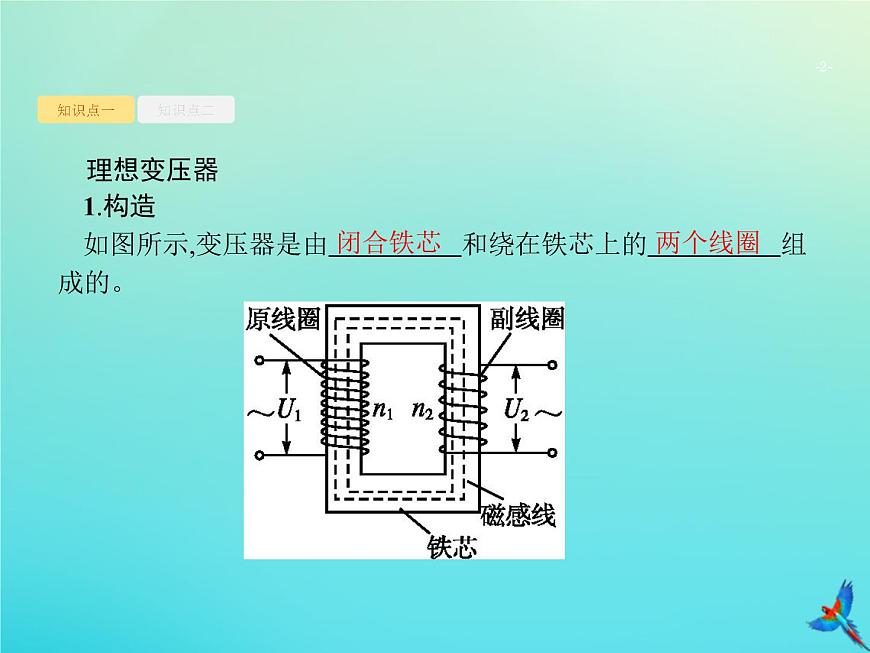

理想變壓器1.構造如圖所示,變壓器是由　　　　　和繞在鐵芯上的　　　　　組成的。?

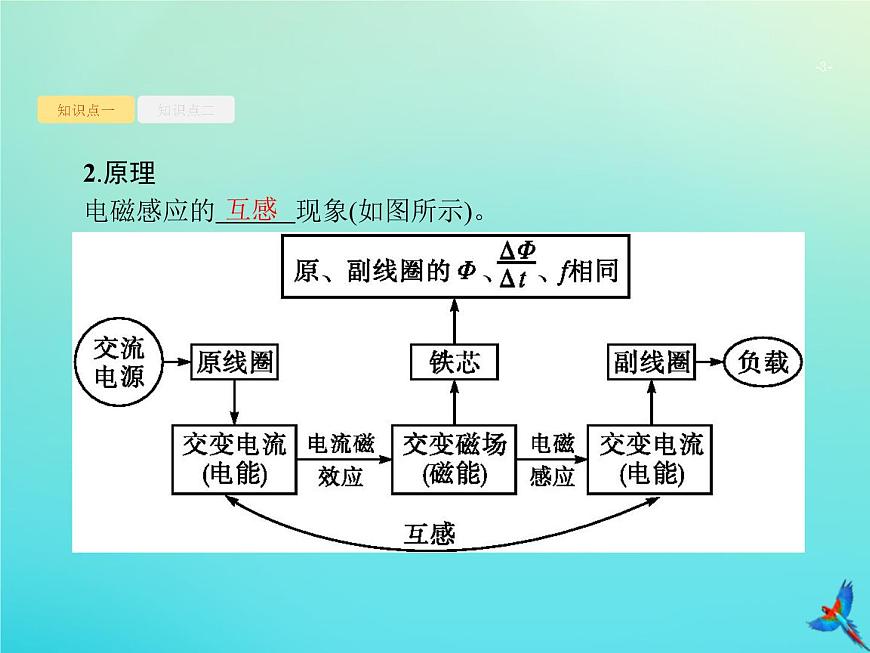

2.原理電磁感應的　　　現象(如圖所示)。?

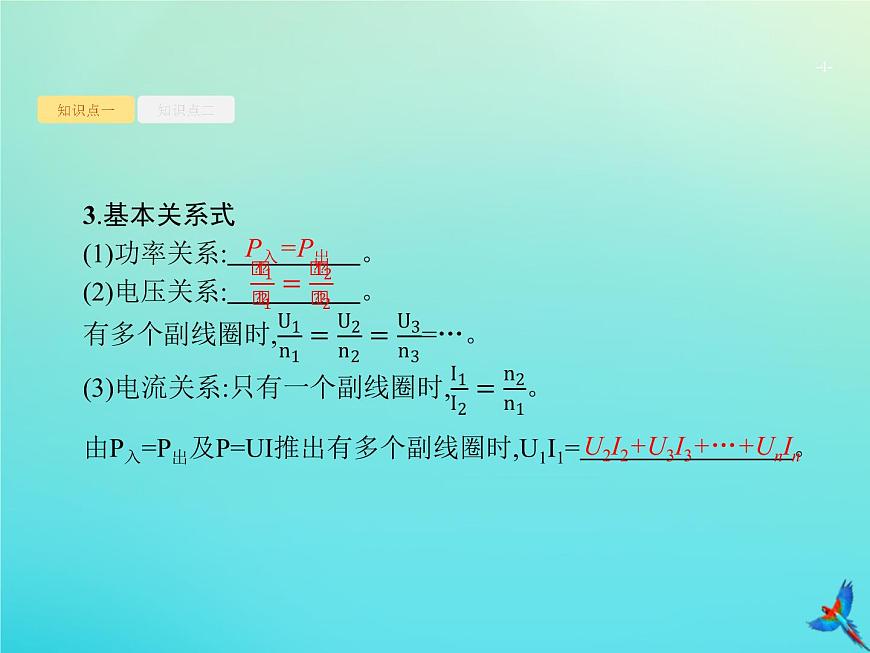

3.基本關系式(1)功率關系:　　　　　。?(2)電壓關系:　　　　　。?
由P入=P出及P=UI推出有多個副線圈時,U1I1=　　　　　　　　。
U2I2+U3I3+…+UnIn

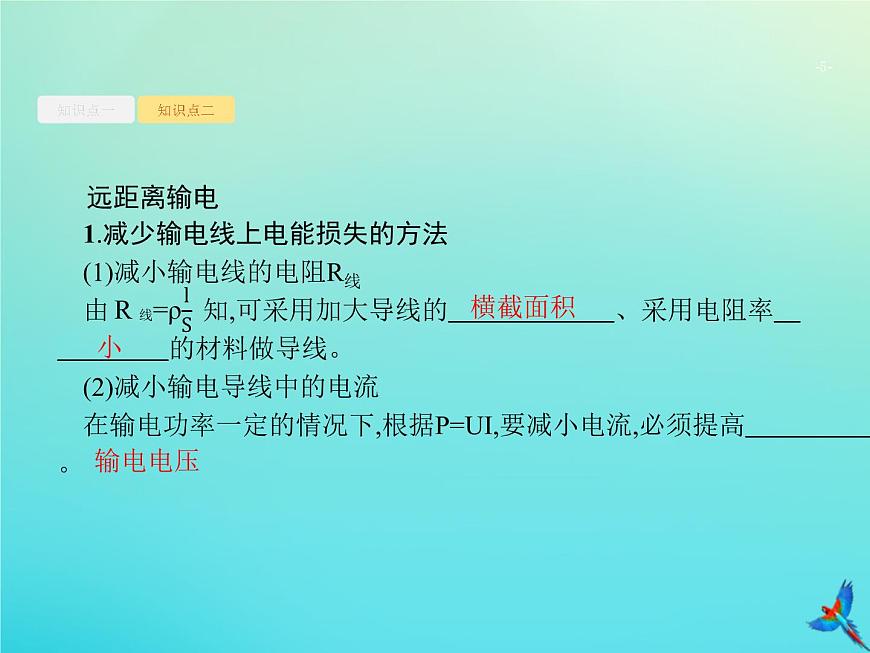

遠距離輸電1.減少輸電線上電能損失的方法(1)減小輸電線的電阻R線由 知,可采用加大導線的　　　　 、采用電阻率　 的材料做導線。?(2)減小輸電導線中的電流在輸電功率一定的情況下,根據P=UI,要減小電流,必須提高　　　　　。?

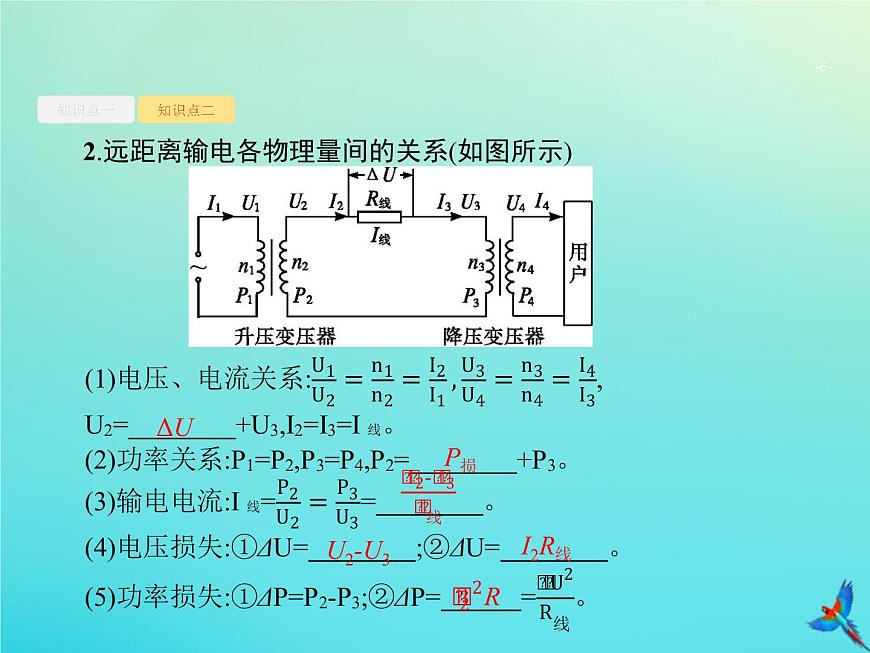

2.遠距離輸電各物理量間的關系(如圖所示)

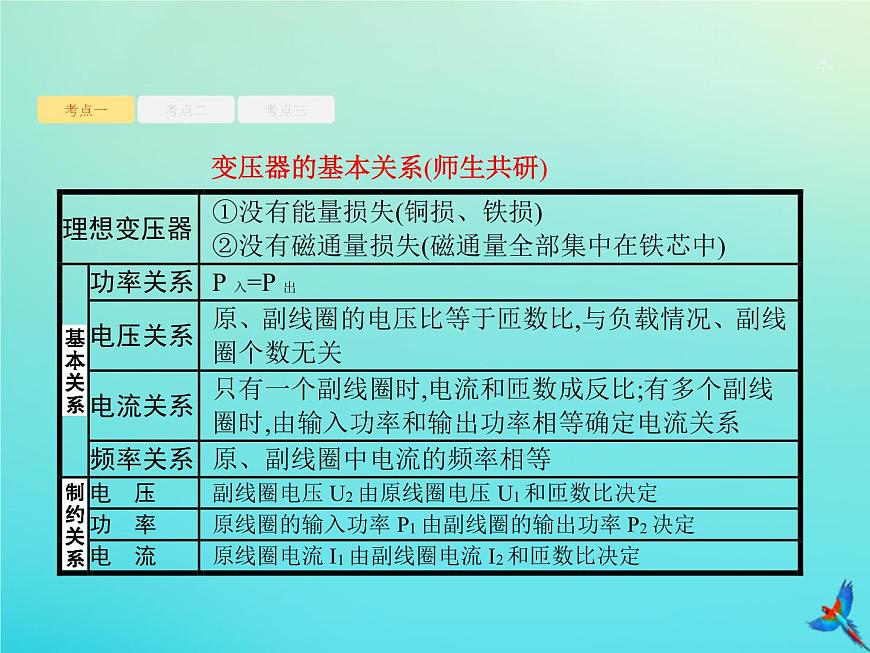

變壓器的基本關系(師生共研)

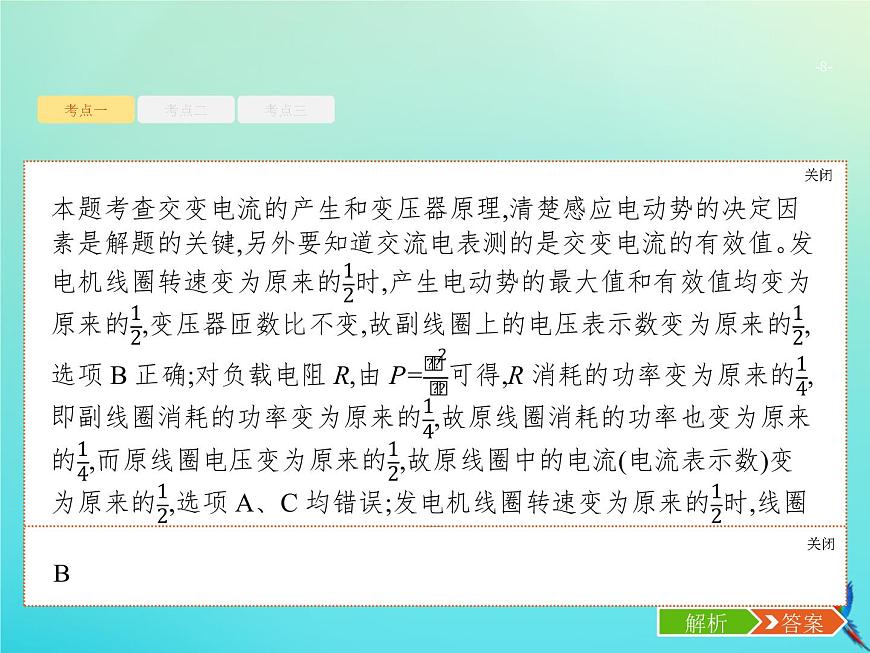

考向1　變壓器的基本關系例1(2018·天津卷)教學用發電機能夠產生正弦式交變電流。利用該發電機(內阻可忽略)通過理想變壓器向定值電阻R供電,電路如圖所示,理想交流電流表A、理想交流電壓表V的讀數分別為I、U,R消耗的功率為P。若發電機線圈的轉速變?yōu)樵瓉?lái)的 ,則 (　　)
規律總結關于理想變壓器的四點注意(1)變壓器不能改變直流電壓。(2)變壓器只能改變交變電流的電壓和電流,不能改變交變電流的頻率。(3)理想變壓器本身不消耗能量。(4)理想變壓器基本關系中的U1、U2、I1、I2均為有效值。
考向2　變壓器原線圈有負載情況分析例2在如圖甲所示的電路中,變壓器原、副線圈匝數比為3∶1,圖乙是該變壓器cd輸入端交流電壓u的圖像,L1、L2、L3、L4為四只規格均為“9 V　6 W”的相同燈泡,各電表均為理想交流電表,開關S原來是閉合的。以下說法正確的是(　　)
A.ab輸入端電壓的瞬時值表達式為uab= sin 100πt VB.ab輸入端輸入功率Pab=18 WC.電流表的示數為2 A,且四只燈泡均能正常發光D.斷開開關S,電壓表V的示數將變小
方法歸納變壓器原線圈含有負載問題的分析(1)在原線圈回路中,原線圈兩端的電壓與負載兩端電壓之和等于電源的電壓;(2)要求解原線圈中負載的電流、電壓和功率,一般需先求副線圈中的電流,然后根據理想變壓器的關系求得原線圈中負載的電流。原、副線圈的電流關系往往是解決問題的突破口。
理想變壓器動態問題分析(師生共研)1.匝數比不變(如圖甲所示)
2.負載電阻不變(如圖乙所示)
例題(2018·湖南長沙模擬)(多選)如圖所示,一理想變壓器原線圈接入一交流電源,副線圈電路中R1、R2、R3和R4均為定值電阻,開關S是閉合的。V1和V2為理想電壓表,讀數分別為U1和U2;A1、A2和A3為理想電流表,讀數分別為I1、I2和I3?，F(xiàn)斷開S,U1數值不變,下列推斷中正確的是(　　)A.U2變小、I3變小B.U2不變、I3變大C.I1變小、I2變小D.I2變大、I3變大思維點撥 (1)由原線圈電壓不變確定副線圈電壓變化情況。當負載電阻變大時,確定副線圈電流和原線圈電流的變化情況;(2)根據電壓與電阻的分配關系確定電阻R3的電壓變化情況和電流的變化情況。
思維訓練(2018·寧夏銀川模擬)(多選)如圖所示,變壓器輸入有效值恒定的電壓,副線圈匝數可調,輸出電壓通過輸電線送給用戶(電燈等用電器),R表示輸電線的電阻,則 (　　)?A.用電器增加時,變壓器輸出電壓增大B.要提高用戶的電壓,滑片P應向上滑C.用電器增加時,輸電線的熱損耗減少D.用電器增加時,變壓器的輸入功率增加
遠距離輸電(師生共研)遠距離輸電問題的“三二一”1.理清三個回路(如圖)?在回路2中,U2=ΔU+U3,I2=I線=I3。
例題(多選)一臺發電機最大輸出功率為4 000 kW,電壓為4 000 V,經變壓器T1升壓后向遠方輸電。輸電線路總電阻R=1 kΩ。到目的地經變壓器T2降壓,負載為多個正常發光的燈泡(220 V、60 W)。若在輸電線路上消耗的功率為發電機輸出功率的10%,變壓器T1和T2的損耗可忽略,發電機處于滿負荷工作狀態,則(　　)A.變壓器T1原、副線圈電流分別為103 A和20 AB.變壓器T2原、副線圈電壓分別為1.8×105 V和220 VC.變壓器T1和T2的變壓比分別為1∶50和40∶1D.有6×104盞燈泡(220 V、60 W)正常發光
思維訓練三峽電站某機組輸出的電功率為50萬千瓦。(1)若輸出的電壓為20萬伏,則輸電線上的電流為多少?(2)某處與電站間每根輸電線的電阻為10 Ω,則輸電線上損失的功率為多少?它占輸出功率的幾分之幾?(3)若將電壓升高至50萬伏,輸電線上的電流為多少?輸電線上損失的功率又為多少?它占輸出功率的幾分之幾?
