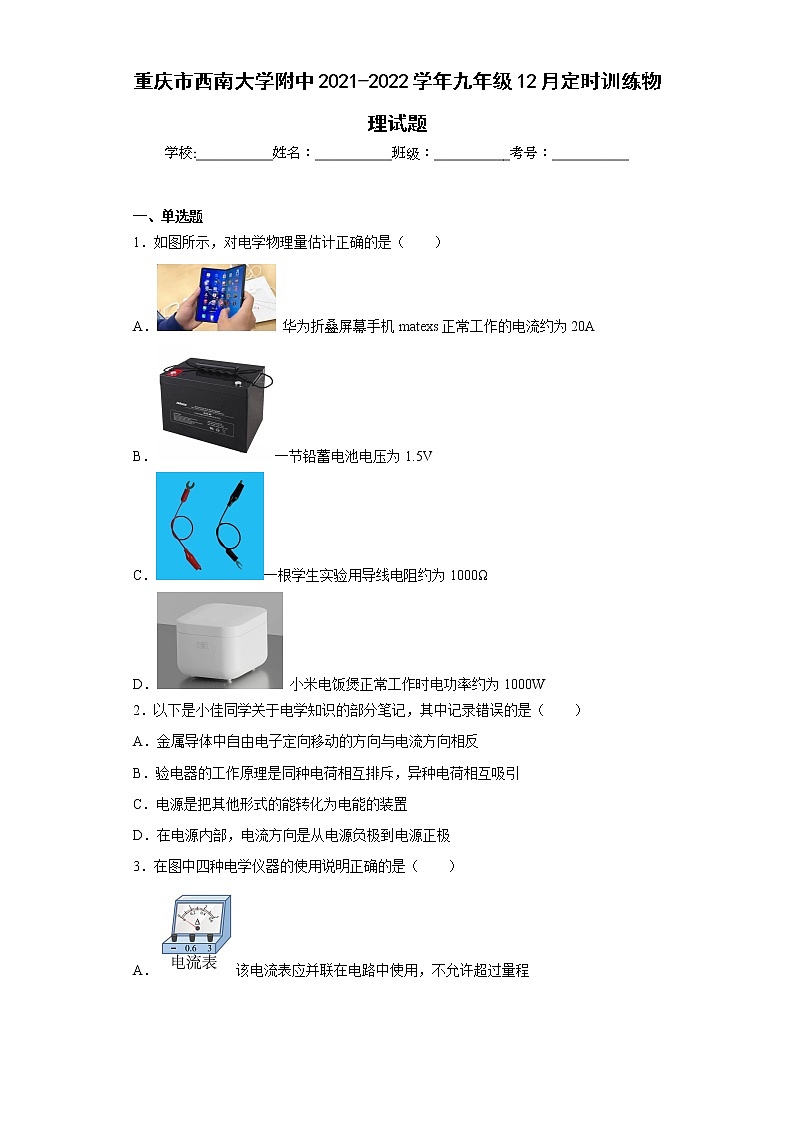

?重慶市西南大學附中2021-2022學年九年級12月定時訓練物理試題
學校:___________姓名：___________班級：___________考號：___________

一、單選題
1．如圖所示，對電學物理量估計正確的是（　?。?br /> A． 華為折疊屏幕手機matexs正常工作的電流約為20A
B．一節鉛蓄電池電壓為1.5V
C．一根學生實驗用導線電阻約為1000Ω
D． 小米電飯煲正常工作時電功率約為1000W
2．以下是小佳同學關于電學知識的部分筆記，其中記錄錯誤的是（　　）
A．金屬導體中自由電子定向移動的方向與電流方向相反
B．驗電器的工作原理是同種電荷相互排斥，異種電荷相互吸引
C．電源是把其他形式的能轉化為電能的裝置
D．在電源內部，電流方向是從電源負極到電源正極

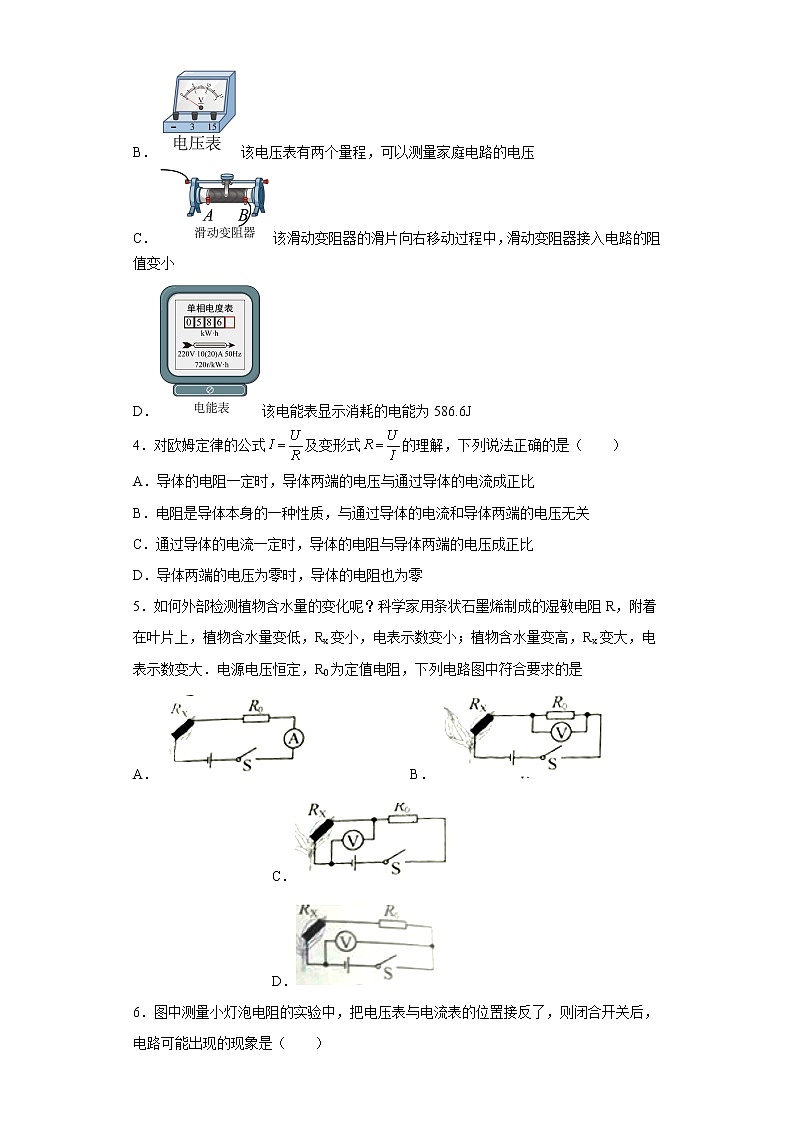

3．在圖中四種電學儀器的使用說明正確的是（　?。?br /> A．該電流表應并聯在電路中使用，不允許超過量程
B．該電壓表有兩個量程，可以測量家庭電路的電壓
C．該滑動變阻器的滑片向右移動過程中，滑動變阻器接入電路的阻值變小
D．該電能表顯示消耗的電能為586.6J
4．對歐姆定律的公式及變形式的理解，下列說法正確的是（　?。?br /> A．導體的電阻一定時，導體兩端的電壓與通過導體的電流成正比
B．電阻是導體本身的一種性質，與通過導體的電流和導體兩端的電壓無關
C．通過導體的電流一定時，導體的電阻與導體兩端的電壓成正比
D．導體兩端的電壓為零時，導體的電阻也為零
5．如何外部檢測植物含水量的變化呢？科學家用條狀石墨烯制成的濕敏電阻R，附著在葉片上，植物含水量變低，Rx變小，電表示數變小；植物含水量變高，Rx變大，電表示數變大．電源電壓恒定，R0為定值電阻，下列電路圖中符合要求的是
A． B． C． D．

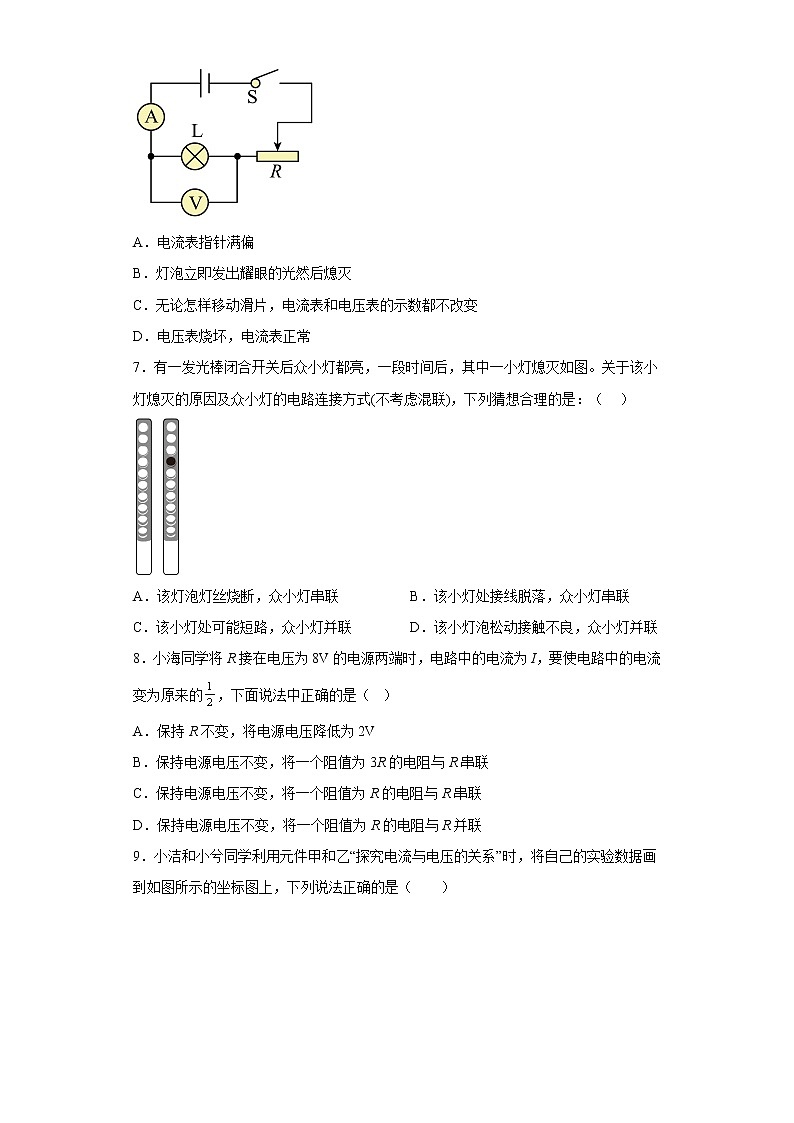

6．圖中測量小燈泡電阻的實驗中，把電壓表與電流表的位置接反了，則閉合開關后，電路可能出現的現象是（　?。?br />
A．電流表指針滿偏
B．燈泡立即發出耀眼的光然后熄滅
C．無論怎樣移動滑片，電流表和電壓表的示數都不改變
D．電壓表燒壞，電流表正常
7．有一發光棒閉合開關后眾小燈都亮，一段時間后，其中一小燈熄滅如圖。關于該小燈熄滅的原因及眾小燈的電路連接方式(不考慮混聯)，下列猜想合理的是：（????）

A．該燈泡燈絲燒斷，眾小燈串聯 B．該小燈處接線脫落，眾小燈串聯
C．該小燈處可能短路，眾小燈并聯 D．該小燈泡松動接觸不良，眾小燈并聯
8．小海同學將R接在電壓為8V的電源兩端時，電路中的電流為I，要使電路中的電流變?yōu)樵瓉?lái)的，下面說法中正確的是（???）
A．保持R不變，將電源電壓降低為2V
B．保持電源電壓不變，將一個阻值為3R的電阻與R串聯
C．保持電源電壓不變，將一個阻值為R的電阻與R串聯
D．保持電源電壓不變，將一個阻值為R的電阻與R并聯
9．小潔和小兮同學利用元件甲和乙“探究電流與電壓的關系”時，將自己的實驗數據畫到如圖所示的坐標圖上，下列說法正確的是（　　）

A．甲為定值電阻，阻值為10Ω
B．乙為定值電阻，阻值為5Ω
C．甲和乙并聯，電源電壓為4V時，R甲：R乙=2:1
D．甲和乙串聯，電流為0.2A時，電源電壓為10V
10．如圖所示的電路中，R1=6Ω，R3=30Ω，電壓表V1和V2的示數分別為3V和11V，則電阻R2的阻值為（　?。?br />
A．4Ω B．3Ω C．2Ω D．1Ω
11．如圖所示的電路中，電源電壓及燈絲電阻恒定不變，閉合開關，燈絲材料和長度都相同的兩個小燈泡均能發光，甲、乙兩電流表指針偏轉角度相同，則下列說法正確的是（　　）

A．L1與L2的電流之比為5：1 B．L1的燈絲比L2的燈絲細
C．L1與L2的電壓之比為1：2 D．L1與L2的電功率之比為4：1
12．某研究小組在探究電路特點時設計了圖甲、乙所示電路。已知R1、R2、R3為定值電阻，R4為滑動變阻器（滑片在中點附近某位置），電源電壓保持不變，如果有兩個電流表的示數相同，則下列判斷正確的是（　?。?br />
A．若A1與A4示數相同，R1R乙
C．電源電壓為12V D．甲燈的實際功率為1.5W
18．把標有“220V??40W”的燈泡L1和標有“220V??100W”的燈泡L2接在電路中（不考慮燈絲電阻的變化），下列說法正確的是（　?。?br /> A．若L1、L2串聯，兩燈的實際功率之比為1：1
B．若L1、L2串聯，兩燈的實際功率之比為5：2
C．若L1、L2并聯，兩燈的實際功率之比為1：1
D．若L1、L2并聯，兩燈的實際功率之比為5：2
19．R1、R2和一滑動變阻器R3組成如圖所示的電路，閉合開關，將滑動變阻器的滑片向左滑動，電壓表V1示數變化量的絕對值為，電壓表V2示數變化量的絕對值為，滑動變阻器R3電壓變化量的絕對值為，電流變化量的絕對值為，下列說法正確的是（　　）

A．V1示數變大，V2示數變小
B．=
C．與的比值變小
D．與|的比值大于與的比值
20．如圖所示的電路中，電源電壓為18V且保持不變，定值電阻R0=10Ω，電流表的量程為0～0.6A，電壓表的量程為0～15V。當閉合開關S，滑動變阻器RP的滑片P置于中點時，電流表示數為0.3A。則下列說法正確的是（　?。?br />
①滑動變阻器RP的最大阻值為50Ω
②調節滑片P的位置并保證電路安全，則RP接入電路的阻值范圍是20Ω～50Ω
③調節滑片P的位置并保證電路安全，電路中電流范圍是0.3A～1.8A
④調節滑片P的位置并保證電路安全，電路總功率范圍是5.4W～10.8W
A．①② B．②④ C．③④ D．②③

二、填空題
21．物理學中，為了紀念意大利科學家_______發明了第一個使人類獲得穩定持續電流的電堆，因此用他的名字來命名電壓的單位。導體兩端的電壓是使導體中自由電荷定向移動形成______的原因。
22．引入“總電阻”概念時運用的科學方法是_____法。阻值為10歐和40歐的兩個電阻并聯在電路中，其總電阻為 _____歐。
23．小斌用毛皮摩擦過的橡膠棒與不帶電的驗電器A的金屬球接觸后，則驗電器A會帶上______電?，F(xiàn)有另一不帶電的驗電器B，用帶絕緣夾的金屬棒把A和B連接起來的瞬間，如圖所示的金屬棒中的電流方向從______（選填“A到B”或“B到A”）。

24．如圖所示電路，閉合開關S后，電路正常工作，燈泡L1和L2是______（選填“串聯”或“并聯”）接入電路中的，當燈泡L1燈絲突然燒斷后，電壓表______（選填“V1”或“V2”）的示數會變大。

25．將標有“6V??6W”和“3V??3W”的甲乙兩個定值電阻串聯接在同一電路中，電源電壓最大為_(kāi)_____V；若將它們并聯在電路中，干路中的最大電流是______A。
26．歡歡想測量傳統白熾燈泡的功率，她關掉家里其它用電器，只讓這只白熾燈泡正常工作，如圖所示的電能表轉盤在6min內轉了30轉，這段時間白熾燈消耗的電能是______J；該燈泡的實際功率為_(kāi)_____W。

27．小云用如圖甲所示的電路研究電路的特點，滑動變阻器由粗細一致的電阻線均勻緊密纏繞而成，電源電壓保持9V不變。閉合開關S，變阻器滑片P由a端向左移動8cm到達b點的過程中，電流表A1示數I1與電流表A2示數I2變化關系如圖乙所示，在此過程中該電路的最大總電阻為_(kāi)_____Ω，滑動變阻器繞圈的總長度為_(kāi)______cm。


三、實驗題
28．在“探究影響電阻大小的因素”的實驗中，某小組同學利用如圖所示的電路分別對“導體電阻跟它的材料、長度、橫截面積有關”的猜想進行實驗驗證。實驗中使用4根電阻絲，其規格、材料如表所示。

編號
材料
長度/m
橫街面積/mm2
電流大小/A
A
錳銅合金
0.5
0.8
0.40
B
鎳鉻合金
0.5
0.8
0.32
C
鎳鉻合金
0.5
0.4
0.16
D
鎳鉻合金
1.0
0.4
0.08

(1)實驗中通過觀察______來比較電阻的大小，此過程用到的研究方法是______。
(2)分別將C、D兩根合金絲接入電路，可探究出的初步結論是導體的電阻大小與導體的______有關。
(3)分別將______（填編號）兩根合金絲接入電路，可初步探究出的結論是：導體的材料、長度相同時，橫截面積越小，電阻越大。
29．瘋狂物理銀翔實驗小組利用如圖所示的電路圖進行“探究電流與電壓、電阻關系”實驗.選用的電源電壓為6V，電流表、電壓表各一個，開關一個，5Ω、10Ω、20Ω、30Ω的定值電阻各一個，規格為甲“10Ω、1A”、乙“50Ω、0.5A”、丙“100Ω、0.2A”的滑動變阻器各一個，導線若干。

表1
次數
1
2
3
U/A
1.0
2.0
3.0
I/A
0.12
0.22
0.32

表2
次數
1
2
3
R/Ω
5
10
20
I/A
0.4
0.2
0.15

（1）用筆畫線代替導線，將如圖中實物電路連接完整，要求：滑片P向左滑動，電壓表的示數變小；______
（2）正確連接后，閉合開關，小剛發現電流表有示數，電壓表無示數，可能是定值電阻R發生了_______（選填“短路”或“斷路”）故障；
（3）探究電流與電壓關系時，測得的電流電壓值見表1，小組成員發現在電阻一定時，通過導體的電流與導體兩端的電壓不成正比，經過分析可能的原因是___________；
（4）要測出表格1中的實驗數據，實驗時所用的滑動變阻器規格為_(kāi)_____（選填“甲”、“乙”或“丙”）；
（5）在探究電流與電阻的關系時，所測得數據如表2所示；
①由于操作不當，導致某一組數據存在錯誤，經判斷是第______次實驗的數據存在錯誤，產生錯誤的原因是______，正確操作后的數據應該是______A；
②糾正錯誤繼續實驗，小剛發現當定值電阻阻值為30Ω時，無論怎樣調節滑動變阻器，電壓表的示數都_______（選填“大于”或“小于”）2V，為了讓30Ω的電阻也能完成實驗，他設計了如下三個調整方案，其中不能實現的是______。
A．在電路中多串聯一個10Ω的電阻，其余操作不變
B．依然控制電壓表示數為2V不變，提高電源電壓
C．電源電壓不變，提高每次實驗控制不變的電壓表示數
30．瘋狂物理兩江實驗小組在“測量小燈泡正常發光時電阻”的實驗中，設計了如圖甲的電路圖，小燈泡的額定電壓為2.5V，電源電壓為6V。

（1）本實驗原理是_______；
（2）閉合開關后移動滑片到某位置，電壓表的示數為2V，為了測量小燈泡正常發光時的電阻，應將滑片P向______（選填“A”或“B”）端移動；
（3）當小燈泡正常工作，此時電流表的示數如圖乙所示為_(kāi)_____A，則小燈泡正常發光時電阻為_(kāi)______Ω（結果保留1位小數）。根據實驗數據畫出小燈泡U-I關系圖像如圖丙（坐標軸上的數值已被擦除）。分析圖像丙可知，當小燈泡兩端電壓增大時，小燈泡的電阻______（選填“增大”、“減小”或“不變”），造成這一現象的原因是燈絲電阻要受______的影響；
（4）實驗結束后，小付和小涵繼續對滑動變阻器兩端電壓與通過它的電流關系進行了探究，則他們畫出的滑動變阻器的U-I圖像應為圖丁中的虛線_______（選填“①”、“②”或“③”）；
（5）實驗過程中，當滑動變阻器電阻變小時，電路中電流增大，小燈泡的電阻變大?；谀硟牲c(diǎn)間移動時，滑動變阻器電阻變化量的絕對值為，對應的燈絲電阻變化量的絕對值為，則______（選填“>”、“
