重慶市西南大學附中2021-2022學年九年級4月定時訓練物理試題

這是一份重慶市西南大學附中2021-2022學年九年級4月定時訓練物理試題，共23頁。試卷主要包含了單選題，填空題，作圖題，實驗題，計算題等內容，歡迎下載使用。
?重慶市西南大學附中2021-2022學年九年級4月定時訓練物理試題
學校:___________姓名：___________班級：___________考號：___________

一、單選題
1．以下說法最接近實際的是（　?。?br /> A．重慶冬天平均溫度約為20℃
B．此時北碚的大氣壓強約為1×105Pa
C．參加中考的小原重量約為50N
D．家用臺燈正常發光時電流約為10A
2．如圖，南太平洋島國湯加境內的水下火山HungaTonga在今年1月發生劇烈噴發，下列有關說法正確的是（　　）

A．海水看著比真實深度淺是因為光沿直線傳播
B．各個方向都能看到火山灰是因為發生了鏡面反射
C．火山灰在光照下投射出陰影是光的折射現象
D．火山閃電倒映在海水中是光的反射現象
3．如圖，建成于清朝康熙年間的北碚金剛碑古鎮封閉三年改造后開街，小兮和歡歡結伴前往游玩，邊賞美景邊享美食，好不快哉！以下有關說法正確的是（　?。?br /> A．溪岸邊的管道嘴噴出白茫茫的是水蒸氣

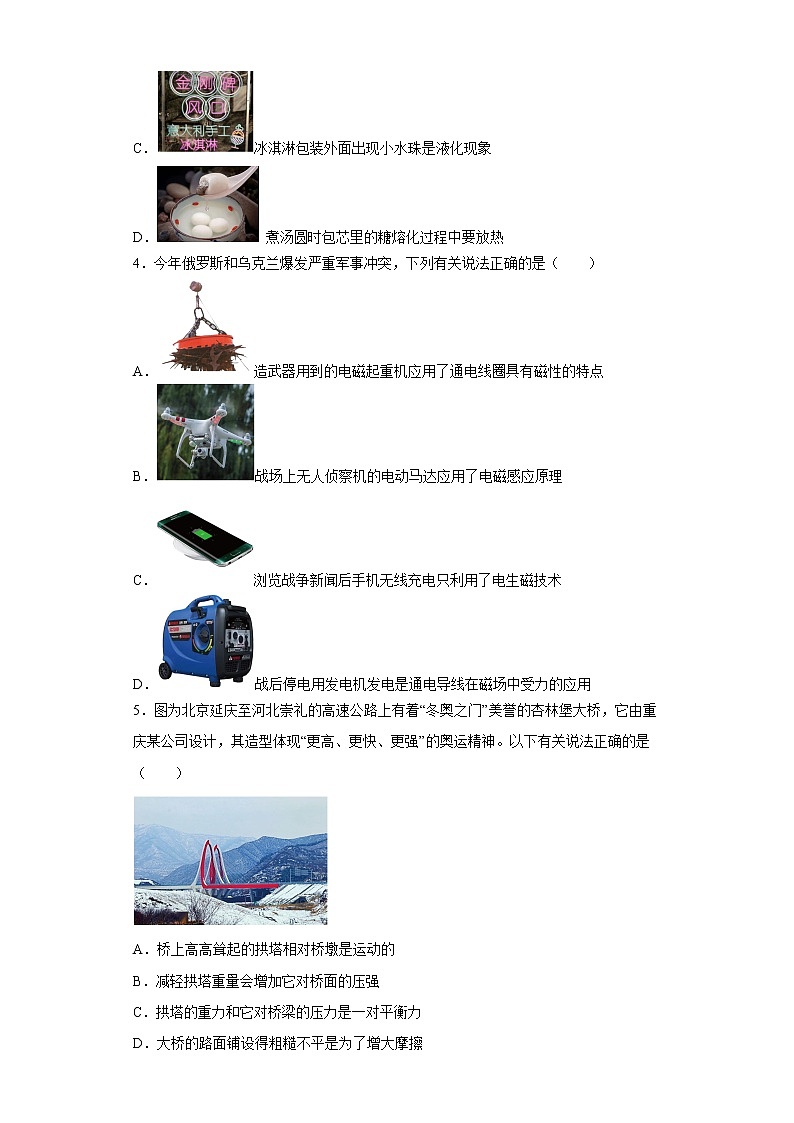

B．做煎餅時蛋清在熱鍋里慢慢凝華成固態
C．冰淇淋包裝外面出現小水珠是液化現象
D． 煮湯圓時包芯里的糖熔化過程中要放熱
4．今年俄羅斯和烏克蘭爆發嚴重軍事沖突，下列有關說法正確的是（　?。?br /> A．造武器用到的電磁起重機應用了通電線圈具有磁性的特點
B．戰場上無人偵察機的電動馬達應用了電磁感應原理
C．瀏覽戰爭新聞后手機無線充電只利用了電生磁技術
D．戰后停電用發電機發電是通電導線在磁場中受力的應用
5．圖為北京延慶至河北崇禮的高速公路上有著“冬奧之門”美譽的杏林堡大橋，它由重慶某公司設計，其造型體現“更高、更快、更強”的奧運精神。以下有關說法正確的是（　?。?br />
A．橋上高高聳起的拱塔相對橋墩是運動的
B．減輕拱塔重量會增加它對橋面的壓強
C．拱塔的重力和它對橋梁的壓力是一對平衡力
D．大橋的路面鋪設得粗糙不平是為了增大摩擦

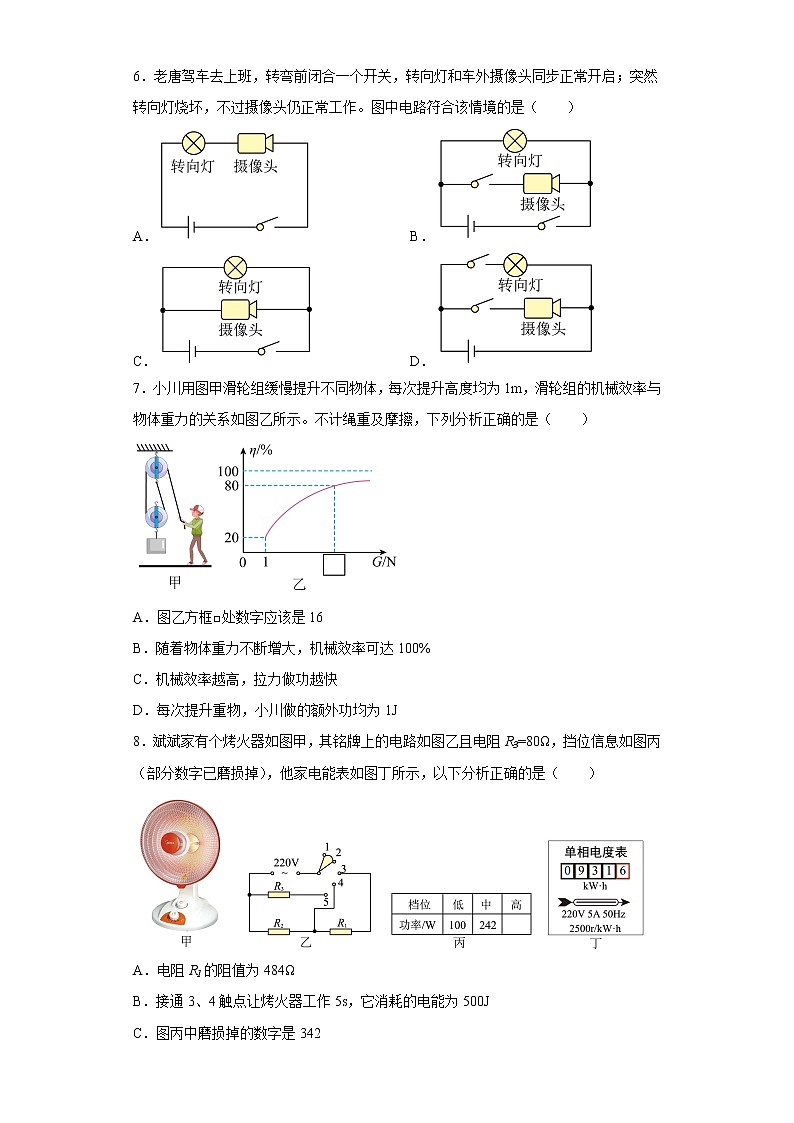

6．老唐駕車去上班，轉彎前閉合一個開關，轉向燈和車外攝像頭同步正常開啟；突然轉向燈燒壞，不過攝像頭仍正常工作。圖中電路符合該情境的是（　　）
A． B．
C． D．
7．小川用圖甲滑輪組緩慢提升不同物體，每次提升高度均為1m，滑輪組的機械效率與物體重力的關系如圖乙所示。不計繩重及摩擦，下列分析正確的是（　?。?br />
A．圖乙方框□處數字應該是16
B．隨著物體重力不斷增大，機械效率可達100%
C．機械效率越高，拉力做功越快
D．每次提升重物，小川做的額外功均為1J
8．斌斌家有個烤火器如圖甲，其銘牌上的電路如圖乙且電阻R3=80Ω，擋位信息如圖丙（部分數字已磨損掉），他家電能表如圖丁所示，以下分析正確的是（　　）

A．電阻R1的阻值為484Ω
B．接通3、4觸點讓烤火器工作5s，它消耗的電能為500J
C．圖丙中磨損掉的數字是342
D．電壓200V時僅用此烤火器中溫擋工作36s，電能表轉盤轉5圈

二、填空題
9．人體的安全電壓是______V。發現導體中產生的熱量與電流的平方、導體的電阻、通電時間均成正比的物理學家是______。
10．如圖，萌態可掬的冬奧會吉祥物“冰墩墩”由硅膠外殼和毛絨公仔兩部分組成，其外殼由廣東某公司負責生產。若生產中把200g硅膠從20℃升溫到40℃，則硅膠的內能增加了______J；同時工廠用水為機械設備降溫，這是利用了水的______較大的特點。［c硅膠=0.92×103J/(kg?℃)］

11．今年3月，重慶高新區爆發出新冠疫情，讓一線醫護人員再次緊張忙碌起來。某護士在核酸檢測點用水平力5N推著醫護車沿平地勻速前行時，前方突然匆匆走來一名醫生，她連忙用10N拉力向后拽車，醫護車在減速前進過程中受到的合力為______N，減速時車的慣性______（選填“變大”、“變小”或“不變”）。
12．如圖所示裝置，滑輪重8N，其下端吊著22N的物體M，杠桿上A、B、C三點把杠桿四等分，不計摩擦及繩和杠桿質量，要使杠桿在水平位置靜止，在C點施加豎直向上的力F應是________N。若懸掛滑輪的繩子最大能承受24N的拉力，為使繩子不斷，物體M最大重力為______N。

13．圖甲電路中電源電壓不變，滑動變阻器的最大阻值為80Ω，電流表量程為0~0.6A，電壓表量程為0~15V。閉合所有開關，滑片P在a、b兩點間移動過程中，滑動變阻器的電功率與其接入電阻關系如圖乙所示，則滑片P在a、b兩點時電壓表示數之比為_____。閉合S、斷開S1，為保證電路安全，滑動變阻器最大功率和最小功率之差為______W。


三、作圖題
14．在圖中畫出反射光線并標出反射角的度數。

15．在圖括號內標出小磁針右端的極性（用N或S表示）。


四、實驗題
16．小妍在做“觀察水的沸騰”實驗中，使用的實驗裝置如圖甲所示。

（1）甲圖中的操作錯誤會使溫度計的示數偏______（選填“大”或“小”）。
（2）糾正甲圖中的錯誤后，按圖乙讀取溫度計示數視線正確的是______（選填“①”、“②”或“③”）；從下表記錄的實驗數據可知，當?shù)貧鈮篲_____（選填“大于”、“小于”或“等于”）1個標準大氣壓。
時間
0
1
2
3
4
5
6
溫度（℃）
90
92
94
96
98
98
98

（3）水沸騰前的情況是圖丙（b）中的______（選填“a”或“b”）。
（4）根據測得的數據繪制了水溫與加熱時間的關系如圖丁的圖線a所示，但是覺得實驗時間太長，為了縮短加熱時間，小妍采用了減少水的質量的方法，則水溫和時間的關系可能是圖______；而同組的小王則采用提高水的初溫的方法，則水溫和時間的關系可能是圖______。（兩空均選填“b、c或d”）
17．某實驗小組探究“電流與電壓、電阻的關系”，使用的實驗器材有：電壓為6V的電源，電流表、電壓表各一個，開關一個，5Ω、10Ω、15Ω、30Ω的定值電阻各一個，規格為“20Ω??1A”的滑動變阻器一個，導線若干。

（1）請你用筆畫線代替導線，將圖甲中的實物電路圖連接完整；（要求：向右移動滑片時，電路中的電流變小，且導線不能交叉）_______
（2）電路連接正確后，將滑動變阻器的滑片滑到阻值最大端，用開關進行“試觸”時，發現電流表沒有偏轉，電壓表示數如圖乙所示。接下來小明應該_______；
A．將電壓表由大量程換成小量程?????????????????????????B．檢查電流表的接線柱是否接反
C．檢查電阻兩個接線柱是否接觸良好?????????????D．檢查滑動變阻器的接線柱是否松動
（3）在探究電流與電壓的關系時，該小組所測得的幾組電流、電壓值如表1所示。在第2次實驗中，電流表的示數如圖丙所示，根據表1數據可算出該定值電阻的阻值為________Ω；還可得到結論：電阻一定時，導體中的電流與導體兩端的電壓成________；
表1
實驗次數
1
2
3
電壓U/V
1.5
2.0
2.5
電流I/A
0.3

0.5
表2
實驗次數
1
2
3
電阻R/Ω
5
10
15
電流I/A
0.6
0.4
0.2

（4）探究電流與電阻的關系時，所測得的幾組電流、電阻值如表2所示；
①由于操作不當，導致第2次實驗的數據存在錯誤，請判斷產生實驗數據錯誤的原因是________；
②糾正錯誤，正確完成第2次實驗后，斷開開關將10Ω換成15Ω的電阻，為順利完成第3次實驗，接下來他應該將滑動變阻器的阻值________（選填“增大”或“減小”）為_______Ω；
③該小組用30Ω的電阻替換15Ω的電阻進行第4次實驗，發現實驗無法進行下去，為完成第4次實驗，以下方案可行的是_______；
A．將電壓表量程換成0~3V ?????????????B．將定值電阻兩端電壓調為1.5V
C．換成電壓為12V的電源??????????????????????D．換用規格為“50Ω 1A”的滑動變阻器
18．霄瀟在學校花壇撿了一小石塊（會吸水），準備測量其密度。如圖所示是她和同學們用量程為200g的托盤天平和一個質量為10g的燒杯來測量石塊密度的實驗裝置，假設石塊吸水前后體積不變，ρ水=1g/cm3。
（1）她把托盤天平放在_______桌面上，將游碼歸零后發現指針指在分度標尺中線的右側，則應該將平衡螺母向_______（選填“左”或“右”）適當調節；
（2）托盤天平調平后，霄瀟開始實驗：

①向燒杯中加入適量水，測出燒杯和水的總質量為90g，如圖甲；
②將石塊輕輕放入燒杯的水中，過較長一段時間，待液面最終靜止后，在水面到達的位置處作標記a，測出燒杯、水和石塊的總質量為140g（細線體積和質量均忽略不計），如圖乙；
③從燒杯中取出石塊，擦干石塊表面的水后，測出此時石塊的質量為55g；
④測出燒杯和剩余水的總質量為83g，如圖丙；
⑤向燒杯加水到標記a處，如圖丁。測量此時燒杯和水的總質量，砝碼和游碼如圖戊所示，則燒杯和水的總質量為_______g；
（3）根據實驗數據，可知石塊的質量為_______g，石塊的密度為_______g/cm3；
（4）對實驗結果進行討論時，同小組成員提議僅使用丙和丁兩幅圖中的數據也能計算出石塊的體積，你認為這樣測得的石塊體積值_______（選填“偏大”或“偏小”）；
（5）聰明的霄瀟發現還可以用天平、燒杯和標記a來測量未知液體的密度。思考片刻后，她將圖丁中燒杯中的水倒掉后擦干，將待測液體加至標記a處，然后用天平稱出燒杯和液體的總質量。利用該裝置和標記a可測出液體密度的最大值為_______g/cm3；理論上，用此天平可以鑒別密度差異不小于______g/cm3（結果保留三位小數）的液體。

五、計算題
19．如圖，在北京冬殘奧會輪椅冰壺比賽中，中國隊奪冠成功衛冕！若隊員用10N的水平推力把質量為20kg的冰壺石勻速向前推動1m，用時0.5s，已知冰壺石和冰面接觸面積為0.04m2，求：
（1）冰壺石對冰面的壓強；
（2）隊員推力的功率。

20．如圖甲所示，電源電壓保持8V不變，電阻R1=20Ω，小燈泡L的U-I曲線如圖乙所示。只閉合開關S3，將滑動變阻器滑片P移到中點時，小燈泡L的實際功率為0.4W；電流表的量程為0~0.6A，電壓表的量程為0~3V。求：
（1）閉合所有開關時，通過R1的電流；
（2）滑動變阻器的最大阻值；
（3）只閉合S1，在保證電路安全的條件下，電路消耗的電功率取值范圍。

21．如圖所示，足夠深的薄壁圓柱形容器A底面積為200cm2；正方體物塊B邊長為10cm、密度為0.4g/cm3，其下表面正中心處有一根長為6cm的輕質細繩與容器底部連接在一起，不計繩的質量和體積，繩能承受的最大拉力為3N。現往容器中緩慢加水，g取10N/kg，求：
（1）B的重力；
（2）B受浮力6N時，容器中水的深度；
（3）加水總量為2000cm3時，水對容器底的壓強。


參考答案：
1．B
【詳解】A．重慶屬于亞熱帶季風性濕潤氣候，冬季平均溫度在4~8℃。故A不符合題意；
B．北碚的大氣壓強約等于標準大氣壓，標準大氣壓約為1×105Pa。故B符合題意；
C．參加中考的小原的質量約為50kg，重約500N。故C不符合題意；
D．家用臺燈正常發光時電流約為0.1A左右。故D不符合題意。
故選B。
2．D
【詳解】A．海水看著比真實深度淺是因為光從水中射向空氣中時發生了折射，故A錯誤；
B．由于火山灰發生漫反射，我們才能從各個方向看到它，故B錯誤；
C．光在沿直線傳播時，在物體的后面會有一片光線不能照射到的黑色區域，這就是物體的影子，故C錯誤；
D．海水相當于平面鏡，火山閃電的倒影其實是火山閃電在平面鏡里所成的虛像，是光的反射現象，故D正確。
故選D。
3．C
【詳解】A．溪岸邊的管道嘴噴出白茫茫的是水蒸氣液化形成的小水滴，水蒸氣肉眼是看不見的，故A錯誤；
B．蛋清受熱時蛋白質在高溫下逐漸變性，其內部分子結構發生變化，不屬于物態變化，故B錯誤；
C．冰淇淋溫度較低，空氣中的水蒸氣在包裝外面遇冷變成小水滴，是液化現象，故C正確；
D．熔化是物質從固態變成液態的過程，這個過程要吸收熱量，故D錯誤。
故選C。
4．A
【詳解】A．電磁起重機實質上是一個電磁鐵，是利用了通電線圈具有磁性的特點，故A正確；
B．電動馬達通電后會發生轉動，其原理是通電導體在磁場中會受到力的作用，故B錯誤；
C．當手機靠近充電器時，相當于閉合電路中的部分導體在切割磁感線，因此會產生感應電流，從而對手機充電，主要利用了電磁感應原理，故C錯誤；
D．發電機的原理是磁生電，即電磁感應原理，故D錯誤。
故選A。
5．D
【詳解】A．拱塔與橋墩之間的相對位置沒有發生變化，所以拱塔相對橋墩是靜止的，故A錯誤；
B．減輕拱塔重量，會減輕拱塔對橋面的壓力，根據可得，會減小它對橋面的壓強，故B錯誤；
C．拱塔的重力方向豎直向下，它對橋梁的壓力也是豎直向下，方向相同，不可能是一對平衡力，故C錯誤；
D．大橋的路面鋪設得粗糙不平是通過增大接觸面的粗糙程度增大摩擦，故D正確。
故選D。
6．C
【詳解】轉彎前閉合一個開關，轉向燈和車外攝像頭同步正常開啟；說明開關同時控制轉向燈和車外攝像頭，轉向燈燒壞，攝像頭仍正常工作，說明兩者互不影響，所以兩者是并聯的，開關在干路上，故C符合題意，ABD不符合題意。
故選C。
7．A
【詳解】A．由圖甲可知，該滑輪組有2根繩子承擔物重，不計繩重及摩擦，則滑輪組的機械效率為
①
由圖乙可知，當物體重為1N時，機械效率為20%，代入①式，則有

解得G動=4N，當機械效率為80%時，代入①式有

解得G框=16N，故A正確。
B．滑輪組始終要克服動滑輪做額外功，機械效率不可能達到100%。故B錯誤；
C．由①式可知，機械效率的大小與拉力做功的快慢無關。故C錯誤；
D．提升重物時，克服動滑輪做額外功，大小為
W額=G動h=4N×1m=4J
因動滑輪重不變，每次提升的高度均為1m，由此可知，每次提升重物，小川做的額外功均為4J。故D錯誤。
故選A。
8．D
【詳解】A．接通2、3觸點，電阻R1、R2串聯接入電路中，電路中的電阻為兩電阻之和，電阻最大，接通3、4觸點，R2接入電路中，電路中的電阻為R2，接通觸點4、5，電阻R2、R3并聯接入電路，電路中的電阻為R2、R3并聯后的大小，電阻最小，所以根據可知，接通2、3觸點，為低溫擋，接通3、4觸點，為中溫擋，接通觸點4、5，為高溫擋，由圖丙可知，低溫擋功率為100W，則低溫擋電阻

由圖丙可知，中溫擋功率為242W，則中溫擋電阻

則電阻R1的阻值
R1=R低-R2=484Ω-200Ω=284Ω
故A錯誤；
B．接通3、4觸點為中溫擋，中溫擋功率為242W，讓烤火器工作5s，它消耗的電能為
W=Pt=242W×5s=1210J
故B錯誤；
C．接通觸點4、5，電阻R2、R3并聯接入電路，則電路中的總電阻

則高溫擋電功率

故C錯誤；
D．電壓200V時僅用此烤火器中溫擋工作36s，則電路中消耗的電能

由圖丁可知，電能表消耗1kW·h，電能表的轉盤轉2500r，則此時電能表轉

電能表轉盤轉5圈，故D正確。
故選D。
9．???? 不高于36???? 焦耳
【詳解】[1]大量實驗及事實表明，對人體的安全電壓值是不高于36V。
[2]英國物理學家焦耳通過大量的實驗在1840年發現導體中產生的熱量與電流的平方、導體的電阻、通電時間均成正比，稱為焦耳定律。
10．???? 3680???? 比熱容
【詳解】[1]生產中把200g硅膠從20℃升溫到40℃，則硅膠增加的內能，即硅膠吸收的熱量
Q吸=c硅膠m?t=0.92×103J/(kg·℃)×200×10-3kg×(40℃-20℃)=3680J
[2]用水為機械設備降溫，是因為在質量和升高的溫度均相同時，水吸收的熱量多，這是利用了水的比熱容較大的特性。
11．???? 15???? 不變
【詳解】[1]護士用水平力5N推著醫護車沿平地勻速前行時，地面對小車的摩擦力與推力是一對平衡力，大小相等，所以地面對小車的摩擦力是5N，方向向后；護士在用10N拉力向后拽車時，小車仍在向前運動，此時受到的摩擦力的大小和方向都沒有變化，所以合力大小等于向后的拉力和摩擦力之和
F合=F+f=10N+5N=15N
[2]慣性是物體本身的固有屬性，慣性大小與物體的質量有關，質量大慣性大。減速時小車質量不變，慣性不變。
12．???? 20???? 40
【詳解】[1]因動滑輪上有兩股繩子承重，故可得動滑輪上的繩子拉力為

設杠桿上每一格的長度為l，動滑輪上的繩子拉力為杠桿的阻力，由圖中可知，阻力F拉對應的阻力臂為l2=4l，動力F對應的動力臂為l1=3l，當杠桿平衡時，由杠桿的平衡條件可得
F×l1=F拉×l2
解得在C點施加的杠桿的動力為

[2]由題意可知，懸掛滑輪的繩子能承受的最大拉力為F大=24N，因動滑輪上有兩股繩子承重，故可得

解得物體M的最大重力為
G大=2F大-G動=2×24N-8N=40N
13．???? 1∶5???? 2.7
【詳解】[1]由圖乙可知，R1和R串聯，電壓表測量滑動變阻器兩端的電壓，當接入電路的阻值為2Ω時，此時滑動變阻器的滑片在a點，滑動變阻器的電功率為4.5W，則滑動變阻器兩端的電壓

當接入電路的阻值為50Ω時，此時滑動變阻器的滑片在b點，滑動變阻器的電功率為4.5W，則滑動變阻器兩端的電壓

則滑片P在a、b兩點時電壓表示數之比

[2]滑動變阻器的滑片在a點時，電源電壓

滑動變阻器的滑片在b點時，電源電壓

兩式聯立，解得
R=10Ω，U=18V
滑動變阻器的電功率

所以當R滑=R=10Ω時，滑動變阻器的電功率最大，此時電路中的電流為

因為電流表的量程是0~0.6A，所以此時滑動變阻器的最大電功率會燒壞電流表，所以電路中的電流最大為0.6A時，滑動變阻器的電功率最大，滑動變阻器兩端的電壓
U滑=U-IR=18V-10Ω×0.6A=12V
滑動變阻器的電功率
P大=U滑I=12V×0.6A=7.2W
由圖乙可知，滑動變阻器電功率的最小值是4.5W，滑動變阻器最大功率和最小功率之差
?P=P大-P=7.2W-4.5W=2.7W
14．
【詳解】過入射點做垂線，即為法線，入射角即為入射光線與法線的夾角，故入射角等于

根據反射角等于入射角，故在法線右側畫出反射光線，反射光線與法線的夾角即為反射角，故如下圖所示：

15．
【詳解】根據圖可知，電流從電源左端流入通電螺線管，根據安培定則，通電螺線管的右端為N極，根據同名磁極相互排斥，異名磁極相互吸引，故小磁針右端的為N極，如下所示：

16．???? 大???? ②???? 小于???? b???? b???? c
【詳解】（1）[1] 甲圖中溫度計的感溫泡碰到了燒杯的底部，這個位置溫度較高，測量的溫度值偏大。
（2）[2]溫度計讀數時，視線要和溫度計內感溫液柱的液面相平，不能俯視和仰視，所以視線正確的是②。
[3]從表中記錄的實驗數據可知，水的沸點是98℃，在標準大氣壓下水的沸點是100℃，且沸點隨大氣壓的降低而減小，所以當?shù)卮髿鈮盒∮?個標準大氣壓。
（3）[4]沸騰前，上層的水溫度較低，上升的氣泡遇低溫液化，氣泡減小，而沸騰時水溫上下一致，氣泡會越來越大，所以a是沸騰時的情況，b是沸騰前的情況。
（4）[5]在其他條件不變時，小妍采用了減少水的質量的方法，水的初溫不變、沸點不變,加熱升溫快，所示水溫和時間的關系可能是b。
[6]小王則采用提高水的初溫的方法，水的沸點不變，加熱時間減少，則水溫和時間的關系可能是圖c。
17．???? ???? C???? 5???? 正比???? 沒有控制定值電阻兩端電壓不變???? 增大???? 15???? D
【詳解】（1）[1]向右移動滑片時，電路中的電流變小，根據歐姆定律可知，電路中的總電阻變大，滑動變阻器要“一上一下”接入電路中，且向右滑動，接入電路的電阻變大，即將滑動變阻器的左下接線柱接入電路，如圖所示：

（2）[2]開關進行“試觸”時，發現電流表指針沒有偏轉，說明電路故障是斷路，電壓表示數有示數，且為電源電壓，說明定值電阻處斷路，所以接下來應該檢查電阻的接線柱是否接觸不良，故C符合題意，ABD不符合題意。
故選C。
（3）[3]如圖乙所示，電流表選用小量程，分度值為0.02A，所以電流表的示數為0.4A；根據表1數據可知，此時電壓為2.0V，由歐姆定律從可得，電阻

[4]由表中數據可知，電壓與電流的比值

故可得到結論：電阻一定時，電流與電壓成正比。
（4）[5]探究電流與電阻的關系時，要控制電阻的電壓不變，由表2數據知
U=IR=0.6A×5Ω=0.2A×15Ω≠0.4A×10Ω
所以第2次實驗的數據存在錯誤；產生實驗數據錯誤的原因是沒有移動變阻器的滑片控制電阻的電壓不變。
[6][7]斷開開關將10Ω換成15Ω的電阻，電阻兩端的電壓變大，由于實驗要控制電阻兩端電壓不變，所以此時應該增大滑動變阻器的阻值，使滑動變阻器兩端的電壓變大，即將滑動變阻器向右滑動，使電阻兩端的電壓為3V，則電路中的電流為

滑動變阻器兩端的電壓
U滑'=U-UR=6V-3V=3V
則滑動變阻器的阻值

[8]由圖知，電阻兩端的電壓始終保持UV=3V，根據串聯電路電壓的規律，滑動變阻器分得的電壓
U滑=U-UV=6V-3V=3V
滑動變阻器分得的電壓為電壓表示數的1倍，根據分壓原理，當接入30Ω電阻時，滑動變阻器連入電路中的電阻為
R滑=1×30Ω=30Ω
故為了完成整個實驗，應該選取最大阻值至少30Ω的滑動變阻器，而現有滑動變阻器的最大電阻為20Ω小于30Ω，故D符合題意，ABC不符合題意。
故選D。
18．???? 水平???? 左???? 105???? 50???? 2.5???? 偏大???? 2???? 0.002
【詳解】（1）[1]托盤天平在使用時應放置水平桌面；
[2]將游碼歸零后發現指針指在分度標尺中線的右側，則左盤高，根據“哪邊高往哪邊調”可知，應將平衡螺母向左調節。
（2）⑤[3]如圖戊，燒杯和水的總質量為
50g+50g+5g=105g
（3）[4][5]由甲乙圖可求石塊質量為
m石=140g-90g=50g
石塊吸收的水的質量為
m吸=55g-50g=5g
石塊實際排開水的質量為
m排=105g-90g+5g=20g
排開水的體積等于石塊體積

則可求石塊密度為

（4）[6]僅使用丙和丁兩幅圖中的數據計算石塊的體積，則未考慮石塊表面帶走的水，會導致測量體積偏大。
（5）[7][8]由題意可知，空燒杯質量為10g，丁圖中水的體積為

由于天平最大測量值為200g，則待測液體加至標記a處，燒杯和液體總質量最大為200g，此時液體質量為
m液=m最大-m杯=200g-10g=190g
液體的最大密度為

由于托盤天平的分度值為0.2g，可知，則該天平可以鑒別密度差異為

19．（1） 5000Pa；（2） 20W
【詳解】解：（1）冰壺石勻速運動，則冰壺石受力平衡，重力等于冰壺石對地面的壓力，冰壺石的質量為20kg，則
F=G=mg=20kg×10N/kg=200N
冰壺石和冰面接觸面積為0.04m2，冰壺石對冰面的壓強

（2）隊員用10N的水平推力把質量為20kg的冰壺石勻速向前推動1m，用時0.5s，則推力做的功
W=Fs=10N×1m=10J
則功率為

答：（1）冰壺石對冰面的壓強為 5000Pa；
（2）隊員推力的功率為20W。
20．（1） 0.4A；（2） 60Ω；（3） 2W~3.2W
【詳解】解：（1）閉合所有開關時，小燈泡L與R1并聯，因并聯電路中各支路兩端的電壓相等，所以R1兩端電壓為8V，通過R1的電流

（2）只閉合開關S3，將滑動變阻器滑片P移到中點時，小燈泡L與滑動變阻器串聯，電流表測電路中的電流，小燈泡L的實際功率為0.4W，由圖乙可知，此時小燈泡兩端的電壓為2V，電路中的電流為0.2A，則小燈泡的電阻

此時電路中的總電阻

因串聯電路中總電阻等于各分電阻之和，所以滑動變阻器接入電路中的電阻

則滑動變阻器的最大阻值R2=60Ω；
（3）當S1閉合，S2、S3斷路時，R1與R2串聯，電壓表測R2兩端的電壓，電流表測電路中的電流，電壓表的量程為0~3V，當R2兩端電壓為3V時，電路中的電阻最大，根據可得，此時電路中的電功率最小，R2兩端電壓為3V，R1兩端電壓
U′=U-U2=8V-3V=5V
則電路中的電流

電路的電功率最小為
P小=UI'=8V×0.25A=2W
當滑動變阻器沒有接入電路時，電路中的電阻最小時，根據可得，電路中的電功率最大，此時電路中的電流

則電路的最大電功率
P大=UI''=8V×0.4A=3.2W
答：（1）當開關都閉合時，通過R1的電流是0.4A；
（2）滑動變阻器的最大阻值是60Ω；
（3）在保證電路安全的條件下，電路消耗的電功率取值范圍是2W~3.2W。
21．（1）4N；（2）12cm；（3）1200Pa
【詳解】解：（1）正方體物塊B邊長為10cm，則物塊B的體積為
VB=10cm×10cm×10cm=1000cm3=10-3m3
由和G=mg可知，B的重力為
GB=mBg=ρBVBg=0.4×103kg/m3×10-3m3×10N/kg=4N
（2）B受浮力6N，大于B的重力。故此時的狀態為B浮起來，輕質細繩拉著B。細線處于繃直的狀態，長為6cm。由F浮=ρ水V排g可知，此時B排開液體的體積為

B的底面積為
SB=10cm×10cm=100cm2
則B浸入水中的部分的高度為

容器中水的深度為
h水=h1+h繩=6cm+6cm=12cm
（3）加水2000cm3時，假設繩子不斷，因繩子承受的最大拉力為3N，則此時繩子所在深度水的體積為
V1=6cm×200cm2=1200cm3
剩余的水，還能使水面升高的高度為

此種情況下B受到的浮力為
F浮1=ρ水V排1g=ρ水SBh2g=1g/cm3×100cm2×8cm×10N/kg=8N
分析可知
F浮1>F繩+GB=3N+4N=7N
由此可知，當加水總量為2000cm3時，繩子斷開，B漂浮在水面上，浮力大小等于重力，為4N，則此時B排開水的體積為

B兩側的水深為

B兩側水的體積為
V2=h3(SA-SB)=4cm×(200cm2-100cm2)=400cm3
此時B下方水的體積為
V3=V-V2=2000cm3-400cm3=1600cm3
B下方水深為

水深總共為
h=h4+h3=8cm+4cm=12cm=0.12m
水對容器底部的壓強為
p=ρ水gh=1.0×103kg/m3×10N/kg×0.12m=1200Pa
答：（1）B的重力為4N；
（2）B受浮力6N時，容器中水的深度是12cm；
（3）加水總量為2000cm3時，水對容器底的壓強為1200Pa。
