2023邵陽武岡高二上學期期中考試物理試題含解析

這是一份2023邵陽武岡高二上學期期中考試物理試題含解析

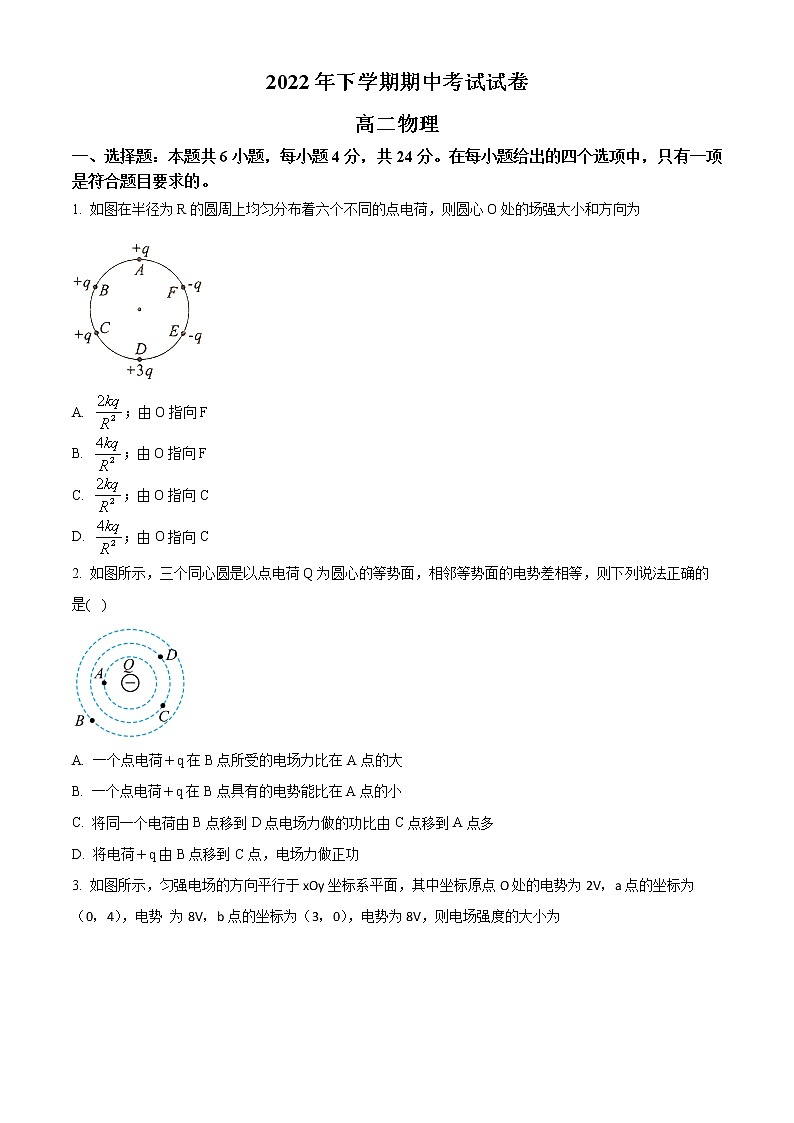

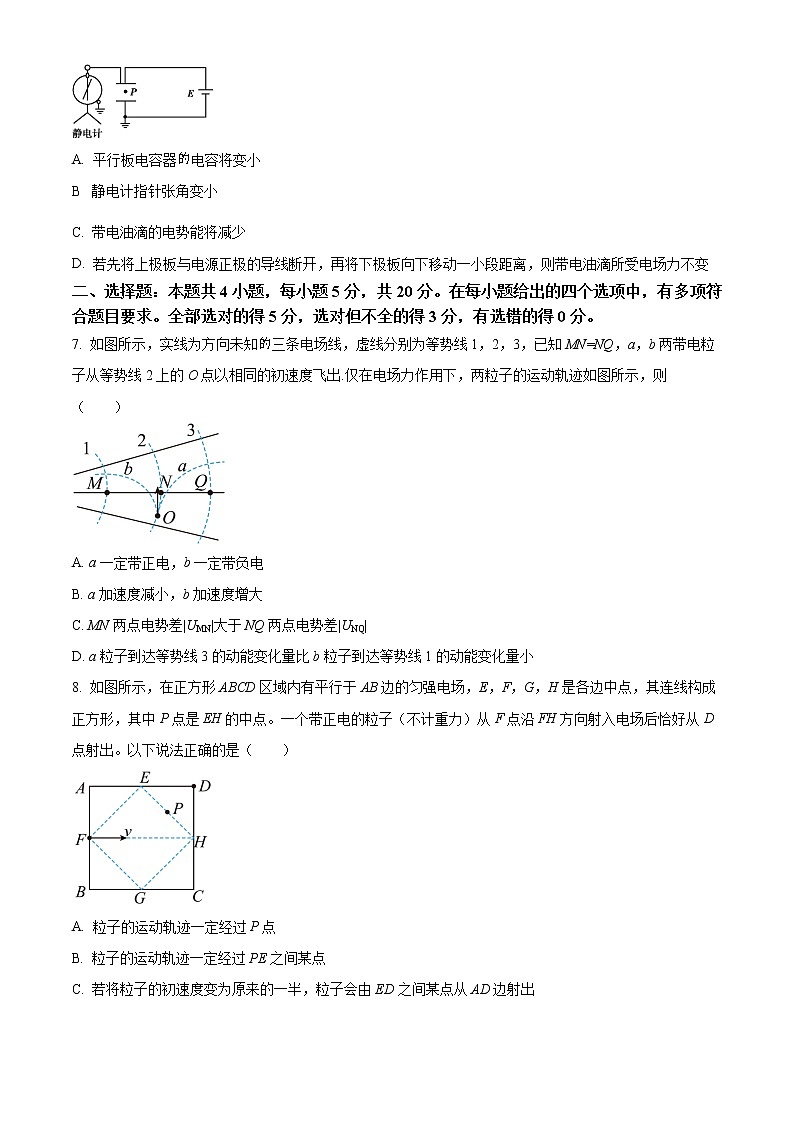

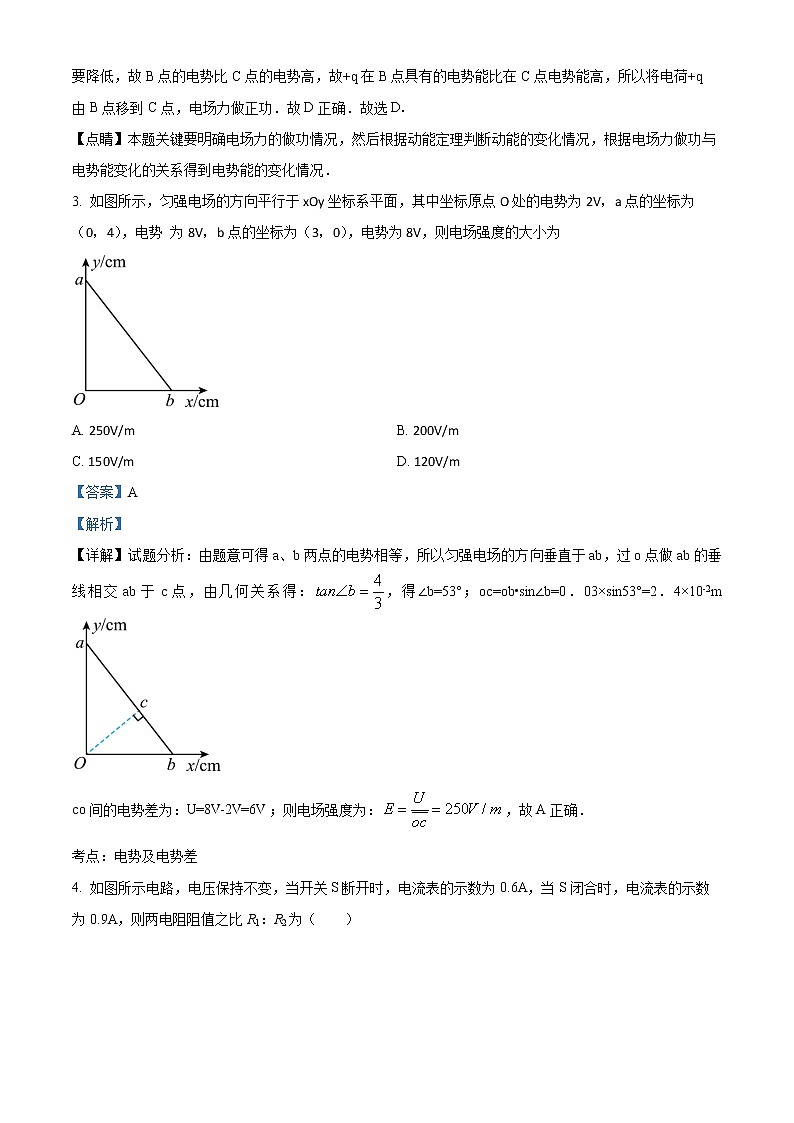

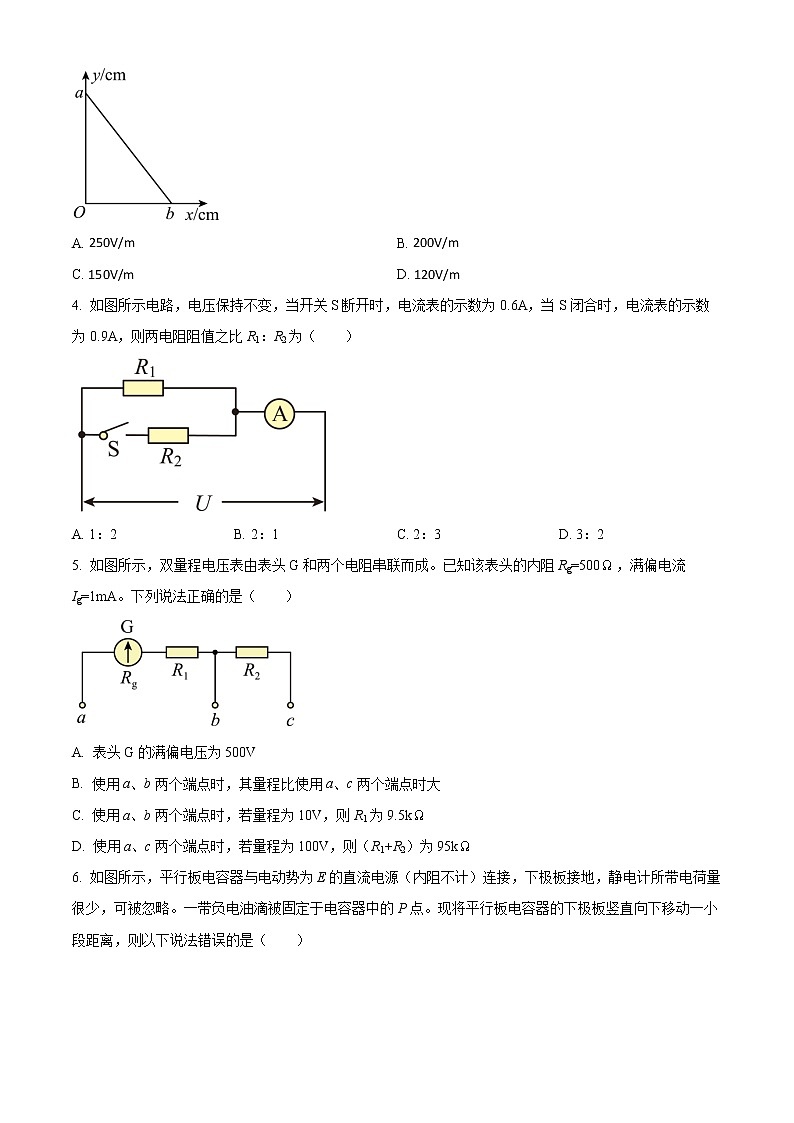

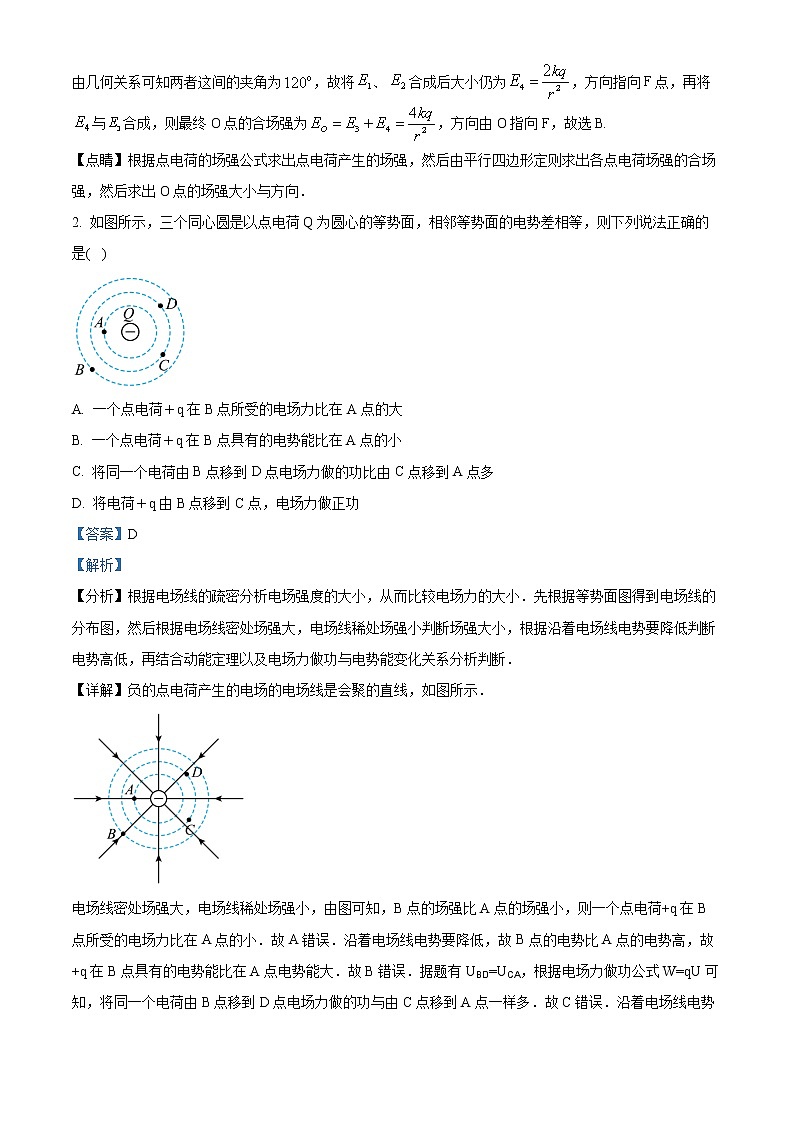

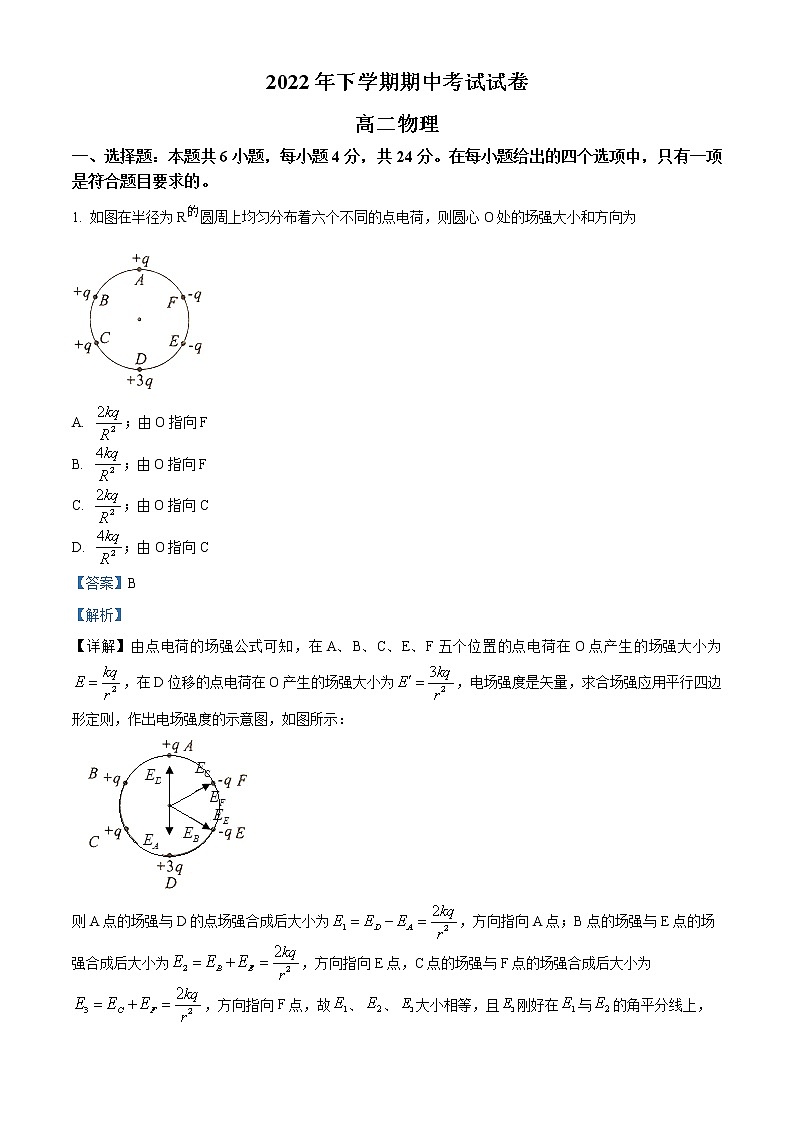

2022年下學期期中考試試卷 高二物理 一、選擇題：本題共6小題，每小題4分，共24分。在每小題給出的四個選項中，只有一項是符合題目要求的。 1. 如圖在半徑為R的圓周上均勻分布著六個不同的點電荷，則圓心O處的場強大小和方向?yàn)? A. ；由O指向F B. ；由O指向F C. ；由O指向C D. ；由O指向C 2. 如圖所示，三個同心圓是以點電荷Q為圓心的等勢面，相鄰等勢面的電勢差相等，則下列說法正確的是( ) A. 一個點電荷＋q在B點所受的電場力比在A點的大 B. 一個點電荷＋q在B點具有的電勢能比在A點的小 C. 將同一個電荷由B點移到D點電場力做的功比由C點移到A點多 D. 將電荷＋q由B點移到C點，電場力做正功 3. 如圖所示，勻強電場的方向平行于xOy坐標系平面，其中坐標原點O處的電勢為2V，a點的坐標為（0，4），電勢 為8V，b點的坐標為（3，0），電勢為8V，則電場強度的大小為 A. 250V/m B. 200V/m C. 150V/m D. 120V/m 4. 如圖所示電路，電壓保持不變，當開關S斷開時，電流表的示數為0.6A，當S閉合時，電流表的示數為0.9A，則兩電阻阻值之比R1：R2為（　?。? A. 1：2 B. 2：1 C. 2：3 D. 3：2 5. 如圖所示，雙量程電壓表由表頭G和兩個電阻串聯而成。已知該表頭的內阻Rg=500，滿偏電流Ig=1mA。下列說法正確的是（　?。? A. 表頭G的滿偏電壓為500V B. 使用a、b兩個端點時，其量程比使用a、c兩個端點時大 C. 使用a、b兩個端點時，若量程為10V，則R1為9.5k D. 使用a、c兩個端點時，若量程為100V，則（R1+R2）為95k 6. 如圖所示，平行板電容器與電動勢為E的直流電源（內阻不計）連接，下極板接地，靜電計所帶電荷量很少，可被忽略。一帶負電油滴被固定于電容器中的P點?，F(xiàn)將平行板電容器的下極板豎直向下移動一小段距離，則以下說法錯誤的是（　?。? A. 平行板電容器電容將變小 B 靜電計指針張角變小 C. 帶電油滴的電勢能將減少 D. 若先將上極板與電源正極的導線斷開，再將下極板向下移動一小段距離，則帶電油滴所受電場力不變 二、選擇題：本題共4小題，每小題5分，共20分。在每小題給出的四個選項中，有多項符合題目要求。全部選對的得5分，選對但不全的得3分，有選錯的得0分。 7. 如圖所示，實線為方向未知三條電場線，虛線分別為等勢線1，2，3，已知MN=NQ，a，b兩帶電粒子從等勢線2上的O點以相同的初速度飛出.僅在電場力作用下，兩粒子的運動軌跡如圖所示，則（　?。? A. a一定帶正電，b一定帶負電 B. a加速度減小，b加速度增大 C. MN兩點電勢差|UMN|大于NQ兩點電勢差|UNQ| D. a粒子到達等勢線3的動能變化量比b粒子到達等勢線1的動能變化量小 8. 如圖所示，在正方形ABCD區域內有平行于AB邊的勻強電場，E，F(xiàn)，G，H是各邊中點，其連線構成正方形，其中P點是EH的中點。一個帶正電的粒子（不計重力）從F點沿FH方向射入電場后恰好從D點射出。以下說法正確的是（　　） A. 粒子的運動軌跡一定經過P點 B. 粒子的運動軌跡一定經過PE之間某點 C. 若將粒子的初速度變?yōu)樵瓉?lái)的一半，粒子會由ED之間某點從AD邊射出 D. 若將粒子的初速度變?yōu)樵瓉?lái)的一半，粒子恰好由E點從AD邊射出 9. 如圖所示直線A為某電源的U-I圖線，曲線B為某小燈泡L的U-I圖線的一部分，用該電源和小燈泡L串聯起來組成閉合回路時燈泡L1恰能正常發光，則下列說法中正確的是（　?。? A. 此電源的內電阻為0.67 B. 燈泡L的額定電壓為3V，額定功率為6W C. 把燈泡L換成阻值恒為1的純電阻，電源的輸出功率將變大，效率將變低 D. 由于小燈泡L的U-I圖線是一條曲線，所以燈泡發光過程中歐姆定律不適用 10. 如圖所示，電動勢為E、內阻為r的電池與定值電阻R0、滑動變阻器R串聯，已知，滑動變阻器的最大阻值為2r．當滑動變阻器的滑片P由a端向b端滑動時，下列說法中正確的是（ ） A. 電路中電流變大 B. 電源的輸出功率先變大后變小 C. 滑動變阻器消耗的功率變小 D. 定值電阻R0上消耗的功率先變大后變小 三、非選擇題：共56分。 11. 如圖所示，游標卡尺讀數為_________cm，螺旋測微器的讀數為_________mm。 12. 某同學測定一個導體的電阻 （1）該同學先用多用電表粗測其電阻。他將選擇開關調到歐姆擋“×10”擋位并調零，測量時發現指針向右偏轉角度太大，如圖虛線箭頭所示，這時他應該： a．將選擇開關換成歐姆擋的_________擋位（選填“×100”或“×1”）。 b．將紅、黑表筆短接，調節_________旋鈕，使歐姆表指針指在表盤右端零刻度處。 c．再次測量該導體的阻值，其表盤及指針?biāo)肝恢萌鐖D實線箭頭所示，則此導體的電阻為_________。 （2）現要進一步精確測量其阻值，實驗室提供了以下各種器材：3V的直流電源、開關、導線等。還有電壓表、電流表與滑動變阻器各兩個以供選用： A．電壓表（0～3V，內阻約為） B．電壓表（0～15V，內阻約為） C．電流表（量程0～3A，內阻約） D．電流表（量程0～0.6A，內阻約） E．滑動變阻器（最大阻值為） F．滑動變阻器（最大阻值為） 為了盡可能提高測量準確度且要求電壓從0開始調節。電壓表應選_________，電流表應選_________，滑動變阻器應選_________（填器材前面的字母）。 （3）請?jiān)谌鐖D中畫出實驗電路圖，以便完成本實驗_________。 13. 在“用電流表和電壓表測定電池的電動勢和內電阻”的實驗中備有如下器材： A．干電池1節 B．滑動變阻器（0～20） C．滑動變阻器（0～1k） D．電壓表（0～3V，內阻約為20k） E．電流表（0～0.6A，內阻RA=0.2） F．電流表（0～3A，內阻約為0.01） G．開關、導線若干 （1）為了減小實驗誤差和方便操作，選擇如圖（甲）所示實驗電路進行實驗，其中滑動變阻器應選___________，電流表應選___________。（只填器材前的序號） （2）某同學根據實驗測得的電壓表的讀數U和電流表的讀數I，畫出的U-I圖像如圖（乙）所示，由圖像可得電池的電動勢為___________V，內電阻為___________。（均保留到小數點后一位） （3）若考慮到電壓表的分流和電流表的分壓作用，則（2）中測得的數值和真實值相比，測得的電動勢___________，內電阻___________（均選填“偏小”“不變”或“偏大”）；利用題中所給電表的參數對（2）中的測量值進行修正，則修正后的電池的電動勢為___________V，內電阻為___________。（均保留到小數點后一位） 14. 如圖，真空中xOy平面直角坐標系上的ABC三點構成等邊三角形，邊長L=2.0m。若將電荷量均為q=+2.0×10-6C的兩點電荷分別固定在A、B點，已知靜電力常量k=9.0×109N·m2/C2。求： (1)兩點電荷間的庫侖力大?。?(2)C點的電場強度的大小和方向。 15. 如圖所示，M為一線圈電阻的電動機，電阻，電源電動勢E=40V。當S斷開時，電流表的示數，當開關S閉合時，電流表的示數為。求： （1）電源內阻； （2）開關S閉合時，通過電動機的電流及電動機輸出的機械功率。 16. 在豎直平面內，一根長為L(zhǎng)的絕緣細線，一端固定在O點，另一端拴著質量為m、電荷量為+q的小球。小球始終處在場強大小為、方向豎直向上的勻強電場中，現將小球拉到與O點等高處，且細線處于拉直狀態，由靜止釋放小球，當小球的速度沿水平方向時，細線被拉斷，之后小球繼續運動并經過P點，P點與O點間的水平距離為L(zhǎng)。重力加速度為g，不計空氣阻力，求 （1）細線被拉斷前瞬間，細線的拉力大小； （2）O、P兩點間的電勢差。
