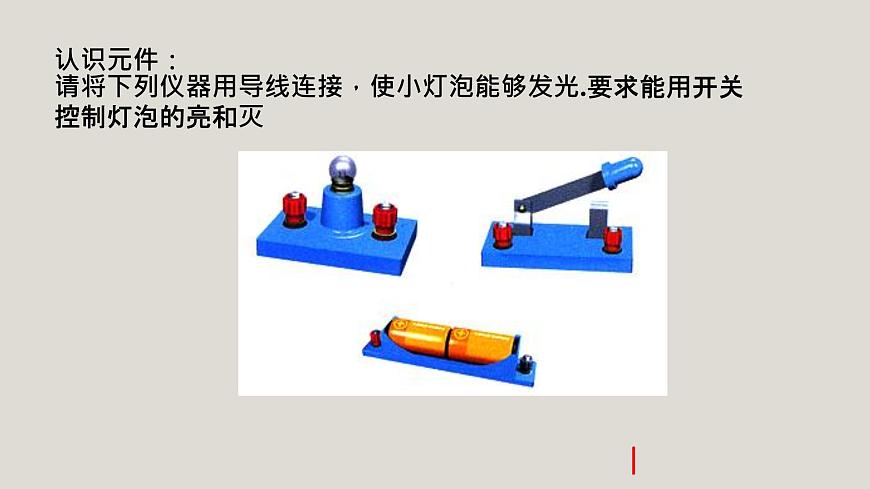

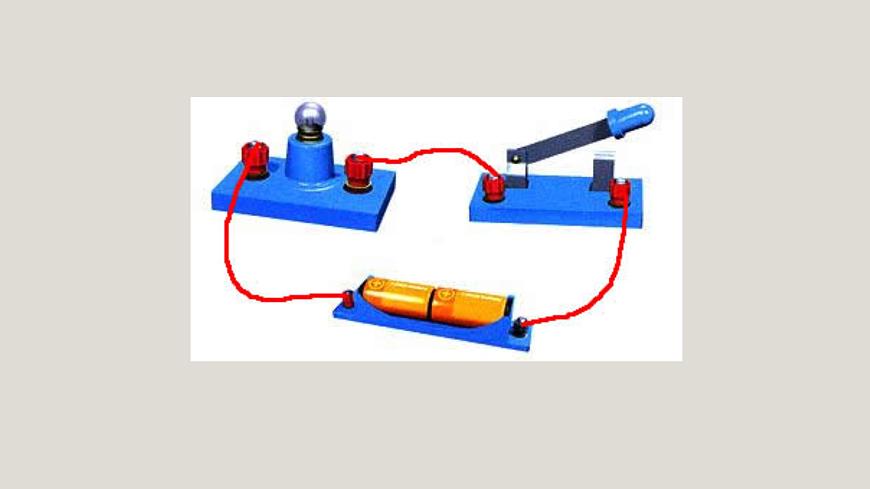

認識元件： 請將下列儀器用導線連接，使小燈泡能夠發光.要求能用開關控制燈泡的亮和滅

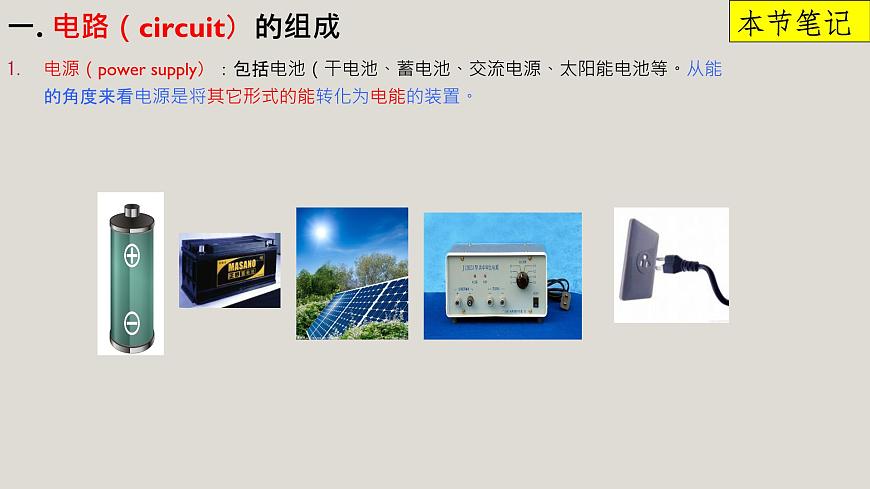

一. 電路（circuit）的組成電源（pwer supply）：包括電池（干電池、蓄電池、交流電源、太陽能電池等。從能的角度來看電源是將其它形式的能轉化為電能的裝置。

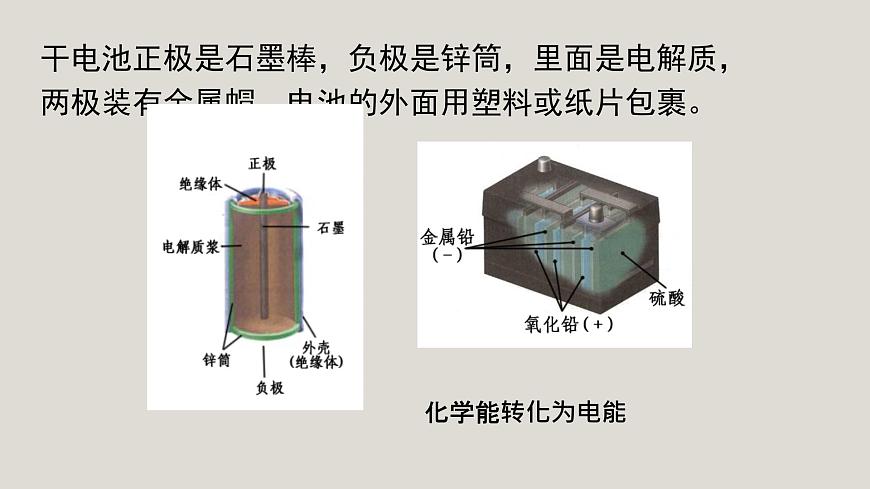

干電池正極是石墨棒，負極是鋅筒，里面是電解質，兩極裝有金屬帽，電池的外面用塑料或紙片包裹。

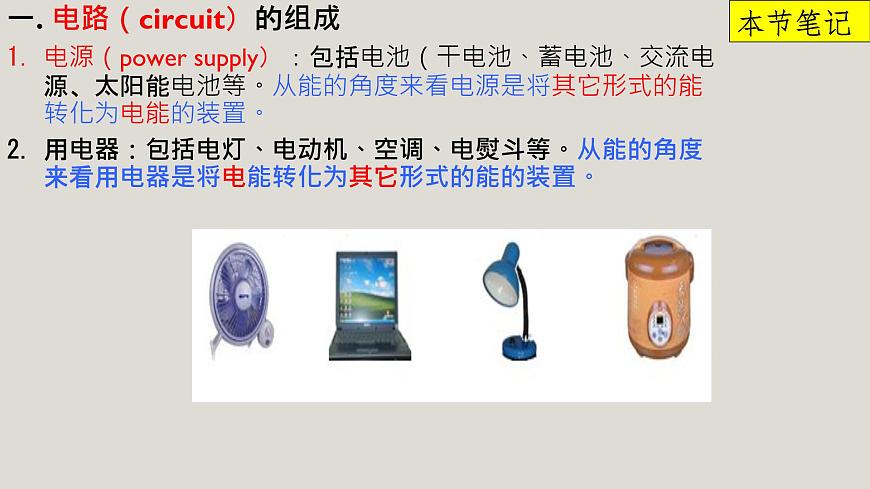

一. 電路（circuit）的組成電源（pwer supply）：包括電池（干電池、蓄電池、交流電源、太陽能電池等。從能的角度來看電源是將其它形式的能轉化為電能的裝置。用電器：包括電燈、電動機、空調、電熨斗等。從能的角度來看用電器是將電能轉化為其它形式的能的裝置。

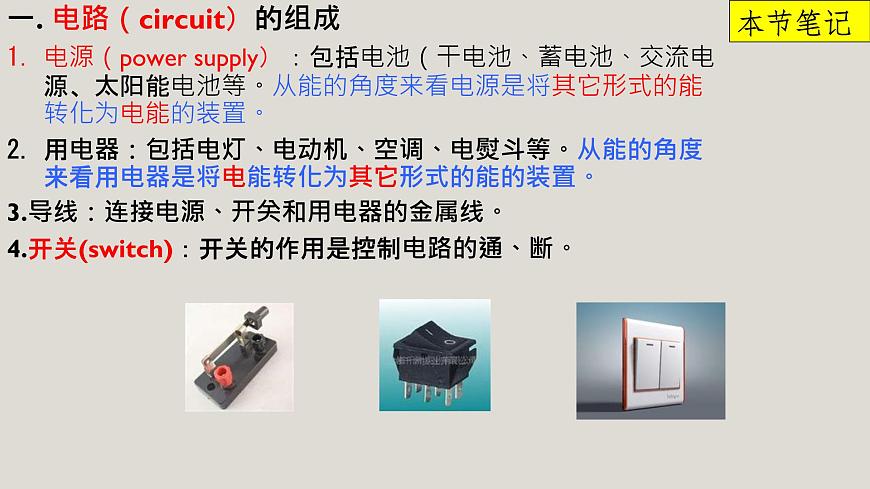

一. 電路（circuit）的組成電源（pwer supply）：包括電池（干電池、蓄電池、交流電源、太陽能電池等。從能的角度來看電源是將其它形式的能轉化為電能的裝置。用電器：包括電燈、電動機、空調、電熨斗等。從能的角度來看用電器是將電能轉化為其它形式的能的裝置。3.導線：連接電源、開關和用電器的金屬線。4.開關(switch)：開關的作用是控制電路的通、斷。

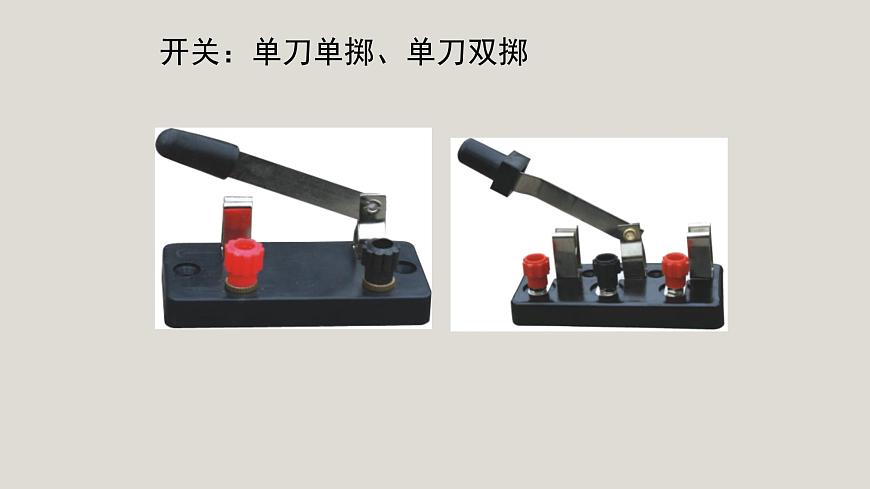

開關：單刀單擲、單刀雙擲
二、電路的幾種狀態斷路（開路）：電路中有一處或幾處斷開的情況，我們稱之為斷路。如開關沒有閉合，線頭松動，電池沒有接好等，造成的斷路，這時電路中沒有電流，用電器不工作。
二、電路的幾種狀態斷路（開路）：電路中有一處或幾處斷開的情況，我們稱之為斷路。如開關沒有閉合，線頭松動，電池沒有接好等，造成的斷路，這時電路中沒有電流，用電器不工作。通路（閉合電路）：電路接通后，用電器正常工作，電路中有電流，這種電路我們稱之為通路。總結：斷路和通路是電路的兩種正常狀態
二、電路的幾種狀態斷路（開路）：電路中有一處或幾處斷開的情況，我們稱之為斷路。如開關沒有閉合，線頭松動，電池沒有接好等，造成的斷路，這時電路中沒有電流，用電器不工作。通路（閉合電路）：電路接通后，用電器正常工作，電路中有電流，這種電路我們稱之為通路?？偨Y(jié)：斷路和通路是電路的兩種正常狀態短路：導線沒有經過用電器，直接連接電源兩極的電路稱之為短路。（注意：閉合的開關 = 導線）
二、電路的幾種狀態斷路（開路）：電路中有一處或幾處斷開的情況，我們稱之為斷路。如開關沒有閉合，線頭松動，電池沒有接好等，造成的斷路，這時電路中沒有電流，用電器不工作。通路（閉合電路）：電路接通后，用電器正常工作，電路中有電流，這種電路我們稱之為通路?？偨Y(jié)：斷路和通路是電路的兩種正常狀態短路（不正常狀態）：導線沒有經過用電器，直接連接電源兩極的電路稱之為短路（注意：閉合的開關 = 導線）短路的危害： 1）消耗掉大量電能； 2）使電源發熱，容易燒毀電源和導線，甚至引起火災。
1991年海灣戰爭中，美軍首度使用內裝“碳纖維”彈頭的“戰斧”巡航導彈，攻擊伊拉克電力系統，使伊拉克多次喪失供電能力。
1、 用導線將電源、用電器、開關等連接起來便組成了電路。
2、用電路元件的符號表示連接情況的圖叫電路圖。
判斷下列電路連接是否正確
指出下面各圖中的錯誤。
（1）要使用統一規定的符號。 （2）連線要橫平豎直，各元件要均勻分布在各邊，元件不要畫在拐角處，盡量使電路圖美觀。 （3）導線可任意延長，拐直角。盡量不要把導線畫成交叉不相連的形式。
例題：根據實物圖畫出相應的電路圖
練習：根據實物圖畫出相應的電路圖
4、根據電路圖連接實物圖
步驟是依照電路圖從電源正極出發將各元件按順序首尾順次相連。需要注意的是每個元件連兩個接線柱，不要只把元件一個接線柱接入電路,這樣的話此元件相當于未接入電路。導線可彎曲，但不能交叉。
注意:電池的連法和導線不能交叉
