【備戰2023高考】物理總復習——9.5《實驗十一：測定電源的電動勢和內電阻》講義（全國通用）

這是一份【備戰2023高考】物理總復習——9.5《實驗十一：測定電源的電動勢和內電阻》講義（全國通用），文件包含備戰2023高考物理總復習95《實驗十一測定電源的電動勢和內電阻》講義解析版全國通用docx、備戰2023高考物理總復習95《實驗十一測定電源的電動勢和內電阻》講義原卷版全國通用docx等2份試卷配套教學資源，其中試卷共16頁， 歡迎下載使用。

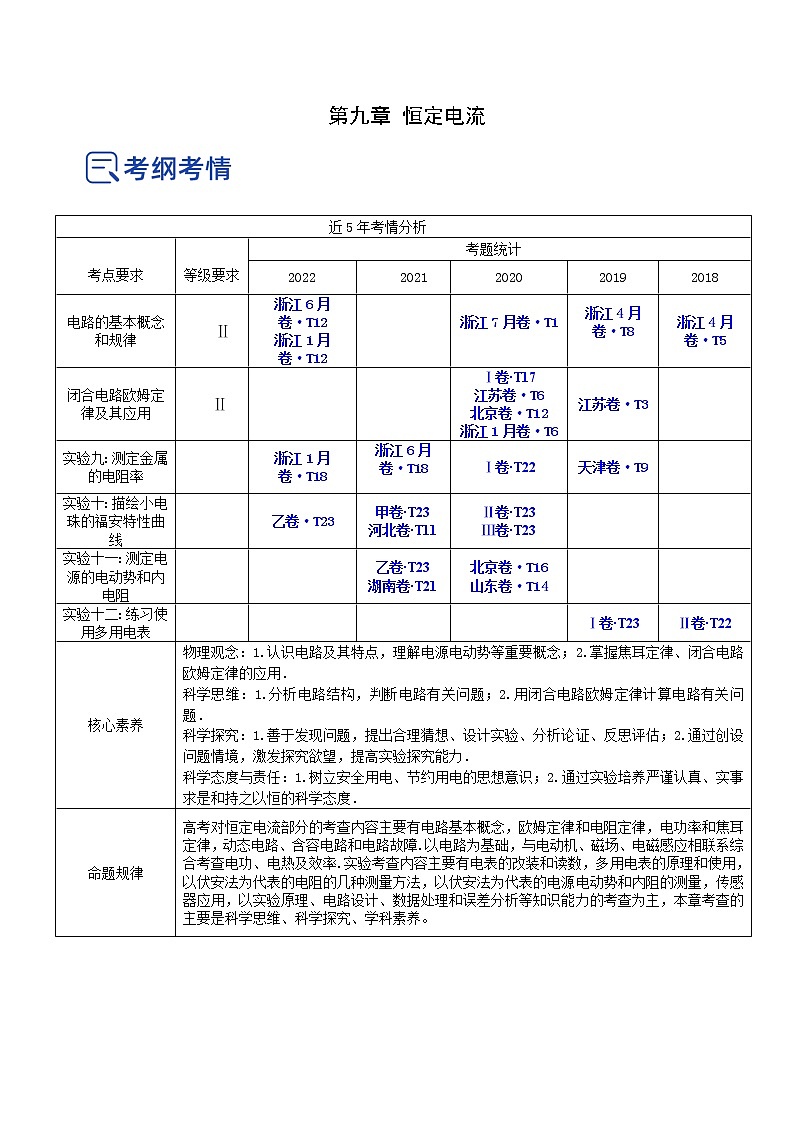

第九章 恒定電流近5年考情分析 考點要求 等級要求考題統計2022   2021202020192018電路的基本概念和規律Ⅱ浙江6月卷·T12浙江1月卷·T12 浙江7月卷·T1 浙江4月卷·T8 浙江4月卷·T5閉合電路歐姆定律及其應用  Ⅱ  Ⅰ卷·T17江蘇卷·T6北京卷·T12浙江1月卷·T6江蘇卷·T3 實驗九：測定金屬的電阻率 浙江1月卷·T18浙江6月卷·T18 Ⅰ卷·T22天津卷·T9 實驗十：描繪小電珠的福安特性曲線 乙卷·T23甲卷·T23河北卷·T11Ⅱ卷·T23Ⅲ卷·T23  實驗十一：測定電源的電動勢和內電阻  乙卷·T23湖南卷·T21北京卷·T16山東卷·T14  實驗十二：練習使用多用電表    Ⅰ卷·T23Ⅱ卷·T22核心素養物理觀念：1.認識電路及其特點，理解電源電動勢等重要概念；2.掌握焦耳定律、閉合電路歐姆定律的應用．科學思維：1.分析電路結構，判斷電路有關問題；2.用閉合電路歐姆定律計算電路有關問題．科學探究：1.善于發現問題，提出合理猜想、設計實驗、分析論證、反思評估；2.通過創設問題情境，激發探究欲望，提高實驗探究能力．科學態度與責任：1.樹立安全用電、節約用電的思想意識；2.通過實驗培養嚴謹認真、實事求是和持之以恒的科學態度．命題規律高考對恒定電流部分的考查內容主要有電路基本概念，歐姆定律和電阻定律，電功率和焦耳定律，動態電路、含容電路和電路故障.以電路為基礎，與電動機、磁場、電磁感應相聯系綜合考查電功、電熱及效率.實驗考查內容主要有電表的改裝和讀數，多用電表的原理和使用，以伏安法為代表的電阻的幾種測量方法，以伏安法為代表的電源電動勢和內阻的測量，傳感器應用，以實驗原理、電路設計、數據處理和誤差分析等知識能力的考查為主，本章考查的主要是科學思維、科學探究、學科素養。備考策略重點掌握閉合電路歐姆定律及直流電路問題.本章以電學實驗形式出現的可能性較大，所以平時多練一練電學實驗.不可忽視以動力學為背景的力電綜合題，還有以電路知識為背景的能量守恒問題.加強文字表達、函數表達、圖象表達的理解及其應用。實驗以電表改裝、電阻測量為主線，加強實驗原理、電路設計、數據處理和誤差分析的練習。【網絡構建】專題9.5 實驗十一：測定電源的電動勢和內電阻【網絡構建】考點一  基本要求一、實驗?zāi)康?/span>1．掌握用電壓表和電流表測定電源的電動勢和內阻的方法；進一步理解閉合電路的歐姆定律．2．掌握用圖象法求電動勢和內阻的方法．二、實驗原理1．實驗依據：閉合電路歐姆定律．2．E和r的求解：由U＝E－Ir得，解得E、r.3．圖象法處理：以路端電壓U為縱軸，干路電流I為橫軸，建系、描點、連線，縱軸截距為電動勢E，直線斜率k的絕對值為內阻r.三、實驗器材電池(被測電源)、電壓表、電流表、滑動變阻器、開關、導線、坐標紙、鉛筆．四、實驗步驟1．電流表用0.6 A量程，電壓表用3 V量程，按實驗原理圖連接好實物電路．2．把變阻器的滑片移動到使接入電路阻值最大的一端．3．閉合電鍵，調節變阻器，使電流表有明顯示數．記錄一組電流表和電壓表的示數，用同樣方法測量并記錄幾組I、U值，并填入表格中．  第1組第2組第3組第4組第5組第6組U/V      I/A       4.斷開開關，拆除電路，整理好器材．考點二  規律方法一、數據處理1．列多個方程組求解，再求E、r的平均值．2．用作圖法處理數據，如圖所示．(1)圖線與縱軸交點為E；(2)圖線與橫軸交點為I短＝；(3)圖線的斜率表示r＝.二、誤差分析1．偶然誤差：(1)電表讀數不準引起誤差．(2)圖象法求E和r時作圖不準確．2．系統誤差：(1)采取電流表內接法，由于電壓表分流造成電動勢和內阻的測量值均偏?。?/span>(2)采取電流表外接法，由于電流表分壓，造成內阻的測量值偏大．三、注意事項1．為了使路端電壓變化明顯，可使用內阻較大的舊電池．2．電流不要過大，應小于0.5 A，讀數要快．每次讀數后立即斷開電源．3．要測出不少于6組的(U，I)數據，且變化范圍要大些．4．若U－I圖線縱軸刻度不從零開始，則圖線和橫軸的交點不再是短路電流，內阻應根據r＝確定．5．電流表要內接(因為r很小)．高頻考點一 基本要求例1、（2022·湖北·恩施市第一中學模擬預測）某實驗小組的成員利用下列器材設計出了既可以測量電流表的內阻又可以測量某電源的電動勢和內阻的實驗電路，已知實驗室提供的器材如下：電阻箱，定值電阻，兩個電流表、，單刀單擲開關，單刀雙擲開關，待測電源，導線若干。該實驗小組成員設計的電路如圖甲所示。他們的操作步驟如下：（1）閉合單刀單擲開關，斷開單刀雙擲開關，調節電阻箱的阻值為，讀出電流表的示數；將單刀雙擲開關接通1，調節電阻箱的阻值為，使電流表的示數仍為；再將單刀雙擲開關接通2，調節電阻箱的阻值為，使電流表的示數也為。則電流表的內阻為______，電流表的內阻為______。（2）將單刀雙擲開關接通2，多次調節電阻箱的阻值，記錄每次調節后的電阻箱的阻值及電流表的示數，該同學打算用圖像處理數據，以電阻箱電阻為縱軸，為了直觀得到電流與的圖像關系，則橫軸應取______。A．       B．       C．       D．（3）根據（2）選取的軸，作出圖像如圖乙所示，則電源的電動勢______，內阻______（用、、及圖像中的a、b表示） 【變式訓練】（2022·福建·莆田二中模擬預測）某同學要測量一節干電池的電動勢和內電阻，現在實驗室提供了如下的器材：A．電流表G（量程2mA，內阻）B．電流表A（量程0.6A，內阻約為0.5Ω）C．滑動變阻器R（0~10Ω，額定電流2A）D．定值電阻E．開關S和導線若干①該同學根據實際情況設計了如圖1所示的原理圖，請你根據原理圖用筆畫線代替導線連接實物圖________。②該同學將電流表G與電阻串聯組成電壓表，此電壓表的最大量程______V，利用上述實驗原理圖測得數據，以電流表A讀數為橫坐標，以路端電壓U為縱坐標，繪出了如圖3所示的圖線，根據圖線可求出電源的內阻r＝______Ω（保留2位小數）。③由于電流表G的分流引起實驗誤差，導致電池電動勢測量值______（填“偏大”“偏小”或“準確”）。 高頻考點二 規律方法例2、（2022·天津和平·三模）手機電池多為鋰電池，這種電池的電動勢并不是一個定值，剛充滿的電池電動勢約 4.2V，在使用過程中降低到3.2V時建議終止放電。為盡可能精確地測量出某手機電池剛充滿電時的電動勢，可供選用的器材如下：A．電流表A：量程 0~0.6A、內阻約為0.6ΩB．電壓表V：量程 0~15V、內阻約為3kΩC．滑動變阻器R：最大阻值10ΩD．電阻箱R：0~999.9ΩE．待測手機電池E     F．一個開關及導線若干（1）為使實驗具有盡可能高的精度，下列電路中，應選用___________；A． B．C． D．（2）根據設計的電路，用圖像法處理數據，為保證得到的圖像為直線，應作___________隨___________變化的圖像；（3）若已知該圖像斜率的絕對值為k，縱截距的絕對值為b，則電源電動勢的大小為___________。 【變式訓練】（2022·北京海淀·二模）某同學把銅片和鋅片相隔約2cm插入一個桔子中，就制成了一個水果電池。銅片是電池的正極，鋅片是負極。他所用到的器材有水果電池、電阻箱、電流表、電鍵和導線若干（1）請根據上面的器材在方框中畫出實驗電路圖。(       )（2）實驗時，用電流表和電阻箱測出多組電流I和電阻值R，若要通過圖像測得這個水果電池的電動勢和內阻，可以選用圖像為___________A．R-I                    B．               C．（3）若用該實驗方法測量水果電池的電動勢和內阻，電動勢的測量值___________真實值，內阻的測量值___________真實值（選填“大于”“等于”“小于”）。（4）該同學在斷開電鍵準備收拾器材的時候，忽然想起測量干電池電動勢時，可以將學生用指針式電壓表（量程0～3V，內阻約3k?）直接接到干電池的正負極，因此該同學也將這種指針式電壓表直接接到了桔子電池的正負極，但是測得的數值與用圖像測得的電動勢數值差距很大。設直接用指針式電壓表測得的電動勢用E2表示，該同學用圖像法測得的電動勢用E1表示，請分析說明這兩個值哪一個更大。(       )
