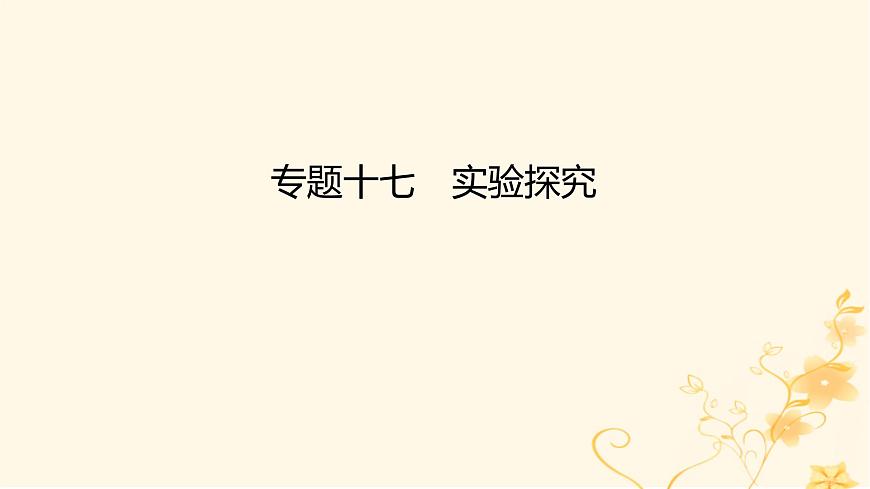

高考物理二輪復習精練專題十七實驗探究課件

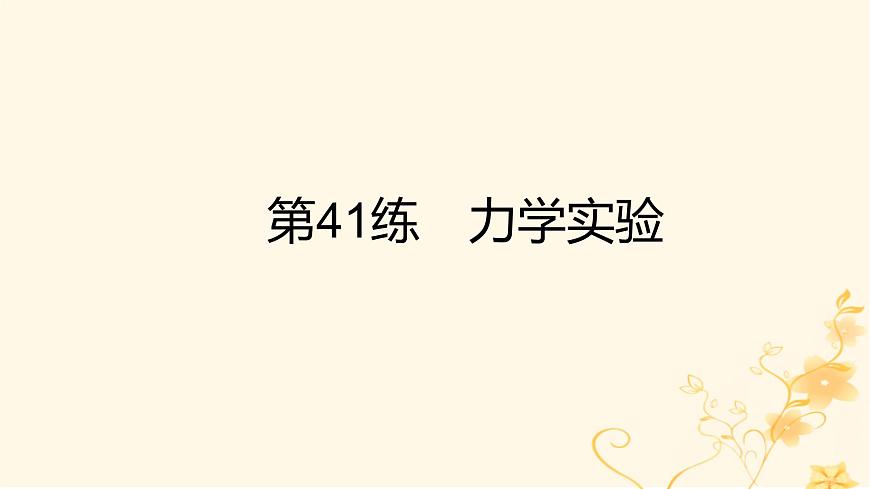

這是一份高考物理二輪復習精練專題十七實驗探究課件，共26頁。PPT課件主要包含了第41練力學實驗，第42練電學實驗等內容，歡迎下載使用。

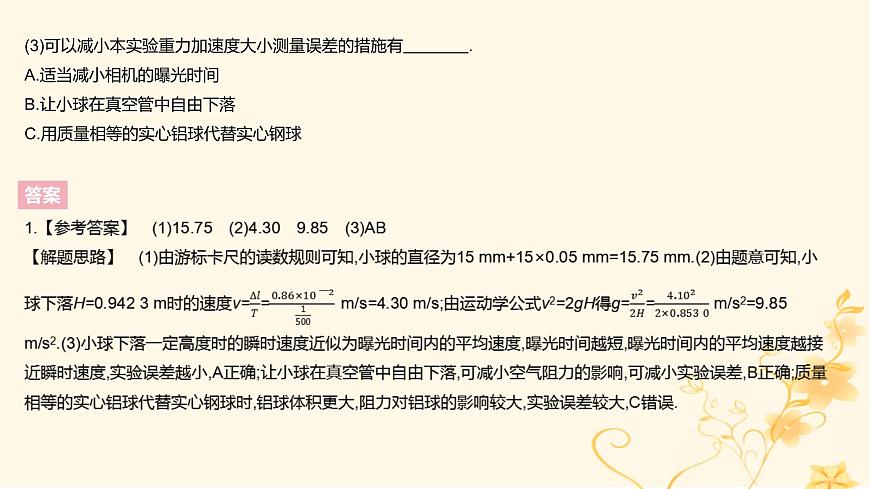

(3)可以減小本實驗重力加速度大小測量誤差的措施有　　　　.?A.適當減小相機的曝光時間B.讓小球在真空管中自由下落C.用質量相等的實心鋁球代替實心鋼球

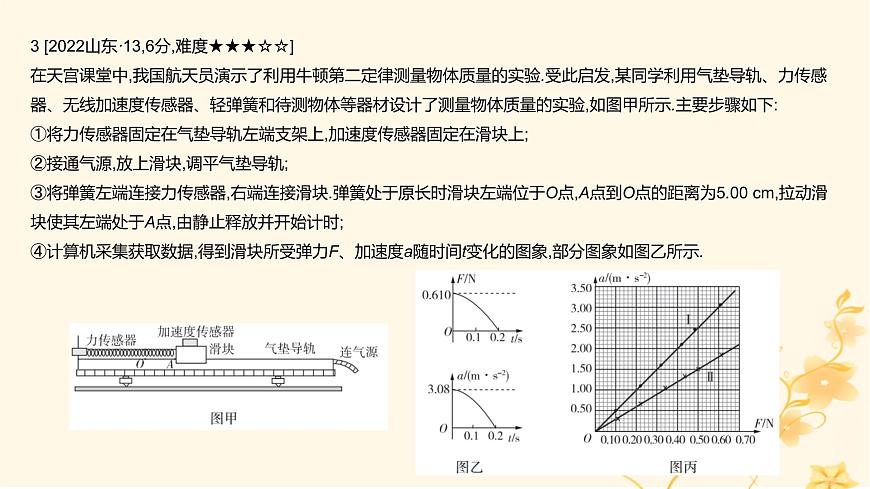

3 [2022山東·13,6分,難度★★★☆☆]在天宮課堂中,我國航天員演示了利用牛頓第二定律測量物體質量的實驗.受此啟發,某同學利用氣墊導軌、力傳感器、無線加速度傳感器、輕彈簧和待測物體等器材設計了測量物體質量的實驗,如圖甲所示.主要步驟如下:①將力傳感器固定在氣墊導軌左端支架上,加速度傳感器固定在滑塊上;②接通氣源,放上滑塊,調平氣墊導軌;③將彈簧左端連接力傳感器,右端連接滑塊.彈簧處于原長時滑塊左端位于O點,A點到O點的距離為5.00 cm,拉動滑塊使其左端處于A點,由靜止釋放并開始計時;④計算機采集獲取數據,得到滑塊所受彈力F、加速度a隨時間t變化的圖象,部分圖象如圖乙所示.

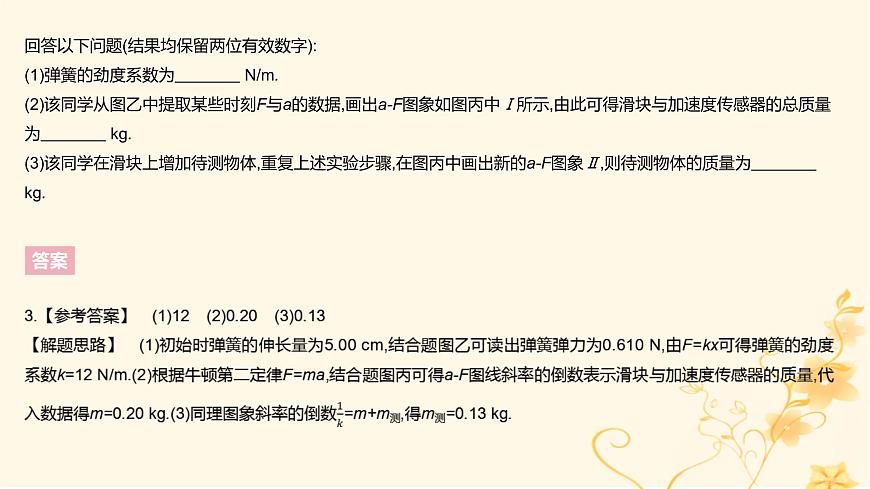

回答以下問題(結果均保留兩位有效數字):(1)彈簧的勁度系數為　　　　 N/m.?(2)該同學從圖乙中提取某些時刻F與a的數據,畫出a-F圖象如圖丙中Ⅰ所示,由此可得滑塊與加速度傳感器的總質量為　　　　 kg.?(3)該同學在滑塊上增加待測物體,重復上述實驗步驟,在圖丙中畫出新的a-F圖象Ⅱ,則待測物體的質量為　　　　kg.?
4 [2021海南·15,10分,難度★★★☆☆]為了驗證物體沿光滑斜面下滑的過程中機械能守恒,某學習小組用如圖所示的氣墊導軌裝置(包括導軌、氣源、光電門、滑塊、遮光條、數字毫秒計)進行實驗.此外可使用的實驗器材還有:天平、游標卡尺、刻度尺.(1)某同學設計了如下的實驗步驟,其中不必要的步驟是　　　　.?①在導軌上選擇兩個適當?shù)奈恢肁、B安裝光電門Ⅰ、Ⅱ,并連接數字毫秒計;②用天平測量滑塊和遮光條的總質量m;③用游標卡尺測量遮光條的寬度d;④通過導軌上的標尺測出A、B之間的距離l;⑤調整好氣墊導軌的傾斜狀態;⑥將滑塊從光電門Ⅰ左側某處,由靜止開始釋放,從數字毫秒計讀出滑塊通過光電門Ⅰ、Ⅱ的時間Δt1、Δt2;⑦用刻度尺分別測量A、B點到水平桌面的高度h1、h2;⑧改變氣墊導軌傾斜程度,重復步驟⑤⑥⑦,完成多次測量.(2)用游標卡尺測量遮光條的寬度d時,游標卡尺的示數如圖所示,則d=　　　mm;某次實驗中,測得Δt1=11.60 ms,則滑塊通過光電門Ⅰ的瞬時速度v1=　　　m/s(保留3位有效數字).?
(3)在誤差允許范圍內,若h1-h2=　　　　(用上述必要的實驗步驟直接測量的物理量符號表示,已知重力加速度為g),則認為滑塊下滑過程中機械能守恒.?(4)寫出兩點產生誤差的主要原因:　 .?
5 [2021江蘇·11,改編,難度★★★☆☆]小明利用如圖1所示的實驗裝置驗證動量定理.將遮光條安裝在滑塊上,用天平測出遮光條和滑塊的總質量M=200.0 g,槽碼和掛鉤的總質量m=50.0 g.實驗時,將滑塊系在繞過定滑輪懸掛有槽碼的細線上.滑塊由靜止釋放,數字計時器記錄下遮光條通過光電門1和2的遮光時間Δt1和Δt2,以及這兩次開始遮光的時間間隔Δt,用游標卡尺測出遮光條寬度,計算出滑塊經過兩光電門速度的變化量Δv.(1)游標卡尺測量遮光條寬度如圖2所示,其寬度d=　　　　 mm.?(2)打開氣泵,待氣流穩定后調節氣墊導軌,直至看到導軌上的滑塊能保持靜止,其目的是　　　　　　　　　.?
(3)多次改變光電門2的位置進行測量,得到Δt和Δv的數據如表,請根據表中數據,在方格紙上作出Δv-Δt圖線(4)查得當?shù)氐闹亓铀俣萭=9.80 m/s2,根據動量定理,Δv-Δt圖線斜率的理論值為　　　 m/s2.?(5)實驗發現,圖線斜率的實驗值總小于理論值,產生這一誤差的兩個可能原因是　　　　.?A.細線與氣墊導軌不完全平行B.每次釋放滑塊的位置不同C.實驗中Δt的測量值偏大
1 [2021福建·11,6分,難度★★★☆☆] 某實驗小組使用多用電表和螺旋測微器測量一長度為80.00 cm的電阻絲的電阻率,該電阻絲的電阻值約為100~200 Ω.材料未知,實驗過程如下:(1)用螺旋測微器測量該電阻絲的直徑,示數如圖所示,該電阻絲的直徑為　　　　mm.?(2)對多用電表進行機械調零.(3)將多用電表的選擇開關旋至　　　　倍率的電阻擋(填“×1”“×10”“×100”或“×1 k”).?(4)將黑、紅表筆短接,調節歐姆調零旋鈕,使指針指在電阻擋零刻度線.(5)將黑、紅表筆接在待測電阻絲兩端,多用電表的示數如圖所示,該電阻絲的電阻值為　　　　Ω.?(6)測量完成之后,將表筆從插孔拔出,并將選擇開關旋到“OFF”位置.(7)實驗測得的該電阻絲電阻率為　　　　Ω·m(結果保留3位有效數字).?
2 [2021湖南·12,9分,難度★★★☆☆]某實驗小組需測定電池的電動勢和內阻,器材有:一節待測電池、一個單刀雙擲開關、一個定值電阻(阻值為R0)、一個電流表(內阻為RA)、一根均勻電阻絲(電阻絲總阻值大于R0,并配有可在電阻絲上移動的金屬夾)、導線若干.由于缺少刻度尺,無法測量電阻絲長度,但發現桌上有一個圓形時鐘表盤.某同學提出將電阻絲繞在該表盤上,利用圓心角來表示接入電路的電阻絲長度.主要實驗步驟如下:(1)將器材如圖連接;(2)開關閉合前,金屬夾應夾在電阻絲的　　　　端(填“a”或“b”);?(3)改變金屬夾的位置,閉合開關,記錄每次接入電路的電阻絲對應的圓心角θ和電流表示數I,得到多組數據;(4)整理數據并在坐標紙上描點繪圖,所得圖象如圖所示,圖線斜率為k,與縱軸截距為d,設單位角度對應電阻絲的阻值為r0,該電池電動勢和內阻可表示為E=　　　　,r=　　　　;(用R0、RA、k、d、r0表示)?
(5)為進一步確定結果,還需要測量單位角度對應電阻絲的阻值r0.利用現有器材設計實驗,在圖方框中畫出實驗電路圖(電阻絲用滑動變阻器符號表示);(6)利用測出的r0,可得該電池的電動勢和內阻
3 [2021遼寧·12,8分,難度★★★☆☆]某同學將一量程為250 μA的微安表改裝成量程為1.5 V的電壓表.先將電阻箱R1與該微安表串聯進行改裝,然后選用合適的電源E、滑動變阻器R2、定值電阻R3、開關S和標準電壓表對改裝后的電表進行檢測,設計電路如圖所示.(1)微安表銘牌標示內阻為0.8 kΩ,據此計算R1的阻值應為　　　　kΩ.按照電路圖連接電路,并將R1調為該阻值.?(2)開關閉合前,R2的滑片應移動到　　　　端.?(3)開關閉合后,調節R2的滑片位置,微安表有示數,但變化不顯著,故障原因可能是　　　　.(填選項前的字母)?A.1、2間斷路　　　B.3、4間斷路 C.3、5間短路(4)排除故障后,調節R2的滑片位置,當標準電壓表的示數為0.60 V時,微安表的示數為98 μA,此時需要　　　　(填“增大”或“減小”)R1的阻值,以使改裝電表的量程達到預期值.?
4 [2021全國甲·23,10分,難度★★★★☆]某同學用圖所示電路探究小燈泡的伏安特性,所用器材有:小燈泡(額定電壓2.5 V,額定電流0.3 A)、電壓表(量程300 mV,內阻300 Ω)、電流表(量程300 mA,內阻0.27 Ω)、定值電阻R0、滑動變阻器R1(阻值0~20 Ω)、電阻箱R2(最大阻值9 999.9 Ω)、電源E(電動勢6 V,內阻不計)、開關S、導線若干.完成下列填空:(1)有3個阻值分別為10 Ω、20 Ω、30 Ω的定值電阻可供選擇,為了描繪小燈泡電流在0~300 mA的U-I曲線,R0應選取阻值為　　　　Ω的定值電阻;?(2)閉合開關前,滑動變阻器的滑片應置于變阻器的　　　　(填“a”或“b”)端;?(3)在流過電流表的電流較小時,將電阻箱R2的阻值置零,改變滑動變阻器滑片的位置,讀取電壓表和電流表的示數U、I,結果如圖所示.當流過電流表的電流為10 mA時,小燈泡的電阻為　　　Ω(保留1位有效數字);?
5 [2021山東·14,8分,難度★★★★☆]熱敏電阻是傳感器中經常使用的元件,某學習小組要探究一熱敏電阻的阻值隨溫度變化的規律.可供選擇的器材有:待測熱敏電阻RT(實驗溫度范圍內,阻值約幾百歐到幾千歐);電源E(電動勢1.5 V,內阻r約0.5 Ω);電阻箱R(阻值范圍0~9 999.99 Ω);滑動變阻器R1(最大阻值20 Ω);滑動變阻器R2(最大阻值2 000 Ω);微安表(量程100 μA,內阻等于2 500 Ω);開關兩個,溫控裝置一套,導線若干.同學們?cè)O(shè)計了如圖甲所示的測量電路,主要實驗步驟如下:①按圖示連接電路;②閉合S1、S2,調節滑動變阻器滑片P的位置,使微安表指針滿偏;③保持滑動變阻器滑片P的位置不變,斷開S2,調節電阻箱,使微安表指針半偏;④記錄此時的溫度和電阻箱的阻值.
回答下列問題:(1)為了更準確地測量熱敏電阻的阻值,滑動變阻器應選用　　　　(填“R1”或“R2”).?(2)請用筆畫線代替導線,將圖乙中實物圖(不含溫控裝置)連接成完整電路.(3)某溫度下微安表半偏時,電阻箱的讀數為6 000.00 Ω,該溫度下熱敏電阻的測量值為　　　　Ω(結果保留到個位),該測量值　　　　(填“大于”或“小于”)真實值.?(4)多次實驗后,學習小組繪制了如圖丙所示的圖象.由圖象可知,該熱敏電阻的阻值隨溫度的升高逐漸　　　　(填“增大”或“減小”).?
