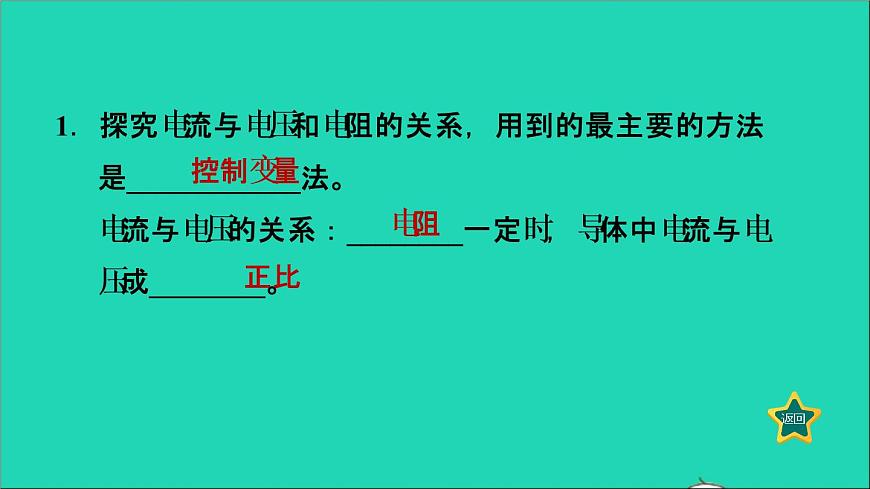

1．探究電流與電壓和電阻的關系，用到的最主要的方法是____________法。電流與電壓的關系：________一定時，導體中電流與電壓成________。
2．[2021·大連]某同學探究“電阻一定時，通過導體的電流與導體兩端的電壓的關系”，實驗器材有：兩節干電池，滑動變阻器、電流表、電壓表、10Ω的定值電阻及開關各一個，導線若干。
(1)圖甲是該同學連接的部分電路，請用筆畫線代替導線，將圖中的實驗電路連接完整。
【點撥】電源電壓為3V，電壓表選用小量程與電阻并聯。
(2)閉合開關后，將滑動變阻器的滑片從b端向a端滑動，觀察到電流表示數逐漸變大。當滑片滑到a端時，電流表示數如圖乙所示，接下來的操作是________________________________________。
斷開開關，將電流表換用0～0.6A的小量程
【點撥】由圖知電流表選用0～3A的量程，指針偏轉角度很小，示數不超過0.6A，所以接下來應該斷開開關，將電流表換用0～0.6A的小量程。
(3)進行實驗，記錄的實驗數據如表：電阻R＝10Ω
①請在圖丙方格紙上畫出電流I與電壓U的關系圖像。②分析圖像得出的探究結論是___________________________________________________________________。
【點撥】①根據描點法作圖。②分析圖像，可以得出的結論是在電阻一定時，通過導體的電流與導體兩端的電壓成正比。
【答案】 ①如圖所示。②在電阻一定時，通過導體的電流與導體兩端的電壓成正比
3．電流與電阻的關系：_______一定時，導體中電流與電阻成___________。
4．小點在“探究電流與電阻的關系”的實驗中，連接了如圖甲所示的電路。
(1)在連接電路時，應________開關，滑動變阻器滑片處于最________(填“左”或“右”)端。(2)他先在電路的a、b間接入10Ω的電阻，移動變阻器的滑片P，電流表的示數如圖乙所示，為________A。(3)記錄數據后，改用15Ω電阻替換10Ω電阻，閉合開關S，接下來應該調節滑片P，保持________的示數不變，觀察并記錄____________的示數。
(4)根據實驗數據繪制的I-R圖像如圖丙所示，由此可以得出結論：________________________________________________________________________________。
當導體兩端的電壓一定時，通過導體的電流和導體的電阻成反比
5．[教材改編題]某同學利用如圖所示的電路探究“電流與電壓、電阻的關系”，有關對應實驗中滑動變阻器的作用和操作說法錯誤的是(　　) A．實驗開始時，滑動變阻器的滑片移到最大值處，作用是使電路中的電流最小，可以保護電路
B．在探究通過導體的電流與導體兩端電壓關系時，可調節滑動變阻器的滑片，使電壓表的示數變化C．在探究通過導體的電流與導體的電阻關系時，滑動變阻器的作用是保持定值電阻兩端的電壓不變D．在探究通過導體的電流與導體的電阻關系時，要控制電阻不變
6．實驗小組成員分別探究“歐姆定律”。(一)小明探究“電流與電壓的關系”。實驗器材為：6V蓄電池、開關S、電壓表、電流表、滑動變阻器(50Ω　2A)、未知阻值的定值電阻R。
(1)請在圖甲中用筆畫線代替導線完成電路連接，要求：滑動變阻器此時接入電路的電阻最大。(2)閉合開關S，發現電流表有示數、電壓表無示數，則電路故障不可能是________。 A．R處發生短路 B．R處發生開路　 C．導線EG開路
(3)排除電路故障，移動滑動變阻器的滑片P，得到多組數據。實驗③時，電流表的示數如圖乙所示，請將數據記錄在表格內。
(4)小明分析實驗數據可得探究結論：__________________________________________________。 (二)小華利用圖甲所示電路，以及阻值不同的三個定值電阻，探究“電流與電阻的關系”。
在電阻一定時，通過導體的電流與導體兩端的電壓成正比
(5)小華根據已測數據可得探究結論：________________________________________________________________________________________。
當導體兩端的電壓一定時，通過導體的電流與導體的電阻成反比
7．[科學探究]小明按照實驗要求在課堂上探究電流和電阻的關系，實驗中電壓表的示數要__________；將電阻由10Ω換成15Ω時，滑動變阻器的滑片P往________(填“左”或“右”)調節，直到電壓表的示數為2.5V，讀出電流表的示數。
【點撥】探究電流與電阻的關系時，要保持不同的定值電阻兩端電壓不變，如果換大一點的電阻，應增大變阻器連入電路中的電阻，故需向左移動變阻器的滑片。
