初中物理人教版九年級全冊第十八章 電功率第1節 電能 電功課堂教學ppt課件

這是一份初中物理人教版九年級全冊第十八章 電功率第1節 電能 電功課堂教學ppt課件，共27頁。PPT課件主要包含了WUIt，反饋練習，65×105J，V×240s，125A，心得體會等內容，歡迎下載使用。

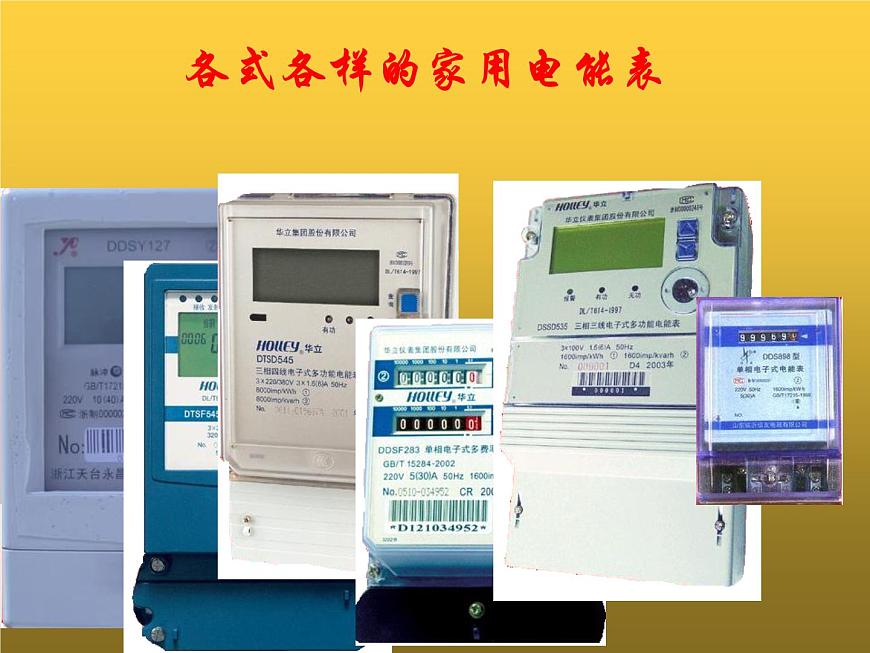

1、用來測量用電器消耗電能的儀表。

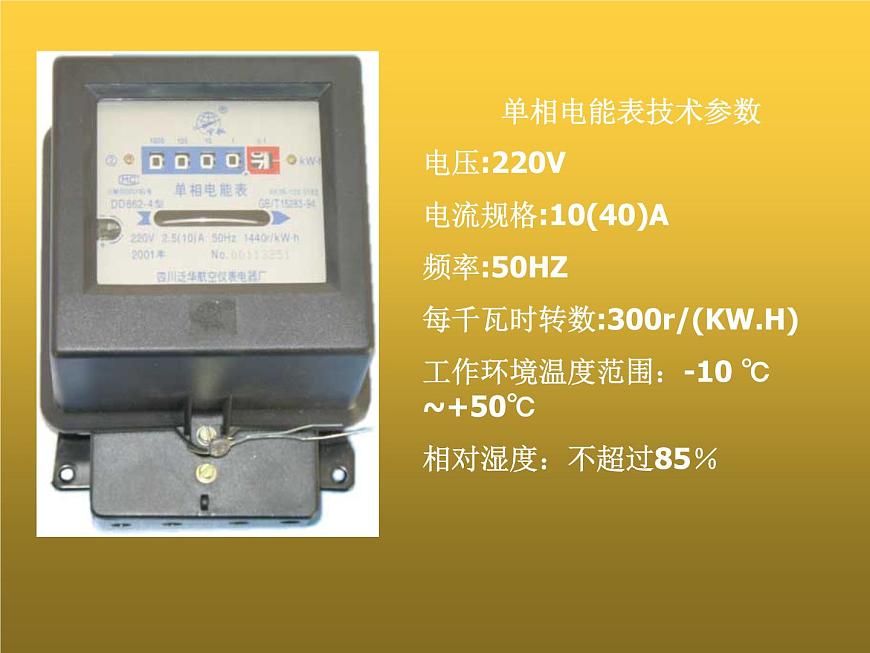

單相電能表技術參數電壓:220V電流規格:10(40)A頻率:50HZ每千瓦時轉數:300r/(KW.H)工作環境溫度范圍：-10 ℃ ~+50℃相對濕度：不超過85％

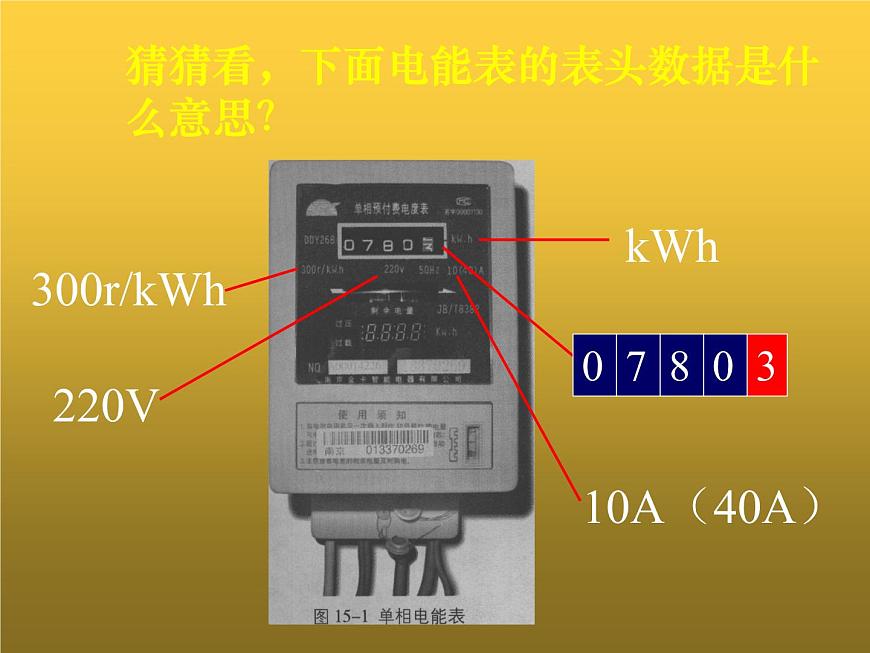

猜猜看，下面電能表的表頭數據是什么意思？
常見家用電能表表頭數據的物理意義
⑴表頭符號kwh讀“千瓦時”，相等于1kw電器正常工作1h所消耗的電能（用我們熟悉的計算功的公式W=Pt容易得到W=Pt =1kW×1h=1kWh）。∴耗電示數讀作：×××.×kWh；注意：1kWh（度）=lkW×1h= l000W×3600s=3.6×106J
⑵電壓示數220V為額定電壓，指家用電器正常工作時，兩端所加的電壓為220V；
⑶電流示數10A（40A），指該電能表正常工作時允許通過的最大電流為10A和短時間允許通過的最大電流為40A；
⑷轉動示數300r/kwh，指電路中電器每消耗1kwh電能時，此電能表轉盤將轉動300轉； 指示燈閃爍參數：6400imp/kwh指每消耗1kwh電能時，此電能表指示燈閃爍6400次；
想一想：怎樣計算電費？
焦 ,度 ,千瓦時
(J) (KW·h)
1度 = 1 KW·h = 3.6×106J

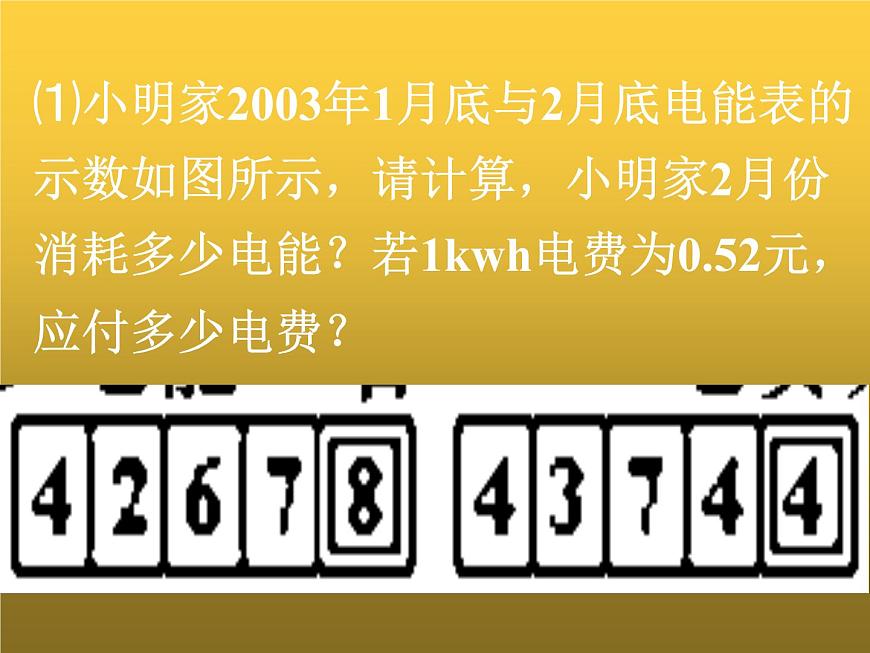

⑴小明家2003年1月底與2月底電能表的示數如圖所示，請計算，小明家2月份消耗多少電能？若1kwh電費為0.52元，應付多少電費？
電流做功的實質都是什么？
電流做功的過程，就是電能向其他形式能轉化的過程
用電器就消耗了多少電能
就有多少電能轉化成其他形式的能
電流通過白熾燈做功100J
電流做功100J=消耗電能100J
電流做功與哪些因素有關?
我需要哪些實驗器材？我如何設計我的實驗（實驗步驟和電路圖）我如何設計我的實驗記錄表格？
如何設計實驗來驗證我的猜想？
實驗探索一 觀察圖15-3 實驗,回答下列問題(若R甲>R乙) 1.甲乙兩燈什么聯？（ ） 2.二者電流什么關系？（ ） 3.哪只燈兩端的電壓大呢（ ） 4.哪只燈較亮呢？（ ） 5.在相等的時間內,哪燈消耗的電能多( ） 由此可得：“通過用電器的電流和通電時間相同時，用電器上的電壓越___，電功就越___。”
實驗探索二觀察圖15-4 實驗 , 回答下列問題:(若R甲>R乙) 1. 甲乙兩燈什么聯？（ ） 2.二者電壓什么關系？（ ） 3.哪只燈的電流大呢？（ ） 4.哪只燈亮呢？（ ） 5.在相等的時間內，哪燈消耗的電能多？（ ） 由此可得：“用電器上的電壓和通電時間相同時，通過用電器的電流越___，電功就越___。”
在電壓、電流不變時，通電時間越長，電功越大
“某段電路上的電功，跟這段電路兩段的_______,電路中的_____及通電的_____成正比”
1J = 1 V?A?S
當某用電器兩端電壓為1V，通過用電器的電流為1A時，則該用電器在1s內消耗的電能為1J。
普通手電筒的小燈泡每秒消耗的電能約1J；1只40W的白織燈，每秒消耗的電能約40J；電力機車行駛1min，消耗的電能約為3億J
1、電流做功表現在電流通過電燈時，電燈______，通過電爐時，電爐_______，通過電動機時，電動機________。
2、某用電器兩端電壓為6V，測得通過它的電流為0.5A，通電1分鐘，求電流做功多少？
W=U·I·t＝6V×0.5A×60S=180J
解：由電功的公式得 W=UIt =220V× 0.35A× 1800s =1.386×105J. 答：通電30min，電爐鐵消耗了1.386×105J的電能。
例題3： 一把電烙鐵接在220V的電路中，通過它的電流是350mA，問通電30min消耗了多少電能？
分析：只需求出在30min內的電功，就可以知道所消耗的電能.
已知：U=220V, I=350mA=0.35A, t=1800s. 求：W=？
例4：一電能表表盤上表明“1200r/(kW·h)”，將某用電器單獨接在該表上.當用電器工作4min后，電能表轉盤轉過55r.若用電器額定電壓為220V，求通過該用電器的電流
分析：4min內電能表轉盤轉過55r，根據電能表的盤轉數可求出該用電器消耗的電能W，再由電功的計算公式W=UIt即可求出通過該用電器的電流I.
解：4min內電能表轉盤轉過55r，說明該用電器消耗的電能為：
1200r/(kW·h)
由W =UIt可得，通過該用電器的電流為：
答：通過該用電器的電流為3.125A
通過觀察電能表轉盤的轉動情況，可以估算出用電器在一段時間內所消耗的電能，或電流對用電器所做的功.
