教科版 (2019)必修 第一冊2 彈力背景圖課件ppt

這是一份教科版 (2019)必修 第一冊2 彈力背景圖課件ppt，共40頁。PPT課件主要包含了實驗必備·自主學習，關鍵能力·合作探究，隨堂演練·自主檢測，刻度尺，彈簧原長，CBDAEFG，答案如解析圖所示，30L－18，彈簧的原長，答案如圖所示等內容，歡迎下載使用。

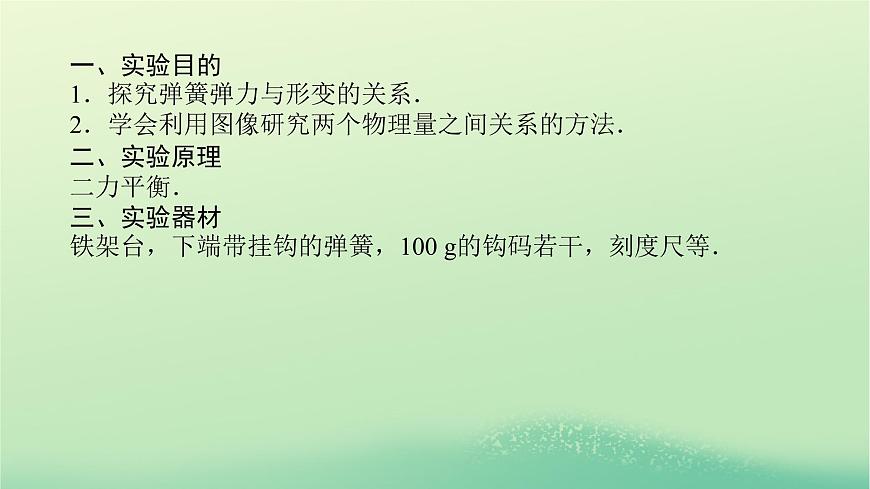

一、實驗?zāi)康?．探究彈簧彈力與形變的關系．2．學會利用圖像研究?jī)蓚€(gè)物理量之間關系的方法．二、實驗原理二力平衡．三、實驗器材鐵架臺，下端帶掛鉤的彈簧，100 g的鉤碼若干，刻度尺等．

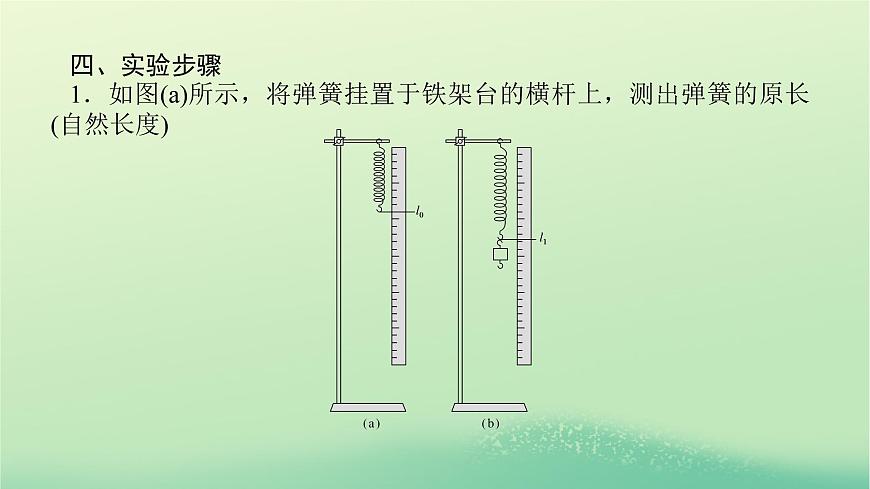

四、實驗步驟1．如圖所示，將彈簧掛置于鐵架臺的橫桿上，測出彈簧的原長(自然長度)

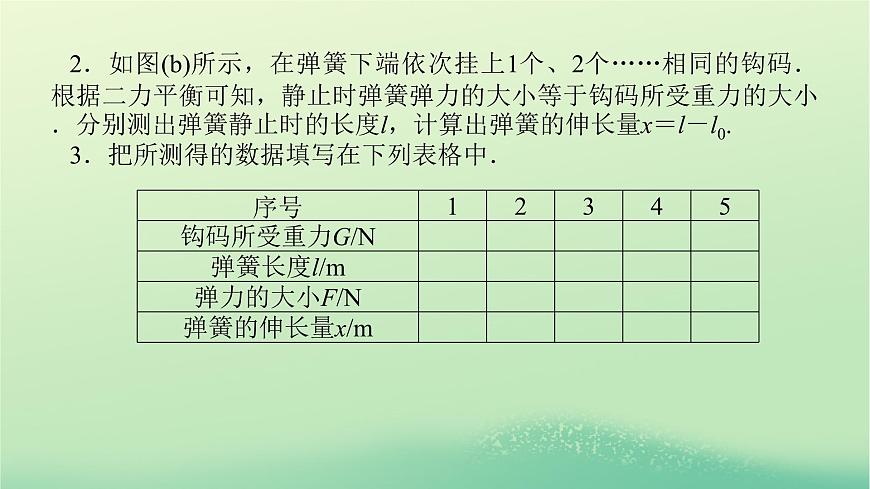

2．如圖所示，在彈簧下端依次掛上1個、2個……相同的鉤碼．根據二力平衡可知，靜止時彈簧彈力的大小等于鉤碼所受重力的大?。謩e測出彈簧靜止時的長度l，計算出彈簧的伸長量x＝l－l0.3．把所測得的數據填寫在下列表格中．

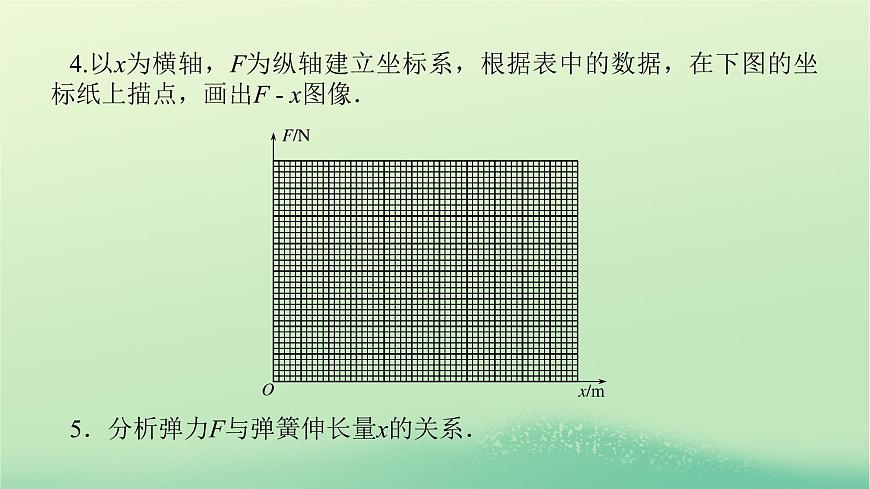

4.以x為橫軸，F(xiàn)為縱軸建立坐標系，根據表中的數據，在下圖的坐標紙上描點，畫出F - x圖像．5．分析彈力F與彈簧伸長量x的關系．

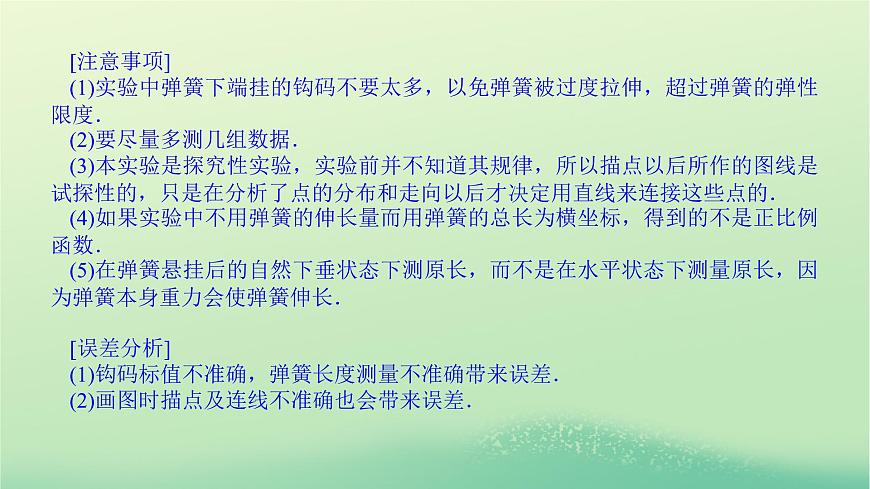

[注意事項](1)實驗中彈簧下端掛的鉤碼不要太多，以免彈簧被過度拉伸，超過彈簧的彈性限度．(2)要盡量多測幾組數據．(3)本實驗是探究性實驗，實驗前并不知道其規律，所以描點以后所作的圖線是試探性的，只是在分析了點的分布和走向以后才決定用直線來連接這些點的．(4)如果實驗中不用彈簧的伸長量而用彈簧的總長為橫坐標，得到的不是正比例函數．(5)在彈簧懸掛后的自然下垂?fàn)顟B(tài)下測原長，而不是在水平狀態下測量原長，因?yàn)閺椈杀旧碇亓?huì)使彈簧伸長．?[誤差分析](1)鉤碼標值不準確，彈簧長度測量不準確帶來誤差．(2)畫圖時描點及連線不準確也會帶來誤差．
探究點一　教材原型實驗【典例示范】題型1　實驗操作過程例1 如圖所示，用鐵架臺、彈簧和多個未知質量但質量相等的鉤碼探究在彈性限度內彈簧彈力與形變量的關系．
(1)為完成實驗，除了圖中提供的實驗器材，你還需要的實驗器材有：________．(2)實驗中你需要測量的物理量有：_________、_________________ ___________________．
彈簧掛不同個數的鉤碼時所對應的彈簧長度
解析：(1)實驗需要測彈簧的長度、形變量，故還需要的實驗器材有：刻度尺．(2)為了測量彈簧的形變量；由胡克定律可知，實驗中還應測量彈簧的原長、彈簧掛不同個數的鉤碼時所對應的彈簧長度．
(3)為完成該實驗，設計的實驗步驟如下：A．以彈簧伸長量為橫坐標，以彈力為縱坐標，描出各組(x，F(xiàn))對應的點，并用平滑的曲線連接起來；B．記下彈簧不掛鉤碼時其下端在刻度尺上的刻度l0，測量出一個鉤碼的重力；C．將鐵架臺固定于桌子上，并將彈簧的一端系于橫梁上，在彈簧附近豎直固定一把刻度尺；D．依次在彈簧下端掛上1個、2個、3個、4個……鉤碼，并分別記下鉤碼靜止時彈簧下端所對應的刻度，并記錄在表格內，然后取下鉤碼；E．以彈簧伸長量為自變量，寫出彈力與彈簧伸長量的關系式；首先嘗試寫成一次函數，如果不行，則考慮二次函數；F.解釋函數表達式中常數的物理意義；G．整理儀器．請你將以上步驟按操作的先后順序排列出來：__________．
解析：實驗中要先組裝器材，即CB，然后進行實驗，即D，最后數據處理，分析解釋表達式，最后整理儀器，即AEFG.所以先后順序?yàn)镃BDAEFG.
(4)若實驗開始時你將圖中的指針從P位置往下挪到Q，其余實驗步驟不變且操作正確，則測量得到彈簧的勁度系數將________(選填“變大”“不變”或“變小”).
解析：指針從P位置往下挪到Q，只是在測量彈簧的原長時，原長偏大，掛上鉤碼后，彈簧的伸長量依然沒有改變，故沒有影響，所以測量得到彈簧的勁度系數不變．
題型2　數據處理及分析例2 某同學在做“探究彈力和彈簧伸長的關系”的實驗中，所用實驗裝置如右圖所示，所用的鉤碼每只質量都是30 g．他先測出不掛鉤碼時彈簧的自然長度，再將5個鉤碼逐個掛在彈簧的下端，每次都測出相應的彈簧總長度，并將數據填在表中．實驗中彈簧始終未超過彈性限度，取g＝10 m/s2.
解析：(1)描點作圖，圖像如圖所示．(2)由圖像可以得出圖線的函數表達式為F＝(30L－1.8)N.(3)圖線的斜率表示彈簧的勁度系數，k＝30 N/m.(4)圖線與橫軸的交點表示彈簧彈力F＝0時彈簧的長度，即彈簧的原長．(5)圖線延長后與縱軸的交點表示彈簧長度為5 cm時的彈力，此時彈簧被壓縮了1 cm，即表示彈簧被壓縮1 cm時的彈力．
(1)試根據這些實驗數據在如圖所示的坐標系中作出彈簧彈力大小與彈簧總長度之間的函數關系圖線．
解析：描點作圖，圖像如圖所示．
(2)該圖線的函數表達式為F＝_________ N．(3)該彈簧的勁度系數k＝________ N/m.(4)圖線與橫軸的交點的物理意義是___________.(5)圖線延長后與縱軸的交點的物理意義是_____________________.
彈簧被壓縮1 cm時的彈力
解析：(2)由圖像可以得出圖線的函數表達式為F＝(30L－1.8)N.(3)圖線的斜率表示彈簧的勁度系數，k＝30 N/m.(4)圖線與橫軸的交點表示彈簧彈力F＝0時彈簧的長度，即彈簧的原長．(5)圖線延長后與縱軸的交點表示彈簧長度為5 cm時的彈力，此時彈簧被壓縮了1 cm，即表示彈簧被壓縮1 cm時的彈力．
素養訓練1　某同學做“探究彈力和彈簧伸長量的關系”的實驗．
(1)圖甲是不掛槽碼時彈簧下端指針?biāo)傅臉?biāo)尺刻度，其示數為7.75 cm；圖乙是在彈簧下端懸掛槽碼后指針?biāo)傅臉?biāo)尺刻度，此時彈簧的伸長量Δl為_(kāi)_______ cm.(2)本實驗通過在彈簧下端懸掛槽碼的方法來改變彈簧的彈力，關于此操作，下列選項中規范的做法是________．(填選項前的字母)A．逐一增掛槽碼，記下每增加一個槽碼后指針?biāo)傅臉?biāo)尺刻度和對應的槽碼的重量B．隨意增減槽碼，記下增減槽碼后指針?biāo)傅臉?biāo)尺刻度和對應的槽碼的重量(3)圖丙是該同學描繪的彈簧的伸長量Δl與彈力F的關系圖線，圖線的AB段明顯偏離直線OA，造成這種現象的主要原因是____________________________.
彈簧受到的拉力超過了其彈性限度
解析：(1)彈簧伸長后的總長度為14.65 cm，則伸長量Δl＝14.65 cm－7.75 cm＝6.90 cm.(2)逐一增掛槽碼，便于有規律地描點作圖，也可避免因隨意增加槽碼過多超過彈簧的彈性限度而損壞彈簧．(3)AB段明顯偏離OA，伸長量Δl不再與彈力F成正比，是超出彈簧的彈性限度造成的．
探究點二　創新型實驗【典例示范】例3 在“探究彈簧彈力與形變量的關系，并測定彈簧的勁度系數”的實驗中，實驗裝置如圖甲所示．所掛的鉤碼的重力等于彈簧所受的向右恒定的拉力．實驗時先測出不掛鉤碼時彈簧的自然長度，再將5個鉤碼逐個掛在繩子的下端，每次測出相應的彈簧總長度．
(1)有一個同學把通過以上實驗測量得到的6組數據描點在圖乙坐標系中，請作出F-L圖線．
解析：F-L圖線如圖所示．
(2)由此圖線可得出該彈簧的原長L0＝________ cm，勁度系數k＝________ N/m.(3)試根據該同學以上的實驗情況，幫助他設計一個記錄實驗數據的表格(不必填寫其實驗測得的具體數據).(4)該同學實驗時把彈簧水平放置，與彈簧懸掛放置相比較，優點在于：______________________________，缺點在于：______________ _________________________________．
答案：記錄實驗數據的表格如下表．
可以避免彈簧自身重力對實驗的影響．
彈簧與桌面及繩子與滑輪間存在的摩擦?xí)斐蓪?shí)驗誤差．
解析：(2)彈簧的原長L0即彈簧彈力為零時彈簧的長度，由題圖可知，L0＝5×10－2 m＝5 cm.勁度系數為圖像直線部分的斜率，k＝20 N/m.(3)記錄實驗數據的表格如下表．(4)優點：可以避免彈簧自身重力對實驗的影響．缺點：彈簧與桌面及繩子與滑輪間存在的摩擦?xí)斐蓪?shí)驗誤差．
素養訓練2　某同學在研究性學習中，利用所學的知識解決了如下問題：一輕彈簧一端固定于某一深度為h＝0.25 m、開口向右的小筒中(沒有外力作用時彈簧的另一端也位于筒內)，如圖甲所示，如果本實驗的長度測量工具只能測量出筒外彈簧的長度l，現要測出彈簧的原長l0和彈簧的勁度系數，該同學通過改變所掛鉤碼的個數來改變l，作出F-l圖線如圖乙所示．(1)由此圖線可得出的結論是_____________________________________；(2)彈簧的勁度系數為_(kāi)_______ N/m，彈簧的原長l0＝________ m．
在彈性限度內，彈力與彈簧的伸長量成正比
解析：(1)根據題圖乙結合數學知識可知：在彈性限度內，彈力與彈簧的伸長量成正比；(2)根據胡克定律可知，F(xiàn)與l的關系式為F＝k(l＋h－l0)＝kl＋k(h－l0)，從圖像中可得直線的斜率為1 N/cm，截距為10 N，故彈簧的勁度系數為k＝1 N/cm＝100 N/m，由k(h－l0)＝10 N，解得l0＝15 cm＝0.15 m.
1.在“探究彈力和彈簧形變量的關系”實驗中，小明同學用甲、乙兩根規格不同的彈簧進行實驗，由實驗得到彈簧伸長量x與彈簧受到拉力F的關系如圖a所示，由圖求得彈簧乙的勁度系數為_(kāi)_______ N/m.若要在兩根彈簧中選用一個來制作精度較高的彈簧測力計，應選彈簧________；用制作好的彈簧測力計來測量物體的重力，如圖b所示，物體重________N.
2．某同學在“探究彈力和彈簧伸長量的關系”的實驗中，組裝了如圖甲所示的裝置，所用的每個鉤碼的質量都是30 g．他先測出不掛鉤碼時彈簧的自然長度，再將5個鉤碼逐個掛在彈簧的下端，每次都測出相應的彈簧總長度，在坐標系中作出彈簧彈力大小F跟彈簧總長度x之間的函數關系圖線，如圖乙所示．(將彈簧視為輕彈簧，始終未超出彈簧彈性限度，g＝10 m/s2)
(1)由圖線求得該彈簧的勁度系數k＝________N/m.彈簧豎直懸掛時原長x0＝________cm.(結果均保留兩位有效數字)(2)該同學在做“探究彈力和彈簧伸長量的關系”實驗中，他先把彈簧平放在桌面上使其自然伸長，用毫米刻度尺測出彈簧的原長L0，再把彈簧豎直懸掛起來，掛上鉤碼并測出彈簧伸長后的長度L，把L－L0作為彈簧的伸長量x.這樣操作，由于彈簧自身重力的影響，最后畫出的圖線可能是圖中的________．
3．某同學用如圖甲所示的裝置來探究彈力和伸長量的關系，該同學分別把彈簧和橡皮筋作為研究對象，記錄每一次懸掛鉤碼的質量和指針?biāo)鶎?duì)應的刻度，然后通過分析這些數據獲得實驗結論．
(1)實驗時，該同學認為可以用鉤碼的重力來代替彈簧或橡皮筋產生的彈力大小，這樣做的依據是________．A．彈簧或橡皮筋產生的彈力和鉤碼的重力是同一個力B．彈簧或橡皮筋產生的彈力和鉤碼的重力大小相等、方向相同C．彈簧或橡皮筋產生的彈力和鉤碼的重力二力平衡
解析：當鉤碼靜止時，彈簧或橡皮筋產生的彈力和鉤碼的重力二力平衡，大小相等、方向相反，C正確，A、B錯誤．
(2)該同學用圖像法來分析數據，如圖乙所示，其中橫軸代表伸長量、縱軸代表彈力．圖中“虛線”是根據橡皮筋的測量數據繪制出的圖線、“＋”是根據彈簧的測量數據描繪的點跡，但他對彈簧的研究工作還未結束，請你根據下面表格中的數據在圖中完成剩余工作：a．請用“＋”將第4個點跡描繪在圖像中；b．請根據所有點跡“＋”，在圖中畫出能反映彈簧彈力變化規律的圖線．
解析：通過描點連線如答圖所示．
