物理必修 第一冊第二章 勻變速直線運動的研究1 實驗：探究小車速度隨時間變化的規律導學案

這是一份物理必修 第一冊第二章 勻變速直線運動的研究1 實驗：探究小車速度隨時間變化的規律導學案，共5頁。

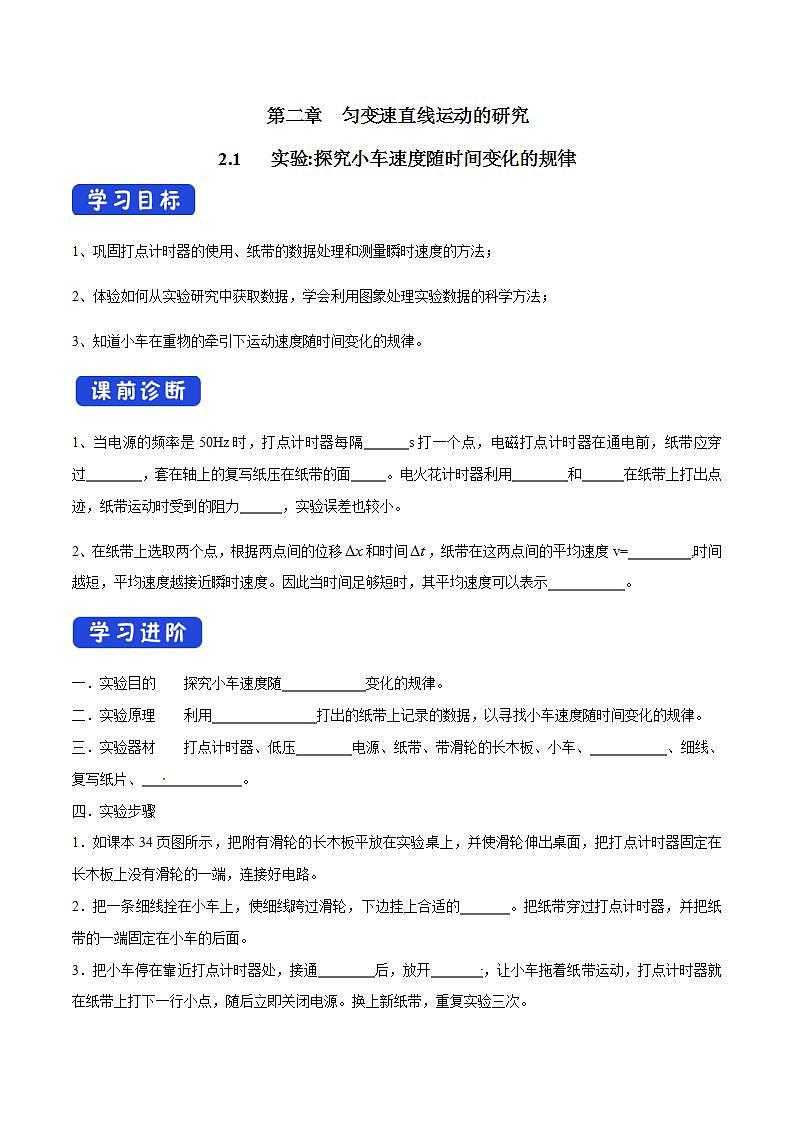

第二章  勻變速直線運動的研究2.1   實驗:探究小車速度隨時間變化的規律1、鞏固打點計時器的使用、紙帶的數據處理和測量瞬時速度的方法；2、體驗如何從實驗研究中獲取數據，學會利用圖象處理實驗數據的科學方法；3、知道小車在重物的牽引下運動速度隨時間變化的規律。1、當電源的頻率是50Hz時，打點計時器每隔      s打一個點，電磁打點計時器在通電前，紙帶應穿過        ，套在軸上的復寫紙壓在紙帶的面     。電火花計時器利用        和      在紙帶上打出點跡，紙帶運動時受到的阻力      ，實驗誤差也較小。2、在紙帶上選取兩個點，根據兩點間的位移和時間，紙帶在這兩點間的平均速度v=         ,時間越短，平均速度越接近瞬時速度。因此當時間足夠短時，其平均速度可以表示           。一．實驗?zāi)康?/span>    探究小車速度隨            變化的規律。二．實驗原理    利用               打出的紙帶上記錄的數據，以尋找小車速度隨時間變化的規律。三．實驗器材    打點計時器、低壓        電源、紙帶、帶滑輪的長木板、小車、           、細線、復寫紙片、              。四．實驗步驟1．如課本34頁圖所示，把附有滑輪的長木板平放在實驗桌上，并使滑輪伸出桌面，把打點計時器固定在長木板上沒有滑輪的一端，連接好電路。2．把一條細線拴在小車上，使細線跨過滑輪，下邊掛上合適的       。把紙帶穿過打點計時器，并把紙帶的一端固定在小車的后面。  [來源:學|科|網Z|X|X|K]3．把小車停在靠近打點計時器處，接通        后，放開       ，讓小車拖著紙帶運動，打點計時器就在紙帶上打下一行小點，隨后立即關閉電源。換上新紙帶，重復實驗三次。4．從三條紙帶中選擇一條比較理想的，舍掉開頭比較密集的點跡，在后邊便于測量的地方找一個點做計時起點。為了測量方便和減少誤差，通常不用每打一次點的時間作為時間的單位，而用每打五次點的時間作為時間的單位，就是T=0.02 s ×5=0.1 s 。在選好的計時起點下面表明A，在第6點下面表明B，在第11點下面表明C……，點A、B、C……叫做計數點，兩個相鄰計數點間的距離分別是x1、x2、x3……5．利用第一章方法得出各計數點的瞬時速度填入下表：位置ABCDEFG時間00.10.20.30.4[來0.50.6v(m/s)       6．以速度v為         軸，時間t為         軸建立直角坐標系，根據表中的數據，在直角坐標系中描點。7．通過觀察思考，找出這些點的分布規律。五．注意事項[來源:Z+xx+k.Com]1、開始釋放小車時，應使小車靠近打點計時器。2、先接通電源，計時器工作后，再放開小車，當小車停止運動時及時斷開電源。3、要防止鉤碼落地和小車跟滑輪相撞，當小車到達滑輪前及時用手按住它。4、牽引小車的鉤碼個數要適當，以免加速度過大而使紙帶上的點太少，或者加速度太小而使各段位移無多大差別，從而使誤差增大。加速度的大小以能在60cm長的紙帶上清楚地取得六七個計數點為宜。5、要區別計時器打出的點和人為選取的計數點。一般在紙帶上每5個點取一個計數點，間隔為0.1 s 。1、6．在“研究勻變速直線運動”實驗中，某實驗小組實施了以下實驗步驟，其中有錯誤的步驟是(　　)A．把附有滑輪的長木板放在實驗桌上，并使滑輪伸出桌面。把打點計時器固定在長木板上沒有滑輪的一端，連接好電路B．再把一條細繩拴在小車上，細繩跨過滑輪，下邊掛上合適的鉤碼，每次必須由靜止釋放小車，把紙帶穿過打點計時器，并把它的一端固定在小車的后面C．把小車停在靠近打點計時器處，接通直流電源后，放開小車，讓小車拖著紙帶運動，打點計時器就在紙帶上打下一系列的點，換上新紙帶，重復兩次D．從三條紙帶中選擇一條比較理想的紙帶，舍掉開頭比較密集的點，在后邊便于測量的地方找一個起始點，并把每打五個點的時間作為時間單位.在選好的起始點下面記作0，第六個點作為計數點1，依次標出計數點2、3、4、5、6，并測算出相鄰兩計數點間的距離，根據公式求出a2、圖是做勻變速直線運動的物體從打點計時器打出的紙帶紙帶上面每打一點的時間間隔是，且每兩個記數點間還有四個計時點已知，，，，，則第三個記數點的速度等于A．    B．    C．    D．3、打點計時器是高中物理實驗中常用的實驗器材，請你完成下列有關問題①打點計時器是________的儀器．②如圖A、B是兩種打點計時器的圖片，其中A是________打點計時器，B是________打點計時器．③打點計時器使用的電源為________（選填交流或直流）電源，打點的時間間隔為0.02s．如果當時電網中交變電流的頻率稍有增大，打點時間間隔為0.019s，而做實驗的同學并不知道，那么速度的測量值與實際值相比________（選填：偏大、偏小、不變） 1、（多選）關于電磁打點計時器的使用，下列說法正確的是（   ）A．電磁打點計時器使用的是6V的直流電源B．在測量物體速度時，先接通打點計時器的電源，后讓物體運動C．打點計時器打點的時間間隔與使用的電源頻率無關D．紙帶上打的點越密，說明物體運動越慢2、（多選）使用打點計時器測量瞬時速度時應注意（    ）A．無論使用電磁打點計時器還是電火花計時器，都應該把紙帶穿過限位孔，再把套在軸上的復寫紙壓在紙帶的上面B．使用打點計時器時應先接通電源，再拉動紙帶C．使用打點計時器在拉動紙帶時，拉動的方向應與限位孔平行D．打點計時器只能連續工作較短時間，打點之后要立即關閉電源3、某同學測量小車作勻變速直線運動的加速度時，打出的紙帶如下圖所示，他在紙帶上每隔4個點取一記數點（相鄰計數點間還有4個實際打的點未畫出），并標明了各記數點間的測量數據（電源頻率為50 Hz）。（1）打A、B、C、D、E各點時小車的速度 va =________m/s， vb =________m/s，vc =________m/s， vd =________m/s，ve=_________m/s（2）若以打0點為計時開始的時刻，試在答題卡上的坐標系中畫出小車的v-t圖象。由此圖象求得小車的加速度a = _______m/s2 參考答案【實踐研究】1、C；2、A；3、計時    電火花    電磁    交流    偏小【課后鞏固】1、BD；2、BCD；3、0.36    0.52    0.68    0.83    0.99    1.6
