人教版高考物理一輪復習第11章交變電流傳感器第1講交變電流的產生及描述學案

這是一份人教版高考物理一輪復習第11章交變電流傳感器第1講交變電流的產生及描述學案，共15頁。

第1講 交變電流的產生及描述
知識梳理·雙基自測
ZHI SHI SHU LI SHUANG JI ZI CE
知識點1 交變電流
1．定義：
大小和方向都隨時間做周期性變化的電流叫作交變電流。

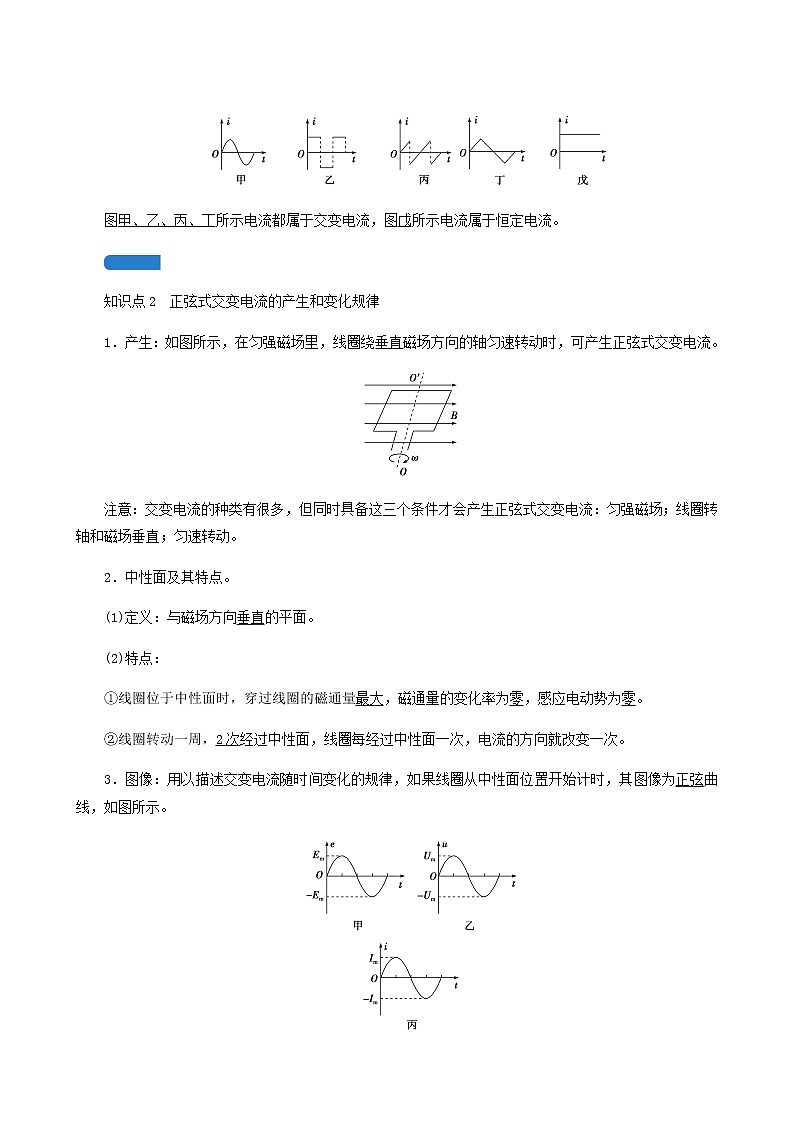

2．圖像：如圖所示，
圖甲、乙、丙、丁所示電流都屬于交變電流，圖戊所示電流屬于恒定電流。
知識點2 正弦式交變電流的產生和變化規律
1．產生：如圖所示，在勻強磁場里，線圈繞垂直磁場方向的軸勻速轉動時，可產生正弦式交變電流。
注意：交變電流的種類有很多，但同時具備這三個條件才會產生正弦式交變電流：勻強磁場；線圈轉軸和磁場垂直；勻速轉動。
2．中性面及其特點。
(1)定義：與磁場方向垂直的平面。
(2)特點：
①線圈位于中性面時，穿過線圈的磁通量最大，磁通量的變化率為零，感應電動勢為零。
②線圈轉動一周，2次經過中性面，線圈每經過中性面一次，電流的方向就改變一次。
3．圖像：用以描述交變電流隨時間變化的規律，如果線圈從中性面位置開始計時，其圖像為正弦曲線，如圖所示。

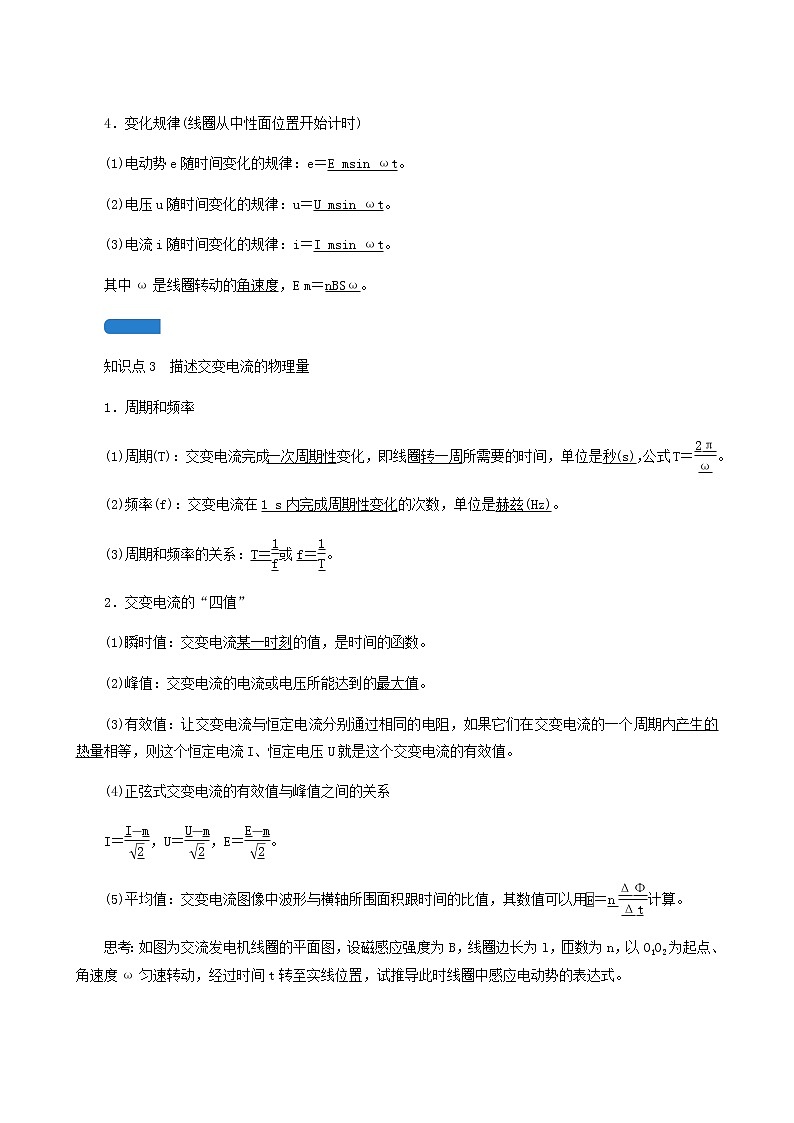

4．變化規律(線圈從中性面位置開始計時)
(1)電動勢e隨時間變化的規律：e＝E msin ωt。
(2)電壓u隨時間變化的規律：u＝U msin ωt。
(3)電流i隨時間變化的規律：i＝I msin ωt。
其中ω是線圈轉動的角速度，E m＝nBSω。
知識點3 描述交變電流的物理量
1．周期和頻率
(1)周期(T)：交變電流完成一次周期性變化，即線圈轉一周所需要的時間，單位是秒，公式T＝eq \f(2π,ω)。
(2)頻率：交變電流在1 s內完成周期性變化的次數，單位是赫茲(Hz)。
(3)周期和頻率的關系：T＝eq \f(1,f)或f＝eq \f(1,T)。
2．交變電流的“四值”
(1)瞬時值：交變電流某一時刻的值，是時間的函數。
(2)峰值：交變電流的電流或電壓所能達到的最大值。
(3)有效值：讓交變電流與恒定電流分別通過相同的電阻，如果它們?cè)诮蛔冸娏鞯囊粋€(gè)周期內產生的熱量相等，則這個恒定電流I、恒定電壓U就是這個交變電流的有效值。
(4)正弦式交變電流的有效值與峰值之間的關系
I＝eq \f(I m,\r(2))，U＝eq \f(U m,\r(2))，E＝eq \f(E m,\r(2))。
(5)平均值：交變電流圖像中波形與橫軸所圍面積跟時間的比值，其數值可以用eq \x\t(E)＝neq \f(ΔΦ,Δt)計算。
思考：如圖為交流發電機線圈的平面圖，設磁感應強度為B，線圈邊長為l，匝數為n，以O(shè)1O2為起點、角速度ω勻速轉動，經過時間t轉至實線位置，試推導此時線圈中感應電動勢的表達式。
[答案] AB邊產生的感應電動勢e1＝n·B·l·υsin θ，θ為線圈轉過的角度，因?yàn)関＝ω·r＝eq \f(1,2)ω·l，θ＝ω·t，可得e1＝eq \f(1,2)nBl2ω·sin ωt；同理CD邊產生的感應電動勢e2＝eq \f(1,2)nBl2ω·sin ωt。則線圈中感應電動勢e＝nBl2ω·sin ωt。
雙基自測
一、堵點疏通
1．矩形線圈在勻強磁場中勻速轉動時，一定會產生正弦式交變電流。( × )
2．線圈在磁場中轉動的過程中穿過線圈的磁通量最大時，產生的感應電動勢也最大。( × )
3．矩形線圈在勻強磁場中勻速轉動經過中性面時，線圈中的感應電動勢為零，電流方向發生改變。( √ )
4．交流電氣設備上所標的電壓和電流值是交變電流的有效值。( √ )
5．交流電壓表和電流表測量的是交流電的峰值。( × )
6．交變電流的峰值總是有效值的eq \r(2)倍。( × )
二、對點激活
1．圖中閉合線圈都在勻強磁場中繞虛線所示的固定轉軸勻速轉動，不能產生正弦式交變電流的是( C )
[解析] 只要閉合線圈繞垂直磁感線的軸勻速轉動，就能產生正弦式交流電，與軸的位置、線圈的形狀無關。除C項的軸與磁感線平行外，其他都能產生正弦式交流電。 所以C項正確，A、B、D三項錯誤。
2．(多選)關于中性面，下列說法正確的是( AC )
A．線圈在轉動中經中性面位置時，穿過線圈的磁通量最大，磁通量的變化率為零
B．線圈在轉動中經中性面位置時，穿過線圈的磁通量為零，磁通量的變化率最大
C．線圈每經過一次中性面，感應電流的方向就改變一次
D．線圈每轉動一周經過中性面一次，所以線圈每轉動一周，感應電流的方向就改變一次
[解析] 中性面是線圈平面與磁感線垂直的位置，線圈經過該位置時，穿過線圈的磁通量最大，各邊都不切割磁感線，不產生感應電動勢，所以磁通量的變化率為零，A項正確，B項錯誤；線圈每經過一次中性面，感應電流的方向改變一次，但線圈每轉一周時要經過中性面兩次，所以每轉一周，感應電流方向就改變兩次，C項正確，D項錯誤。
3．(2021·陜西商洛期末)一交流電壓的瞬時值表達式為u＝200eq \r(2)sin 50πt(V)，下列判斷正確的是( D )
A．該交流電壓的頻率為50 Hz
B．t＝0.01 s時，該交流電壓的瞬時值為50eq \r(2) V
C．直接用電壓表測該交流電壓，其示數為200eq \r(2) V
D．若將該交流電壓加在阻值為2 kΩ的電阻兩端，則電阻的發熱功率為20 W
[解析] 本題考查交變電流的相關物理量的計算問題。由交流電壓的瞬時值表達式可知ω＝50 π rad/s，由ω＝2 πf可得該交流電壓的頻率為f＝25 Hz，選項A錯誤；在t＝0.01 s時，該交流電壓的瞬時值為200eq \r(2) V，選項B錯誤；直接用電壓表測量交流電壓，測量的結果為有效值，示數為U＝200 V，選項C錯誤；若將該交流電壓加在阻值為2 kΩ的電阻兩端，由P＝eq \f(U2,R)可知發熱功率為20 W，選項D正確。
核心考點·重點突破
HE XIN KAO DIAN ZHONG DIAN TU PO
考點一 交變電流的產生及變化規律
1．正弦式交變電流的變化規律(線圈在中性面位置開始計時)
2．兩個特殊位置的特點
(1)線圈平面與中性面重合時，S⊥B，Φ最大，eq \f(ΔΦ,Δt)＝0，e＝0，i＝0，電流方向?qū)l(fā)生改變。
(2)線圈平面與中性面垂直時，S∥B，Φ＝0，eq \f(ΔΦ,Δt)最大，e、i都最大。
例1 如圖所示，圖→圖→圖→圖過程是交流發電機發電的示意圖，線圈的ab邊連在金屬滑環K上，cd邊連在金屬滑環L上，用導體制成的兩個電刷分別壓在兩個滑環上，線圈在轉動時可以通過滑環和電刷保持與外電路連接。下列說法正確的是( C )
A．圖中，線圈平面與磁感線垂直，磁通量變化率最大
B．從圖開始計時，線圈中電流i隨時間t變化的關系是i＝Imsin ωt
C．當線圈轉到圖位置時，感應電流為0，且感應電流方向改變
D．當線圈轉到圖位置時，感應電動勢最小，ab邊感應電流方向?yàn)閎→a
[解析] 圖中，線圈在中性面位置，故穿過線圈的磁通量最大，磁通量變化率為0，選項A錯誤；圖不是中性面，從線圈在中性面位置開始計時的表達式才是i＝Imsin ωt，選項B錯誤；當線圈轉到圖位置時，線圈在中性面位置，故穿過線圈的磁通量最大，產生的感應電流最小，為零，電流方向?qū)⒏淖儯x項C正確；當線圈轉到圖位置時，磁通量最小，磁通量的變化率最大，故感應電動勢最大，ab邊感應電流方向?yàn)閎→a，選項D錯誤。
考點二 交變電流有效值的求解
1．正弦交變電流的有效值的計算
利用I＝eq \f(I m,\r(2))，U＝eq \f(U m,\r(2))，E＝eq \f(E m,\r(2))計算。
2．非正弦交變電流的有效值的計算
根據電流的熱效應計算，注意“三同”：即“相同電阻”，“相同時間”內產生“相同熱量”，利用公式Q＝I2Rt或Q＝eq \f(U2,R)t列式求解，“相同時間”一般取一個周期。
3．幾種常用的電流及其有效值
例2 如圖所示電路，電阻R1與電阻R2的阻值都為R，理想二極管D(正向電阻可看作為0，反向電阻可看作無窮大)與R1并聯，在A、B間加一正弦交流電壓u＝20 sin(100 πt)V，則加在R2上的電壓有效值為( B )
A．5eq \r(2) V B．5eq \r(5) V
C．10eq \r(2) V D．5eq \r(10) V
[解析] 當電源在正半軸時二極管導通，R1被短路，R2電壓為電源電壓eq \f(20,\r(2))V＝10eq \r(2) V；電源在負半軸時二極管截止，R1和R2串聯，R2兩端的電壓為5eq \r(2) V，根據有效值的定義：
eq \f(U2,R)T＝eq \f(?10\r(2)?2,R)·eq \f(T,2)＋eq \f(?5\r(2)?2,R)·eq \f(T,2)
解得：U＝5eq \r(5)V，故B項正確，A、C、D三項錯誤。
規律總結 計算交變電流有效值的方法
(1)分段計算電熱，再求和得出一個周期內產生的總熱量。
(2)利用兩個公式Q＝I2Rt和Q＝eq \f(U2,R)t可分別求得電流有效值和電壓有效值。
(3)若圖像部分是正弦(或余弦)式交變電流，其中的eq \f(1,4)(但必須是從零至最大值或從最大值至零)和eq \f(1,2)周期部分可直接應用正弦式交變電流有效值與最大值間的關系I＝eq \f(I m,\r(2))、U＝eq \f(U m,\r(2))求解。
〔變式訓練1〕如圖所示，將一根均勻?qū)Ь€圍成圓心角為60°的扇形導線框OMN，O為圓心，半徑為R，線框總電阻為r，將線框O點置于坐標系的原點，在第二、四象限有垂直于紙面向外的勻強磁場，磁感應強度為B。從t＝0時刻開始，導線框繞O點以角速度ω勻速轉動，則導線框中感應電流的有效值為( C )
A．eq \f(BωR2,2r) B．eq \f(\r(2)BωR2,4r)
C．eq \f(\r(6)BωR2,6r) D．eq \f(\r(15)BωR2,6r)
[解析] 本題考查旋轉線框切割磁感線產生交變電流有效值的計算。線框轉動一周過程中，兩次進入磁場、兩次離開磁場，所以產生感應電流的時間為t＝eq \f(4×60°,360°)T＝eq \f(2,3)T；轉動切割磁感線產生的感應電動勢E′＝eq \f(1,2)BR2ω，設感應電動勢的有效值為E，根據有效值的計算公式可得eq \f(E2,r)T＝eq \f(E′2,r)t，解得E＝eq \f(\r(6)BωR2,6)，則導線框中感應電流的有效值為I＝eq \f(E,r)＝eq \f(\r(6)BωR2,6r)，故C正確，A、B、D錯誤。
考點三 交變電流“四值”的比較
交變電流的瞬時值、峰值、有效值和平均值的比較
例3 如圖所示，線圈平面與磁感線平行，勻強磁場的磁感應強度B＝0.5 T，邊長L＝10 cm的正方形線圈共100匝，線圈的總電阻r＝1 Ω，線圈繞垂直于磁感線的對稱軸OO′勻速轉動，角速度ω＝2π rad/s，外電路中的電阻R＝4 Ω，不計摩擦，求：
(1)由圖示位置計時感應電動勢的瞬時表達式；
(2)由圖示位置轉過60°時的瞬時感應電動勢；
(3)由圖示位置轉過60°的過程中產生的平均感應電動勢；
(4)交流電壓表的示數；
(5)線圈轉動一周產生的總熱量；
(6)從圖示位置開始的eq \f(1,6)周期內通過R的電荷量；
(7)外力使線圈轉動一周所做的功．
[解析] (1)感應電動勢的最大值為
Em＝nBSω＝100×0.5×0.12×2π V≈3.14 V
感應電動勢瞬時表達式為e＝Emcsωt＝3.14 cs2πt(V)。
(2)由圖示位置轉過60°時的瞬時感應電動勢為
e＝Emcs60°＝3. 14×0.5 V＝1. 57 V。
(3)由圖示位置轉過60°的過程中產生的平均感應電動勢為
E＝neq \f(ΔΦ,Δt)＝neq \f(BSsin60°,\f(1,6)T)＝100×eq \f(0.5×0.1×0.1×\f(\r(3),2),\f(1,6)×\f(2π,2π))V≈2.6 V。
(4)交流電壓表的示數為外電路兩端電壓的有效值，即
U＝eq \f(E,R＋r)R＝eq \f(3.14,\r(2))×eq \f(4,4＋1)V≈1.78 V。
(5)線圈轉動一周產生的總熱量為
Q＝eq \f(\b\lc\(\rc\)(\a\vs4\al\c1(\f(Em,\r(2))))2,R＋r)T≈0.99 J。
(6)在eq \f(1,6)周期內通過電阻R的電荷量為
q＝I×eq \f(T,6)＝eq \f(E,R＋r)×eq \f(T,6)＝eq \f(2.6,4＋1)×eq \f(1,6)C≈0.087 C
(7)外力使線圈轉動一周所做的功等于線圈轉動一周產生的總熱量，為0.99 J。
[答案] (1)e＝3.14 cs2πt (V)
(2)1. 57 V (3)2.6 V
(4)1. 78 V (5)0. 99 J (6)0. 087 C (7)0. 99 J
名師點撥 書寫交變電流瞬時值表達式的基本思路
(1)求出角速度，ω＝eq \f(2π,T)＝2πf。
(2)根據公式Em＝nBSω求出相應峰值。
(3)明確線圈的初始位置，找出對應的函數關系式。
①開始計時線圈與中性面重合，則i－t函數式為i＝Imsinωt；
②開始計時線圈與中性面垂直，則i－t函數式為i＝Imcsωt；
③開始計時線圈與中性面夾角為θ，則i－t函數式為i＝Imsin(ωt＋θ)。
名師講壇·素養提升
MING SHI JIANG TAN SU YANG TI SHENG
交變電流規律的“等效”應用
有些題目中，產生交變電流的方式與發電機不同，但產生的交變電流相似，可以等效應用交變電流規律求解相應的物理量。
例4 (2021·安徽模擬)如圖所示，兩根金屬直導軌OM和PN平行放置且OM與x軸重合，兩導軌間距為d，兩導軌間垂直紙面向里的勻強磁場沿y軸方向的寬度按y＝d|sin eq \f(π,2d)x|的規律分布，兩金屬圓環固定在同一絕緣平面內，外圓環與兩導軌接觸良好，現有一根與兩導軌接觸良好的導體棒從OP開始始終垂直導軌沿x軸正方向以速度v做勻速運動，規定內圓環a端電勢高于b端時，a、b間的電壓uab為正，下列uab－x圖像可能正確的是( D )
[解析] 本題考查交變電流的產生和交變電流圖像問題。導體棒向右勻速運動切割磁感線產生感應電動勢，e＝Byv＝Bdv|sineq \f(π,2d)x|，外圓環內的電流為正弦交變電流；在通過第一個磁場區域的前一半時間內，通過外圓環的電流為順時針增加的，由楞次定律可判斷內環內a端電勢高于b端，因電流的變化率逐漸減小，故Uab逐漸減小，同理可知，在通過第一個磁場區域的后一半時間內，通過大圓環的電流為順時針減小的，則由楞次定律可知，a端電勢低于b端，Uab為負值，因電流的變化率逐漸變大，故內環的電動勢變大，D正確。
〔變式訓練2〕(多選)面積都為S且電阻相同的正方形線圈和圓形線圈，分別放在如圖所示的磁場中，圖甲中是磁感應強度為B0的勻強磁場，線圈在磁場中以周期T繞OO′軸做勻速轉動，圖乙中磁場變化規律為B＝B0cseq \f(2πt,T)，從圖示位置開始計時，則 ( ACD )
A．兩線圈的磁通量變化規律相同
B．兩線圈中感應電動勢達到最大值的時刻不同
C．經相同的時間t(t>T)，兩線圈產生的熱量相同
D．從圖示位置時刻起，經eq \f(T,4)時間，流過兩線圈橫截面的電荷量相同
[解析] 圖甲中通過線圈的磁通量變化規律為Φ甲＝B0Scseq \f(2π,T)t，圖乙中通過線圈的磁通量變化規律為Φ乙＝B0Scseq \f(2π,T)t。由于兩線圈的磁通量變化規律相同，則兩線圈中感應電動勢的變化規律相同，達到最大值的時刻也相同，有效值E也相同。又因兩線圈電阻相同，所以Q＝eq \f(E2,R)t也相同，經過eq \f(T,4)時間，流過兩線圈橫截面的電荷量q＝eq \f(ΔΦ,R)也相同，故A、C、D三項正確。
2年高考·1年模擬
2 NIAN GAO KAO 1 NIAN MO NI
1．(2019·天津卷，8)(多選)單匝閉合矩形線框電阻為R，在勻強磁場中繞與磁感線垂直的軸勻速轉動，穿過線框的磁通量Φ與時間t的關系圖像如圖所示。下列說法正確的是( BC )
A．eq \f(T,2)時刻線框平面與中性面垂直
B．線框的感應電動勢有效值為eq \f(\r(2)πΦm,T)
C．線框轉一周外力所做的功為eq \f(2π2Φ\\al(2,m),RT)
D．從t＝0到t＝eq \f(T,4)過程中線框的平均感應電動勢為eq \f(πΦm,T)
[解析] A錯：中性面的特點是線框平面與磁場垂直，穿過的磁通量最大，磁通量變化率最小，則eq \f(T,2)時刻線框在中性面上。B對：電動勢最大值為Em＝Φmω＝Φmeq \f(2π,T)，對正弦交流電，E有＝eq \f(Em,\r(2))＝eq \f(\r(2)πΦm,T)。C對：由功能關系知，線框轉一周外力做的功等于產生的電能，W＝E電＝eq \f(E\\al(2,有),R)·T＝eq \f(2π2Φ\\al(2,m),RT)。D錯：由法拉第電磁感應定律知，eq \x\t(E)＝eq \f(ΔΦ,Δt)＝eq \f(Φm,\f(T,4))＝eq \f(4Φm,T)。
2．(2020·北京朝陽質檢)大型發電機幾乎都是旋轉磁極式發電機，如圖為其原理簡圖。豎直平面內閉合線圈abcd固定不動，磁鐵繞圖中的虛線旋轉，線圈中就會產生感應電流。若條形磁鐵以10πrad/s的角速度勻速轉動，且圖示時刻N(yùn)極正在向里轉?，F(xiàn)以圖示時刻為計時起點，則下列推斷正確的是( B )
A．該發電機產生的交流電頻率是10 Hz
B．t＝0時線圈中的電流方向?yàn)閍bcda
C．t＝0.5 s時線圈中的電流方向發生變化
D．t ＝5 s時線圈中的電流最小
[解析] 該發電機產生的交流電頻率是f＝eq \f(ω,2π)＝5 Hz，選項A錯誤；由右手定則可知，t＝0時線圈中的電流方向?yàn)閍bcda，選項B正確；t＝0.5 s時線圈轉過的角度為5π，此位置線圈中的電流最大，電流方向沒有發生變化，選項C錯誤；t＝5 s時線圈轉過的角度為50π，線圈恰在題圖位置，此位置線圈中的電流最大，選項D錯誤。故選B。

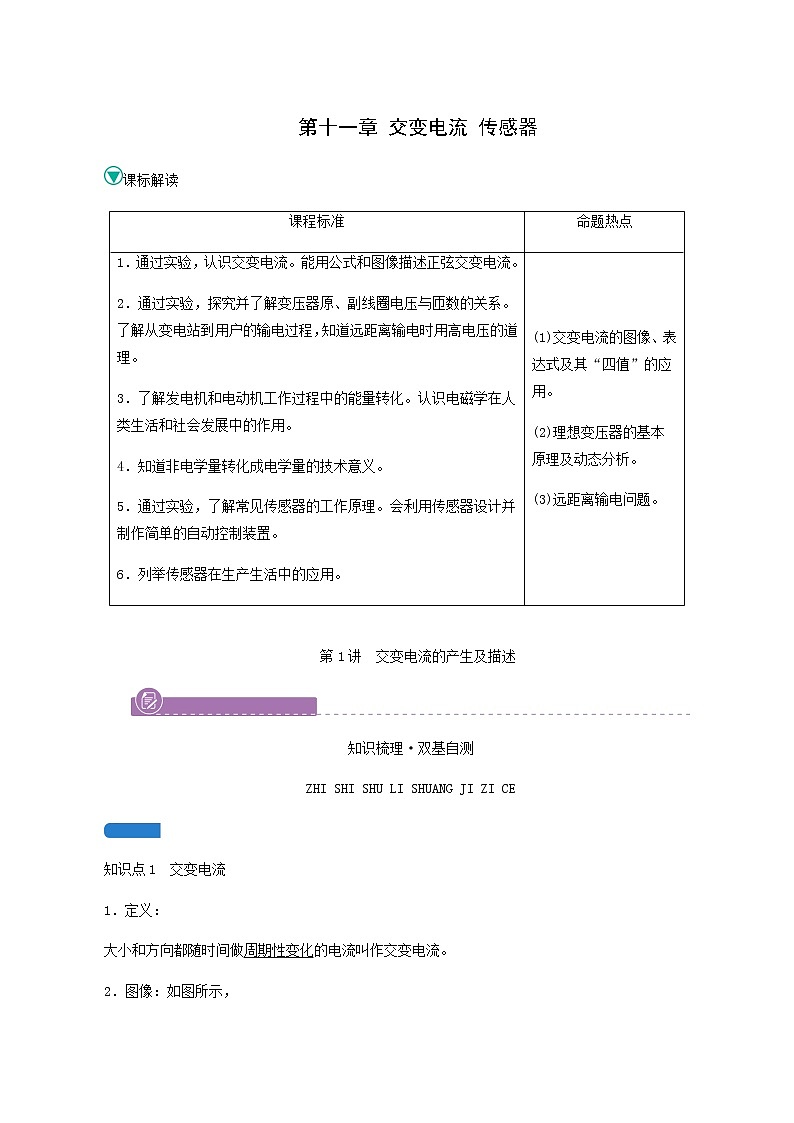

課程標準
命題熱點
1．通過實驗，認識交變電流。能用公式和圖像描述正弦交變電流。
2．通過實驗，探究并了解變壓器原、副線圈電壓與匝數的關系。了解從變電站到用戶的輸電過程，知道遠距離輸電時用高電壓的道理。
3．了解發電機和電動機工作過程中的能量轉化。認識電磁學在人類生活和社會發展中的作用。
4．知道非電學量轉化成電學量的技術意義。
5．通過實驗，了解常見傳感器的工作原理。會利用傳感器設計并制作簡單的自動控制裝置。
6．列舉傳感器在生產生活中的應用。
(1)交變電流的圖像、表達式及其“四值”的應用。
(2)理想變壓器的基本原理及動態分析。
(3)遠距離輸電問題。
規律物理量
函數表達式
圖像
磁通量
Φ＝Φmcs ωt＝BScs ωt
電動勢
e＝E msin ωt＝nBSωsin ωt
電壓
u＝U msin ωt＝eq \f(RE m,R＋r)sin ωt
電流
i＝I msin ωt＝eq \f(E m,R＋r)sin ωt
名稱
電流(電壓)圖像
有效值
正弦式交
變電流
I＝eq \f(I m,\r(2))
U＝eq \f(U m,\r(2))
正弦式半波
脈沖電流
I＝eq \f(I m,2)
U＝eq \f(U m,2)
正弦式單向
脈沖電流
I＝eq \f(I m,\r(2))
U＝eq \f(U m,\r(2))
矩形脈
沖電流
I＝eq \r(\f(t1,T))I1
U＝eq \r(\f(t1,T))U1
非對稱性
交變電流
I＝eq \r(\f(1,2)?I\\al(2,1)＋I(xiàn)\\al(2,2)?)
U＝eq \r(\f(1,2)?U\\al(2,1)＋U\\al(2,2)?)
物理量
物理含義
重要關系
適用情況及說明
瞬時值
交變電流某一時刻的值
e＝E msin ωt
i＝I msin ωt
計算線圈某時刻的受力情況
峰值
最大的瞬時值
E m＝nBSω
I m＝eq \f(E m,R＋r)
討論電容器的擊穿電壓
有效值
跟交變電流的熱效應等效的恒定電流的值
E＝eq \f(E m,\r(2))
U＝eq \f(U m,\r(2))
I＝eq \f(I m,\r(2))
(只適用于正弦式交變電流)
(1)計算與電流的熱效應有關的量(如電功、電功率、電熱等)
(2)電氣設備“銘牌”上所標的一般是指有效值
(3)保險絲的熔斷電流為有效值
(4)交流電壓表和電流表的讀數為有效值
平均值
某段時間內感應電動勢或電流的平均值大小
eq \x\t(E)＝BLeq \x\t(v)
eq \x\t(E)＝neq \f(ΔΦ,Δt)
eq \x\t(I)＝eq \f(\x\t(E),R＋r)
計算通過電路截面的電荷量
