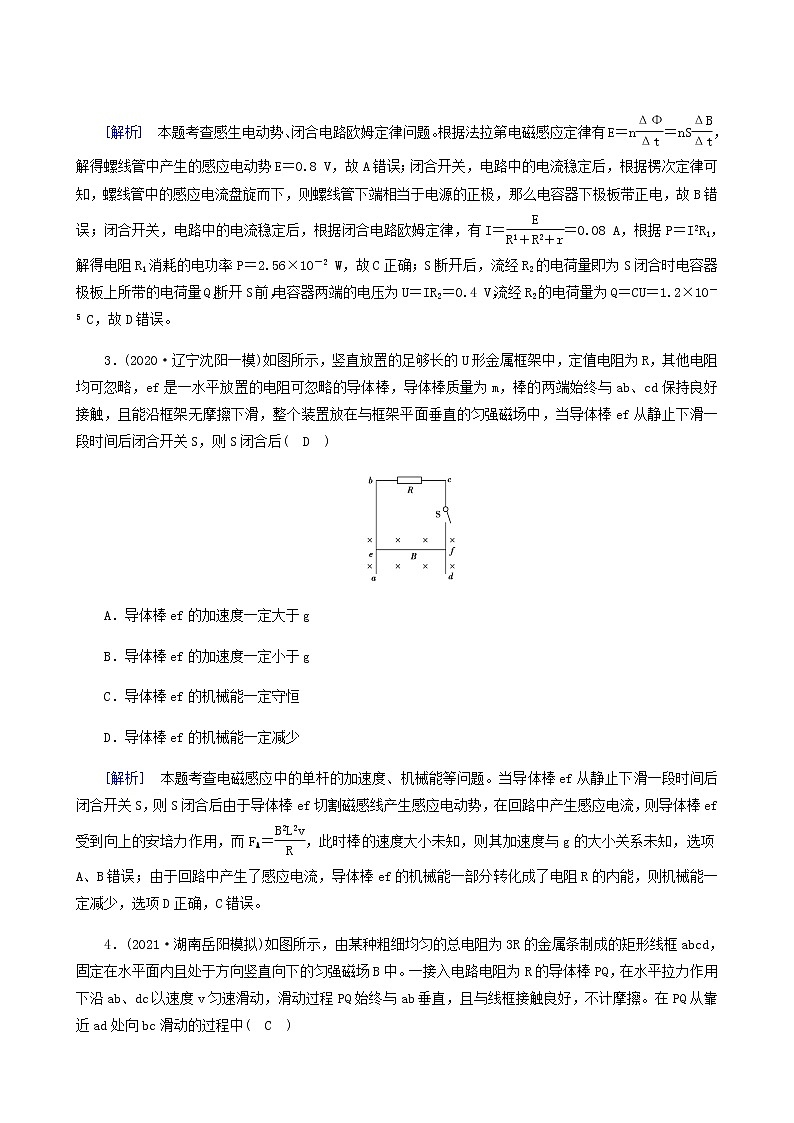

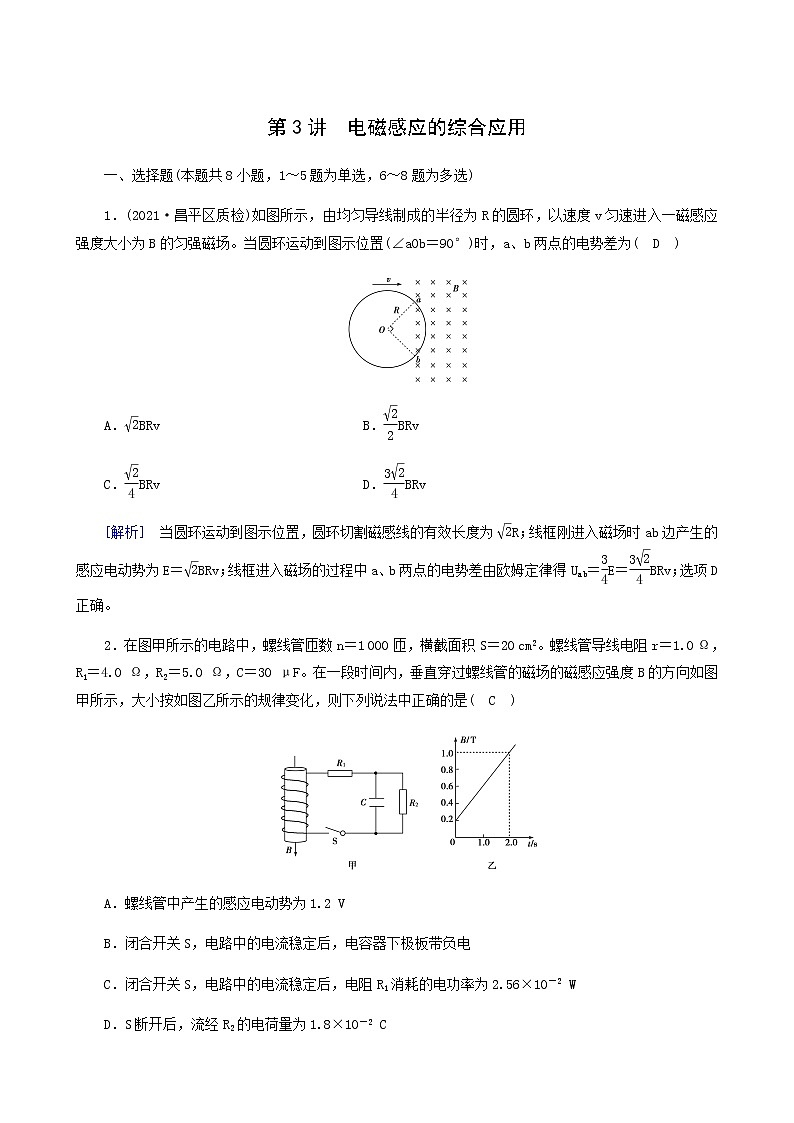

第3講　電磁感應的綜合應用一、選擇題(本題共8小題，1～5題為單選，6～8題為多選)1．(2021·昌平區質檢)如圖所示，由均勻?qū)Ь€制成的半徑為R的圓環，以速度v勻速進入一磁感應強度大小為B的勻強磁場。當圓環運動到圖示位置(∠aOb＝90°)時，a、b兩點的電勢差為(　D　)A．BRv　　　　　　　 B．BRvC．BRv　 D．BRv[解析]　當圓環運動到圖示位置，圓環切割磁感線的有效長度為R；線框剛進入磁場時ab邊產生的感應電動勢為E＝BRv；線框進入磁場的過程中a、b兩點的電勢差由歐姆定律得Uab＝E＝BRv；選項D正確。2．在圖甲所示的電路中，螺線管匝數n＝1 000匝，橫截面積S＝20 cm2。螺線管導線電阻r＝1.0 Ω，R1＝4.0 Ω，R2＝5.0 Ω，C＝30 μF。在一段時間內，垂直穿過螺線管的磁場的磁感應強度B的方向如圖甲所示，大小按如圖乙所示的規律變化，則下列說法中正確的是(　C　)A．螺線管中產生的感應電動勢為1.2 VB．閉合開關S，電路中的電流穩定后，電容器下極板帶負電C．閉合開關S，電路中的電流穩定后，電阻R1消耗的電功率為2.56×10－2 WD．S斷開后，流經R2的電荷量為1.8×10－2 C[解析]　本題考查感生電動勢、閉合電路歐姆定律問題。根據法拉第電磁感應定律有E＝n＝nS，解得螺線管中產生的感應電動勢E＝0.8 V，故A錯誤；閉合開關，電路中的電流穩定后，根據楞次定律可知，螺線管中的感應電流盤旋而下，則螺線管下端相當于電源的正極，那么電容器下極板帶正電，故B錯誤；閉合開關，電路中的電流穩定后，根據閉合電路歐姆定律，有I＝＝0.08 A，根據P＝I2R1，解得電阻R1消耗的電功率P＝2.56×10－2 W，故C正確；S斷開后，流經R2的電荷量即為S閉合時電容器極板上所帶的電荷量Q，斷開S前，電容器兩端的電壓為U＝IR2＝0.4 V，流經R2的電荷量為Q＝CU＝1.2×10－5 C，故D錯誤。3．(2020·遼寧沈陽一模)如圖所示，豎直放置的足夠長的U形金屬框架中，定值電阻為R，其他電阻均可忽略，ef是一水平放置的電阻可忽略的導體棒，導體棒質量為m，棒的兩端始終與ab、cd保持良好接觸，且能沿框架無摩擦下滑，整個裝置放在與框架平面垂直的勻強磁場中，當導體棒ef從靜止下滑一段時間后閉合開關S，則S閉合后(　D　)A．導體棒ef的加速度一定大于gB．導體棒ef的加速度一定小于gC．導體棒ef的機械能一定守恒D．導體棒ef的機械能一定減少[解析]　本題考查電磁感應中的單桿的加速度、機械能等問題。當導體棒ef從靜止下滑一段時間后閉合開關S，則S閉合后由于導體棒ef切割磁感線產生感應電動勢，在回路中產生感應電流，則導體棒ef受到向上的安培力作用，而FA＝，此時棒的速度大小未知，則其加速度與g的大小關系未知，選項A、B錯誤；由于回路中產生了感應電流，導體棒ef的機械能一部分轉化成了電阻R的內能，則機械能一定減少，選項D正確，C錯誤。4．(2021·湖南岳陽模擬)如圖所示，由某種粗細均勻的總電阻為3R的金屬條制成的矩形線框abcd，固定在水平面內且處于方向豎直向下的勻強磁場B中。一接入電路電阻為R的導體棒PQ，在水平拉力作用下沿ab、dc以速度v勻速滑動，滑動過程PQ始終與ab垂直，且與線框接觸良好，不計摩擦。在PQ從靠近ad處向bc滑動的過程中(　C　)A．PQ中電流先增大后減小B．PQ兩端電壓先減小后增大C．PQ上拉力的功率先減小后增大D．線框消耗的電功率先減小后增大[解析]　導體棒產生的電動勢E＝BLv，畫出其等效電路如圖，總電阻R總＝R＋＝R＋，在PQ從靠近ad處向bc滑動的過程中，總電阻先增大后減小，總電流先減小后增大，選項A錯誤；PQ兩端的電壓路端電壓U＝E－IR，即先增大后減小，選項B錯誤；拉力的功率等于克服安培力做功的功率，有P安＝BILv，先減小后增大，選項C正確；線框消耗的電功率即為外電阻消耗的功率，外電阻先增大后減小，因外電阻最大值為R，小于內阻R，根據電源的輸出功率與外電阻大小的變化關系，外電阻越來越接近內電阻時，輸出功率越大，可知線框消耗的電功率先增大后減小，選項D錯誤。5．(2020·浙江7月選考)如圖所示，固定在水平面上的半徑為r的金屬圓環內存在方向豎直向上、磁感應強度大小為B的勻強磁場。長為l的金屬棒，一端與圓環接觸良好，另一端固定在在豎直導電轉軸OO′上，隨軸以角速度ω勻速轉動。在圓環的A點和電刷間接有阻值為R的電阻和電容為C、板間距為d的平行板電容器，有一帶電微粒在電容器極板間處于靜止狀態。已知重力加速度為g，不計其他電阻和摩擦，下列說法正確的是(　B　)A．棒產生的電動勢為Bl2ωB．微粒的電荷量與質量之比為C．電阻消耗的電功率為D．電容器所帶電的電荷量為CBr2ω[解析]　棒轉動時垂直切割磁感線，由于只有圓環內存在磁場，故產生的電動勢為E＝Br×＝Br2ω，A項錯誤；由于棒無電阻，故電容器、電阻兩端電壓均等于E，對微粒，由平衡條件有mg＝，故微粒的比荷為＝，B項正確；電阻R消耗的電功率為P＝＝，C項錯誤；由Q＝CE可知電容器所帶電荷量Q＝CBr2ω，D項錯誤。6．如圖所示，圓形線圈P靜止在水平桌面上，其正上方懸掛—相同的線圈Q，P和Q共軸，Q中通有變化的電流，電流變化的規律如圖所示，P所受的重力為G，桌面對P的支持力為FN，則(　AD　)A．t1時刻，F(xiàn)N>G　 B．t2時刻，F(xiàn)N>GC．t3時刻，F(xiàn)N<G　 D．t4時刻，F(xiàn)N<G[解析]　t1時刻電流增大，其磁場增強，則穿過P的磁通量變大，由楞次定律可知P將阻礙磁通量的變大，則P有向下運動的趨勢，對桌面的壓力增大，故FN>G，A正確；t2時刻電流減小，則磁場減弱，則穿過P的磁通量變小，由楞次定律可知P將阻礙磁通量的變小，則P有向上運動的趨勢，對桌面的壓力減小，故FN<G，B錯誤；t3時刻電流增大，與A情況相同，F(xiàn)N>G，C錯誤；t4時刻電流減小，與B情況相同，F(xiàn)N<G，D正確。7．如圖所示，質量為3m的重物與一質量為m的線框用一根絕緣細線連接起來，掛在兩個高度相同的定滑輪上，已知線框的橫邊邊長為L，水平方向勻強磁場的磁感應強度為B，磁場上下邊界的距離、線框豎直邊長均為h。初始時刻，磁場的下邊緣和線框上邊緣的高度差為2h，將重物從靜止開始釋放，線框上邊緣剛進磁場時，恰好做勻速直線運動，滑輪質量、摩擦阻力均不計。則下列說法中正確的是(　ABD　)A．線框進入磁場時的速度為B．線框的電阻為C．線框通過磁場的過程中產生的熱量Q＝2mghD．線框通過磁場的過程中產生的熱量Q＝4mgh[解析]　從初始時刻到線框上邊緣剛進入磁場，由機械能守恒定律得3mg×2h＝mg×2h＋，解得線框剛進入磁場時的速度v＝，故A項正確；線框上邊緣剛進磁場時，恰好做勻速直線運動，故受合力為0,3mg＝BIL＋mg，I＝，解得線框的電阻R＝，故B項正確；線框勻速通過磁場的距離為2h，產生的熱量等于系統重力勢能的減少，即Q＝3mg×2h－mg×2h＝4mgh，故C項錯誤，D項正確。8．(2019·全國卷Ⅱ)如圖，兩條光滑平行金屬導軌固定，所在平面與水平面夾角為θ，導軌電阻忽略不計。虛線ab、cd均與導軌垂直，在ab與cd之間的區域存在垂直于導軌所在平面的勻強磁場。將兩根相同的導體棒PQ、MN先后自導軌上同一位置由靜止釋放，兩者始終與導軌垂直且接觸良好。已知PQ進入磁場時加速度恰好為零。從PQ進入磁場開始計時，到MN離開磁場區域為止，流過PQ的電流隨時間變化的圖像可能正確的是(　AD　) A B C D[解析]　PQ剛進入磁場時，加速度為零，則mgsinθ＝BIL，I＝，即電流恒定；且由題意知，MN剛進入磁場時與PQ剛進入磁場時速度相同。情形1：若MN剛進入磁場時，PQ已離開磁場區域，則對MN，由mgsinθ＝BIL及右手定則知，通過PQ的電流大小不變，方向相反，故I-t圖像如圖A所示。情形2：若MN剛進入磁場時，PQ未離開磁場區域，由于兩導體棒速度相等，產生的電動勢等大、反向，故電流為0，但兩棒在重力作用下均加速直至PQ離開磁場，此時MN為電源，由E＝BLv，I＝，BIL－mgsinθ＝ma知，MN減速，電流減小，可能的I-t圖像如圖D所示。二、非選擇題9．(2020·江蘇單科，14)如圖所示，電阻為0.1 Ω的正方形單匝線圈abcd的邊長為0.2 m，bc邊與勻強磁場邊緣重合。磁場的寬度等于線圈的邊長，磁感應強度大小為0.5 T。在水平拉力作用下，線圈以8 m/s的速度向右穿過磁場區域。求線圈在上述過程中(1)感應電動勢的大小E；(2)所受拉力的大小F；(3)感應電流產生的熱量Q。[答案]　(1)0.8 V　(2)0.8 N　(3)0.32 J[解析]　(1)感應電動勢E＝Blv，代入數據得E＝0.8 V。(2)感應電流I＝，拉力的大小等于安培力，F(xiàn)＝BIl解得F＝，代入數據得F＝0.8 N。(3)運動時間t＝，焦耳定律Q＝I2Rt解得Q＝，代入數據得Q＝0.32 J。10．如圖所示，兩條平行的光滑金屬導軌所在平面與水平面的夾角為θ，間距為d。導軌處于勻強磁場中，磁感應強度大小為B，方向與導軌平面垂直。質量為m的金屬棒被固定在導軌上，距底端的距離為s，導軌與外接電源相連，使金屬棒通有電流。金屬棒被松開后，以加速度a沿導軌勻加速下滑，金屬棒中的電流始終保持恒定，重力加速度為g。求下滑到底端的過程中，金屬棒(1)末速度的大小v；(2)通過的電流大小I；(3)通過的電荷量Q。[答案]　(1)　(2) 　(3)[解析]　(1)金屬棒做勻加速直線運動，根據運動學公式有v2＝2as解得v＝(2)金屬棒所受安培力F安＝IdB金屬棒所受合力F＝mgsin  θ－F安根據牛頓第二定律有F＝ma解得I＝。(3)金屬棒的運動時間t ＝，通過的電荷量Q＝It解得Q＝。11．(2019·天津卷)如圖所示，固定在水平面上間距為l的兩條平行光滑金屬導軌，垂直于導軌放置的兩根金屬棒MN和PQ長度也為l、電阻均為R，兩棒與導軌始終接觸良好。MN兩端通過開關S與電阻為R的單匝金屬線圈相連，線圈內存在豎直向下均勻增加的磁場，磁通量變化率為常量k。圖中虛線右側有垂直于導軌平面向下的勻強磁場，磁感應強度大小為B。PQ的質量為m，金屬導軌足夠長、電阻忽略不計。(1)閉合S，若使PQ保持靜止，需在其上加多大的水平恒力F，并指出其方向；(2)斷開S，PQ在上述恒力作用下，由靜止開始到速度大小為v的加速過程中流過PQ的電荷量為q，求該過程安培力做的功W。[答案]　(1)，方向水平向右　(2)mv2－kq[解析]　(1)設線圈中的感應電動勢為E，由法拉第電磁感應定律E＝，則E＝k  ①設PQ與MN并聯的電阻為R并，有R并＝  ②閉合S時，設線圈中的電流為I，根據閉合電路歐姆定律得I＝  ③設PQ中的電流為IPQ，有IPQ＝I  ④設PQ受到的安培力為F安，有F安＝BIPQl  ⑤保持PQ靜止，由受力平衡，有F＝F安  ⑥聯立①②③④⑤⑥式得F＝  ⑦方向水平向右。(2)設PQ由靜止開始到速度大小為v的加速過程中，PQ運動的位移為x，所用時間為Δt，回路中的磁通量變化為ΔΦ，平均感應電動勢為，有＝  ⑧其中ΔΦ＝Blx  ⑨設PQ中的平均電流為，有＝  ⑩根據電流的定義得＝  ?由動能定理，有Fx＋W＝mv2－0  ?聯立⑦⑧⑨⑩??式得W＝mv2－kq
