高中通用技術蘇教版 (2019)必修《技術與設計2》任務二 設計與實施雨水收集池水位控制系統教學ppt課件

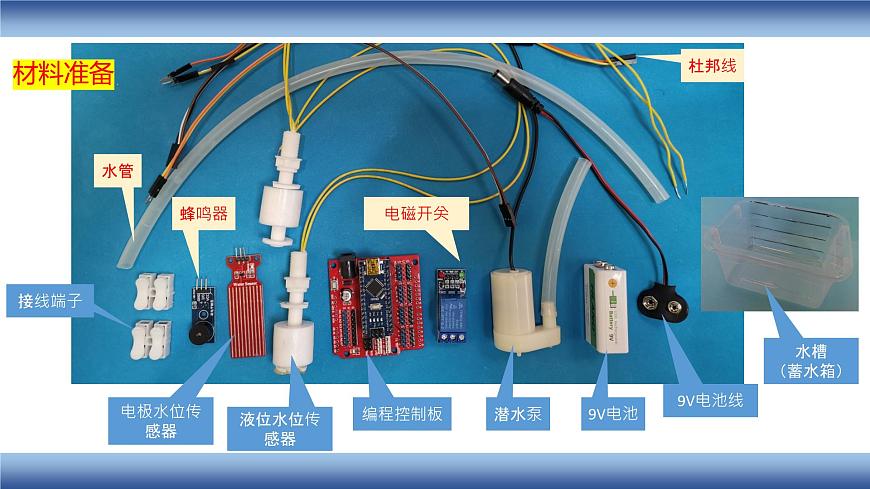

這是一份高中通用技術蘇教版 (2019)必修《技術與設計2》任務二 設計與實施雨水收集池水位控制系統教學ppt課件，共17頁。PPT課件主要包含了問題分析，主要過程，材料準備，制作及測試視頻，試驗報告小組完成等內容，歡迎下載使用。

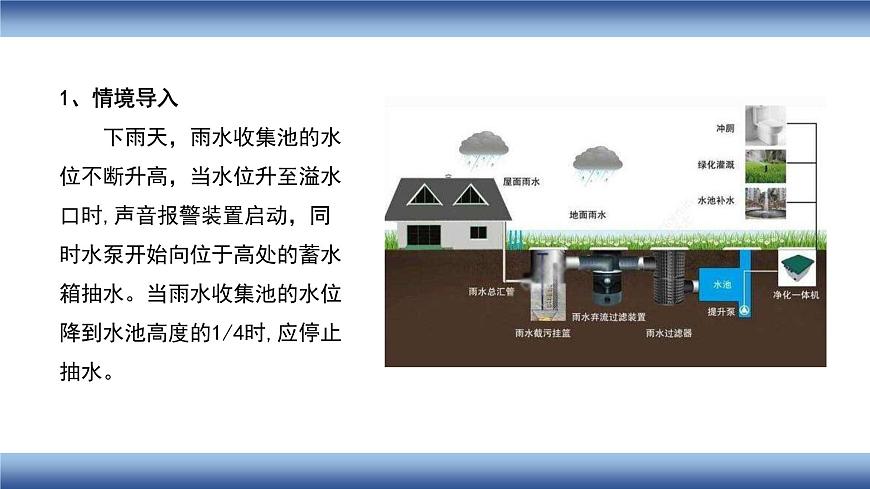

1、情境導入 下雨天，雨水收集池的水位不斷升高，當水位升至溢水口時,聲音報警裝置啟動，同時水泵開始向位于高處的蓄水箱抽水。當雨水收集池的水位降到水池高度的1/4時,應停止抽水。

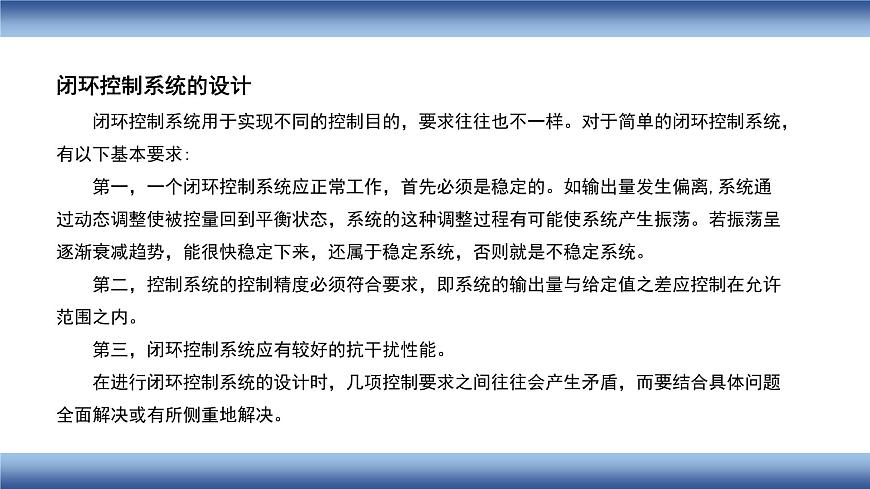

閉環控制系統的設計 閉環控制系統用于實現不同的控制目的，要求往往也不一樣。對于簡單的閉環控制系統，有以下基本要求: 第一，一個閉環控制系統應正常工作，首先必須是穩定的。如輸出量發生偏離,系統通過動態調整使被控量回到平衡狀態，系統的這種調整過程有可能使系統產生振蕩。若振蕩呈逐漸衰減趨勢，能很快穩定下來，還屬于穩定系統，否則就是不穩定系統。 第二，控制系統的控制精度必須符合要求，即系統的輸出量與給定值之差應控制在允許范圍之內。 第三，閉環控制系統應有較好的抗干擾性能。 在進行閉環控制系統的設計時，幾項控制要求之間往往會產生矛盾，而要結合具體問題全面解決或有所側重地解決。

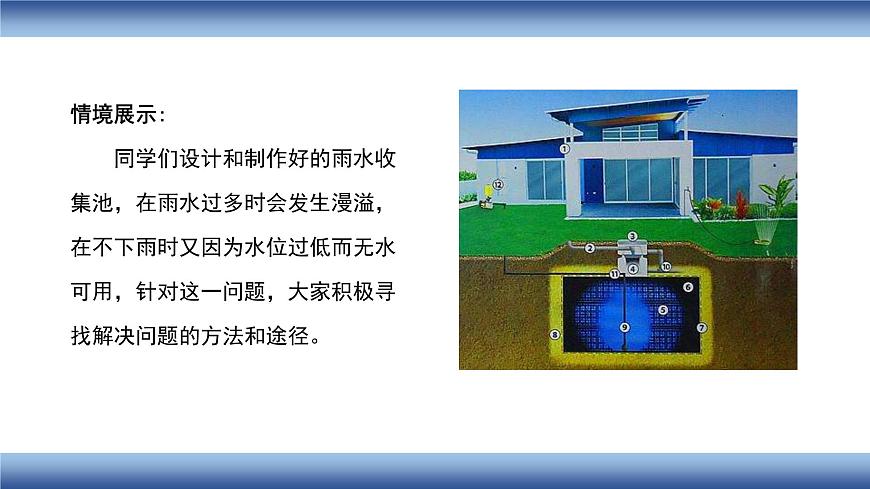

情境展示: 同學們?cè)O(shè)計和制作好的雨水收集池，在雨水過多時會發生漫溢，在不下雨時又因?yàn)樗贿^(guò)低而無水可用，針對這一問題，大家積極尋找解決問題的方法和途徑。

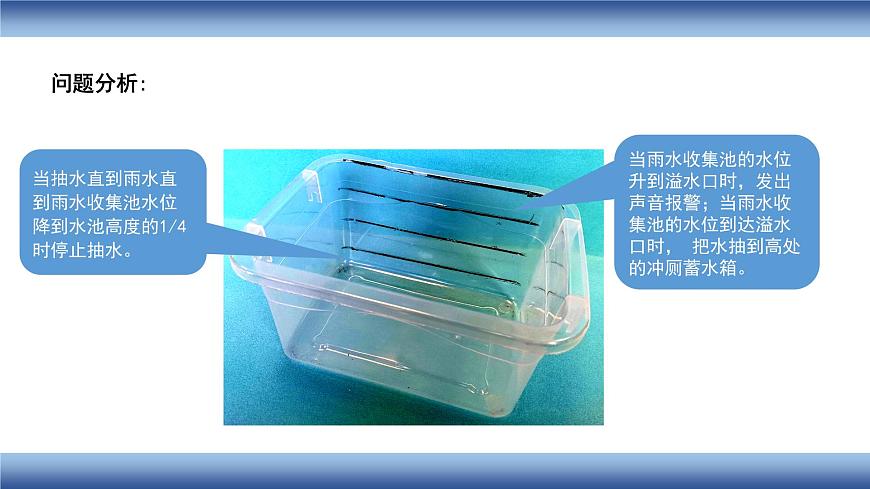

當雨水收集池的水位升到溢水口時，發出聲音報警；當雨水收集池的水位到達溢水口時， 把水抽到高處的沖廁蓄水箱。
當抽水直到雨水直到雨水收集池水位降到水池高度的1/4時停止抽水。

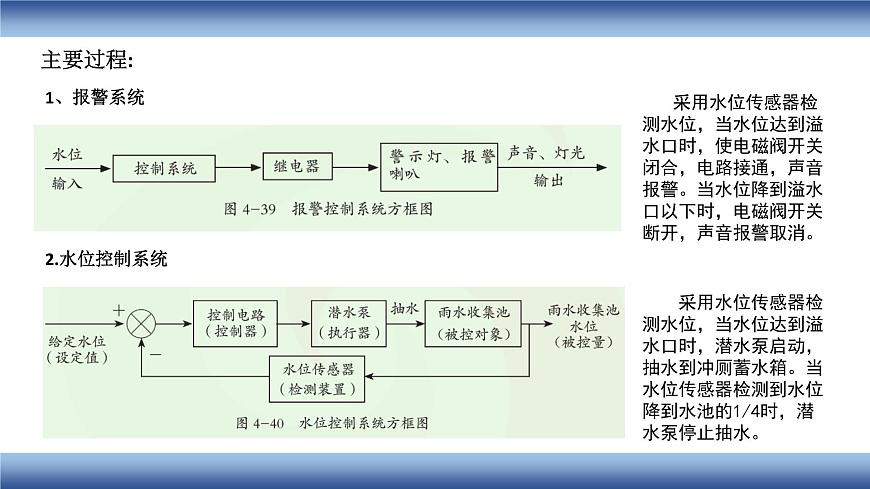

采用水位傳感器檢測水位，當水位達到溢水口時，潛水泵啟動，抽水到?jīng)_廁蓄水箱。當水位傳感器檢測到水位降到水池的1/4時，潛水泵停止抽水。
采用水位傳感器檢測水位，當水位達到溢水口時，使電磁閥開關閉合，電路接通，聲音報警。當水位降到溢水口以下時，電磁閥開關斷開，聲音報警取消。

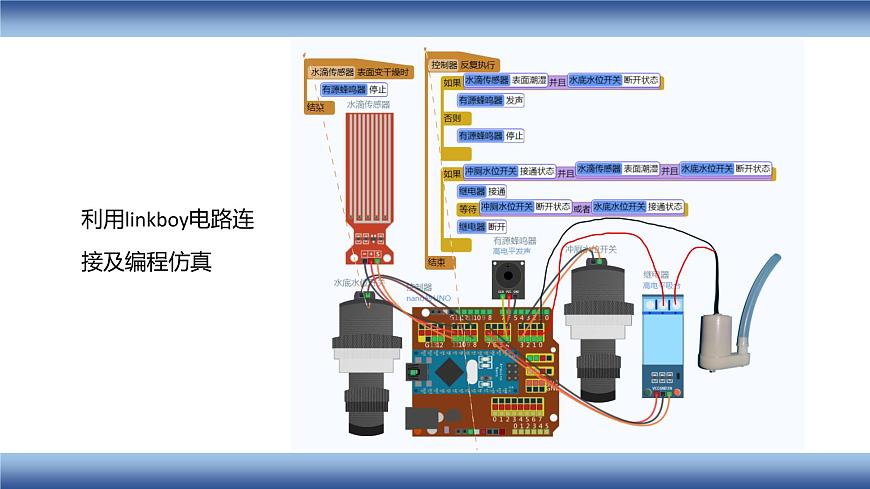

利用linkby電路連接及編程仿真
思考: 一般情況下，要實現高水位開始抽水、低水位停止抽水，要用兩個傳感器。你是否能用一個傳感器來實現這個控制的呢?
1.設計閉環控制系統2.水位傳感器的應用3.編程4.制作水位控制系統及測試
課后練習 1.設計并制作水車控制裝置模型，如圖所示。利用流動的水沖擊水車，以控制不同的機械裝置而產生動作。 2.某地下車庫的車位管理系統，每個車位上方都有傳感器檢測是否有車停進來。當車位上無車時，車位上方的顯示燈為綠色，當車位上有車時，車位上方的顯示燈為紅色。這樣不僅方便駕駛?cè)藛T找到空車位，還方便后臺及時匯總車庫的車位信息，統計空車位數量和位置。 請?jiān)O(shè)計完成這一車位管理系統，并選擇你熟悉的材料、元件，制作該系統的模型。
