高考物理一輪復習實驗搶分練12傳感器的簡單使用含答案

這是一份高考物理一輪復習實驗搶分練12傳感器的簡單使用含答案，共4頁。試卷主要包含了04 A，U＝IR1＝2，40　2，00，50等內容，歡迎下載使用。

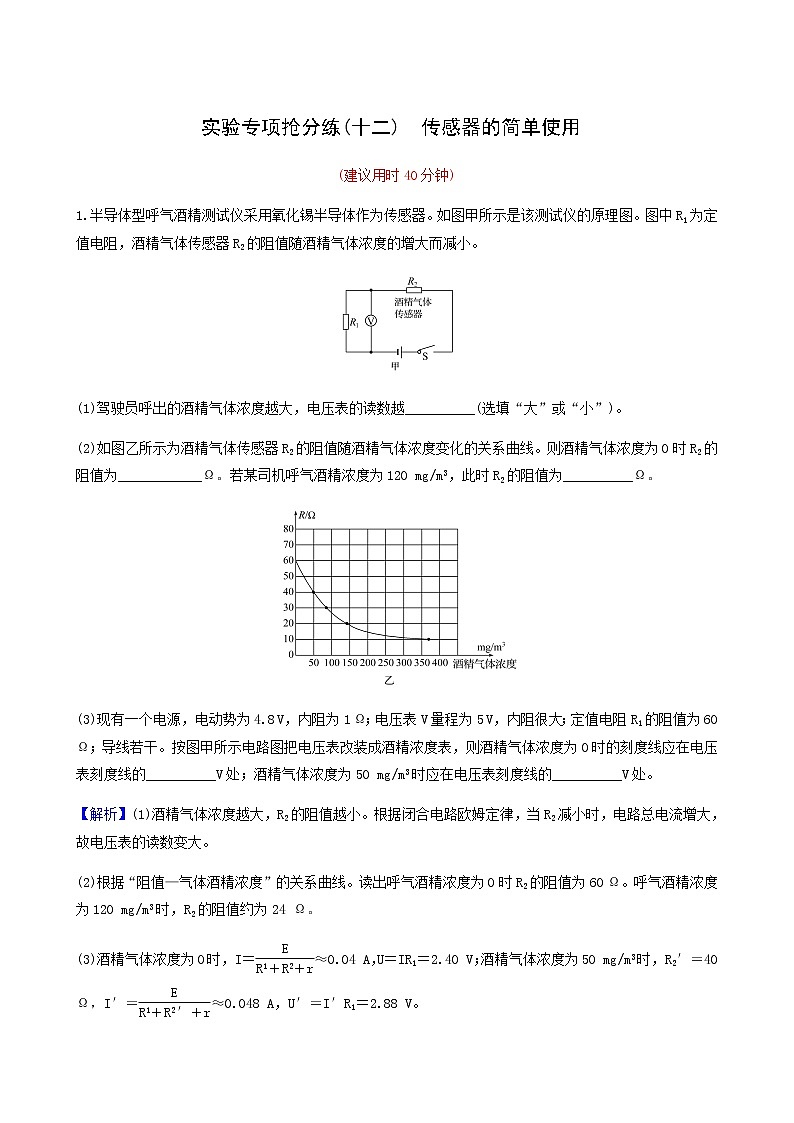

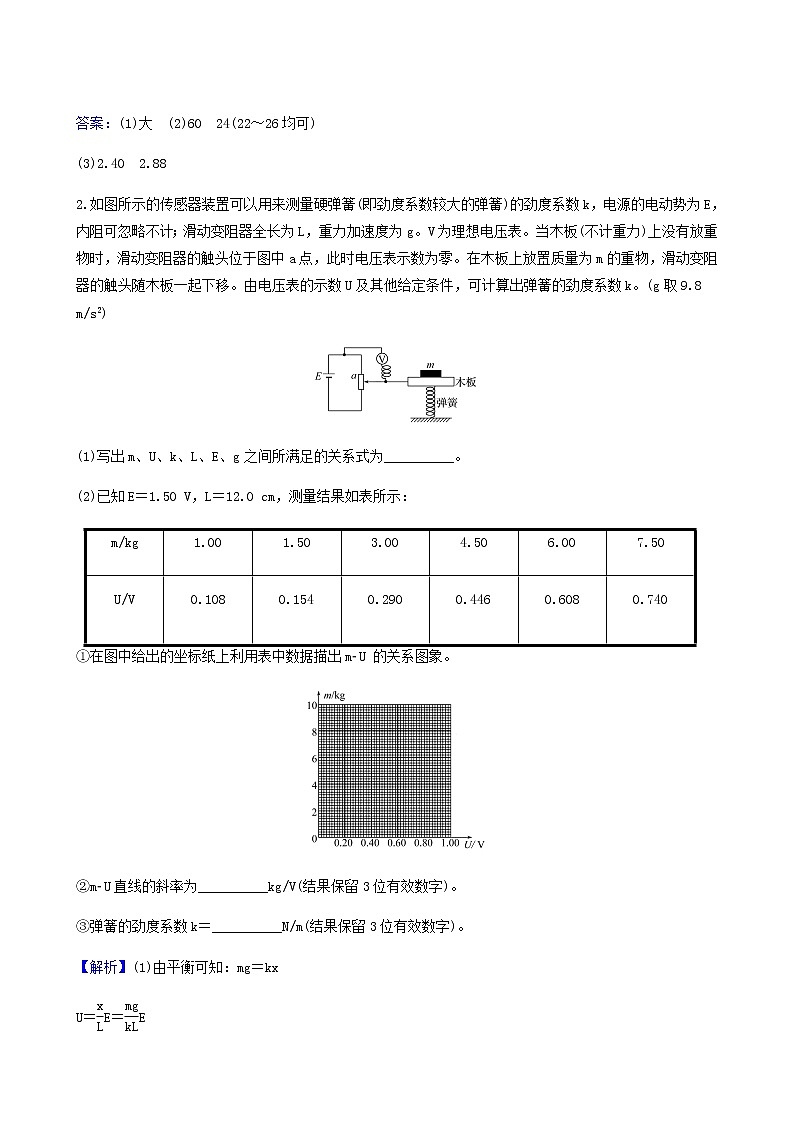

實驗專項搶分練(十二)　傳感器的簡單使用(建議用時40分鐘)1.半導體型呼氣酒精測試儀采用氧化錫半導體作為傳感器。如圖甲所示是該測試儀的原理圖。圖中R1為定值電阻，酒精氣體傳感器R2的阻值隨酒精氣體濃度的增大而減小。(1)駕駛員呼出的酒精氣體濃度越大，電壓表的讀數越__________(選填“大”或“小”)。(2)如圖乙所示為酒精氣體傳感器R2的阻值隨酒精氣體濃度變化的關系曲線。則酒精氣體濃度為0時R2的阻值為_(kāi)___________Ω。若某司機呼氣酒精濃度為120 mg/m3，此時R2的阻值為__________Ω。(3)現有一個電源，電動勢為4.8 V，內阻為1 Ω；電壓表V量程為5 V，內阻很大；定值電阻R1的阻值為60 Ω；導線若干。按圖甲所示電路圖把電壓表改裝成酒精濃度表，則酒精氣體濃度為0時的刻度線應在電壓表刻度線的__________V處；酒精氣體濃度為50 mg/m3時應在電壓表刻度線的__________V處。【解析】(1)酒精氣體濃度越大，R2的阻值越小。根據閉合電路歐姆定律，當R2減小時，電路總電流增大，故電壓表的讀數變大。(2)根據“阻值—?dú)怏w酒精濃度”的關系曲線。讀出呼氣酒精濃度為0時R2的阻值為60 Ω。呼氣酒精濃度為120 mg/m3時，R2的阻值約為24 Ω。(3)酒精氣體濃度為0時，I＝≈0.04 A，U＝IR1＝2.40 V；酒精氣體濃度為50 mg/m3時，R2′＝40 Ω，I′＝≈0.048 A，U′＝I′R1＝2.88 V。答案：(1)大　(2)60　24(22～26均可)(3)2.40　2.882.如圖所示的傳感器裝置可以用來測量硬彈簧(即勁度系數較大的彈簧)的勁度系數k，電源的電動勢為E，內阻可忽略不計；滑動變阻器全長為L(zhǎng)，重力加速度為g。V為理想電壓表。當木板(不計重力)上沒有放重物時，滑動變阻器的觸頭位于圖中a點，此時電壓表示數為零。在木板上放置質量為m的重物，滑動變阻器的觸頭隨木板一起下移。由電壓表的示數U及其他給定條件，可計算出彈簧的勁度系數k。(g取9.8 m/s2)(1)寫出m、U、k、L、E、g之間所滿足的關系式為_(kāi)_________。(2)已知E＝1.50 V，L＝12.0 cm，測量結果如表所示：m/kg1.001.503.004.506.007.50U/V0.1080.1540.2900.4460.6080.740①在圖中給出的坐標紙上利用表中數據描出m-U 的關系圖象。②m-U直線的斜率為_(kāi)_________kg/V(結果保留3位有效數字)。③彈簧的勁度系數k＝__________N/m(結果保留3位有效數字)。【解析】(1)由平衡可知：mg＝kxU＝E＝E所以m＝(2)①根據m-U的關系，知m-U成正比，圖線如圖所示；②通過圖線求出斜率為：＝＝10.0③已知＝10.0，所以k＝＝1.23×103 N/m。答案：(1)m＝(2)①見解析圖?、?0.0　③1.23×1033．(2020·廣州模擬)用如圖a所示的電路測量鉑熱敏電阻的阻值與溫度的關系。(1)開關閉合前，滑動變阻器的滑片應移至______(選填“A”或“B”)端。(2)實驗測得不同溫度下的阻值，并繪得如圖b的Rt-t關系圖線，根據圖線寫出該熱敏電阻的Rt-t關系式：Rt＝__________(Ω)。(3)鉑的電阻對溫度變化很靈敏，可以制成電阻溫度計。請利用開關、導線、鉑熱敏電阻、圖a中某一電表和圖c所示的恒流源(調節旋鈕時可以選擇不同的輸出電流，且輸出電流不隨外部條件的變化而變化)，設計一個簡易電阻溫度計并在圖d的虛線框內畫出電路原理圖。(4)結合圖b的關系圖線，選擇恒流源的輸出電流為0.15 A，當選用的電表達到滿偏時，電阻溫度計所測溫度為_(kāi)_________℃。如果要提高該溫度計所能測量的最高溫度值，請?zhí)岢鲆环N可行的方法：____________________________________________________________________________________________________________________________________。【解析】(1)開關閉合前，為了保護電路，滑動變阻器的滑片應位于阻值最大處，故滑片應移至B端；(2)由圖象可知，鉑絲電阻Rt的阻值與溫度的關系式：Rt＝50＋t(Ω)；(3)直流恒流電源正常工作時，其輸出電流不隨外部條件的變化而變化，并且可讀出其大小，電壓表并聯在鉑絲電阻Rt的兩端，如圖所示：(4)恒流源的輸出電流為0.15 A，所以當電壓表示數最大時，即Rt兩端的電壓U＝15 V時，鉑絲電阻Rt的阻值最大，由b圖中所畫的Rt-t圖象可知，此時溫度計所能測量的溫度最高；由I＝得鉑絲電阻Rt的阻值為：Rt′＝ Ω＝100 Ω，則溫度計所能測量的最高溫度為：t＝Rt－50＝(100－50) ℃＝50 ℃。如圖所示要提高該溫度計所能測量的最高溫度值，應使鉑絲電阻Rt的阻值增大，電壓表的最大量程已確定，由歐姆定律U＝IR知，可以將恒流源的輸出電流調小。答案：(1)B　(2)50＋t　(3)見解析圖(4)50　將恒流源的輸出電流調小
