?？碱}型
1.應用① 電阻(電阻率)的測量

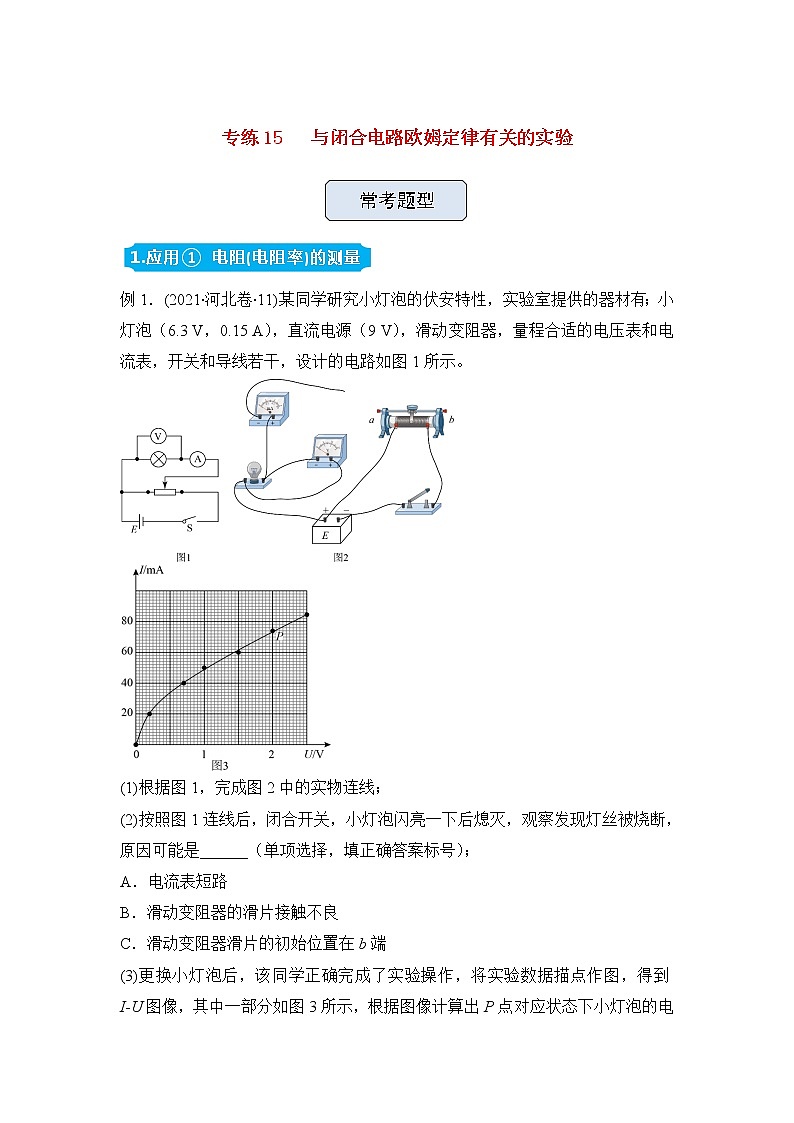

例1．(2021?河北卷?11)某同學研究小燈泡的伏安特性，實驗室提供的器材有；小燈泡（6.3 V，0.15 A），直流電源（9 V），滑動變阻器，量程合適的電壓表和電流表，開關和導線若干，設計的電路如圖1所示。
(1)根據圖1，完成圖2中的實物連線；
(2)按照?qǐng)D1連線后，閉合開關，小燈泡閃亮一下后熄滅，觀察發現燈絲被燒斷，原因可能是______（單項選擇，填正確答案標號）；
A．電流表短路
B．滑動變阻器的滑片接觸不良
C．滑動變阻器滑片的初始位置在b端
(3)更換小燈泡后，該同學正確完成了實驗操作，將實驗數據描點作圖，得到I-U圖像，其中一部分如圖3所示，根據圖像計算出P點對應狀態下小燈泡的電阻為______Ω（保留三位有效數字）。
2.應用② 測電源的電動勢和內阻

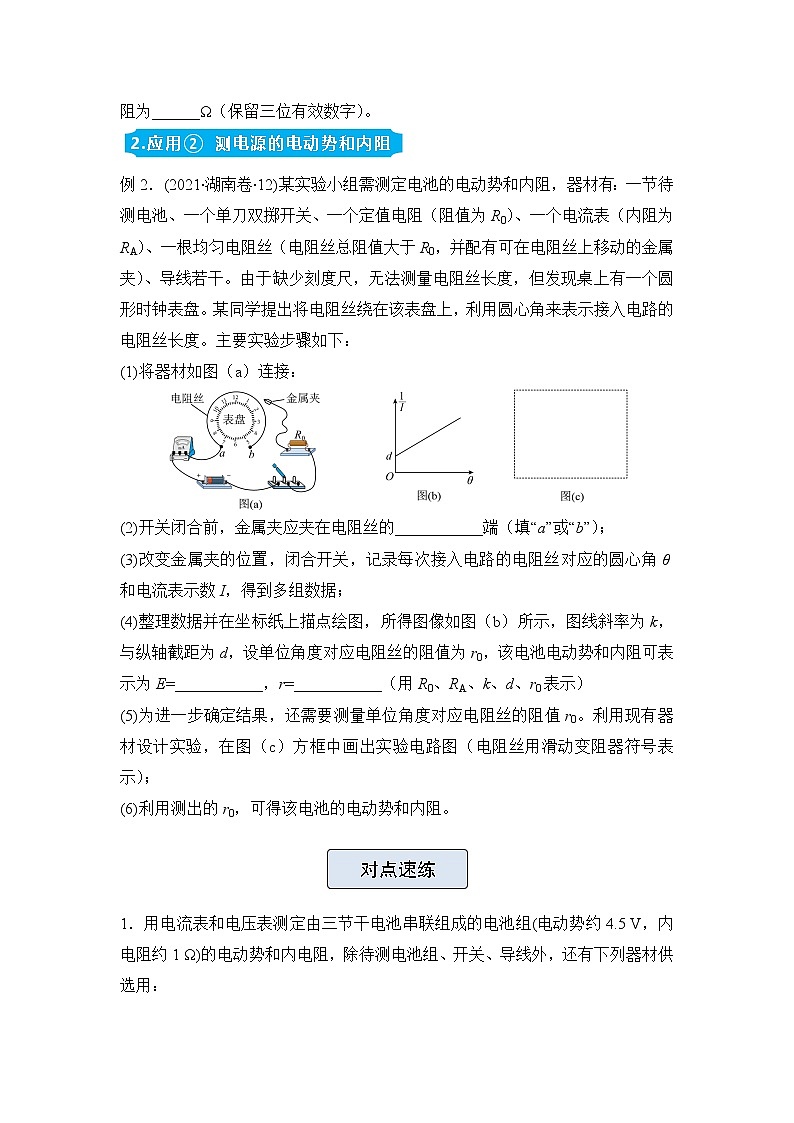

例2．(2021?湖南卷?12)某實驗小組需測定電池的電動勢和內阻，器材有：一節待測電池、一個單刀雙擲開關、一個定值電阻（阻值為R0）、一個電流表（內阻為RA）、一根均勻電阻絲（電阻絲總阻值大于R0，并配有可在電阻絲上移動的金屬夾）、導線若干。由于缺少刻度尺，無法測量電阻絲長度，但發現桌上有一個圓形時鐘表盤。某同學提出將電阻絲繞在該表盤上，利用圓心角來表示接入電路的電阻絲長度。主要實驗步驟如下：
(1)將器材如圖連接：
(2)開關閉合前，金屬夾應夾在電阻絲的___________端（填“a”或“b”）；
(3)改變金屬夾的位置，閉合開關，記錄每次接入電路的電阻絲對應的圓心角θ和電流表示數I，得到多組數據；
(4)整理數據并在坐標紙上描點繪圖，所得圖像如圖所示，圖線斜率為k，與縱軸截距為d，設單位角度對應電阻絲的阻值為r0，該電池電動勢和內阻可表示為E=___________，r=___________（用R0、RA、k、d、r0表示）
(5)為進一步確定結果，還需要測量單位角度對應電阻絲的阻值r0。利用現有器材設計實驗，在圖方框中畫出實驗電路圖（電阻絲用滑動變阻器符號表示）；
(6)利用測出的r0，可得該電池的電動勢和內阻。
對點速練

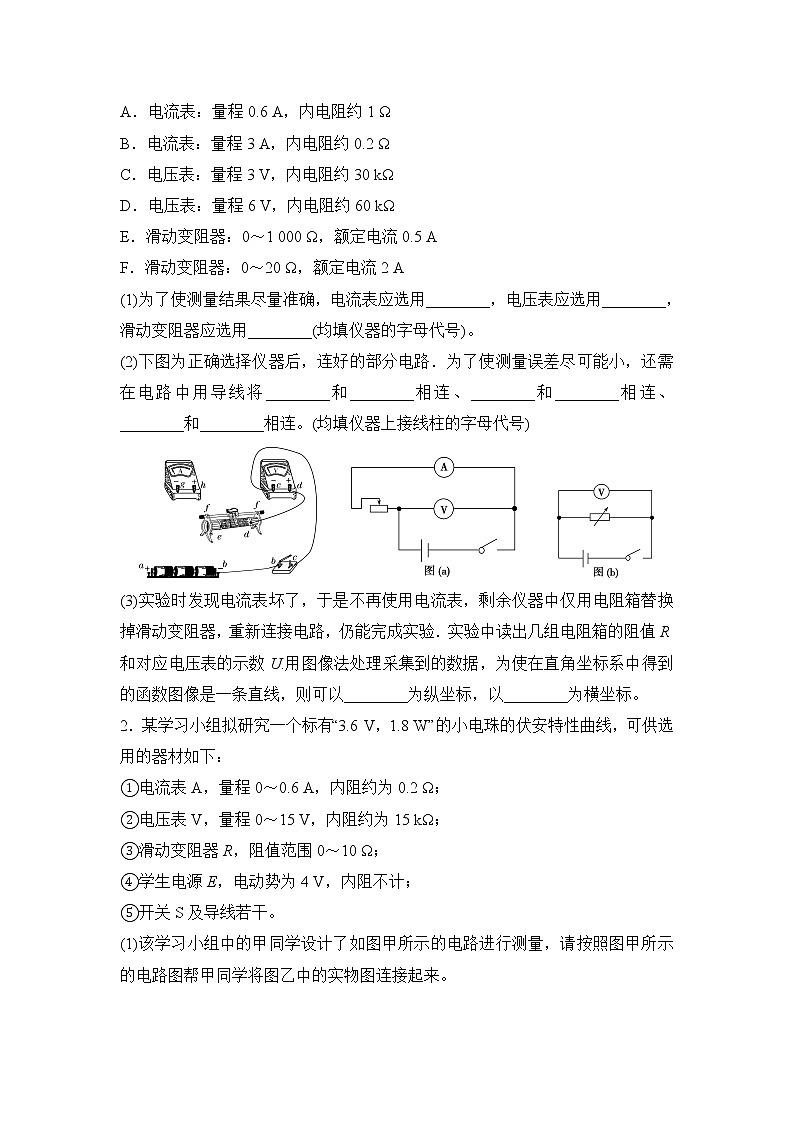

1．用電流表和電壓表測定由三節干電池串聯組成的電池組(電動勢約4.5 V，內電阻約1 Ω)的電動勢和內電阻，除待測電池組、開關、導線外，還有下列器材供選用：
A．電流表：量程0.6 A，內電阻約1 Ω
B．電流表：量程3 A，內電阻約0.2 Ω
C．電壓表：量程3 V，內電阻約30 kΩ
D．電壓表：量程6 V，內電阻約60 kΩ
E．滑動變阻器：0～1 000 Ω，額定電流0.5 A
F．滑動變阻器：0～20 Ω，額定電流2 A
(1)為了使測量結果盡量準確，電流表應選用________，電壓表應選用________，滑動變阻器應選用________(均填儀器的字母代號)。
(2)下圖為正確選擇儀器后，連好的部分電路．為了使測量誤差盡可能小，還需在電路中用導線將________和________相連、________和________相連、________和________相連。(均填儀器上接線柱的字母代號)

(3)實驗時發現電流表壞了，于是不再使用電流表，剩余儀器中僅用電阻箱替換掉滑動變阻器，重新連接電路，仍能完成實驗．實驗中讀出幾組電阻箱的阻值R和對應電壓表的示數U.用圖像法處理采集到的數據，為使在直角坐標系中得到的函數圖像是一條直線，則可以________為縱坐標，以________為橫坐標。
2．某學習小組擬研究一個標有“3.6 V，1.8 W”的小電珠的伏安特性曲線，可供選用的器材如下：
①電流表A，量程0～0.6 A，內阻約為0.2 Ω；
②電壓表V，量程0～15 V，內阻約為15 kΩ；
③滑動變阻器R，阻值范圍0～10 Ω；
④學生電源E，電動勢為4 V，內阻不計；
⑤開關S及導線若干。
(1)該學習小組中的甲同學設計了如圖甲所示的電路進行測量，請按照?qǐng)D甲所示的電路圖幫甲同學將圖乙中的實物圖連接起來。

(2)甲同學在實驗中發現，由于電壓表的量程較大而造成讀數誤差很大，因而影響了測量結果。于是又從實驗室找來一量程為Ig＝100 μA、內阻Rg＝1000 Ω的靈敏電流計，想把該靈敏電流計改裝成量程為5 V的電壓表，則需串聯一個阻值為________Ω的電阻。
(3)甲同學用改裝后的電壓表進行實驗，得到電流表讀數I1和靈敏電流計讀數I2如表所示：
請?jiān)趫D丙中的坐標紙上畫出I1－I2圖線。
(4)若將該小電珠接在如圖丁所示的電路中，則該小電珠消耗的電功率約為________W．已知電源的電動勢為E′＝3.0 V，內阻r＝1.5 Ω，定值電阻R0＝4.5 Ω。(結果保留兩位有效數字)
3．小明在實驗室中發現一個外觀上像電阻的未知元件D，設計了如圖甲所示電路進行實驗探究，請按要求回答問題：

(1)小明按圖甲連接好電路，閉合開關S，將滑動變阻器滑片緩慢地從a端移到b端，發現起始階段電壓表的示數逐漸增大，后續階段電壓表示數保持6 V不變，若D為電阻元件，則該過程中它的電阻值的變化情況可能是________。
A．阻值一直為0
B．阻值先不變，后續階段變小
C．阻值恒定且遠大于R2
D．阻值先不變，后階段變大
(2)根據元件D銘牌上的部分信息，小明從網絡獲知該元件為穩壓二極管，它有正、負極之分，在電路中當D的正極接高電勢時，其i－u線如圖乙中OC所示；當D的負極接高電勢時，其i－u線如圖乙中OAB所示，其中AB段為D的穩壓工作區，由此可判斷圖甲中D的黑色端是它的________極(選填“正”或“負”)。
(3)小明接著設計了用多用電表歐姆擋按圖丙對該元件進行探究，圖丙中虛線框部分是其內部等效電路，已知電源電動勢E＝9 V，電表滿偏電流Ig＝3 mA。實驗時小明先進行歐姆調零，則調零后多用電表內部總電阻為____________Ω；調零后按圖丙連接元件D進行測量，若D恰好處于穩壓工作區，則此時測得元件D的阻值應為____________Ω。
4．為了探究某電阻Rt在不同溫度下的阻值，某同學設計了如圖甲所示的電路，其中A為內阻不計、量程為3 mA的電流表，E1為電動勢為1.5 V、內阻約為1 Ω的電源，R1為滑動變阻器，R2為電阻箱，S為單刀雙擲開關。

(1)實驗室中提供的滑動變阻器有兩個：RA(0～150 Ω)，RB(0～500 Ω)，本實驗中滑動變阻器R1應選用________(選填“RA”或“RB”)。
(2)完成下面實驗步驟：
①調節溫度，使Rt的溫度達到t1；
②將S撥向接點1，調節________，使電流表的指針偏轉到適當位置，記下此時電流表的讀數I；
③將S撥向接點2，調節________，使電流表的讀數仍為I，記下此時電阻箱的讀數R0，則當溫度為t1時，電阻Rt＝________；
④改變Rt的溫度，重復步驟②③，即可測得電阻Rt的阻值隨溫度變化的規律。
(3)現測得電阻Rt隨溫度t變化的圖像如圖乙所示。把該電阻與電動勢為3.0 V、內阻不計的電源E2，量程為3.0 V的理想電壓表V(圖中未畫出)和電阻箱R2連成如圖丙所示的電路，用該電阻做測溫探頭，將電壓表的電壓刻度改為相應的溫度刻度，就得到了一個簡單的“電阻溫度計”。若要求電壓表的讀數必須隨溫度的升高而增大，則應在原理圖丙中________(選填“a、b”或“b、c”)兩點接入電壓表．如果電阻箱阻值R2＝75 Ω，則電壓表刻度盤2.0 V處對應的溫度數值為________℃。
5．某同學測定電源電動勢和內阻，所使用的器材有：待測干電池一節(內阻很小)、電流表A(量程0.6 A，內阻RA小于1 Ω)、電流表A1(量程0.6 A，內阻未知)、電阻箱R1(0～99.99 Ω)、滑動變阻器R2(0～10 Ω)、單刀雙擲開關S、單刀單擲開關K各一個，導線若干。
(1)該同學按圖甲所示電路連接進行實驗操作。請?jiān)诖痤}卡相應位置的虛線框內補全與圖甲對應的電路圖。
(2)測電流表A的內阻：閉合開關K，將開關S與C接通，通過調節電阻箱R1和滑動變阻器R2，讀取電流表A的示數為0.20 A、電流表A1的示數為0.60 A、電阻箱R1的示數為0.10 Ω，則電流表A的內阻RA＝________Ω。
(3)測電源的電動勢和內阻：斷開開關K，調節電阻箱R1，將開關S接__________(填“C”或“D”)，記錄電阻箱R1的阻值和電流表A的示數；斷開開關K，開關S所接位置不變，多次調節電阻箱R1重新實驗，并記錄多組電阻箱R1的阻值R和電流表A的示數I。
(4)數據處理：圖乙是由實驗數據繪出的eq \f(1,I)－R圖像，由此求出干電池的電動勢E＝__________V、內阻r＝__________Ω。(計算結果保留二位有效數字)
(5)如果電流表A的電阻未知，本實驗__________ (填“能”或“不能”)測出該電源的電動勢。
6．舉世矚目的嫦娥四號，其能源供給方式實現了新的科技突破：它采用同位素溫差發電與熱電綜合利用技術結合的方式供能，也就是用航天器兩面太陽翼收集的太陽能和月球車上的同位素?zé)嵩磧煞N能源供給探測器。圖甲中探測器兩側張開的是光伏發電板，光伏發電板在外太空將光能轉化為電能。
某同學利用圖乙所示電路探究某光伏電池的路端電壓U與電流I的關系，圖中定值電阻R0＝5Ω，設相同光照強度下光伏電池的電動勢不變，電壓表、電流表均可視為理想電表。
(1)實驗一：用一定強度的光照射該電池，閉合開關S，調節滑動變阻器R的阻值，通過測量得到該電池的U－I曲線a（如圖?。Ｓ纱丝芍?，該電源內阻是否為常數_______（填“是”或“否”），某時刻電壓表示數如圖丙所示，讀數為________V，由圖像可知，此時電源內阻為_______Ω。
實驗二：減小實驗一光照的強度，重復實驗，測得U－I曲線b（如圖丁）。
(2)在實驗一中當滑動變阻器的電阻為某值時路端電壓為2.5 V，則在實驗二中滑動變阻器仍為該值時，滑動變阻器消耗的電功率為________W（計算結果保留兩位有效數字）。
7．某實驗小組研究兩個未知元件X和Y的伏安特性，使用的器材包括電壓表(內阻約為3 kΩ)、電流表(內阻約為1 Ω)、定值電阻等。

(1)使用多用電表粗測元件X的電阻。選擇“×1”歐姆檔測量，示數如圖1(a)所示，讀數為________Ω。據此應選擇圖1中的 ________(填“b”或“c”)電路進行實驗。
(2)連接所選電路，閉合S；滑動變阻器的滑片P從左向右滑動，電流表的示數逐漸_______(填“增大”或“減小”)；依次記錄電流及相應的電壓；將元件X換成元件Y，重復實驗。
(3)圖2(a)是根據實驗數據作出的U－I圖線，由圖可判斷元件________(填“X”或“Y”)是非線性元件。
(4)該小組還借助X和Y中的線性元件和阻值R＝21 Ω的定值電阻，測量待測電池的電動勢E和內阻r，電路如圖2(b)所示。閉合S1和S2，電壓表讀數為3.00 V；斷開S2，讀數為1.00 V，利用圖2(a)可算得E＝________V，r＝________Ω。(結果均保留兩位有效數字，視電壓表為理想電壓表)
參考答案
1.應用① 電阻(電阻率)的測量
例1．【解析】(1)電流表負極與滑動變阻器的右端的b位置連接，如圖。
(2)開關閉合，小燈泡閃亮一下后燈絲燒斷，說明通過小燈泡的電流過大。
電流表內阻非常小，短路幾乎不影響通過小燈泡的電流，與燈絲燒斷無關，A錯誤；滑動變阻器滑片接觸不良，無電流通過小燈泡，B錯誤；滑動變阻器的滑片開始時置于b端，小燈泡部分分壓達到最大，通過電流最大，可能會燒斷小燈泡燈絲，C正確。
(3)根據小燈泡的伏安特性曲線可知在點時的電壓和電流分別為，，根據歐姆定律I＝eq \f(U,R)可知小燈泡的電阻。
【答案】(1)見解析圖 (2)C (3)27.0
2.應用② 測電源的電動勢和內阻
例2．【解析】(2)開關閉合前，為了保護電路中的元件，應將電阻絲的最大阻值接入電路，根據電阻定律R＝ρeq \f(l,S)可知電阻絲接入越長，接入電阻越大，金屬夾應夾在電阻絲的b端。
(4)設圓心角為θ時，電阻絲接入電路中的電阻為θr0，根據閉合電路歐姆定律E＝U＋I(xiàn)r可知，整理得，結合圖象的斜率和截距滿足，，解得電源電動勢和內阻為，。
(5)實驗器材中有定值電阻R0和單刀雙擲開關，考慮使用等效法測量電阻絲電阻，如圖所示。
原理的簡單說明：①將開關置于R0位置，讀出電流表示數I0；②將開關置于電阻絲處，調節電阻絲的角度，直到電流表示數為I0，讀出此時角度θ；③此時θr0=R0，即可求得r0的數值。
【答案】(2)b (4) (5)見解析圖
對點速練
1．【答案】(1)A D F (2)a d c g f h (3)eq \f(1,U) eq \f(1,R)(或U eq \f(U,R)或eq \f(R,U) R)(橫縱坐標互換亦可)
【解析】(1)為了使測量更準確，電流表選量程為0.6 A的電流表A，電池組的電動勢約4.5 V，故電壓表選D，為了便于調節滑動變阻器應選F。
(2)為了使測量誤差盡可能小，測量電源電動勢和內電阻的原理圖如圖所示，因此將a、d相連，c、g相連，f、h相連。
(3)用電阻箱和電壓表測量電源電動勢和內電阻的實驗原理圖如圖所示，根據閉合電路歐姆定律，得E＝U＋eq \f(U,R)r，所以eq \f(1,U)＝eq \f(1,E)＋eq \f(r,E)·eq \f(1,R)，因此可作出eq \f(1,U)－eq \f(1,R)圖像處理數據。
2．【答案】(1)見解析圖 (2)49 000 (3)如圖所示 (4)0.35
【解析】(1)如圖所示。
(2)設需要串聯的電阻阻值為Rx，則有Ig(Rg＋Rx)＝5 V，代入數據可得Rx＝49000 Ω。
(4)將定值電阻R0看做該電源的內阻的一部分，則內阻r′＝6 Ω，由此可得路端電壓U＝E′－Ir′，在I1－I2圖線所在坐標紙上作出該I－U圖像如圖所示，可知其交點坐標表示的電流約為0.32 A，電壓約為1.1 V，所以該小電珠消耗的功率約為P＝0.32×1.1 W≈0.35 W。

3．【答案】(1)B (2)負 (3)3 000(或3×103) 6 000(或6×103)
【解析】(1)因在滑片移動過程中，發現起始階段電壓表的示數逐漸增大，后續階段電壓表示數保持6 V不變，則知元件阻值可能先不變，后續階段變小，故B正確。
(2)結合第(1)問中所給條件，可知D元件黑色部分為負極。
(3)由R總＝eq \f(E,Ig)，解得R總＝3000 Ω；D恰好處于穩壓工作區時，其兩端電壓U＝6 V，而U＝eq \f(ERD,R總＋RD)，解得RD＝6000 Ω。
4．【答案】(1)RB (2)②R1 ③R2 R0 (3)b、c 50
【解析】(1)由電源的電動勢為1.5 V，電流表量程為3 mA可知，達到滿偏時，電路總電阻約為500 Ω，故滑動變阻器選擇RB。
(2)實驗中選用替代法測量電阻，第二步中，先將S撥向接點1，調節滑動變阻器R1，記錄電流表讀數I；然后將S撥向接點2，調節電阻箱R2，使電流表讀數仍為I，此時電阻箱的讀數即為待測電阻的阻值，即Rt＝R0。
(3)由于電阻Rt隨溫度升高而增大，由閉合電路歐姆定律可知其兩端電壓也增大，所以電壓表與之并聯，即電壓表接在b、c兩點．根據題圖乙中圖像可得Rt＝(100＋t) Ω，由串聯分壓規律可得電壓表示數為2.0 V時，Rt＝150 Ω，解得t＝50(℃)。
5．【答案】(1)見解析圖 (2)0.20 (3)D (4)1.5 0.25 (5)能
【解析】(1)由實物圖連接原理圖，如圖所示。
(2)根據串并聯電路的規律可知，流過電阻箱R1的電流I＝(0.60－0.20)A＝0.40 A；電壓U＝0.10×0.40 V＝0.040 V，則電流表內阻。
(3)S接D，否則外電路短路。
(4)根據(3)中步驟和閉合電路歐姆定律可知E＝I(R＋RA＋r)，變形可得，根據圖像可知，，解得E＝1.5 V，r＝0.25 Ω。
(5)由可知：當電流表內阻未知時，能測出電動勢，但不能測出內電阻。
6．【答案】(1)否 1.50 5.6 (2)7.2×10－2（7.0×10－2～7.4×10－2均算正確）
【解析】(1)由U－I圖像可知，因圖像的斜率等于電源的內阻，可知電源內阻不是常數；電壓表的量程為3.0 V，則讀數為1.50 V；由圖中讀出，此時電路中的電流為250 mA，因電源的電動勢E＝2.9 V，可得此時電源的內阻；
(2)在實驗一中當滑動變阻器的電阻為某值時路端電壓為2.5 V，可得此時的電流為100 mA，則滑動變阻器的阻值；則在實驗二中滑動變阻器仍為該值時，此時外電路電阻R外＝R＋R0＝25 Ω，將此電阻的U－I線畫在此電源的U－I圖像中，如圖，直線與b的交點為電路的工作點，此時I＝60 mA，則滑動變阻器消耗的電功率P＝I2R＝7.2×10－2 W。
7．【答案】(1)10 b (2)增大 (3)Y (4)3.2 0.50
【解析】(1)歐姆表的讀數R＝示數×倍率，得R＝10 Ω；根據實驗電路產生誤差的原因知應選用電流表外接，故選擇“b”電路進行實驗。
(2)滑動變阻器的滑片P從左向右滑動，R左增大，待測電阻兩端的電壓增大，所以電流表的示數增大。
(3)根據伏安特性曲線知，X為線性元件，Y為非線性元件，且RX＝10 Ω。
(4)由閉合電路歐姆定律：S1、S2均閉合，有U1＝eq \f(E,RX＋r)RX；S1閉合，S2斷開，有U2＝eq \f(E,RX＋R＋r)RX，解以上兩式得r＝0.50 Ω，E＝3.2 V。
I1(A)
0
0.19
0.30
0.37
0.43
0.46
0.48
0.49
I2(μA)
0
10
20
30
40
50
60
70
