高中物理魯科版 (2019)必修 第三冊第3節 電勢差與電場強度的關系課前預習課件ppt

這是一份高中物理魯科版 (2019)必修 第三冊第3節 電勢差與電場強度的關系課前預習課件ppt，共24頁。PPT課件主要包含了知識導圖，電勢差，與靜電力做功的關系，與電場強度的關系，UAB?A-?B，WABUAB?q，綜合應用，電場力做功的特點，電場力，電場強度等內容，歡迎下載使用。
如圖所示，勻強電場的場強E=20N/C，電場中A、B兩點到C的距離都是5cm， 如取C點為零勢能點，電荷量q=1Χ10-5C的正電荷在A、B兩點的電勢能分別是多少？A、B兩點的電勢為多少？如取A點為零勢能點，氣體條件不變，則B、C電勢為多少？

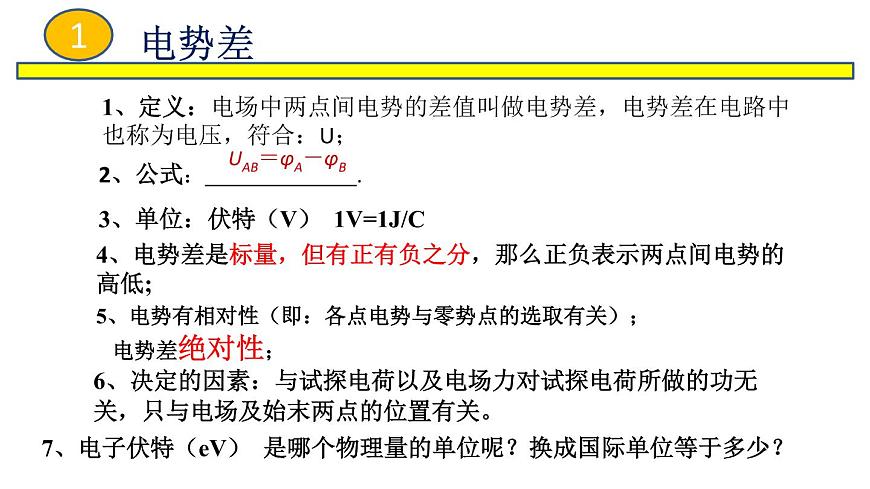

1、定義：電場中兩點間電勢的差值叫做電勢差，電勢差在電路中也稱為電壓，符合：U；
3、單位：伏特（V） 1V=1J/C
4、電勢差是標量，但有正有負之分，那么正負表示兩點間電勢的高低;
6、決定的因素：與試探電荷以及電場力對試探電荷所做的功無關，只與電場及始末兩點的位置有關。
2、公式：______________.
5、電勢有相對性（即：各點電勢與零勢點的選取有關）； 電勢差絕對性；
7、電子伏特（eV） 是哪個物理量的單位呢？換成國際單位等于多少？
電勢差與靜電力做功的關系

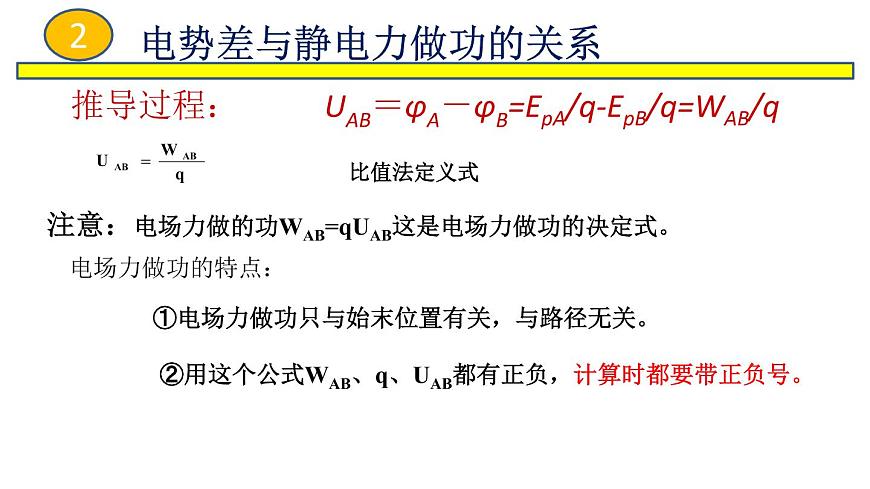

注意：電場力做的功WAB=qUAB這是電場力做功的決定式。
①電場力做功只與始末位置有關，與路徑無關。
②用這個公式WAB、q、UAB都有正負，計算時都要帶正負號。
推導過程： UAB＝φA－φB=EpA/q-EpB/q=WAB/q
電勢差與電場強度的關系
勻強電場中兩點間的電勢差等于電場強度與這兩點沿電場方向的距離的乘積。
勻強電場的場強為E，電荷q從A移到B，距離為 d
靜電力做的功W與電勢差UAB的關系為
也可以從q所受的靜電力來計算功
比較功的兩個計算結果，得

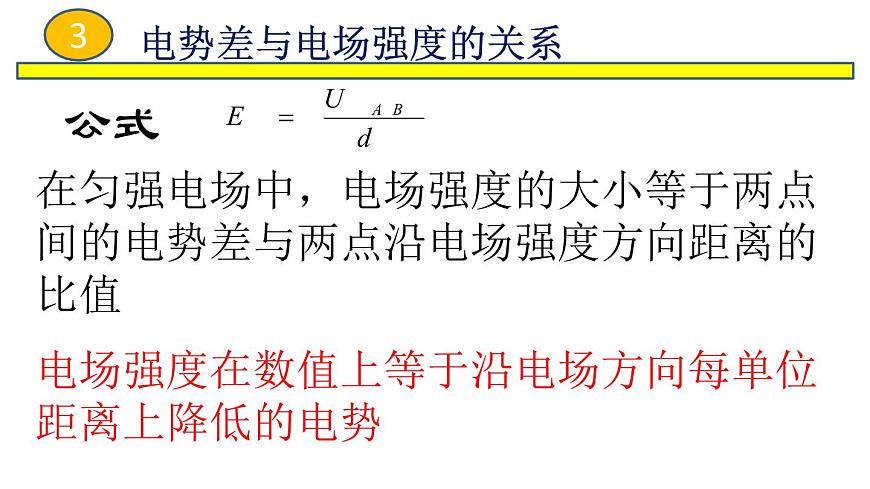

在勻強電場中，電場強度的大小等于兩點間的電勢差與兩點沿電場強度方向距離的比值
電場強度在數值上等于沿電場方向每單位距離上降低的電勢

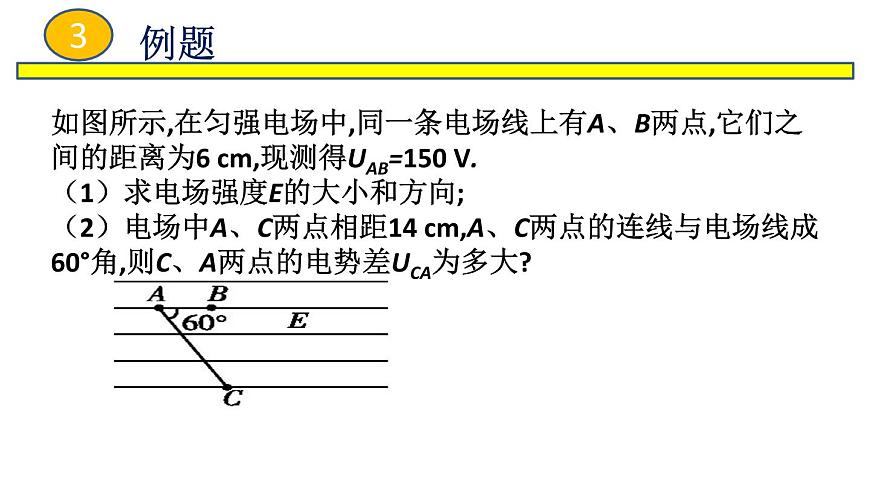

如圖所示,在勻強電場中,同一條電場線上有A、B兩點,它們之間的距離為6 cm,現測得UAB=150 V.（1）求電場強度E的大小和方向;（2）電場中A、C兩點相距14 cm,A、C兩點的連線與電場線成60°角,則C、A兩點的電勢差UCA為多大?
如圖所示，勻強電場中有三個點A、B、C，它們的電勢分別是15V，3V，-3V，請畫出場強的方向。
題型：已知三點電勢，求出另外點的電勢
勻強電場中的長方形abcd，其中a、b、c電勢分別為9V、3V、2V，求d點的電勢？
勻強電場中的梯形abcd，cd長度是ab的3倍，其中a、b、c電勢分別為9V、6V、13V，求d點的電勢？
將一正電荷從無窮遠處移至電場中M點，電場力做功為6.0×10－9 J，若將一個等量的負電荷從電場中N點移向無窮遠處，電場力做功為7.0×10－9 J，則M、N兩點的電勢φM、φN有如下關系(　　) A.φM＜φN＜0 B.φN＞φM＞0 C.φN＜φM＜0 D.φM＞φN＞0
題型：只有電場力做功，電勢能動能之和守恒問題
如圖所示，虛線是4條等勢面，已知3的電勢為零，一帶電粒子（不計重力）分別經過a、b的動能為26eV和5eV，當它的電勢能為-8eV時，動能是多少eV？
(多選)如圖所示的虛線為電場中的三條等勢線,三條虛線平行且等間距,電勢分別為10 V、19 V、28 V,實線是僅受靜電力的帶電粒子的運動軌跡,A、B、C是軌跡上的三個點,A到中間虛線的距離大于C到中間虛線的距離,下列說法正確的是（ ） A.粒子在A、B、C三點受到的靜電力方向相同 B.粒子帶負電 C.粒子在A、B、C三點的電勢能大小關系為EpC>EpB>EpA D.粒子從A運動到B與從B運動到C,靜電力做的功可能相等；
(多選)如圖所示,平行放置的A、B兩板間電勢差為600 V,A板帶正電并接地,A、B兩板間距離為12 cm,C點到A板的距離為4 cm,下列說法正確的是（ ） A. A、B兩板間電場強度E=2000 V/m,C點的電勢φC=200 V B. A、B兩板間的電場強度E=5000 V/m,C點的電勢φC=-200 V C. 電子在C點具有的電勢能為-200 eV D. 電子在C點具有的電勢能為200 eV
如圖所示,虛線a、b、c表示電場中的三個等勢面,相鄰等勢面間的電勢差相同,實線為一個帶正電的質點僅在靜電力作用下通過該區域的運動軌跡,P、Q是軌跡上的兩點,下列說法中正確的是（ ）A.三個等勢面中,等勢面a的電勢最高B.帶電質點一定是從P點向Q點運動C.帶電質點通過P點時的加速度比通過Q點時的加速度小D.帶電質點通過P點時的動能比通過Q點時的動能小
兩點電荷連線的E-x和?-x圖像
兩點電荷中垂線的E-x和?-x圖像
(多選)靜電場在x軸上的場強E隨x的變化關系如圖所示，x軸正向?yàn)閳?chǎng)強正方向，帶正電的點電荷沿x軸正方向運動，則點電荷（ ）A．在x2和x4處電勢能相等B．由x1運動到x3的過程中電勢能增大C．由x1運動到x4的過程中電場力先增大后減小D．由x1運動到x4的過程中電場力先減小后增大
【多選】兩個不等量異種點電荷q1、q2位于x軸a、b上，且a、b相對坐標原點位置對稱。取無限遠處的電勢為零，作出x軸上的電勢隨位置x變化規律的圖象如圖所示，其中c點是x軸正方向上電勢最高的點。以下說法正確的是（ ）A、q1帶正電，q2帶負電，且q1大于q2的絕對值；B、a兩點之間的電勢差Ua大于b之間的電勢差Ub；C、在x軸上電場強度為零的點共有兩點；D、把一負點電荷從坐標原點移到c點過程中，電場力先做負功，再做正功；
