2020-2021學年第1節 電能 電功習題課件ppt

這是一份2020-2021學年第1節 電能 電功習題課件ppt，共19頁。PPT課件主要包含了液面高度差，通過電阻的電流越大，控制變量法，6×105J，避免電熱造成危害，利用電熱驅潮，28×105，2×104，500J，9×105等內容，歡迎下載使用。
1．(4分)下列用電器中，利用電流的熱效應工作的是( )　　　　　　　　　　　　　　　A．電飯鍋 B．洗衣機 C．電冰箱 D．電視機
2．(10分)(教材P99～100演示實驗改編)圓圓同學在“探究電流通過導體產生熱量的多少與什么因素有關”時，采用了如圖所示的實驗裝置。將四段電阻絲a、b、c、d分別密封在完全相同的盒內，盒內封閉一定量的空氣，其中圖乙中另取5 Ω電阻在盒外與盒內電阻并聯。

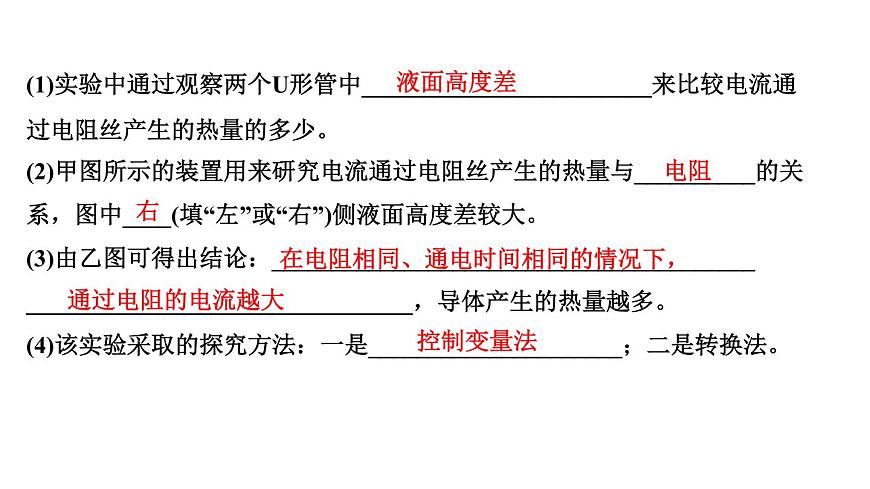

(1)實驗中通過觀察兩個U形管中________________________來比較電流通過電阻絲產生的熱量的多少。(2)甲圖所示的裝置用來研究電流通過電阻絲產生的熱量與__________的關系，圖中____(填“左”或“右”)側液面高度差較大。(3)由乙圖可得出結論：________________________________________________________________________，導體產生的熱量越多。(4)該實驗采取的探究方法：一是_____________________；二是轉換法。
在電阻相同、通電時間相同的情況下，

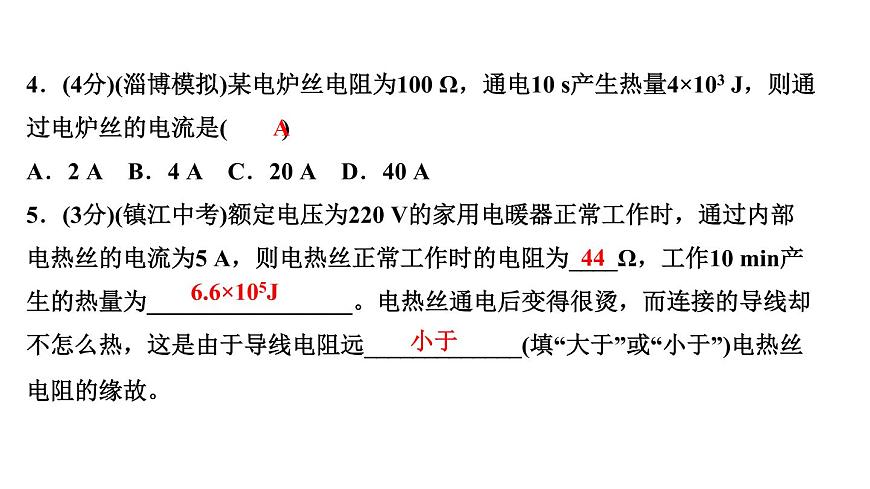

4．(4分)(淄博模擬)某電爐絲電阻為100 Ω，通電10 s產生熱量4×103 J，則通過電爐絲的電流是( )A．2 A B．4 A C．20 A D．40 A5．(3分)(鎮江中考)額定電壓為220 V的家用電暖器正常工作時，通過內部電熱絲的電流為5 A，則電熱絲正常工作時的電阻為_(kāi)___Ω，工作10 min產生的熱量為_(kāi)________________。電熱絲通電后變得很燙，而連接的導線卻不怎么熱，這是由于導線電阻遠_____________(填“大于”或“小于”)電熱絲電阻的緣故。

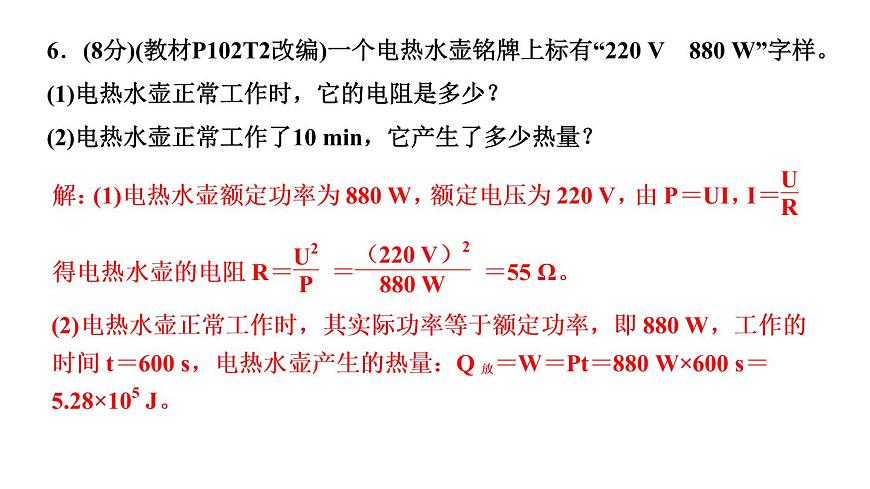

6．(8分)(教材P102T2改編)一個電熱水壺銘牌上標有“220 V　880 W”字樣。(1)電熱水壺正常工作時，它的電阻是多少？(2)電熱水壺正常工作了10 min，它產生了多少熱量？

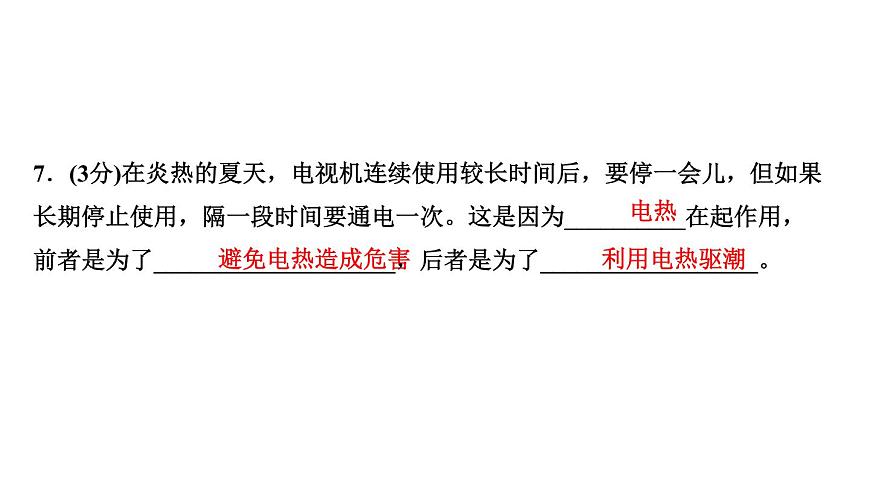

7．(3分)在炎熱的夏天，電視機連續使用較長時間后，要停一會兒，但如果長期停止使用，隔一段時間要通電一次。這是因?yàn)開_________在起作用，前者是為了____________________，后者是為了__________________。
8．(4分)(常州一模改編)一臺電動機正常工作時線圈兩端電壓為380 V，線圈電阻為2 Ω，線圈中電流為10 A，這臺電動機正常工作1 min，消耗的電能為_(kāi)_________________J，產生的熱量為_(kāi)______________________J。
一、選擇題(每小題5分，共25分)9．(寧德期末)一個“220 V　300 W”的電熱杯，一個“220 V　300 W”的煮蛋器，一臺“220 V　300 W”的小型洗衣機，分別接在220 V的電壓下，則相同時間內它們產生的熱量( )A．小型洗衣機最少 B．電熱杯最少C．煮蛋器最少 D．一樣多10．(青島模擬)兩導體電阻之比為3∶2，通過的電流之比為1∶4，則在相同時間內產生的熱量之比為( )A．3∶32 B．3∶2 C．6∶1 D．32∶3
11．(自貢中考)把一個標有“10 V　3 W”的小燈泡和定值電阻R串聯后接在電壓為12 V的電源上(如圖所示)，小燈泡恰能正常工作。該電路工作10 s定值電阻產生的熱量是( )
12．如圖是某家用電熱器電路結構示意圖，其中R1、R2為加熱電阻絲(R1＞R2)。電熱絲有四種連接方式使電熱器提供不同的發熱功率，其中發熱功率最大的連接方式是( )
13．電流的熱效應在科研、生產、生活中被廣泛應用，有時會給人們帶來危害，下列情況中不屬于防止電熱危害的是( )A．電腦兩側有散熱孔B．電動機外殼有散熱片C．電飯煲內安裝有電熱盤D．電腦CPU上裝有小風扇
二、填空題(每空3分，共9分)14．(合肥一模)一臺電熱水壺的額定電壓為220 V，額定功率為1 100 W，與電熱水壺連接的導線的電阻為0.1 Ω。電熱水壺正常工作10 min，導線上產生的熱量是___________________。
15．(成都中考)如圖甲是一種家用電暖器，圖乙是其簡化的電路圖，已知R1＜R2，電暖器的部分參數如表中所示。閉合開關S，要讓電器處于第二擋工作，則應再將開關__________閉合；若電暖器在第二擋正常工作10 min，則產生的熱量是___________________J。
三、簡答題(10分)16．(吉林二模)如圖所示是我們常用的電熱水壺，它的電源線又粗又短，請解釋這樣制作的道理。
【核心素養】(16分)17．(山西中考)“創新”小組的同學們調查發現，雨雪天氣里汽車后視鏡會變模糊，影響行車安全。同學們?cè)O(shè)計了給后視鏡除霧、除霜的加熱電路。如圖是加熱電路原理圖，電源電壓100 V，加熱電阻R1與R2阻值均為100 Ω，電路低溫?fù)醭F，高溫?fù)醭Ｍ瑢W(xué)們對電路進行模擬測試，開啟除霜模式加熱后視鏡1 min，用溫度傳感器測得其溫度升高了6 ℃。求：(1)除霜模式下，電路中的電流。(2)除霜模式下，電路的加熱效率。[查資料得：后視鏡玻璃質量約為0.5 kg，玻璃的比熱容約為0.8×103 J/(kg·℃)]
