2022中考物理連通器知識點專練

這是一份2022中考物理連通器知識點專練，共12頁。試卷主要包含了單選題，填空題，計算題等內容，歡迎下載使用。

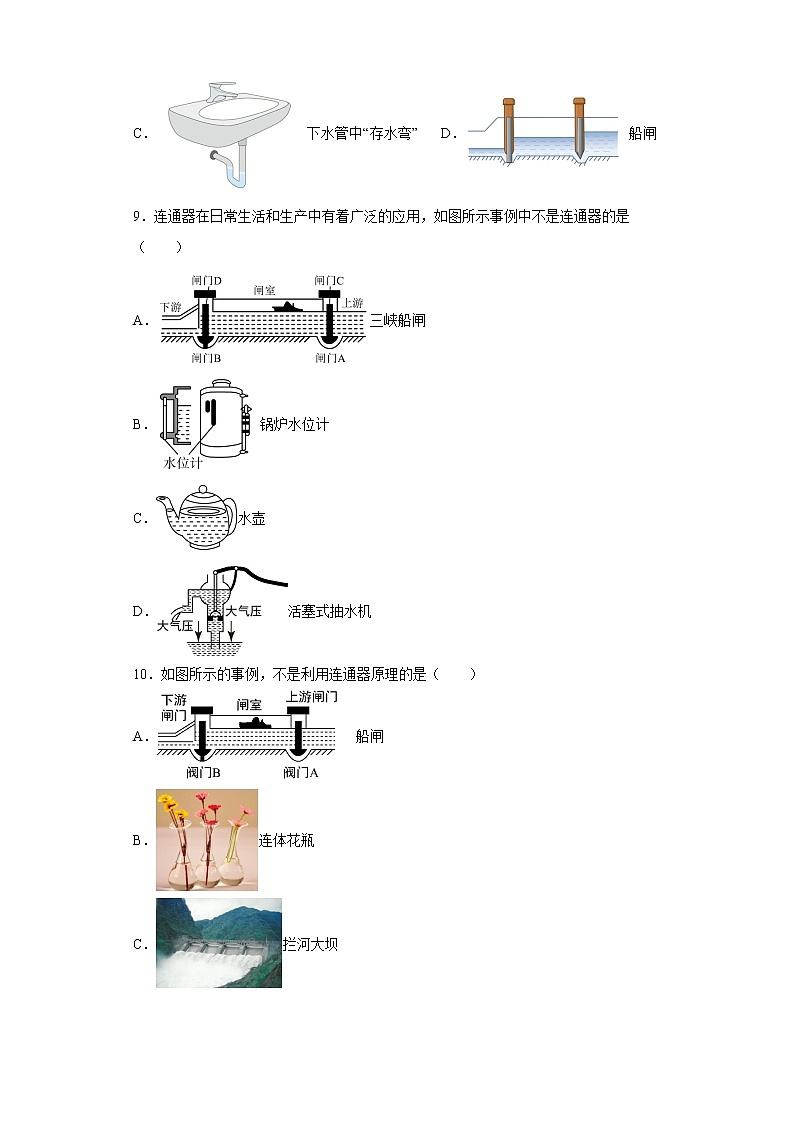

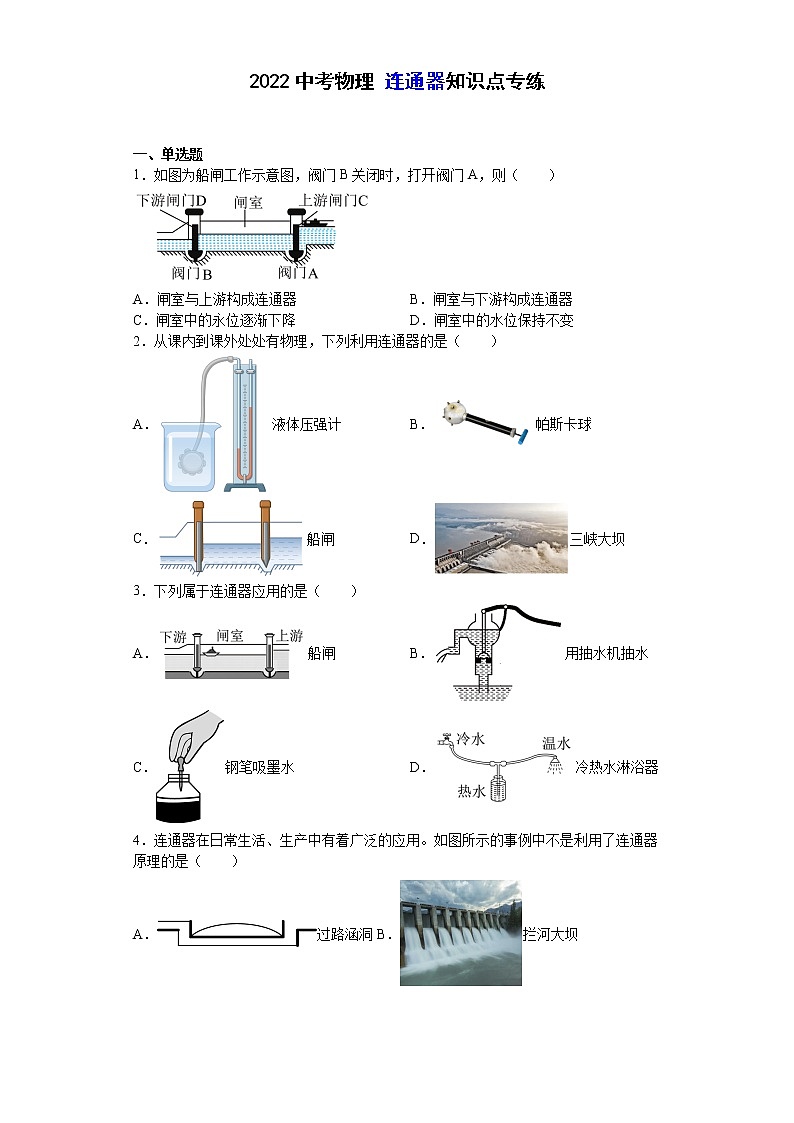

2022中考物理 連通器知識點專練 一、單選題1．如圖為船閘工作示意圖，閥門B關閉時，打開閥門A，則（　　）A．閘室與上游構成連通器 B．閘室與下游構成連通器C．閘室中的永位逐漸下降 D．閘室中的水位保持不變2．從課內到課外處處有物理，下列利用連通器的是（　?。?/span>A．液體壓強計 B．帕斯卡球C．船閘 D．三峽大壩3．下列屬于連通器應用的是（　?。?/span>A．船閘 B．用抽水機抽水C．鋼筆吸墨水 D．冷熱水淋浴器4．連通器在日常生活、生產中有著廣泛的應用。如圖所示的事例中不是利用了連通器原理的是（　　）A．過路涵洞B．攔河大壩C．鍋爐水位計D．乳牛自動喂水器5．如圖所示的裝置中不是利用連通器原理工作的是（　?。?/span>A．攔河大壩 B．水位計C．下水道存水管D．船閘6．連通器在日常生活和生產中應用廣泛，圖中不是利用連通器原理工作的是（　?。?/span>A．U形管壓強計B．三峽船閘C．下水道U形彎管D．鍋爐水位計7．如圖所示的裝置不屬于連通器的是（　　）A．過路涵洞 B．攔河大壩C．洗手盆下彎管 D．茶壺8．連通器在生活中有著廣泛的應用。如圖所示的實例中，沒有利用連通器原理的是（　?。?/span>A． 過路涵洞 B． 攔河大壩C． 下水管中“存水彎” D． 船閘9．連通器在日常生活和生產中有著廣泛的應用，如圖所示事例中不是連通器的是（     ）A．三峽船閘 B．鍋爐水位計 C．水壺 D．活塞式抽水機10．如圖所示的事例，不是利用連通器原理的是（　　）A．   船閘 B．連體花瓶 C．攔河大壩 D．茶壺11．三峽船閘是世界最大的人造連通器。如圖是輪船通過船閘的示意圖。此時上游閥門A打開，下游閥門B關閉。下列說法正確的是（　?。?/span>A．閘室和上游水道構成連通器，水對閥門B 兩側的壓力相等B．閘室和上游水道構成連通器，水對閥門B右側的壓力大于左側的壓力C．閘室和下游水道構成連通器，水對閥門B右側的壓力大于左側的壓力D．閘室和下游水道構成連通器，水對閥門 B 兩側的壓力相等 二、填空題12．如圖所示，上端開口，下端連通的U形管______（選填“是”或“不是”）連通器，向此裝置內注入一定量的水，待水靜止后，兩液面高度______（選填“相平”或“不相平”），若此時將A管向右稍微傾斜待穩定后，U形管底C點的壓強與傾斜前相比將______ 。（“變大”、“不變”或“變小”）13．長江三峽水電站是世界上規模最大的水電站，也是中國有史以來建設的最大型的工程項目。修建攔河大壩是為了提高上游水位，增加水的_______能，使水下落時可以獲得更多的_______能，從而帶動發動機發電。為了使上、下游的輪船能夠順利通航，工程師設計了大型船閘，如上圖所示，船閘是不是_______連通器（選填“是”或“不是”）。14．如圖船由下游通過船閘駛向上游的示意圖。當打開______時，下游跟閘室構成連通器，室內的水流出，待閘室里的水面跟下游水面相平時，打開D，船駛?cè)腴l室。關閉B和D，再打開______時，閘室跟上游構成連通器，上游的水流進閘室，閘室水位逐漸上升，待閘室水面跟上游水面相平時，打開______，船就可以駛出閘室，開往上游。15．某物理課外小組制作了如圖所示的實驗裝置，大缸內的水足夠多，打開A閥門，水流入管道，當水穩定后，a管液面高度 ___________b管液面高度（填“大于”、“小于”或“等于”），依據是連通器中，水靜止時水面 ___________；再打開B閥門，在水向外流的過程中，a管液面高度 ___________b管液面高度（填“大于”、“小于”或“等于”），依據是流體 ___________。16．一連通器，左右管口口徑相同，如圖所示，當液體靜止時，測得基線（油與水的分界線）以上的水柱高度為8cm，油柱高度為10cm，這種油的密度是______17．連通器中液體的特點：連通器里的______液體在不流動時，各容器中的液面______。18．如圖所示，通過觀察鍋爐水位計的水位，就能知道鍋爐內水位的高低，因為水位計的下端和鍋爐是連通的，它們構成一個連通器，水不流動時，水位計和鍋爐中的水面總 ______；水位計中有一點A，鍋爐中有一點B，A、B兩的連線與水面平行，則水在A，B兩點的壓強大小關系為pA______pB（選填“＞”“＜”或“＝”）。19．如圖所示的甲、乙兩容器中盛有水，水而相平，之間有斜管相通，K是開關。當K打開后這個容器變成一個連通器；M處的壓強______（選填“大于”，“等于”或“小于”）N處壓強。三、計算題20．如圖所示的連通器豎直高度為h，粗管橫截面積為S，半徑是細管的2倍，橫管長為L，粗細與細管一樣，先把體積為V的水銀（ρ水銀）注入連通器內，再從粗管一端灌水（ρ水），求灌滿粗管中水銀下降高度Δh的表達式。21．如圖是足夠高的連通器，其水平管足夠細，中間有一個可無摩擦移動的活塞，活塞始終保持靜止，左管內盛有密度為1.0×103kg/m3的液體，高為30cm。右管液體的密度底部最大，從下到上均勻減小，其關系為ρ＝1.6×103﹣103x（kg/m3），式中x是液面距離底部的高度。（g取10N/kg）(1)求左管底部的壓強；(2)設右管橫截面積為S，將右管分為n（n取無窮大）個厚度為d的極薄層（即d趨近于零），其中最底層為第一層，寫出第i層液體質量表達式；(3)求右管內液體的高度。22．我們知道“若連通器內裝入同種液體，當液體靜止時，各容器中的液面保持相平”的結論，如圖是一個簡單的連通器，它盛水靜止后，兩管中液面高度相等。(1)請你以液片“AB”為研究對象，運用液體壓強知識，結合二力平衡條件，從理論上證明上述結論。(2)若左管內裝有10cm高的水，在右管中裝入酒精（水和酒精不融合），請問液面靜止時酒精的高度是多少？（ρ酒精=0.8×103kg/m3）
參考答案：1．A  閥門B關閉時，打開閥門A時：A．閘室與上游的上端均開口，底部相連通，構成連通器，故A符合題意；B．閘室與下游，底部沒有連通，不滿足連通器的特點，故B不符合題意；CD．閘室中的永位逐漸上升，最終與上游水位保持相平，故CD不符合題意。故選A。2．C  A．液體壓強計的U形管上端是封閉的，沒有開口，沒有利用連通器，故A不符合題意；B．帕斯卡球利用了液體壓強的特性，沒有利用連通器原理，故B不符合題意；C．船閘的上游閥門打開時，上游和閘室構成連通器，下游閥門打開時，下游和閥門構成連通器，是利用了連通器的原理工作的，故C符合題意；D．三峽大壩可以提高水位，讓水的重力勢能增加，將其轉化為水的動能來發電，沒有利用連通器，故D不符合題意。故選C。3．A  A．船閘工作時，閘門底部的閥門打開，閘室與下游形成下端相連，上端開口，水面靜止相平，利用了連通器原理，故A符合題意；B．用抽水機抽水利用葉輪的高速轉動，使下端管內氣壓減小，大氣壓將水壓入管內，利用了大氣壓，故B不符合題意；C．鋼筆吸墨水時先排出墨囊內的空氣，松手后墨囊還原時內部氣壓減小，大氣壓將墨水壓入墨囊內，利用了大氣壓，故C不符合題意；D．冷熱水淋浴器當有冷水流出時，熱水管上方的水的流速大，壓強小，熱水就在大氣壓的作用下向上進入出口管中，利用了流體壓強與流速的關系，故D不符合題意。故選A。4．B  B．液體壓強隨深度的增加而增大，攔河大壩做成下部寬大是可以抵抗水下巨大的壓強，不是利用連通器原理，故B符合題意；ACD．過路涵洞、鍋爐水位計、乳牛自動喂水器都是上端開口，底部連通的容器，是連通器，應用了連通器原理，故ACD不符合題意。故選B。5．A  A．?dāng)r河大壩上窄下寬是由于液體壓強隨深度的增加而增大，下面做的寬可以承受更大的壓強，A不是利用連通器原理工作的，故A符合題意；BCD．鍋爐水位計、下水道存水管、船閘在結構上都符合上端開口、底部連通的特點，在水不流動時水面相平，利用了連通器原理工作的，故BCD不符合題意。故選A。6．A  A．壓強計的U形管一端是密封的，因此不是連通器，故A符合題意；BCD．三峽船閘、下水道U形彎管和鍋爐水位計在結構上都符合，上端開口、底部相連通的特點，是連通器的應用，故BCD不符合題意。故選A。7．B  A．過路涵洞上面開口，下面連通，屬于連通器，故A不符合題意；B．?dāng)r河大壩是為了增加水的高度，使水流下時產生更大的重力勢能，不屬于連通器，故B符合題意；C．當水流過下面的彎管后，總在彎管處留下一定的水，水靜止不流動時，兩邊液面相平，防止污水管內的臭氣順著管道逆行，屬于連通器，故C不符合題意；D．茶壺的茶嘴與壺身底部相連，上端開口，屬于連通器，故D不符合題意。故選B。8．B  ACD．過路涵洞，下水管中存水彎，船閘都是上端開口，下部連通，符合連通器特點，它們?nèi)叨际沁B通器，故ACD不符合題意；B．?dāng)r河大壩利用的是液體壓強，不是連通器原理，故B符合題意。故選B。9．D  A．三峽船閘是最大的連通器，故A不符合題意；B．鍋爐水位計符合上端開口，下部連通的特點，構成了連通器，故B不符合題意；C．水壺的壺嘴和壺身構成了連通器，符合上端開口，下部連通的特點，故C不符合題意；D．活塞式抽水機是利用大氣壓強來工作的，不是連通器，故D符合題意。故選D。10．C  上端開口，底部連通的容器稱為連通器，船閘、連體花瓶、茶壺都是上端開口，底部連通，都利用了連通器的原理，攔河大壩不符合連通器的構造，所以攔河大壩沒有利用連通器的原理，故ABD不符合題意，C符合題意。故選C。11．B  上游閥門A打開，下游閥門B關閉，閘室和上游水道構成連通器，對于閥門B來說，右側的水深大，水對右側的壓強大，所以水對閥門B右側的壓力大，故ACD錯誤，B正確。故選B。12．     是     相平     變小  [1]根據連通器的定義：上端開口，底部連通的的容器叫作連通器。由題意知，上端開口，下端連通的U形管是連通器。[2]根據連通器的原理，裝同種液體時，只要液面不流動，兩管中液面的高度相同，所以向此裝置內注入一定量的水，待水靜止后，兩液面高度相平。[3]將A管向右稍微傾斜待穩定后，連通器內液面的高度下降，根據公式p=ρgh可知，液體的密度不變，高度下降時，壓強減小，故U形管底C點的壓強與傾斜前相比將變小。13．     重力勢     動     是  [1]修建攔河大壩是為了提高上游水位，水的質量不變，高度增加，故重力勢能增加。[2]水下落時，重力勢能轉化為動能，動能增加，故提高水位，增加重力勢能，水下落時，水可以獲得更多的動能。[3]上端開口、下端連通的容器為連通器，三峽船閘是世界上最大的人造連通器。14．     B     A     C  [1]當船從下游駛向船閘時，先打開閥門B，此時閘室與下游組成連通器，閘室內的水通過閥門B流出，水面相平時，打開下游閘門D，船進入閘室；[2]進入閘室后，關閉閥門B和下游閘門D，打開閥門A，此時上游與閘室組成連通器；[3]上游的水通過閥門A流向閘室，水面相平時，打開上游閘門C，船就可以駛出閘室，開往上游。15．     等于     相平     大于     流速大的地方壓強小  [1][2]打開A閥門，水流入管道，a管、b管、大燒杯組成了連通器，因為連通器中裝有同種液體，所以根據連通器原理可知，當水穩定后，a管液面高度等于b管液面高度。[3][4]再打開B閥門，粗管和細管中水的流量相同，細管處水的流速大、壓強小，支持的水柱低；粗管處水的流速小、壓強大，支持的水柱高，所以a管液面高度大于b管液面高度。16．0.8×10?kg/m?  U形管連通器中，左右直徑相同，先裝水，則兩管水面相平，然后從左管中裝入10cm高油柱，則右管水面上升，左管水面下降，而且下降的高度與升高的高度相等，由于右管比左管高出的那段水柱產生的壓強與10cm高的油柱產生的壓強相等，則由壓強平衡可知，基準線以上水和油產生的壓強相等代入數據解得油的密度為17．     同一種##同種     高度總是相同的  [1][2]上端開口、下端連通的容器叫做連通器。連通器中液體的特點：連通器里的同一種液體在不流動時，各容器中的液面高度總是相同的。18．     相平     ＝   [1][2]水位計的下端和鍋爐是連通的，它們構成一個連通器，水不流動時，水位計和鍋爐中的水面總是相平的；A，B兩點的深度相同，根據p＝ρgh可知，水在A，B兩點的壓強相等。19．小于   當閥門K打開后，甲乙兩容器頂端開口，底部有一斜管相連通，符合連通器的結構特點，兩液面是相平的，由圖可知M點比N點深度小一些，根據液體壓強隨深度的增加而增大的原理，M點比N點壓強小。20．Δh=   解：因為粗管橫截半徑是細管的2倍，粗管橫截面積為S，則細管面積為，連通器注入同種液體，液體靜止時液面相平，注入體積為V的水銀后，設兩管中水銀高度為h0，則有V細+V橫+V粗=V即?h0+?L+Sh0=V解得h0=粗管中注入水后，粗管中水銀下降，細管中水銀上升，且ΔV下降=ΔV上升即S?Δh=?Δh細所以Δh細=4Δh此時兩管中水銀高度差為ΔH=Δh +4Δh =5Δh所以注入水的高度h水=h﹣(h0﹣Δh)=h﹣(﹣Δh)=h+Δh﹣水銀柱高度差產生的壓強與注入水柱產生的壓強相等，即p水=Δp水銀則ρ水gh水=ρ水銀gΔH1.0×103kg/m3×g×（h+Δh﹣）=13.6×103kg/m3×g×5Δh解得Δh=答：水灌滿粗管，水銀下降高度Δh的表達式為Δh=。21．(1)3000Pa；(2)1.6×103Sd﹣103Sid2（kg）；(3)0.2m  解：(1)左管底部的壓強p＝ρ左gh＝1.0×103kg/m3×10N/kg×0.3m＝3000Pa(2)第i層處密度為ρi＝1.6×103﹣103×id（kg/m3）該薄層液體質量為mi＝ρiSd＝1.6×103Sd﹣103Sid2（kg）(3)由(2)可求右管內液體總質量m＝m1+m2+m3+…+mn求和得m＝1.6×103ndS﹣1032n（n+1）d2S其中右管內液體高h＝nd，考慮到n取無窮大，可認為nd＝（n+1）d即液體總質量m＝1600hS﹣500h2S左、右兩管底部壓強相等解得h＝0.2 m答：(1)左管底部的壓強3000Pa；(2)第i層液體質量表達式是1.6×103Sd﹣103Sid2（kg）；(3)右管內液體的高度是0.2 m。22．(1)見解析；(2)12.5cm  (1)連通器是指上端開口，底部連通的容器，內裝入同種液體，當液體靜止時，各容器中的液面總保持相平。(2)若左管內裝有10cm高的水，在右管中裝入酒精（水和酒精不融合），由于兩管液體的壓強相等，根據p=ρ液gh即可求出液面靜止時酒精的高度。 (1)由圖所示，設液片AB的面積為S，左、右兩管內水深分別為h左和h右，由于水不流動，即液片AB左、右兩面所受二力平衡，這兩個力同作用于液片AB上，左、右兩管中的水對液片AB的壓強相等，又液體壓強的計算公式p=ρ液gh，兩管中同是水（即液體密度相同），因此只有兩管水深相等，壓強才能相等。即h左=h右所以左、右兩管水面保持相平。(2)若左管內裝有10cm高的水，在右管中裝入酒精，由于在液面靜止時左、右兩管里的液體壓強相等，即p左=p右ρ水gh水=ρ酒精gh酒精h酒精=×10cm=12.5cm答：(1)證明如上；(2)若左管內裝有10cm高的水，在右管中裝入酒精（水和酒精不融合），液面靜止時酒精的高度是12.5cm。
