【備考2022】2021中考物理真題分類匯編-電和磁-探究電磁感應現象實驗、動圈式話筒、發電機（含答案22題）

這是一份【備考2022】2021中考物理真題分類匯編-電和磁-探究電磁感應現象實驗、動圈式話筒、發電機（含答案22題），共12頁。

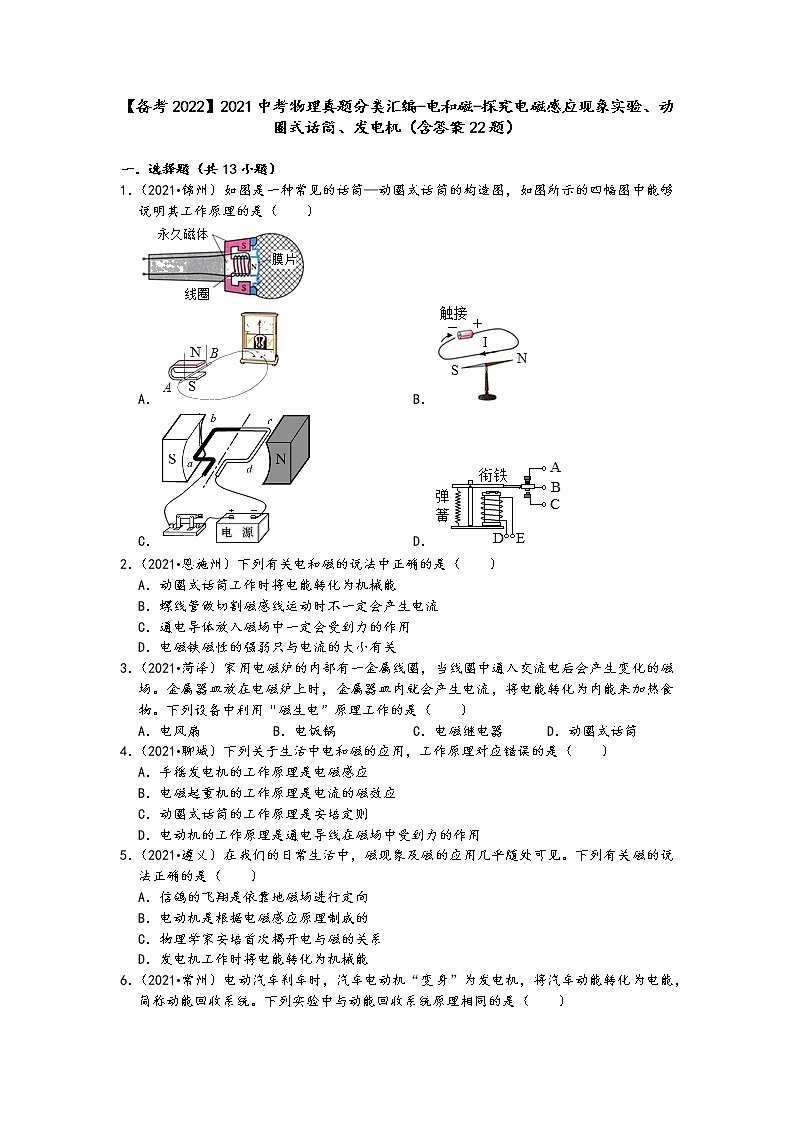

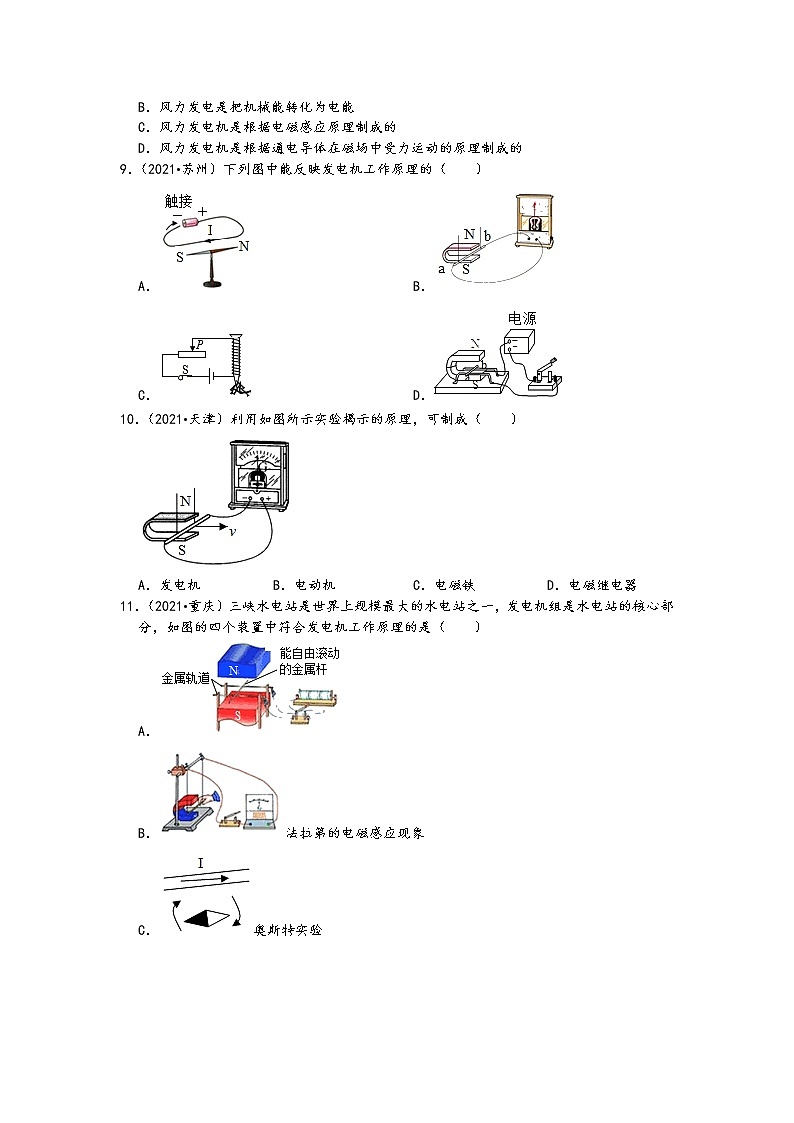

【備考2022】2021中考物理真題分類匯編-電和磁-探究電磁感應現象實驗、動圈式話筒、發電機（含答案22題） 一．選擇題（共13小題）1．（2021?錦州）如圖是一種常見的話筒—動圈式話筒的構造圖，如圖所示的四幅圖中能夠說明其工作原理的是（　?。?/span>A． B． C． D．2．（2021?恩施州）下列有關電和磁的說法中正確的是（　?。?/span>A．動圈式話筒工作時將電能轉化為機械能 B．螺線管做切割磁感線運動時不一定會產生電流 C．通電導體放入磁場中一定會受到力的作用 D．電磁鐵磁性的強弱只與電流的大小有關3．（2021?菏澤）家用電磁爐的內部有一金屬線圈，當線圈中通入交流電后會產生變化的磁場。金屬器皿放在電磁爐上時，金屬器皿內就會產生電流，將電能轉化為內能來加熱食物。下列設備中利用“磁生電”原理工作的是（　　）A．電風扇 B．電飯鍋 C．電磁繼電器 D．動圈式話筒4．（2021?聊城）下列關于生活中電和磁的應用，工作原理對應錯誤的是（　?。?/span>A．手搖發電機的工作原理是電磁感應 B．電磁起重機的工作原理是電流的磁效應 C．動圈式話筒的工作原理是安培定則 D．電動機的工作原理是通電導線在磁場中受到力的作用5．（2021?遵義）在我們的日常生活中，磁現象及磁的應用幾乎隨處可見。下列有關磁的說法正確的是（　?。?/span>A．信鴿的飛翔是依靠地磁場進行定向 B．電動機是根據電磁感應原理制成的 C．物理學家安培首次揭開電與磁的關系 D．發電機工作時將電能轉化為機械能6．（2021?常州）電動汽車剎車時，汽車電動機“變身”為發電機，將汽車動能轉化為電能，簡稱動能回收系統。下列實驗中與動能回收系統原理相同的是（　　）A． B． C． D．7．（2021?哈爾濱）發電機發電是獲取電能的重要方式，下列實驗揭示發電機原理的是（　?。?/span>A．奧斯特實驗 B．電磁感應現象 C．磁場對電流的作用 D．自制電磁鐵8．（2021?貴港）細心的同學發現貴港的很多山頭都安裝有如圖所示的風力發電機。下列說法錯誤的是（　?。?/span>A．風能是可再生能源 B．風力發電是把機械能轉化為電能 C．風力發電機是根據電磁感應原理制成的 D．風力發電機是根據通電導體在磁場中受力運動的原理制成的9．（2021?蘇州）下列圖中能反映發電機工作原理的（　　）A． B． C． D．10．（2021?天津）利用如圖所示實驗揭示的原理，可制成（　?。?/span>A．發電機 B．電動機 C．電磁鐵 D．電磁繼電器11．（2021?重慶）三峽水電站是世界上規模最大的水電站之一，發電機組是水電站的核心部分，如圖的四個裝置中符合發電機工作原理的是（　?。?/span>A． B．法拉第的電磁感應現象 C．奧斯特實驗 D．司南12．（2021?南充）以下四幅圖中能說明發電機工作原理的裝置是（　　）A． B． C． D．13．（2021?遂寧）物理學是認識世界、改變世界、服務人類的應用型學科。請仔細分析下圖中的幾個探究實驗，選出圖后對規律的應用發明描述有誤的一項（　?。?/span>A．發電機的發明應用了①圖的實驗探究結論 B．話筒的發明應用了②圖的實驗探究結論 C．電磁繼電器的發明應用了③圖的實驗探究結論 D．磁懸浮列車的發明應用了④圖的實驗探究結論二．填空題（共2小題）14．（2021?吉林）近年來吉林省大力發展風力發電，風能屬于 　   　能源，發電機是利用 　   　原理工作的。15．（2021?岳陽）如圖是一款能發電的魔方充電器。轉動魔方時，它能發電，其原理是 　   　（選填“電磁感應”或“磁場對電流的作用”）。魔方還能通過USB端口給移動設備充電，給移動設備充電時，魔方相當于電路中的 　   　（選填“電源”或“用電器”）。三．實驗探究題（共7小題）16．（2021?淮安）如圖所示是“探究感應電流產生的條件”實驗裝置。（1）實驗中，AB棒的材料可能是 　   　（填“塑料”或“鋁”）。（2）我們可以通過靈敏電流計指針是否偏轉來判斷電路中是否有感應電流產生；還可以通過指針偏轉的方向判斷 　   　。（3）閉合開關，實驗探究過程記錄如表所示：次數AB棒在磁場中的運動情況是否有感應電流1靜止無2沿磁場方向運動（不切割磁感線運動）無3切割磁感線運動有根據實驗現象，初步得出電路中產生感應電流的條件是：閉合電路的一部分導體在磁場中做 　   　運動，在該運動過程中，主要將機械能轉化為 　   　能。（4）保持AB棒運動方向不變，僅將磁體N、S極對調，重復上述實驗，是為了探究感應電流方向與 　   　的關系。（5）若將此裝置中靈敏電流計換成 　   　，可進一步探究電動機的工作原理。17．（2021?柳州）小夕用如圖甲的裝置探究電磁感應現象。（1）他上下移動單根導線時，觀察到靈敏電流計的指針 　   　；左右移動該導線時，觀察到靈敏電流計的指針 　   　。（2）他通過這個實驗現象得出初步結論：閉合電路的一部分導體在磁場里做 　   　磁感線的運動時，導體中就會產生電流。（3）為了進一步驗證這個結論，他又用如圖乙的裝置進行實驗，發現將條形磁鐵向下插入線圈時，靈敏電流計的指針 　   　；保持條形磁鐵在線圈中不動，向上提起線圈時，靈敏電流計的指針 　   　，結果符合上述實驗結論。18．（2021?宿遷）如圖甲所示，是“探究感應電流產生條件”的實驗裝置示意圖。（1）磁體和導體棒AB相對靜止，閉合開關，能否觀察到靈敏電流計指針偏轉的現象？答：　   　。（2）探究感應電流方向與導體切割磁感線方向的關系時，應該保持 　   　的方向不變。（3）小明猜想磁場強弱會影響感應電流大小，于是他設計了圖乙所示的電磁鐵代替原有磁體再次實驗，此時需要在圖乙的電路中再接入的元件是 　   　。19．（2021?長春）在“探究什么情況下磁可以生電”的實驗中：（1）請?jiān)趫D甲中標出經過A點的磁感線的方向。（2）如圖乙所示，將閉合電路中的導線ab放在蹄形磁體的磁場中，導線ab左右運動時，電流表指針 　   　。這一過程中，該裝置將 　   　轉化為電能。這一現象在生活中的應用有 　   　。20．（2021?棗莊）學習了電磁感應現象后，小雨同學還想進一步探究感應電流的大小與哪些因素有關。他使用的裝置如圖所示：鐵塊E、F上繞有導線并與開關、滑動變阻器、電源、燈泡組成電路。線框abcd與靈敏電流計G相連。（線框abcd在鐵塊E、F上方，實驗過程中線框不扭轉）【猜想與假設】小雨做出了如下猜想：A.感應電流的大小與磁場的強弱有關；B.感應電流的大小與導體切割磁感線的速度有關。【設計與進行實驗】（1）小雨探究猜想A的設計思路如下：改變電磁鐵的 　   　進行多次實驗，每次實驗保持線框沿豎直向下穿過電磁鐵磁場的速度相等，觀察并記錄每次實驗中靈敏電流計G指針偏轉的格數。（2）要探究猜想B，實驗時應保持電磁鐵 　   　不變，改變線框切割磁感線的速度進行多次實驗，分別記下每次實驗中靈敏電流計指針偏轉的格數，實驗數據記錄如表所示。實驗次數切割磁感線的速度電流計指針偏轉格數1慢速1.5格2中速2.5格3快速4格【分析論證】（3）分析表格數據可得出的結論是：其他條件都相同時，　   　，閉合電路中產生的感應電流越大。【交流評估】（4）實驗中用電磁鐵代替永磁體的好處是：　   　。（5）按照小雨的設計思路探究猜想A，實驗時在操作上存在的困難是：　   　。21．（2021?十堰）小明在用如圖裝置“探究什么情況下磁可以生電”的實驗中：（1）實驗時，小明通過觀察 　   　判斷電路中是否有感應電流產生；（2）閉合開關，若保持導體ab不動，要產生感應電流，小明正確的操作是 　   　；（3）利用此實驗中的能量轉化原理，人們在生產生活中制成了 　   　。22．（2021?武漢）某同學用如圖所示的裝置研究電磁感應。（1）如圖甲所示，保持蹄形磁體豎直放置，使導體AB從圖示位置向上運動，電路中 　   　（填“無”或“有”）感應電流。（2）如圖乙所示，保持線圈不動，使蹄形磁體快速向左運動，電流表指針 　   　（填“不會”或“會”）偏轉。（3）利用電磁感應原理工作的裝置有 　   　（填“電鈴”“揚聲器”“電磁起重機”或“動圈式話筒”）。
參考答案與試題解析一．選擇題（共13小題）1．【解答】解：當你對著話筒說話時，產生的聲音使膜片振動，與膜片相連的線圈也跟著一起振動，而線圈處在磁場中，線圈振動時切割磁感線，能產生隨著聲音變化而變化的電流，感應電流經過放大后，通過揚聲器還原成聲音。話筒運用的是電磁感應的原理，即導體在閉合線圈中做切割磁感線運動，產生的感應電流；A、圖中閉合電路的一部分導體在磁場中做切割磁感線運動，導體中會產生感應電流，故A正確；B、該圖是奧斯特實驗，說明電流的周圍存在磁場，故B錯誤；C、閉合開關，通電導體在磁場中受到力的作用，導體會運動，故C錯誤；D、該圖中電磁鐵的工作原理是電流的磁效應，故D錯誤；故選：A。2．【解答】解：A、動圈式話筒是利用電磁感應原理：人說話時，聲帶振動產生聲音，聲音通過空氣傳播到膜片，使膜片以及與膜片相連的線圈在磁場中運動，故能產生感應電流，線圈在運動中能量的轉化情況是機械能轉化為電能，故A錯誤；B、閉合電路的一部分導體在磁場中做切割磁感線運動時，電路中一定有感應電流產生，螺線管做切割磁感線運動時不一定會產生電流，故B正確；C、通電導體放入磁場中一定受到非平衡力的作用，或一定受到平衡力的作用，當電流方向和磁場方向相平行的時候，沒有安培力作用在導體上，有且只有這種情況下，導體不受力，故C錯誤；D、電磁鐵的磁性強弱與電流的大小、線圈的匝數和有無鐵芯都有關，故D錯誤；故選：B。3．【解答】解：金屬器皿放在電磁爐上時，金屬器皿內就會產生電流，這是電磁感應現象；A、電風扇的主要部件是電動機，電動機的工作原理是通電導體在磁場中受力運動，故A不符合題意；B、電飯鍋是利用電流的熱效應工作的，故B不符合題意；C、電磁繼電器的工作原理是電流的磁效應，故C不符合題意；D、動圈式話筒的工作原理是電磁感應原理，故D符合題意。故選：D。4．【解答】解：A、發電機的工作原理是電磁感應現象，將機械能轉化為電能，故A正確；B、電磁起重機的主要元件是電磁鐵，它的工作原理是電流的磁效應，故B正確；C、動圈式話筒的原理是電磁感應原理，故C錯誤；D、電動機的工作原理是通電線圈在磁場中受力轉動，故D正確。故選：C。5．【解答】解：A、信鴿通過辨別地磁場的強弱變化來定向的，故A正確；B、電動機是利用通電導體在磁場中受力運動的原理制成的，故B錯誤；C、物理學家奧斯特首次揭開電與磁的關系，故C錯誤；D、發電機是利用電磁感應的原理制成的，工作時將機械能轉化為電能，故D錯誤。故選：A。6．【解答】解：汽車電動機“變身”為發電機，將汽車動能轉化為電能，利用的是電磁感應的原理；A探究的是磁場對磁體的作用；B是奧斯特實驗，說明電流的周圍存在磁場；C是電動機的原理圖，其原理是通電導體在磁場中受力運動；D是發電機的原理圖，其原理是電磁感應現象，故D正確。故選：D。7．【解答】解：發電機的工作原理是電磁感應現象；A、此圖是奧斯特實驗，說明通電導線周圍有磁場，故A錯誤；B、此圖是電磁感應實驗裝置，當導體做切割磁感線運動時，會產生感應電流，故B正確；C、此實驗是研究通電導線在磁場中受力的作用的裝置，故C錯誤；D、此時實驗是探究電磁鐵磁性強弱的影響因素，利用的是電流的磁效應，故D錯誤；故選：B。8．【解答】解：A、風能是由大氣的流動形成的，風能可以從自然界遠遠不到獲得，為可再生能源，故A正確；BCD、風力發電發電的過程中，機械能轉化為電能，其發電原理是電磁感應現象，故D錯誤，BC正確。故選：D。9．【解答】解：A、圖示的是奧斯特實驗，說明了電流周圍存在磁場，故A不符合題意；B、圖示的是閉合電路的導體在磁場中做切割磁感線運動時，導體中就會產生電流，是電磁感應現象，屬于發電機的工作原理，故B符合題意；C、圖示的是電磁鐵的相關實驗，其原理是電流的磁效應，故C不符合題意；D、圖示的通電導體在磁場中受到力的作用，受力的大小與電流的大小有關，是電動機的工作原理，故D不符合題意。故選：B。10．【解答】解：由圖可知，當閉合電路中的部分導體在磁場中做切割磁感線運動時，會產生感應電流，這是電磁感應現象，發電機是利用該原理制成的；電動機根據通電導體在磁場中受力運動制造的；電磁繼電器的主要部件是電磁鐵，利用的是電流的磁效應，故A正確。故選：A。11．【解答】解：A、如圖是通電導體在磁場中受到力的作用，是電動機的工作原理，故A錯誤；B、如圖的是閉合電路的線圈在磁場中做切割磁感線運動時，線圈中就會產生電流，是電磁感應現象，屬于發電機的工作原理，故B正確；C、如圖是奧斯特實驗裝置，說明通電導體周圍存在磁場，故C錯誤；D、如圖是司南，利用的是同名磁極相互排斥，異名磁極相互吸引，故D錯誤。故選：B。12．【解答】解：A、圖示的是奧斯特實驗，說明了電流周圍存在磁場，故A錯誤；B、該圖是電鈴，其主要部件是電磁鐵，電磁鐵通電后具有磁性，利用的是電流的磁效應，故B錯誤；C、線圈在磁場中做切割磁感應線運動，此時有感應電流產生，燈泡會發光，這是電磁感應現象，是發電機的工作原理，故C正確；D、揚聲器的工作原理是通電導體在磁場中受力運動，故D錯誤。故選：C。13．【解答】解：A、由圖①可知，這是電磁感應現象，該實驗裝置是用于研究感應電流的實驗，閉合電路的部分導體在磁場中做切割磁感線運動時，導體中才會產生感應電流，將機械能轉化為電能，發電機就是應用了這一原理；故A正確；B、圖②實驗裝置是用來研究通電導線在磁場中受力的作用的實驗，而動圈式話筒是利用電磁感應現象的原理制成的，故B錯誤；C、圖③說明通電導線的周圍存在磁場，揭示了電可以生磁，電磁繼電器應用了這一原理，故C正確；D、磁懸浮列車是利用同名磁極相互排斥原理工作的，故D正確。故選：B。二．填空題（共2小題）14．【解答】解：（1）風能是一種很清潔的可再生能源，資源豐富，無污染；（2）發電機是通過運動產生電能，即是利用電磁感應現象的原理制成的。故答案為：可再生；電磁感應。15．【解答】解：轉動魔方時，閉合電路的一部分導體做切割磁感線運動，會產生感應電流，利用的是電磁感應現象；在發電的過程中，機械能轉化為電能；魔方給移動設備充電時，魔方提供電能，相當于電路中的電源。故答案為：電磁感應；電源。三．實驗探究題（共7小題）16．【解答】解：（1）在探究電磁感應現象的實驗中，我們必須保證處于磁場中的這部分是導體。兩種物質中，塑料是絕緣體，鋁是導體，所以我們應選擇鋁棒。（2）圖中的靈敏電流計的指針，在電路中沒有電流時，指在表盤中央；當有電流時，指針的偏轉方向與電流方向一致。由此可知，我們可以根據指針的偏轉方向判斷出電流的方向。（3）三次實驗中，只有在AB棒在磁場中做切割磁感線運動時才會產生感應電流，則我們可以得出結論：閉合電路的一部分導體在磁場中做切割磁感線運動時，導體中才會產生感應電流。在此過程中，主要是將機械能轉化為電能。（4）保持AB棒運動方向不變，僅將磁體N、S極對調，重復上述實驗時，只有磁場的方向發生了改變，則這次實驗主要是為了探究感應電流的方向與磁場方向的關系。（5）電動機工作時，是將電能轉化為機械能，由此可知，我們需要在電路中添加電源，即將靈敏電流計換成電源。17．【解答】解：（1）導體沿豎直方向運動（上下移動），運動方向與磁場平行，因?yàn)椴磺懈畲鸥芯€，所以不會產生感應電流，指針不發生偏轉；導體沿水平方向運動（左右移動），運動方向與磁場垂直，因?yàn)榍懈畲鸥芯€，所以會產生感應電流，指針發生偏轉；（2）通過這個實驗現象得出初步結論：閉合電路的一部分導體在磁場里做切割磁感線的運動時，導體中就會產生電流；（3）要產生感應電流，需要滿足兩個條件：①閉合電路，②部分導體做切割磁感線運動。在圖中，導體（線圈）沒有運動，但磁體向下運動；或磁體不動，導體（線圈）向上運動，都屬于相對運動，也相當于導體都做切割磁感線運動。故有感應電流產生，靈敏電流計的指針會偏轉。故答案為：（1）不偏轉；偏轉；（2）切割；（3）偏轉；偏轉。18．【解答】解：（1）當導體ab靜止懸掛起來后，閉合開關，此時導體沒有做切割磁感線運動，靈敏電流計G指針不偏轉，說明電路中無電流產生；（2）要探究感應電流方向與導體切割磁感線方向的關系，應控制磁場方向不變；（3）小明猜想磁場強弱會影響感應電流大小，通過改變電流來改變磁場的強弱，需要在圖乙的電路中再接入的元件是滑動變阻器。故答案為：（1）否；（2）磁場；（3）滑動變阻器。19．【解答】解：（1）在磁體的周圍，磁感線從磁體的N極流出回到S極，根據蹄形磁體的上端N極，下端為S，所以可以確定磁感線的方向是向下的，如圖所示；（2）閉合開關后，使導線ab在磁場中左右運動，即導線做切割磁感線運動，因此會有感應電流產生，此時電流表指針能發生偏轉；如果上下運動與磁感線方向平行，不能切割磁感線，電路中不會產生感應電流；這種現象就是電磁感應現象；利用它人們發明了發電機，發電機工作時把機械能轉化為電能。故答案為：（1）見上圖；（2）偏轉；機械能；發電機。20．【解答】解：（1）探究感應電流的大小與磁場的強弱有關時，根據控制變量法可知，實驗中要控制速度相同，磁場的強弱不同，即需要改變電磁鐵的磁性強弱；（2）實驗中用到了控制變量法，要探究感應電流的大小與導體切割磁感線的速度有關，應控制電磁鐵磁性強弱不變；（3）從表格中看出，從實驗1到實驗3，金屬棒切割磁感線的速度越來越快，電流計指針偏轉格數越來越大，電流越來越大，由此可得出的結論是：其他條件都相同時，導體切割磁感線的速度越大，閉合電路中產生的感應電流越大；（4）實驗中用電磁鐵代替永磁體的好處是：易于改變磁體的磁性強弱；（5）按照小雨的設計思路探究猜想A，實驗時在操作上存在的困難是：難以控制每次移動線框的速度相等。故答案為：（1）磁性強弱；（2）磁性強弱；（3）導體切割磁感線的速度越大；（4）易于改變磁體的磁性強弱；（5）難以控制每次移動線框的速度相等。21．【解答】解：（1）感應電流的有無是通過靈敏電流計的指針是否偏轉來體現的，若靈敏電流表的指針發生偏轉，就說明產生了感應電流；（2）如圖磁體上端是N極，下端是S極，則磁感線方向是上下方向的，當閉合開關，要使電路中有感應電流，必須讓導體在磁場中做切割磁感線運動，如保持ab不運動，則可以拉動磁體向左運動，導體ab此時也可以切割磁感線產生感應電流；（3）閉合電路中電流表中的電能是由于導體的運動切割磁感線而產生的，可見消耗的是機械能，所以實驗過程中是機械能轉化成電能，其重要應用是發電機的發明。故答案為：（1）靈敏電流計的指針是否偏轉；（2）拉動磁體向左運動；（3）發電機。22．【解答】解：（1）由圖甲可知，導體AB從圖示位置向上運動，閉合電路的一部分做切割磁感線運動，所以電路中就有感應電流。（2）由圖乙可知，線圈不動，蹄形磁鐵快速向左運動時，閉合電路的一部分也切割磁感線，電路中也有電流，因此電流表指針會偏轉。（3）揚聲器是把電信號轉化為聲信號，利用通電導體在磁場中受力原理；電鈴、電磁起重機的主要部件是電磁鐵，利用電流的磁效應；動圈式話筒是把聲信號轉變成電信號的，聲信號的振動帶動線圈在磁場中振動，產生電流，是電磁感應原理。故答案為：（1）有；（2）會；（3）動圈式話筒。
