【備考2022】2021中考物理真題分類匯編-電和磁-安培定則及其應用（含答案36題）

這是一份【備考2022】2021中考物理真題分類匯編-電和磁-安培定則及其應用（含答案36題），共19頁。試卷主要包含了偏轉，改變等內容，歡迎下載使用。

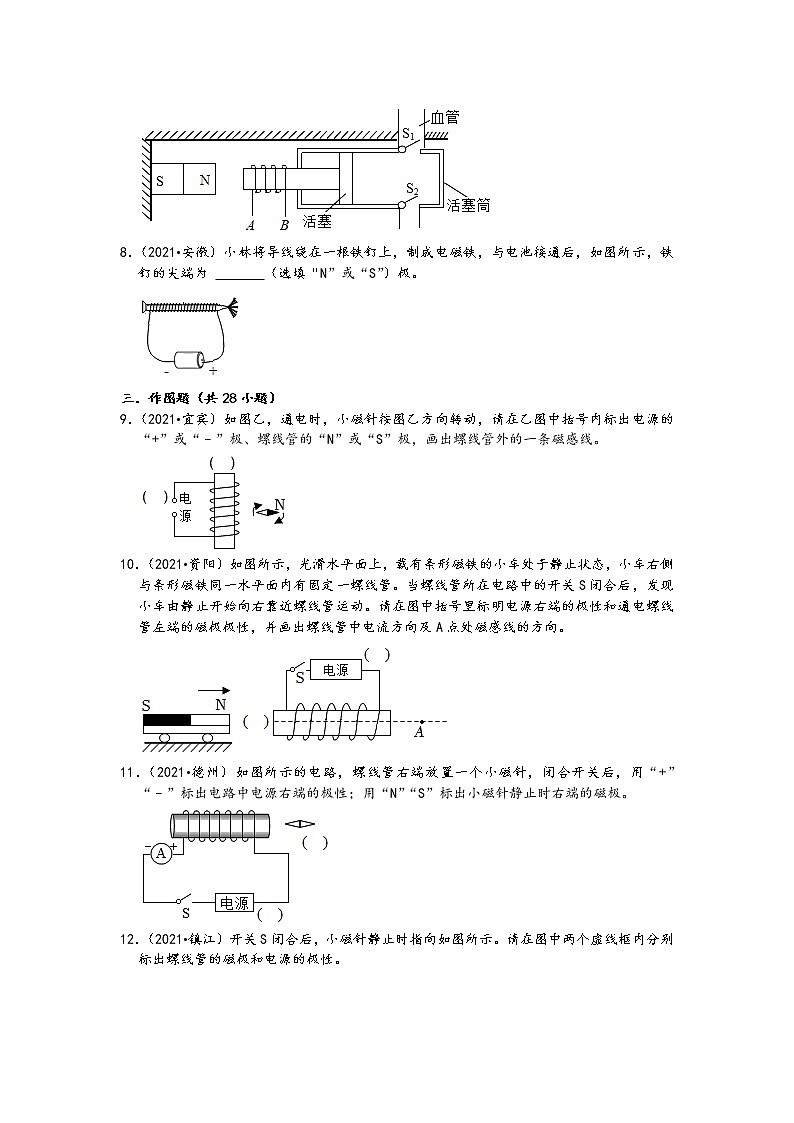

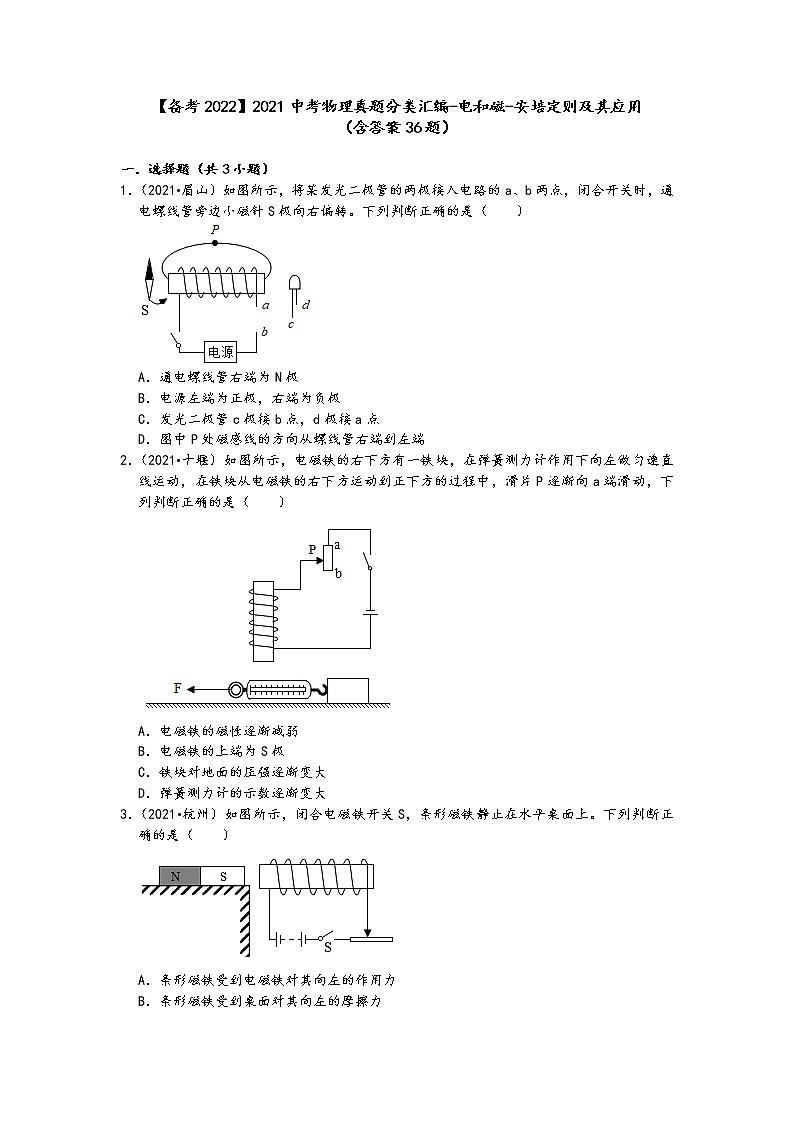

【備考2022】2021中考物理真題分類匯編-電和磁-安培定則及其應用（含答案36題） 一．選擇題（共3小題）1．（2021?眉山）如圖所示，將某發光二極管的兩極接入電路的a、b兩點，閉合開關時，通電螺線管旁邊小磁針S極向右偏轉。下列判斷正確的是（　?。?/span>A．通電螺線管右端為N極 B．電源左端為正極，右端為負極 C．發光二極管c極接b點，d極接a點 D．圖中P處磁感線的方向從螺線管右端到左端2．（2021?十堰）如圖所示，電磁鐵的右下方有一鐵塊，在彈簧測力計作用下向左做勻速直線運動，在鐵塊從電磁鐵的右下方運動到正下方的過程中，滑片P逐漸向a端滑動，下列判斷正確的是（　　）A．電磁鐵的磁性逐漸減弱 B．電磁鐵的上端為S極 C．鐵塊對地面的壓強逐漸變大 D．彈簧測力計的示數逐漸變大3．（2021?杭州）如圖所示，閉合電磁鐵開關S，條形磁鐵靜止在水平桌面上。下列判斷正確的是（　?。?/span>A．條形磁鐵受到電磁鐵對其向左的作用力 B．條形磁鐵受到桌面對其向左的摩擦力 C．將滑動變阻器的滑片向右移動，條形磁鐵受到的摩擦力不變 D．若只改變電源的正負極，條形磁鐵受到的摩擦力變大二．填空題（共5小題）4．（2021?通遼）如圖所示，一個綜合實踐小組用一段漆包線繞成線圈abcd，用小刀刮兩端引線的漆皮，一端全部刮去，另一端只刮上半圈或下半圈。將線圈abcd放在用硬金屬絲做成的支架m、n上，并按圖示連接電路，則電磁鐵的上端是 　   　極。閉合開關，用手輕推一下線圈，線圈會持續轉動，這就是簡易的 　   　（填“發電機”或“電動機”）。5．（2021?攀枝花）攀枝花市某學校研學小組在探究通電螺線管磁場的實驗中，小磁針和螺線管放置于同一水平面內，螺線管為東西朝向，小磁針可在水平面內自由轉動。開關S閉合后，小磁針的指向如圖所示，則電源A端為 　   　（選填“正”或“負”）極。當開關S斷開時，小磁針N極將 　   　（選填“不”、“向北”或“向南”）偏轉。6．（2021?臨沂）如圖所示，由通電螺線管的磁感線方向可知，電流表的上端為 　   　接線柱；靜止的小磁針的左端為 　   　極。7．（2021?南京）人工心臟泵可短時間代替心臟工作，如圖是該裝置的示意圖，磁體固定在左側，線圈AB固定在用軟鐵制成的活塞柄上（相當于一個電磁鐵），活塞筒通過閥門與血管相通。閥門S1只能向外開啟，S2只能向內開啟。線圈中的電流從A流向B時，電磁鐵左端是 　   　極，血液會 　   　（選填“流入”或“流出”）活塞筒，該裝置工作時，線圈AB中的電流方向 　   　（選填“需要”或“不需要”）改變。8．（2021?安徽）小林將導線繞在一根鐵釘上，制成電磁鐵，與電池接通后，如圖所示，鐵釘?shù)募舛藶?/span> 　   　（選填“N”或“S”）極。三．作圖題（共28小題）9．（2021?宜賓）如圖乙，通電時，小磁針按圖乙方向轉動，請在乙圖中括號內標出電源的“+”或“﹣”極、螺線管的“N”或“S”極，畫出螺線管外的一條磁感線。10．（2021?資陽）如圖所示，光滑水平面上，載有條形磁鐵的小車處于靜止?fàn)顟B(tài)，小車右側與條形磁鐵同一水平面內有固定一螺線管。當螺線管所在電路中的開關S閉合后，發現小車由靜止開始向右靠近螺線管運動。請在圖中括號里標明電源右端的極性和通電螺線管左端的磁極極性，并畫出螺線管中電流方向及A點處磁感線的方向。11．（2021?德州）如圖所示的電路，螺線管右端放置一個小磁針，閉合開關后，用“+”“﹣”標出電路中電源右端的極性；用“N”“S”標出小磁針靜止時右端的磁極。12．（2021?鎮江）開關S閉合后，小磁針靜止時指向如圖所示。請在圖中兩個虛線框內分別標出螺線管的磁極和電源的極性。13．（2021?赤峰）如圖所示，請按小磁針（黑色為N極）的指向，標出螺線管中的電流方向（電流方向用箭頭表示），并在括號中標明螺線管右端的極性。 14．（2021?涼山州）如圖，將銅絲、鐵絲插入菠蘿中，便成了水果電池。一根軟導線在紙筒A上繞制成螺線管，導線兩端接在電池兩極上，螺線管產生的磁場使小磁針靜止在如圖所示狀態。圖中已標出電路中電子定向移動的方向。（1）標出電池正、負極（在圖中橫線上填“+”或“﹣”符號）；（2）畫出紙筒A上導線的繞向并形成閉合電路。15．（2021?隨州）熊欣同學蕩秋千時發現：由于阻力的作用秋千的機械能不斷衰減，很容易停下來。于是他設計了一款電磁秋千（如圖所示），腳踏板是一個永磁體。當秋千向AB棒（插有鐵芯的瓷管）靠近時，通過遙控器使單刀雙擲開關接通“靠近”觸點；當秋千遠離AB棒運動時開關接通“遠離”觸點。電路使AB螺線管（未畫出）具有相應磁性以免秋千振蕩幅度減小。請標出開關接通“靠近”觸點時B端的極性，并畫一條此時螺線管周圍的磁感線以及AB螺線管的繞法。 16．（2021?德陽）如圖甲所示為一個磁懸浮地球儀，圖乙是其內部結構示意圖。開關閉合后，請在圖乙中的括號內標出電源的正、負極及電磁鐵的N極。17．（2021?哈爾濱）如圖，請根據通電螺線管附近靜止小磁針的指向，用箭頭在A點標出磁感線方向、在B點標出電流方向。18．（2021?大連）通電螺線管的磁極和小磁針靜止時的指向如圖所示，請在圖中用箭頭標出通電螺線管中的電流方向，并用“N”標出小磁針的N極。19．（2021?鐵嶺）如圖所示，開關斷開時，小磁針靜止，a端指向北方，開關閉合時，小磁針順時針旋轉90°后靜止。（1）標出磁感線的方向；（2）在括號內標出電源的正極或負極；（3）標出電磁鐵右端的極性。 20．（2021?遼陽）如圖所示的電路，閉合開關，小磁針靜止在圖中位置，請在括號中標出：（1）電源“+”或“﹣”極；（2）左側電磁鐵上端磁極； （3）小磁針靜止時右端磁極。21．（2021?營口）將如圖所示的電磁鐵的電路連接完整，要求：（1）根據小磁針靜止時N極指向，在括號中標出電磁鐵左端的極性（用“N”或“S”表示）；（2）在虛線框內畫出電池符號；（3）開關閉合后，變阻器的滑片只有向右移動時，電磁鐵的磁性才會變強（連接時導線不能交叉）22．（2021?恩施州）請根據圖中小磁針靜止時的指向，在括號內標出電源的正負極。23．如圖所示，閉合開關后，靜止的小磁針發生順時針轉動，請在括號內標出電源的“+”極和“﹣”極。 24．（2021?大慶）如圖，已知靜止在通電螺線管右端小磁針N極的指向，請用箭頭在磁感線上標出磁感線的方向并在括號內用“正”“負”標出電源的正負極。 25．（2021?青海）如圖所示，閉合開關，根據電源的正負極和小磁針的指向，在圖中畫出螺線管的繞線。26．（2021?廣西）請在圖中標出通電螺線管外部磁感線的方向及小磁針的N極。27．（2021?揚州）如圖，標出通電螺線管和靜止小磁針的N極。28．（2021?新疆）請在圖中標出通電螺線管的N極和靜止的小磁針的N極。 29．（2021?東營）如圖所示，開關閉合的瞬間，位于螺線管右側的小磁針發生順時針旋轉。請在圖中合適的位置標出通電螺線管的“N”、“S”極和電源的“+”、“﹣”極。30．（2021?岳陽）如圖所示，請根據小磁針指向確定電源a端的極性，用“+”或“﹣”填在（　?。﹥?nèi)。31．（2021?南充）根據如圖所示電磁鐵的極性，在圖中標出通過導線的電流方向和小磁針的N極。32．（2021?遂寧）根據要求作圖：請根據小磁針的南、北極指向，在圖中括號內標出電源“+”或“﹣”極，并用箭頭標出磁感線方向。33．（2021?連云港）如圖所示，請標出通電螺線管的N、S極并用箭頭畫出圖中磁感線的方向。34．（2021?樂山）如圖所示，按小磁針的指向標出螺線管的“N”、“S”極和電源的“+”、“﹣”極。35．（2021?自貢）放有條形磁體的小車靜止在水平地面上，閉合開關S，條形磁體因受磁力向左運動，請在圖中括號里標明電源左端的極性和電磁鐵右端的磁極。36．（2021?畢節市）在圖中標出通電螺線管中的電流方向和N、S極。
參考答案與試題解析一．選擇題（共3小題）1．【解答】解：A、閉合開關時，通電螺線管旁邊小磁針S極向右偏轉，即小磁針的S極靠近螺線管的左端，根據異名磁極相互吸引可知，通電螺線管的左端為N極，故A錯誤；B、由安培定則可知，右手握住螺線管，四指指向電流的方向，大拇指指向左端，電流從右端流入，左端流出，則電源右端為正極，故B錯誤；C、發光二極管c極接b點，d極接a點，發光二極管“正”“負”極接對，電路中有電流，故C正確；D、在磁體的外部，磁感線從N極指向S極，所以通電螺線管外P點的磁場方向從螺線管左端到右端，故D錯誤；故選：C。2．【解答】解：A、由圖可知，當滑片逐漸向a滑動時，滑動變阻器接入電路的電阻變小，根據歐姆定律I可知電路中的電流增大，其他因素不變時，電磁鐵的磁性逐漸增強，故A錯誤；B、電流從電磁鐵的下端流入，上端流出，根據安培定則可知，電磁鐵的下端為N極，上端為S極，故B正確；CD、當鐵塊在電磁鐵右下方時，鐵塊對地面的壓力大小等于鐵塊的重力；當鐵塊逐漸向電磁鐵下方移動時，此時鐵塊會受到電磁鐵對它向上的吸引力，則此時鐵塊對地面的壓力等于重力減去吸引力，所以此時鐵塊對地面的壓力小于鐵塊的重力；同時滑片逐漸向上滑動，電磁鐵的磁性逐漸增強，鐵塊受到的吸引力在逐漸變大，所以鐵塊對地面的壓力在逐漸減小，由于接觸面的粗糙程度不變，所以滑動摩擦力變小，拉力和滑動摩擦力是一對平衡力，大小相等，所以拉力變小，彈簧測力計示數變小；根據p可知：在受力面積一定時，鐵塊對地面的壓強在逐漸減小，故CD錯誤。故選：B。3．【解答】解：A、由安培定則得，右手握住螺線管，四指指向電流的方向，大拇指指向電磁鐵右端為N極，左側為S極，同名磁極相互排斥，所以條形磁鐵受到電磁鐵對其向左的作用力，故A正確；B、條形磁鐵處于靜止?fàn)顟B(tài)，水平方向上受到平衡力的作用，水平向左的排斥力和桌面對條形磁鐵的水平向右的摩擦力為一對平衡力，故B錯誤；C、將滑動變阻器的滑片向右移動，滑動變阻器接入電路的電阻變大，根據歐姆定律可知，電路中的電流變小，電磁鐵的磁性變?nèi)?，排斥力變小，摩擦力和排斥力是一對平衡力，大小相等，所以摩擦力?/span>小，故C錯誤；D、若只改變電源的正負極，電流的方向改變，大小不變，則電磁鐵的磁性不變，條形磁體受到電磁鐵的吸引力大小等于原來的排斥力大小，此時吸引力與摩擦力是一對平衡力，大小相等，則摩擦力不變，故D錯誤。故選：A。二．填空題（共5小題）4．【解答】解：由圖可知，電流是從電磁鐵的上端流入，下端流出，根據安培定則可知，電磁鐵的上端是N極；閉合開關，用手輕推一下線圈，通電的線圈在磁場中由于受到磁力的作用會持續轉動，這就是簡易的電動機。故答案為：N；電動機。5．【解答】解：（1）小磁針的左端是N極，可以判斷小磁針處磁感線方向指向左側，根據磁體周圍的磁感線從N極出發，回到S極，可以判斷通電螺線管的左端是N極，右端是S極，根據安培定則判斷電流從螺線管的右邊進入，從左邊流出，可以判斷電源的B端是正極，A端是負極。（2）當開關S斷開時，通電螺線管無磁性，小磁針受地磁場的作用，一端指南，一端指北，指南的是S極，指北的是N極。故答案為：負；向北。6．【解答】解：由圖可知，磁感線是從螺線管的左側回到螺線管的右側，則螺線管的左側為N極，右側為S極，根據異名磁極相互吸引可知，小磁針的左端為N極，右端為S極；根據安培定則可知，電流從螺線管的左端流入，右端流出，電流表在接入電路中時，電流從電流表的正接線柱流入，從負接線柱流出，所以電流表的上端為正接線柱。故答案為：正；N。7．【解答】解：線圈中的電流從A流向B時，由安培定則可知，電磁鐵的右端為N極，其左端為S極，電磁鐵和左側磁體的異名磁極相對，因異名磁極相互吸引，故活塞左移，活塞筒的氣壓減小，而血管內氣壓較大、外界大氣壓較大，使得閥門S1關閉，S2打開，則血液經過S2流入活塞筒；要使活塞筒內血液推開閥門S1流入血管，則應使活塞向右運動，此時需改變線圈AB中電流方向，從而改變電磁鐵的磁極方向，使其與左側磁體同名磁極相對而相互排斥，故線圈AB中的電流方向需要改變。故答案為：S；流入；需要。8．【解答】解：如圖所示，電流從右側后方流入鐵釘，根據安培定則可知鐵釘?shù)挠叶藶?/span>N極，即鐵釘?shù)募舛藶?/span>N極。故答案為：N。三．作圖題（共28小題）9．【解答】解：由圖可知，小磁針順時針偏轉后，上端為S極，下端為N極，根據異名磁極相互吸引可知，螺線管的上端為N極，下端為S極；根據安培定則可知，電流從螺線管的下端流入，上端流出，所以電源的上端為負極；磁體外部的磁感線是從N極出來回到S極的；如圖所示：10．【解答】解：（1）閉合開關S，條形磁體因受磁力向右運動，條形磁體受到了一個向右的吸引力，已知條形磁體右端為N極、左端為S極，根據同名磁極相互排斥可確定通電螺線管的左端是S極、右端為N極，磁感線從N極出發，回到S極，A點磁感線是向右；（2）根據安培定則可知，大拇指指向N極，電流從電磁鐵右側流入，電源的右端為正極，如圖所示：11．【解答】解：根據電流表的電流是從正接線柱流入，從負接線柱流出，得出電源的右端為正極；電流是由螺線管的右邊流入的，根據安培定則，伸出右手四指彎曲指向電流的方向，大拇指所指的方向﹣﹣通電螺線管的左端為N極，右端為S極；根據磁極間的相互規律，靠近通電螺線管右端（S極）的為小磁針的N極，則小磁針的右端為S極，如圖所示：12．【解答】解：小磁針靜止時，N極向右，小磁針的左端為S極，根據異名磁極相互吸引可知，螺線管右側為N極，左側為S極；由右手螺旋定則可知電流由右側流入，所以電源的右端為正極，左端為負極；如圖所示：13．【解答】解：圖中小磁針的左端為N極，右端為S極，根據磁極間的相互作用規律可知，螺線管的左端為N極，右端為S極；根據安培定則可知，電流從螺線管的右端流入，左端流出，螺線管中正面的電流方向是向上的，如圖所示：14．【解答】解：（1）圖中標的是電子移動的方向，則電流方向與之相反，由此可知電池右端為負極，左端為正極，（2）由磁極間的相互作用可知螺線管的左端為N極，右端為S極；根據通電螺線管的電流方向，可知電流從左前方流入，右后方流出，據安培定則可畫出線圈的繞法，如下圖：15．【解答】解：根據題意可知，當秋千向AB棒靠近時，通過遙控器使單刀雙擲開關接通“靠近”觸點，此時產生的是吸引力；當秋千遠離AB棒運動時開關接通“遠離”觸點，此時產生的是排斥力；根據異名磁極相互吸引可知，開關接通“靠近”觸點時A端的極性為S極，B端為N極；根據電源的方向和安培定則，繞線方法如下；磁體周圍的磁感線是從N極出來，回到S極的；如圖所示：16．【解答】解：已知條形磁體上端為N極，則下端為S極，根據同名磁極相互排斥，可知，電磁鐵的上端為S極，下端為N極。根據安培定則，伸出右手使大拇指指向電磁鐵的N極（電磁鐵的下端），則四指彎曲所指的方向為電流的方向，電流從螺線管的下端流入，所以電源的下端為正極，如圖所示：17．【解答】解：小磁針的左端為N極，右端為S極，根據異名磁極相互吸引可知，螺線管的左端為N極，右端為S極；根據安培定則可知，電流從螺線管的右端流入，左端流出，所以B點的電流的方向是向下的；在磁體的外部磁感線是從磁場的N極出來，回到S極的，故A點的磁場方向是向右的，如圖所示：18．【解答】解：已知螺線管左側為S極，右側為N極，由同名磁極間相互排斥、異名磁極間相互吸引可知，小磁針靜止時N極向左，由右手螺旋定則可知電流由右側流入螺線管，如圖所示：19．【解答】解：由圖可知，未通電時，小磁針在地磁場的作用下指示一定的方向，a端指向北方，地磁的S極在地理的N極附近，根據異名磁極相互吸引可知，小磁針的a端為N極；開關閉合時，小磁針順時針旋轉90°后靜止，則小磁針的S極與電磁鐵的右端是吸引的，所以電磁鐵的右端為N極，左端為S極；在磁體的外部，磁感線是從N極出來，回到S極的，所以磁感線方向是向右的；根據安培定則可知，電流從電磁鐵的右端流入，左端流出，所以電源的右端為正極，如圖所示：20．【解答】解：由圖可知，電流表的上端為正接線柱，電流從電流表的正接線柱流入，所以電源的左端為正極，右端為負極；電流從左側電磁鐵的下端流入，上端流出，根據安培定則可知，電磁鐵的上端為S極；電流從右側電磁鐵的上端流入，下端流出，根據安培定則可知，電磁鐵的上端為N極；異名磁極相互吸引，所以小磁針靜止時右端磁極為S極，如圖所示：21．【解答】解：（1）小磁針靜止時N極指向右，根據異名磁極相互吸引可知，電磁鐵的右端為S極，左端為N極；（2）根據安培定則可知，電流從電磁鐵的右端流入，左端流出，所以電池的左端為正極；（3）開關閉合后，變阻器的滑片只有向右移動時，電磁鐵的磁性會變強，這說明電路中的電流變大，根據歐姆定律可知，電路中的總電阻變小，則滑動變阻器的電阻變小，滑動變阻器滑片應與左側導線相連；如圖所示：22．【解答】解：由圖知：小磁針的左端為S極，右端為N極，根據磁極間的相互作用，可知螺線管的左端為N極，右端為S極；根據螺線管的N極和線圈的繞向，利用右手螺旋定則可知，電流是從螺線管的左端流入、右端流出，從而可以確定電源的左端為正極、右端為負極，如下圖所示：。23．【解答】解：由題意可知，閉合開關S后小磁針沿順時針方向偏轉后靜止，則小磁針N極指向右端，S極指向左端，根據異名磁極相互吸引可知，通電螺線管的右端為N極、左端為S極；根據安培定則，伸出右手使大拇指指向螺線管的N極（即右端），則四指彎曲所指的方向為電流的方向，所以電流從螺線管的左端流入，則電源的左端為正極，右端為負極，如圖所示：24．【解答】解：由于異名磁極相互吸引，所以當小磁針自由靜止時，與小磁針S極靠近的螺線管右端一定是N極，其左端為S極；在磁體的外部，磁感線方向從N極指向S極，方向向左；根據圖示的線圈繞向和螺線管的N極，利用安培定則可以確定螺線管中電流的方向是從螺線管的左端流入，右端流出，因此電源的左端為正極，右端為負極；如下圖所示：25．【解答】解：閉合開關后，小磁針N極指向螺線管的左端，根據異名磁極相互吸引可知，通電螺線管的左端為S極、右端為N極，再由右手螺旋定則得出線圈的繞向如下圖所示：26．【解答】解：電流從螺線管的右側流入、左側流出，根據安培定則可判斷出螺線管的左端為N極、右端為S極，磁感線在磁體外部是由N極指向S極的，所以方向向右；由磁極間的相互作用可知，小磁針的左端為N極、右端為S極；如圖所示。27．【解答】解：已知電源右端為正極，由安培定則可知，螺線管的左端為N極，右端為S極；當小磁針靜止時，根據同名磁極相互排斥，異名磁極相互吸引可知，小磁針的右端為N極，左端為S極；如下圖所示：28．【解答】解：根據安培定則：用右手握住螺線管，四指指向電流的方向，大拇指所指的就是N極，可知通電螺線管的左端為N極；由于同名磁極相互排斥，故靜止小磁針的右端為N極。29．【解答】解：已知開關閉合后，位于螺線管右側的小磁針順時針旋轉，根據磁極間的相互作用可知，螺線管左端為N極，右端為S極，由右手螺旋定則可得，電流由右側流入，故電源右側為正極，左側為負極；如圖所示：30．【解答】解：已知小磁針右端為N極，根據磁極間的相互作用可確定螺線管的左端為S極，右端為N極，用右手握住螺線管，大拇指所指的方向為N極方向，四指指向電流方向，則電流從螺線管的左端流入，所以電源a 端為正極，如圖所示：。31．【解答】解：由圖可知，電磁鐵的左端為N極，右端為S極，根據異名磁極相互吸引可知，小磁針的左端為S極，右端為N極；根據安培定則可知，電流從螺線管的右端流入，左端流出，如圖所示：32．【解答】解：由圖知小磁針的右端為S極、左端為N極，自由靜止時靠近螺線管的右端，所以螺線管的右端為S極，在磁體的周圍，磁感線從磁體的N極流出回到S極，所以磁感線的方向是向右的。利用螺線管的左端為N極和線圈的繞向，根據安培定則可以確定電流從螺線管的左端流入右端流出，從而可以確定電源的右端為負極，左端為正極。如下圖所示：33．【解答】解：根據電源的正負極和螺線管的繞向，伸出右手，四指指向電流的方向，大拇指指向螺線管的右端為N極，則左端為S極；在磁體的外部，磁感線從磁體的N極出發回到S極。由此可以確定磁感線的方向，如圖所示：34．【解答】解：由異名磁極相互吸引可知，通電螺線管的右端是S極，左端是N極。根據安培定則，伸出右手握住螺線管使大拇指指向通電螺線管的N極，則四指彎曲所指的方向為電流的方向，所以電流由螺線管的右端流入，即電源的右端為正極，左端是負極。故答案為：35．【解答】解：（1）閉合開關S，條形磁體因受磁力向左運動，說明條形磁體受到了一個向左的排斥力，已知條形磁體左端為S極、右端為N極，根據同名磁極相互排斥可確定通電螺線管的左端是N極、右端為S極；（2）根據安培定則，大拇指指向通電螺線管的N極，則電流從電磁鐵右側流入，所以電源的左端為負極，如圖所示：36．【解答】解：根據同名磁極相互排斥，異名磁極相互吸引，故通電螺線管右端為S極，左端為N極，根據安培定則，用右手握住通電螺線管，大拇指指向N極，則彎曲的四指指的方向即為通電螺線管中的電流方向，如下圖所示：故答案為：如上所示。
