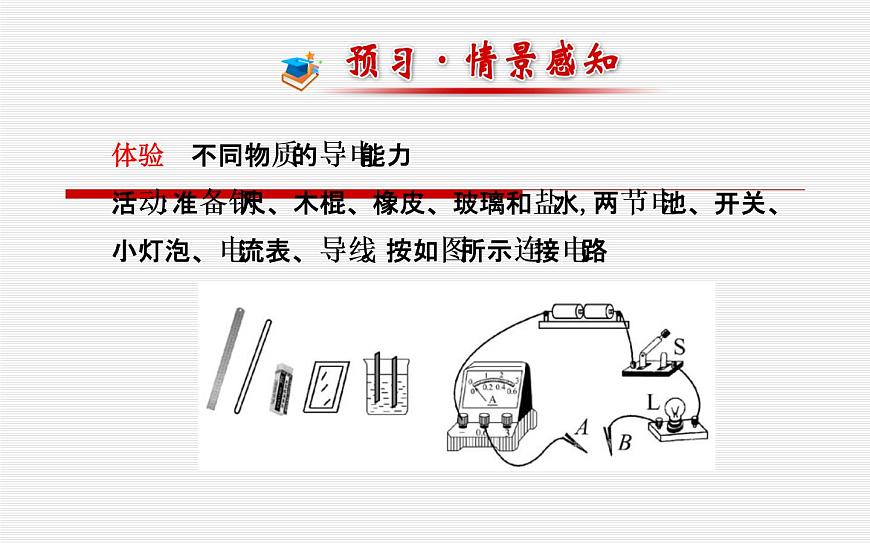

體驗 不同物質的導電能力活動:準備鋼尺、木棍、橡皮、玻璃和鹽水,兩節電池、開關、小燈泡、電流表、導線。按如圖所示連接電路

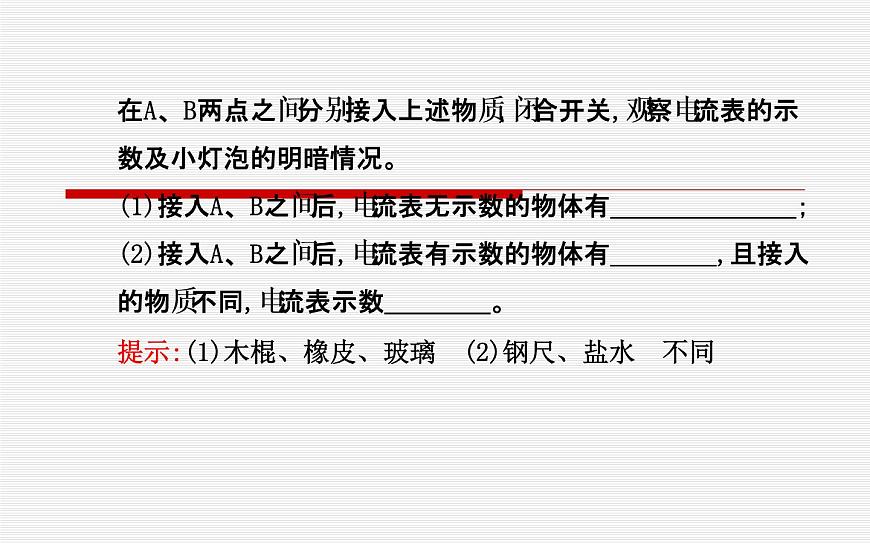

在A、B兩點之間分別接入上述物質,閉合開關,觀察電流表的示數及小燈泡的明暗情況。(1)接入A、B之間后,電流表無示數的物體有　　　　　　　;(2)接入A、B之間后,電流表有示數的物體有　　　　,且接入的物質不同,電流表示數　　　　。提示:(1)木棍、橡皮、玻璃　(2)鋼尺、鹽水　不同

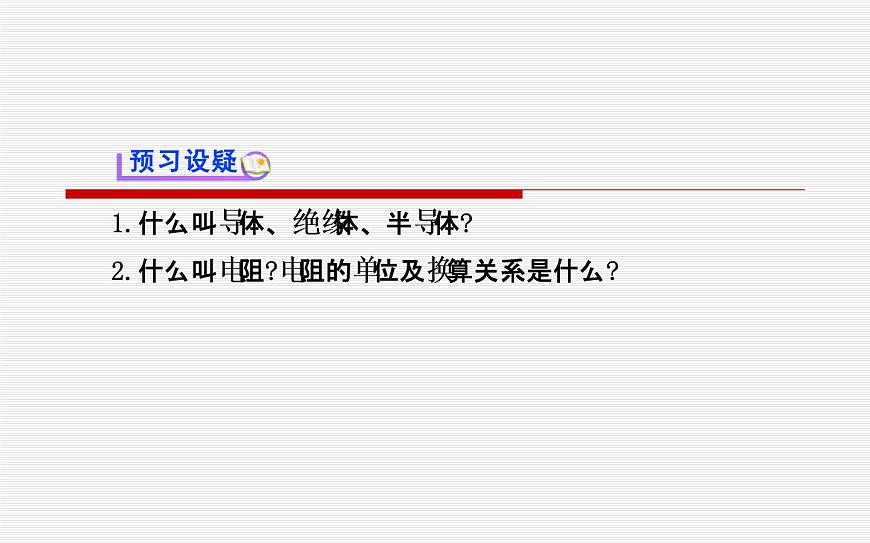

1.什么叫導體、絕緣體、半導體?2.什么叫電阻?電阻的單位及換算關系是什么?

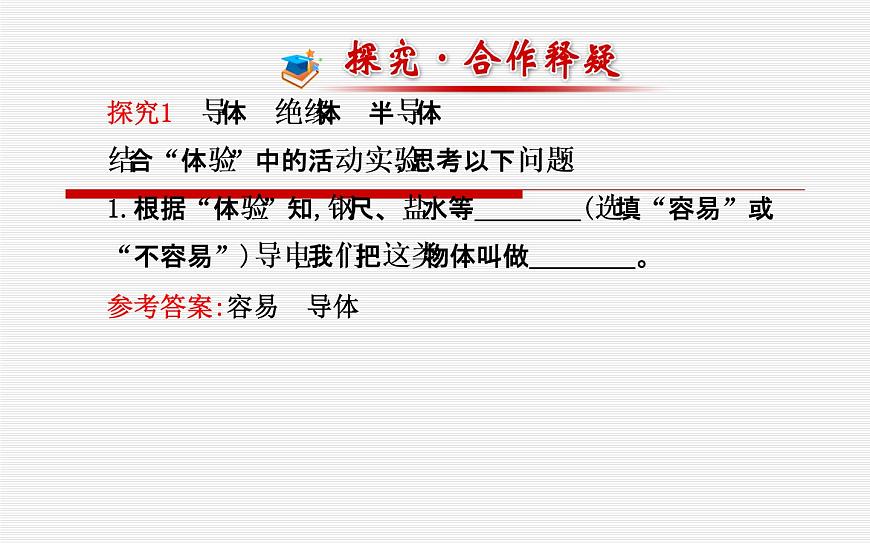

探究1 導體　絕緣體　半導體結合“體驗”中的活動實驗,思考以下問題:1.根據“體驗”知,鋼尺、鹽水等　　　　(選填“容易”或“不容易”)導電,我們把這類物體叫做　　　　。參考答案:容易　導體

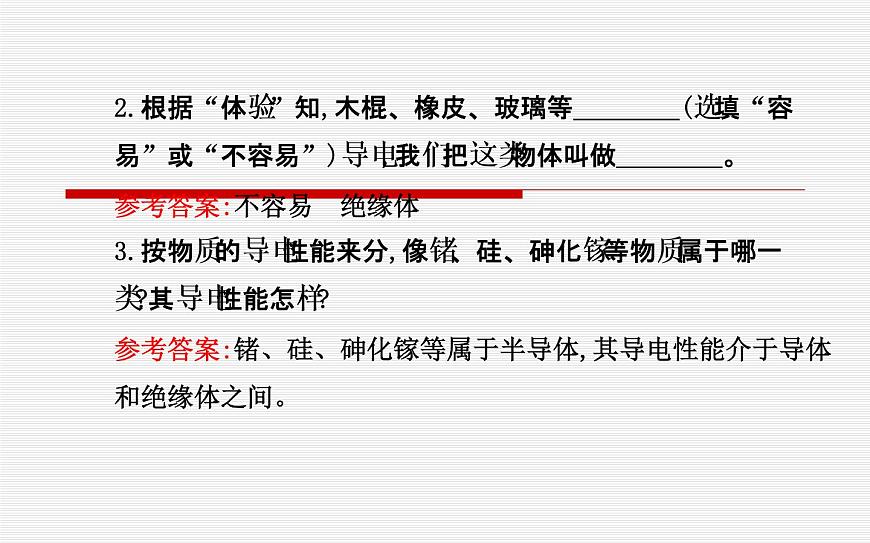

2.根據“體驗”知,木棍、橡皮、玻璃等　　　　(選填“容易”或“不容易”)導電,我們把這類物體叫做　　　　。參考答案:不容易　絕緣體3.按物質的導電性能來分,像鍺、硅、砷化鎵等物質屬于哪一類?其導電性能怎樣?參考答案:鍺、硅、砷化鎵等屬于半導體,其導電性能介于導體和絕緣體之間。

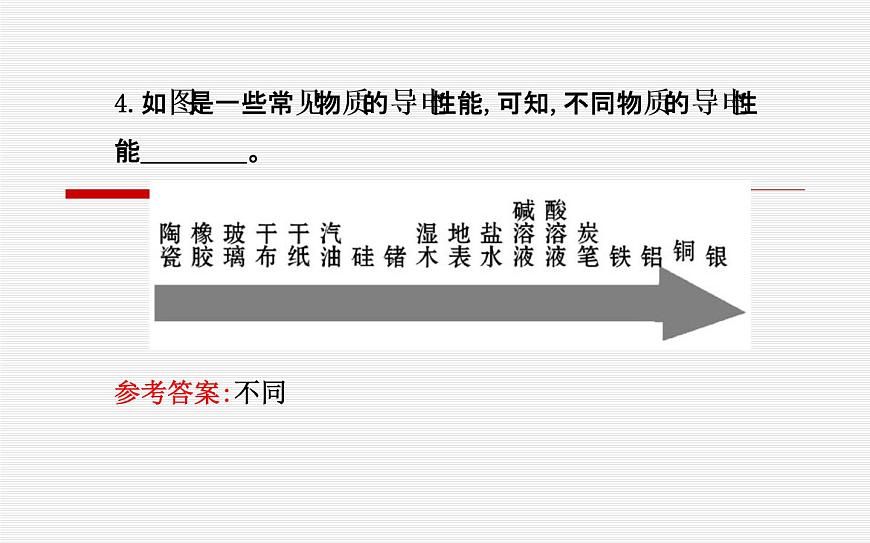

4.如圖是一些常見物質的導電性能,可知,不同物質的導電性能　　　　。參考答案:不同

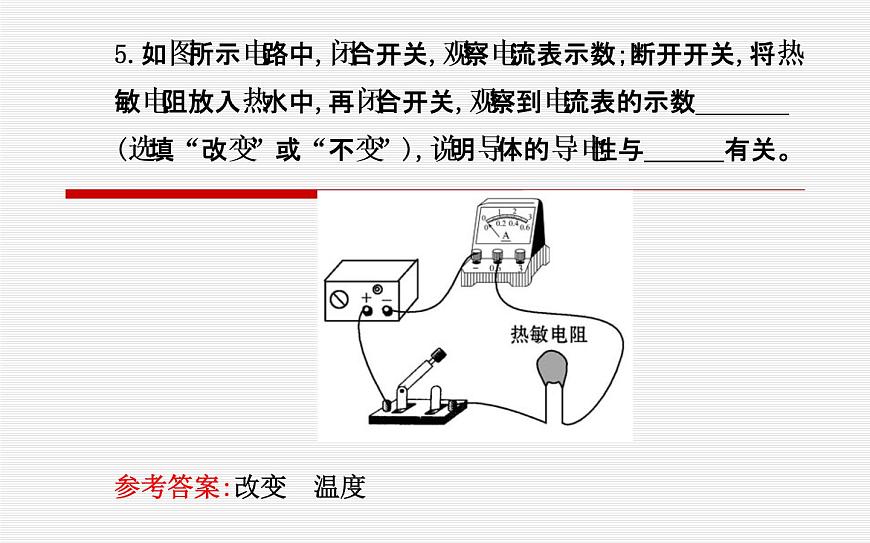

5.如圖所示電路中,閉合開關,觀察電流表示數;斷開開關,將熱敏電阻放入熱水中,再閉合開關,觀察到電流表的示數_______(選填“改變”或“不變”),說明導體的導電性與　　　有關。參考答案:改變　溫度
6.由上述實驗可知,絕緣體在一定條件下能變?yōu)閷?dǎo)體嗎?為什么?提示:導體具有導電性,絕緣體不具有導電性,而導體的導電性與溫度有關,故在一定溫度下可將絕緣體變?yōu)閷?dǎo)體。參考答案:能　導體的導電性與溫度有關,可以通過改變溫度,使絕緣體變?yōu)閷?dǎo)體。
探究2 電阻結合“體驗”及導體的導電性,思考以下問題:1.把不同的物質接入電路后,電流表的示數不同,說明它們的導電性能是　　　　　(選填“相同”或“不同”)的,也就是說雖然導體容易導電,但是它們對電流的阻礙作用是　　　　(選填“相同”或“不同”)的,在物理學中用　　　　表示導體對電流的阻礙作用大小。
提示:雖然導體容易導電,但是不同導體對電流的阻礙作用不同,物理學中用電阻來表示導體對電流阻礙作用的大小,符號是R。參考答案:不同　不同　電阻
2.物體的導電性與電阻有什么關系?電阻大小與溫度有關嗎?為什么?提示:根據體驗可知,物體的導電性越強,對電流的阻礙作用越小,則電阻就越小。物體的導電性與溫度有關,故電阻大小與溫度有關。參考答案:物體的導電性越強,電阻就越小。物體的導電性與溫度有關,故電阻大小與溫度有關。
一、導體和絕緣體1.導體:_________的物體。2.絕緣體:___________的物體。
3.半導體:(1)定義:導電性能介于_____________之間的物質。(2)特性:其導電性能容易受_____、_____、_____和摻加雜質等多種因素的影響。(3)應用:①制造元件,測量_____、_____的變化和用在需要對_____反應靈敏的自動控制設備中。②制造_________的重要材料。③制造_________________。
4.導體和絕緣體_____絕對界限,當條件改變時,同一物質的_________會發生變化,絕緣體可能會變成導體。
二、電阻1.概念:表示導體對_________________的物理量,電阻越大,導體對電流的阻礙作用_____。2.單位:(1)國際單位:_____,簡稱___,用符號___表示。(2)常用單位還有:_____(kΩ)、_____(MΩ)。(3)換算關系:1MΩ=___kΩ=___Ω。
3.電阻器符號:_________。4.一般情況下,導線電阻比較___,通?？梢院雎圆挥?jì)。
【拓展延伸】半導體半導體的電阻率介于導體和絕緣體之間并有負的電阻溫度系數。室溫時電阻率約在1mΩ·cm～1GΩ·cm之間,溫度升高時電阻率則減小。半導體材料很多,按化學成分可分為元素半導體和化合物半導體兩大類。鍺和硅是最常用的元素半導體;化合物半導體包括第Ⅲ和第Ⅴ族化合物(砷化鎵、磷化鎵等)、第Ⅱ和第Ⅵ族化合物(硫化鎘、硫化鋅等)、氧化物(錳、鉻、鐵、銅的氧化物),
以及由Ⅲ-Ⅴ族化合物和Ⅱ-Ⅵ族化合物組成的固溶體(鎵鋁砷、鎵砷磷等)。除上述晶態半導體外,還有非晶態的玻璃半導體、有機半導體等。
考點 導體、絕緣體的判斷【典例】小東在安裝如圖所示的電路裝置時,發現導線不夠長。他用下列哪個物體將A、B兩點連接后,按下開關,燈泡卻始終無法發亮(　　)A.塑料直尺 B.石墨圓棒C.鋼制刀叉 D.銀質筷子
【思路導引】【精講精析】選A。本題考查了導體和絕緣體的判斷。不容易導電的物體叫絕緣體,常見絕緣體中包括:玻璃、陶瓷、塑料、各種油等;容易導電的物體叫導體,常見的導體:各種金屬、石墨、以及酸堿鹽的溶液等。石墨、鋼、銀是導體,塑料是絕緣體,故選A。
【方法歸納】導體、絕緣體的判斷
1.圖中標出了制成鉛筆的幾種材料,通常條件下屬于導體的是 　(　　)A.木材、橡皮 B.石墨、金屬C.木材、金屬 D.石墨、橡皮【解析】選B。本題考查了導體、絕緣體的判斷。一般情況下木材、橡皮是絕緣體;石墨、金屬是導體。
2.導體容易導電是由于(　　)A.導體中存在大量的自由電子B.導體中存在大量的自由電荷C.導體中存在大量的自由離子D.導體中存在大量的帶電粒子
【解析】選B。本題考查了導體導電的實質。電流是由電荷的定向移動形成的,而這些電荷必須是自由電荷。所謂自由電荷,就是在物體內部可以自由移動的電荷,當受到電壓推動力以后,這些自由電荷就會發生定向移動形成電流。導體內部有大量的自由電荷,導體之所以容易導電,靠的就是這些自由電荷。金屬導電依靠的是帶負電的自由電子。
3.隨著科技發展,新材料、新技術不斷服務于人們的生活,許多電子設備用到熱敏電阻、光敏電阻等電路元件,它們是用下列哪種材料制成的(　　)A.導體　 　B.絕緣體 　　C.超導體　 　D.半導體【解析】選D。本題考查半導體的知識。利用半導體材料可制作二極管和三極管,這些半導體材料的導電性能受溫度、壓力、光照等外界因素的影響,利用它們這個特性制作的元件被廣泛地應用于自動控制設備中。
4.物理知識在日常的生產生活中有著廣泛的應用,下列說法正確的是(　　)A.電工用的尖嘴鉗鉗柄通常裝有橡膠套,主要是為了使勁握鉗柄時手不至于太疼B.電線的芯線外面包一層塑料,主要是為了保護里面的芯線不受腐蝕C.手機的備用電池不能與硬幣放一起,主要是為了防止電池被硬幣短路而損壞D.有些電學實驗室鋪有摻雜著金屬絲的地毯,主要是為了增加地毯強度
【解析】選C。電工用的尖嘴鉗鉗柄上裝橡膠套,是因?yàn)橄鹉z是絕緣體,主要是為了使用時防止觸電;電線外包一層塑料,是因?yàn)樗芰鲜墙^緣體,防止電線漏電,或人觸電;電學實驗室鋪的地毯里摻雜金屬絲,是因?yàn)榻饘俳z是導體,目的是防止地毯帶電或電器設備漏電,故A、B、D都不對。硬幣是導體,與手機電池放在一起容易使手機電池正、負極相連而造成短路,損壞電池,故C正確。
5.電燈是家庭電路中常見的照明電器。燈泡的外殼和燈芯都是用玻璃制成的,它們是利用了玻璃的　　　　性能。若將玻璃燈芯接入如圖所示的電路中,當玻璃燈芯升高到一定溫度時,小量程電流表的指針　　　　(選填“會”或“不會”)發生偏轉,此現象說明___________________________________________________。
【解析】本題考查了導體和絕緣體的區別及聯系。燈泡的外殼和燈芯都是用玻璃制成的,它們是利用了玻璃絕緣的性質。用酒精燈加熱時,溫度升高,玻璃變成了導體,電路形成通路,電流表的指針發生偏轉。答案:絕緣　會　導體和絕緣體之間無絕對界限
6.如圖所示開關中,進線座、出線座、閘刀、熔絲等都是導體,　　　　和　　　　都是絕緣體。
【解析】本題考查了導體和絕緣體的辨別。進線座、出線座、閘刀、熔絲等是導體;手柄、瓷底、膠木蓋等是絕緣體。答案:膠木蓋、瓷底、手柄(任選兩個)
7.發光二極管是一種特殊的二極管,它在電路圖中的符號為“ ”。為研究二極管的某種特性,小明同學設計了如圖所示的實驗。實驗中發現,按圖示電路圖連好電路,閉合開關,發光二極管亮,若將電池正、負極調換,再閉合開關,發光二極管不亮,這可以說明:__________________________________。
【解析】本題考查二極管的特性,其流程圖如下:發光二極管按圖示的方式接入電路時,閉合開關,發光二極管亮,表明有電流通過二極管,將電池正、負極調換,再閉合開關,發光二極管不亮,表明沒有電流通過二極管,由此可知,二極管具有單向?qū)щ娦?。答?二極管具有單向?qū)щ娦?br/>8.課堂上老師出示了“塑料棒、鉛筆芯、玻璃棒、鐵線”四個物體,要求同學們先判斷出哪兩個物體屬于導體,然后利用下列實驗器材設計一個實驗來比較這兩個導體電阻的大小。實驗器材有:電流表、電源、開關各一個、導線若干。
(1)四個物體中屬于導體的是　　　　;(2)請?jiān)谔摼€框中畫出你設計的實驗電路圖;(3)簡要說明實驗操作方法。
【解析】本題考查了導體的判斷以及比較不同物體電阻大小的關系。(1)鉛筆芯(主要成分是石墨)和鐵線是導體;(2)把鉛筆芯或鐵線與定值電阻串聯,用電流表測量電路的電流,設計的電路圖如下:
(3)①按照設計圖連接好電路;②將鉛筆芯接入電路的點M和點N上,記錄電流表的示數;③將鐵線接入電路的點M和點N上,記錄電流表的示數;④比較兩次電流表的示數,分析兩導體電阻的大小。
答案:(1)鉛筆芯(主要成分是石墨)和鐵線(2)如圖所示
