第十五章電流和電路 總復習優質課件

這是一份第十五章電流和電路 總復習優質課件，共26頁。PPT課件主要包含了導體和絕緣體，電流和電路，串聯和并聯，電學實物圖畫電路圖，中考真題賞析，課堂互動，圖55，課后鞏固等內容，歡迎下載使用。

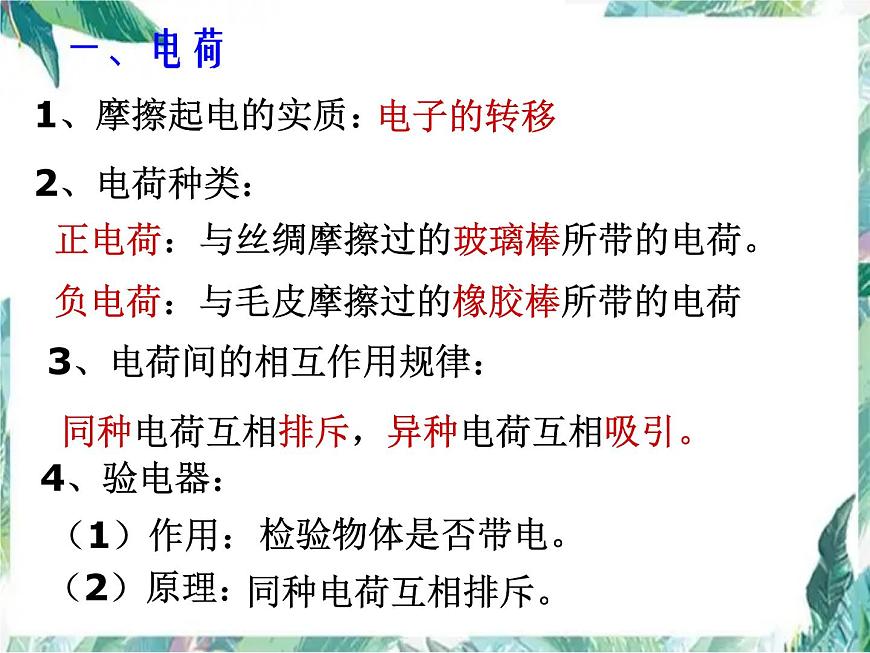

正電荷：與絲綢摩擦過的玻璃棒所帶的電荷。
負電荷：與毛皮摩擦過的橡膠棒所帶的電荷
3、電荷間的相互作用規律：
同種電荷互相排斥，異種電荷互相吸引。

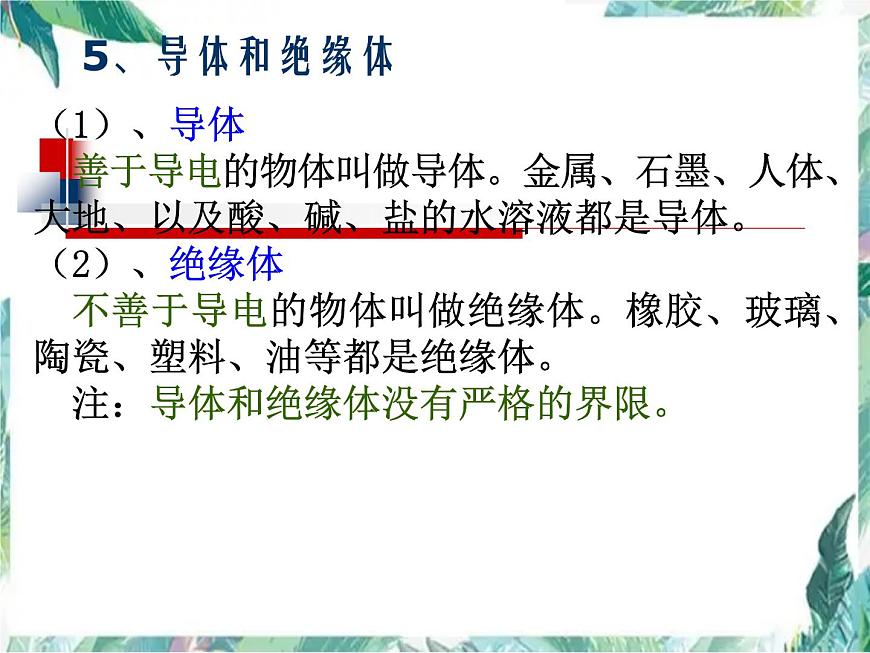

（1）、導體 善于導電的物體叫做導體。金屬、石墨、人體、大地、以及酸、堿、鹽的水溶液都是導體。（2）、絕緣體 不善于導電的物體叫做絕緣體。橡膠、玻璃、陶瓷、塑料、油等都是絕緣體。 注：導體和絕緣體沒有嚴格的界限。

1、電流 電荷的定向移動，就形成了電流。 2、電流方向： 在電路中電流沿著電源的“正極→用電器→負極”的方向流動。
正電荷定向移動的方向規定為電流的方向。
3、電路和電路圖 電源、用電器、開關、用導線連接起來就組成了電路。 把電源、用電器、開關、導線用符號代表畫出來的電路就是電路圖。
1、串聯 串聯電路中只要有一處斷開，所有用電器都沒有電流通過。
1、電流的單位 電流通常用字母I表示，它的單位有： 安培(A)、毫安(mA)、微安(μA) 1A=103mA 1mA=103μA 1A=106μA
2、電流表 電路中的電流可以用電流表測量。電流表用符號“?”表示。
電流表的使用方法： ①電流表必須串聯在被測電路中；
②電流必須從“+”接線柱流進去，從“一”接線柱流出來；(正進負出)
③被測電流不能超過電流表的量程； ④絕不允許不經過用電器而把電流表直接連在電源兩極上。
發生的原因及如何處理？
（1）、串聯電路中的電流 串聯電路中，各處電流相等。如圖3-3，則I=I1=I2 （2）、并聯電路中的電流 并聯電路中，干路的電流等于各支路的電流之和。如圖3-4，則I=I1+I2
3、串、并聯電路中電流的規律：
例1.（11龍東）如圖所示為某賓館的房卡。只有把房卡插入槽中，房間內的燈和插座才能有電。房卡的作用相當于一個 接在干路上。房間里有電燈、電視等用電器，它們是 聯的。
例2.（10泰州）如圖所示是一個簡易“選答器”。一個問題有兩個可選擇的答案，與它們對應的燈分別由兩個按鈕（開關）控制，選擇哪一個答案就按下哪一個按鈕，對應的燈就亮，那么圖2所示各電路圖中符合要求的是( )
1、兩個懸掛著的通草球，相互作用情況如圖5—4所示，那么A球一定是( ) A.帶正電荷B.帶負電荷 C.不帶電D.帶與B球相同的電荷
2、小張家的衛生間按如圖5—5所示的電路安裝了照明燈和換氣扇，它們（ ）A．只能各自獨立工作，而不能同時工作B．只能同時工作，而不能各自獨立工作C．工作時通過的電流一定相等D．工作時兩端的電壓一定相等
3、生活經驗告訴我們，家中的電燈、插座、電視機、電冰箱等電器設備之間的連接方法是 ( )A．一定是串聯 B．一定是并聯 C．可以串聯，也可以是并聯 D．電燈與插座應該串聯，彩電與電冰箱應該并聯
4、如圖5—6所示電路中，當開關S1、S2均閉合后，則（ ）A．L1、L2都能發光 B．L1、L2都不能發光C．Ll能發光，L2不能發光 D．Ll不能發光，L2能發光
5、如圖5—7燈L1和L2是 聯的，閉合開關，如果電流表A1的讀數是1.2A，電流表A2的讀數是0.4A，則通過燈L1的電流為 A，通過燈L2的電流是 A
1、在圖5—12所示的各電路圖中，能反映出Ll 、L2并聯，開關S斷開后L1仍能發光的是( )
A B C D
2、關于電流表的使用，下列說法不正確的是( ) A．電流從電流表的正接線柱流進去，從負接線柱流出來 B．電流表和被測的用電器串聯 C．實驗室用的電流表有三個接線柱兩個量程，使用時用較大的量程比較好 D．電流表不能直接接在電源的兩極上
