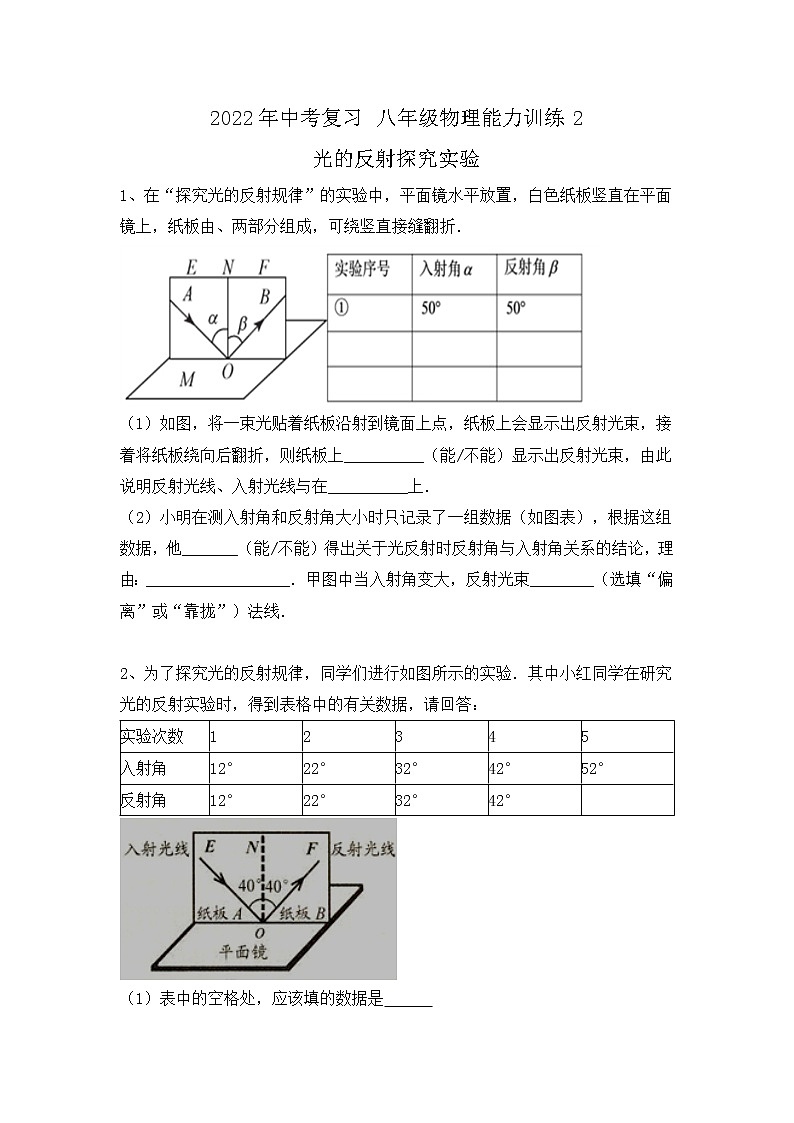

2022年中考物理復習能力訓練2-光的反射探究實驗

這是一份2022年中考物理復習能力訓練2-光的反射探究實驗，共14頁。試卷主要包含了探究光的反射定律．等內容，歡迎下載使用。
1、在“探究光的反射規律”的實驗中，平面鏡水平放置，白色紙板豎直在平面鏡上，紙板由、兩部分組成，可繞豎直接縫翻折．
（1）如圖，將一束光貼著紙板沿射到鏡面上點，紙板上會顯示出反射光束，接著將紙板繞向后翻折，則紙板上__________（能/不能）顯示出反射光束，由此說明反射光線、入射光線與在__________上．
（2）小明在測入射角和反射角大小時只記錄了一組數據（如圖表），根據這組數據，他_______（能/不能）得出關于光反射時反射角與入射角關系的結論，理由：__________________．甲圖中當入射角變大，反射光束________（選填“偏離”或“靠攏”）法線．
2、為了探究光的反射規律，同學們進行如圖所示的實驗．其中小紅同學在研究光的反射實驗時，得到表格中的有關數據，請回答：
（1）表中的空格處，應該填的數據是 實驗次數
1
2
3
4
5
入射角
12°
22°
32°
42°
52°
反射角
12°
22°
32°
42°

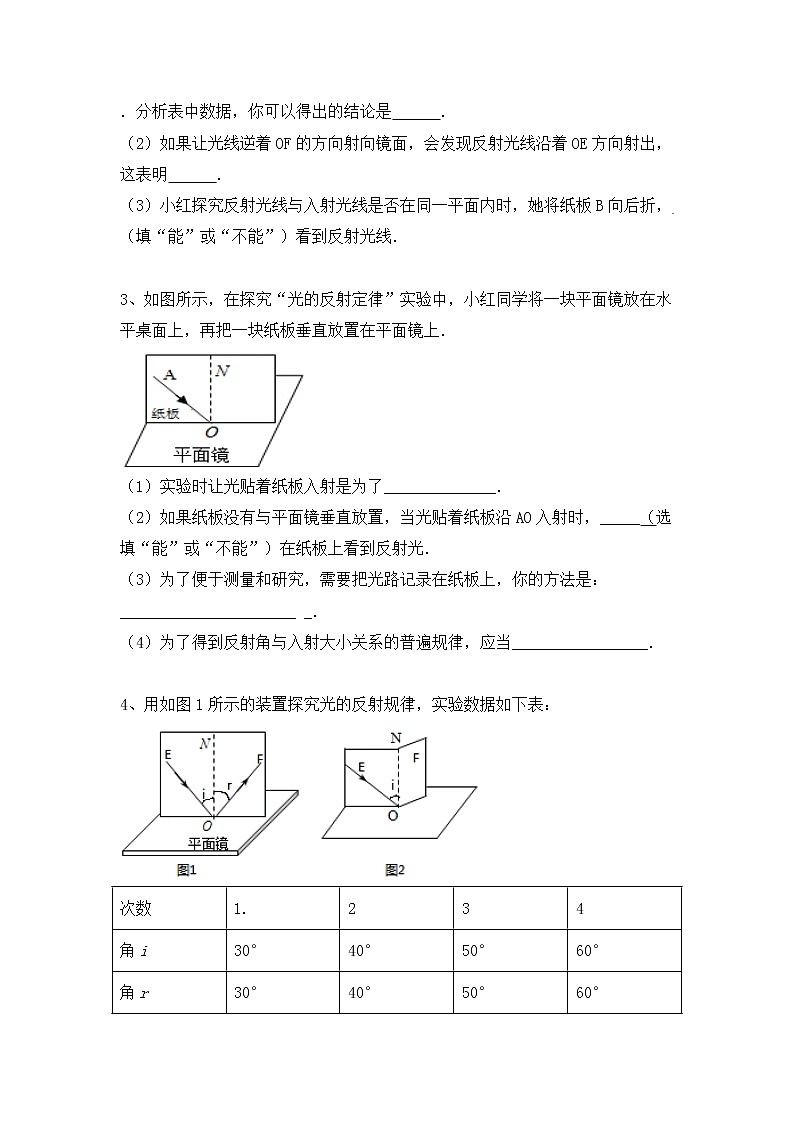

．分析表中數據，你可以得出的結論是 ．
（2）如果讓光線逆著OF的方向射向鏡面，會發現反射光線沿著OE方向射出，這表明 ．
（3）小紅探究反射光線與入射光線是否在同一平面內時，她將紙板B向后折， （填“能”或“不能”）看到反射光線．
3、如圖所示，在探究“光的反射定律”實驗中，小紅同學將一塊平面鏡放在水平桌面上，再把一塊紙板垂直放置在平面鏡上．
（1）實驗時讓光貼著紙板入射是為了______________．
（2）如果紙板沒有與平面鏡垂直放置，當光貼著紙板沿AO入射時，_____（選填“能”或“不能”）在紙板上看到反射光．
（3）為了便于測量和研究，需要把光路記錄在紙板上，你的方法是：______________________ _．
（4）為了得到反射角與入射大小關系的普遍規律，應當_________________．
4、用如圖1所示的裝置探究光的反射規律，實驗數據如下表：
次數
1.
2
3
4
角i
30°
40°
50°
60°
角r
30°
40°
50°
60°

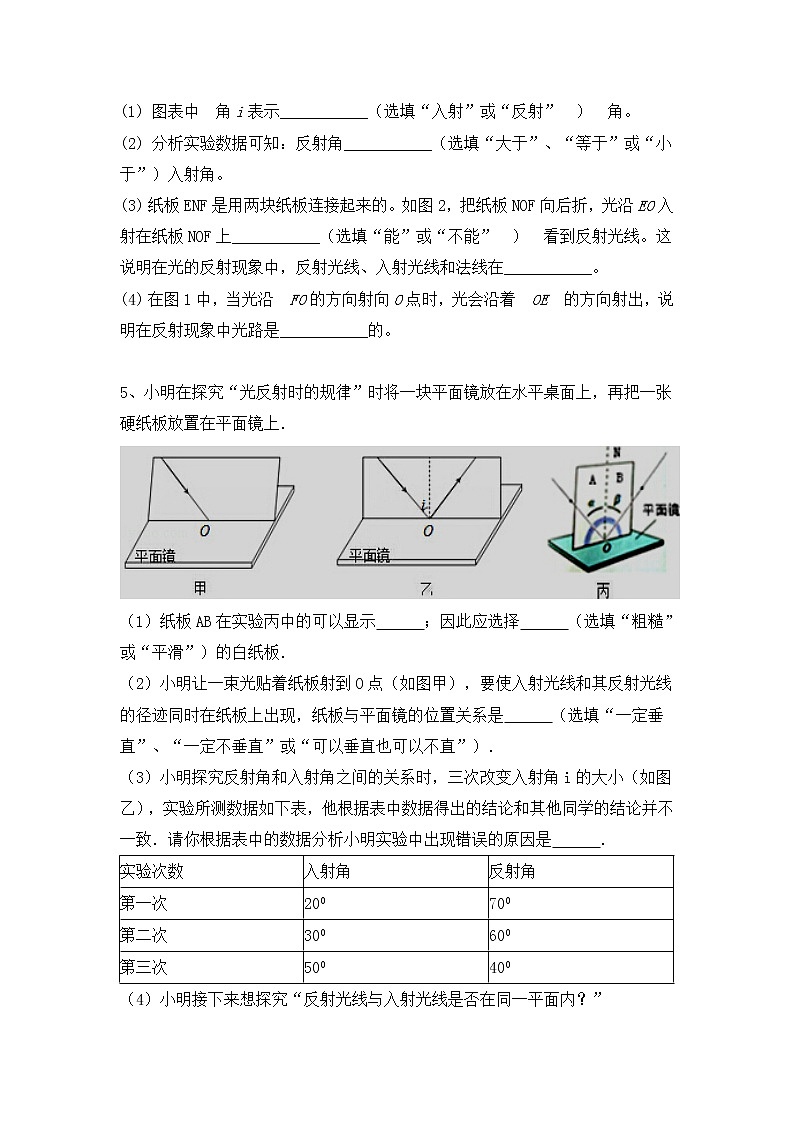

(1) 圖表中 角i表示___________（選填“入射”或“反射” ） 角。
(2) 分析實驗數據可知：反射角___________（選填“大于”、“等于”或“小于”）入射角。
(3) 紙板ENF是用兩塊紙板連接起來的。如圖2，把紙板NOF向后折，光沿EO入射在紙板NOF上___________（選填“能”或“不能” ） 看到反射光線。這說明在光的反射現象中，反射光線、入射光線和法線在___________。
(4) 在圖1中，當光沿 FO的方向射向O點時，光會沿著 OE 的方向射出，說明在反射現象中光路是___________的。
5、小明在探究“光反射時的規律”時將一塊平面鏡放在水平桌面上，再把一張硬紙板放置在平面鏡上．
（1）紙板AB在實驗丙中的可以顯示 ；因此應選擇 （選填“粗糙”或“平滑”）的白紙板．
（2）小明讓一束光貼著紙板射到O點（如圖甲），要使入射光線和其反射光線的徑跡同時在紙板上出現，紙板與平面鏡的位置關系是 （選填“一定垂直”、“一定不垂直”或“可以垂直也可以不直”）．
（3）小明探究反射角和入射角之間的關系時，三次改變?nèi)肷浣莍的大?。ㄈ鐖D乙），實驗所測數據如下表，他根據表中數據得出的結論和其他同學的結論并不一致．請你根據表中的數據分析小明實驗中出現錯誤的原因是 ．
（4）小明接下來想探究“反射光線與入射光線是否在同一平面內？”實驗次數
入射角
反射角
第一次
200
700
第二次
300
600
第三次
500
400
，你認為小明接下來的操作是 ．
6、小明利用如圖所示的實驗裝置，進行“探究光的反射規律”的實驗．
實驗
（1）使入射光以不同大小角度入射進行實驗．測量結果如表所示．由此可得結論：光反射時 ．
（2）將一束光貼著紙板A沿EO射到O點，若將紙板B向前或向后折，目的是探究 ．
（3）若將一束光貼著紙板B沿FO射到O點，光將沿圖中的 方向射出．這說明光反射時，光路具有 性．
（4）當入射光沿著NO方向朝鏡面入射時，反射角為 度．
在光現象分組實驗活動中，兩位同學分別進行了如下探究：
（1）小宇在探究“光的反射規律”時將一塊平面鏡平放在水平桌面上，再把一張硬紙板豎直放在平面鏡上，讓一束光線貼著紙板沿EO方向入射，如圖甲所示；
次數
入射角
反射角
1
30°
30°
2
40°
40°
3
50°
50°
①小宇想探究反射光線、入射光線和法線是否在同一平面內，應將紙板_____（A/B）繞ON向前或向后彎折。
②改變?nèi)肷浣谴笮∽鋈螌?shí)驗后將測得的數據記錄在下表中，根據數據得出結論_____。
③另一同學也把一束光貼著紙板A射到O點（如圖乙所示），但紙板并未與平面鏡垂直，他_____（能/不能）在紙板B上看到反射光線，此時反射光線、入射光線和法線_____（在/不在）同一平面內。
（2）小悅同學在探究“平面鏡成像的特點”時進行如下操作：
①小悅同學將兩根完全相同的蠟燭A、B分別放在玻璃板的兩側，如圖丙所示，此時需要點燃_____（蠟燭A/蠟燭B/蠟燭A和B），再移動蠟燭B，直到看上去它與蠟燭A的像_____，記下像與物的位置；
②移動蠟燭_____（A/B），再次實驗，三次實驗像與物的位置如圖丁所示，通過分析可知像與物到玻璃板的距離_____。
8、探究光的反射定律．
（1）如圖甲，先將平面鏡 A 放在水平桌面上，再經硬紙板 B_______放置在平面鏡 A 上，讓激光緊貼紙板射向 O 點．
次數
入射角
反射角
1
20°
20°
2
40°
40°
3
60°
60°
（2）為了顯示光路，紙板的表面應____（光滑/粗糙）些，在紙板上標出刻度是為了方便測量___的大?。?br>（3）若實驗中想把光的徑跡保留在紙板上以便研究，請你設計一個保留的方法：_______．
（4）接下來老師進行了如圖 乙的演示，先用加濕器使整個教室充滿霧氣，將平面鏡放在一能轉動的水平圓臺上，在柱 M 上固定一紅色激光筆，使其發出的光垂直射向平面鏡上的 O 點，其作用是為了顯示_______的位置，然后打開固定在柱 N 上的綠色激光筆，使綠色激光射向 O 點，出現了如圖 乙所示的情景，老師水平方向緩慢轉動圓臺，當我們觀察到反射光線_______時，可判斷在同一平面內．
9、利用如圖裝置進行“探究光的反射規律”實驗：
（1）將一束光貼著紙板A沿EO射到O點，若將紙板B向前或向后折，此時在紙板B上看不到反射光，這樣做的目的是探究________．
（2）將入射光線EO向法線靠近時，看到反射光線OF________（填“靠近”或“遠離”）法線．
（3）將紙板A、B置于同一平面后，若將一束光貼著紙板B沿FO射到O點，反射光將沿圖中的OE方向射出，說明光在反射時，________．
（4）光屏在實驗中的作用是：①________；②________．
（5）實驗時光屏應如何放置？________．
10、小華利用如圖裝置探究光的反射規律。
（1）將一束光貼著紙板A沿EO射到O點，若將紙板B向前或向后折，在紙板B上看不到反射光線，這是為了探究 。
（2）反射光線和入射光線分居在法線的 。（填“同側”或“異側”）
（3）將紙板A、B置于同一平面后，若將一束光帖著紙板B沿PO射到O點，反射光將沿圖中的OE方向射出，說明在光反射現象中，光路是的 。
（4）光線EO靠攏法線時，反射光線OP 法線；入射光線遠離法線時，反射光線 法線。（選填“靠近”或“遠離”）
（5）入射角為30°時，量得反射角也恰好為30°，小華就此得出：反射角等于入射角，他的結論是否可靠？答： ，理由是： 。
11、“探究光的反射規律”的實驗裝置如圖甲所示，平面鏡放在水平桌面上，標有刻度（圖中未畫出）的白色紙板ABCD能繞垂直于CD的ON軸翻轉，在紙板上安裝一支可在紙板平面內自由移動的激光筆。
（1）實驗前，應將紙板 放置平面鏡上；移動激光筆，使入射光束繞入射點O沿逆時針方向轉動，可觀察到反射光束沿 時針方向轉動；
（2）在紙板前從不同方向可以看到紙板上入射光AO的徑跡，這是因?yàn)楣庠诩埌迳习l(fā)生了 反射；
（3）如圖乙所示，將紙板右半部分繞ON向后翻轉任意角度，發現紙板上均無反射光束呈現，此現象說明了 ；
（4）在圖甲中，若將紙板（連同激光筆）繞CD向后傾斜，此時反射光束 ；
A．仍在紙板上呈現B．被紙板擋住
C．在紙板前方
（5）關于探究“平面鏡成像特點”和“探究光的反射規律”這兩個實驗，下列說法中正確的有
A．這兩個實驗都需要進行多次測量，多次測量的目的相同
B．前者實驗中的玻璃板與桌面垂直，后者實驗中的活動紙板也要與鏡面垂直
C．這兩個實驗中都需要用到刻度尺這個測量工具
D．在探究“平面鏡成像特點”實驗中人看到燭焰在鏡中的像，是由光的反射引起的
12、為了驗證光的反射定律，小華同學準備了一塊平面鏡、一塊畫有法線ON的平整硬紙板、直尺、量角器及鉛筆.
（1）這個實驗還需要的一個重要器材是：_________.
（2）實驗的最后紙板上留下了很多條光路，無法區分哪條反射光線與哪條入射光線對應，為了避免這一問題出現，實驗時應該怎樣做呢?_____________________________ .
（3）如果紙板與平面鏡不垂直，入射光線緊貼著紙板沿紙板照射后將會出現的現象是：在紙板上 __________（選填“能”或“不能”）看到反射光線.
（4）接著，小華又進行如圖甲所示的實驗，讓一束光EO 貼著紙板射到平面鏡上，在紙板上會看到反射光線OF.將紙板沿ON向后折，此時在NOF面上看不到反射光線（如圖乙所示），此實驗現象說明_________________________________.
（5）在圖甲中，如果讓光線逆著OF的方向射向鏡面，會看到反射光線沿著OE方向射出，這表明________________________________.
13、如圖所示，探究光的反射定律時，將一塊平面鏡放在水平桌面上，再把一張硬紙板豎直放在平面鏡上，硬紙板由可以繞ON折轉的E、F兩塊板組成。讓一束光貼著硬紙板左側的E板沿AO方向射到O點，在右側F板上能看到反射光線OB。

(1)實驗時從硬紙板前不同的方向都能看到入射光線，這是因?yàn)楣庠谟布埌迳习l(fā)生了______（選填“鏡面”或“漫”）反射，其中硬紙板的作用______；
(2)若將F板向后折轉一定的角度，則在F板上不能看到反射光線，此時反射光線和入射光線______（選填“在”或“不在”）同一平面內；
(3)如果將光線沿著BO方向射向平面鏡時，反射光線沿著OA方向射出，這說明在光的反射現象中，光路是 ______；
(4)為了精確探究光的反射規律，除了圖中的器材，還需要刻度尺和______；
(5)某同學的實驗數據如表所示，其中第4次實驗數據測錯了，原因可能是將反射光線與 ______的夾角當成了反射角。
實驗次數
1
2
3
4
5
6
入射角
60°
50°
40°
30°
20°
0°
反射角
60°
50°
40°
60°
20°
0°
答案
不能 同一平面
不能
一次實驗具有很大的偶然性
偏離
（1）52°；
在光的反射現象中，反射角等于入射角；
在反射時，光路是可逆的；
（3）不能．
（1）顯示光路；
（2）不能；
用筆在紙板上沿著光路將其描畫下來；
（4）改變?nèi)肷浣嵌啻芜M(jìn)行實驗;
（1）入射
等于
不能 同一平面內
可逆
5、（1）光的傳播路徑；粗糙；
（2）一定垂直；
（3）錯將反射光線與鏡面的夾角當作反射角；
（4）將板B沿ON向后折（向前折），看其上是否仍有反射光線．
6、（1）反射角等于入射角；
（2）反射光線是否與入射光線和法線在同一平面上；
（3）OE；可逆；
（4）0．（1）①B；
②反射角等于入射角；
③不能；在；
①蠟燭A；完全重合；
②A；相等
豎直 粗糙
反射角和入射角
用筆描出入射光線和反射光線的路徑
法線
入射綠光、入射紅光和反射綠光看起來重合
反射光線、入射光線和法線是否在同一平面內
靠近
光路是可逆的
顯示光的傳播路徑
探究入射光線、反射光線、法線是否共面
光屏與鏡面垂直．
（1）反射光線、入射光線、法線是否在同一平面內；
（2）異側；
（3）可逆；
（4）靠攏（靠近）；遠離；
（5）不可靠；多次測量總結結論，避免結論偶然性。
（1）豎直；順；
（2）漫；
（3）反射光線、入射光線、法線在同一平面內；
（4）C；
（5）ABD。
（1）光源；
（2）給對應的入射光線和反射光線編號 ；
不能；
入射光線，法線，反射光線在同一平面內；
（5）光路具有可逆性;
（1）漫 顯示光路
在
可逆
量角器
鏡面
