通用技術一 控制課前預習ppt課件

這是一份通用技術一 控制課前預習ppt課件，共15頁。PPT課件主要包含了知識回顧，基極base，發射極emitter，集電區，發射區，集電結，發射結，實踐探究，輕松一刻，思考Uce的作用等內容，歡迎下載使用。
集電極 cllectr

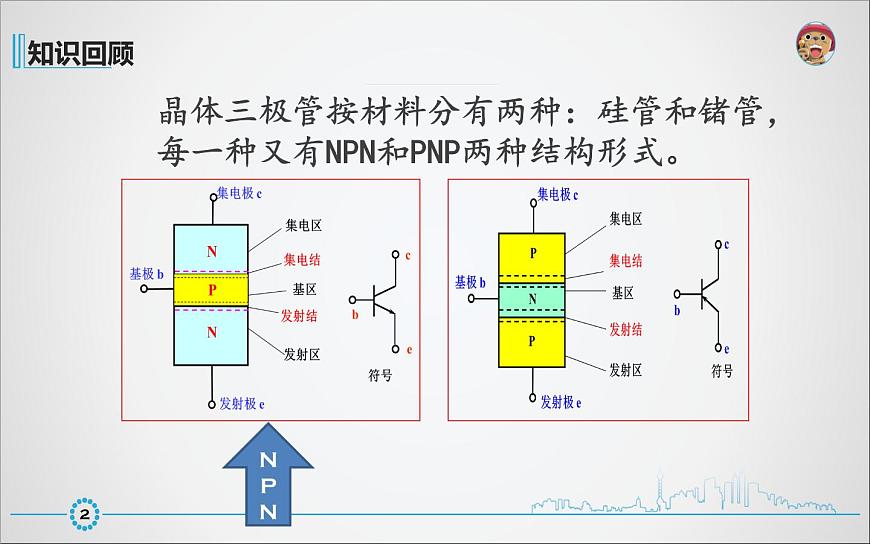

晶體三極管按材料分有兩種：硅管和鍺管，每一種又有NPN和PNP兩種結構形式。

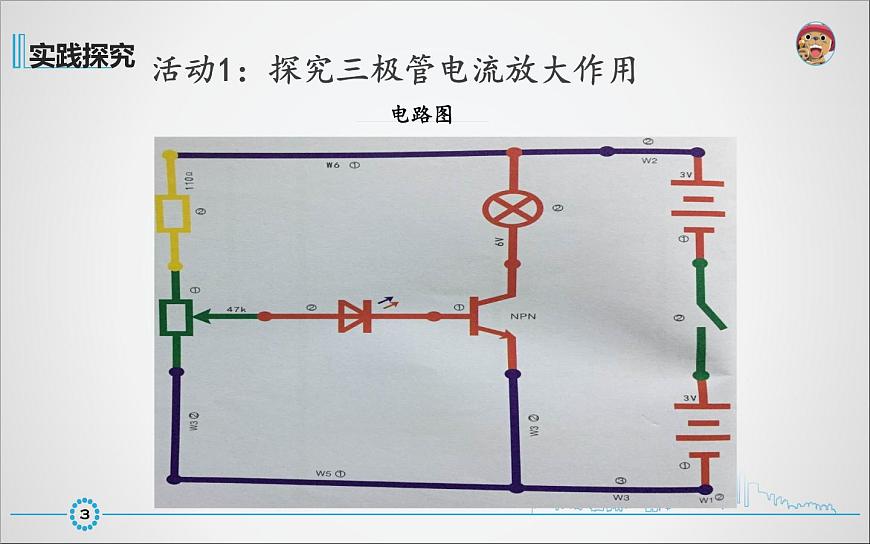

活動1：探究三極管電流放大作用

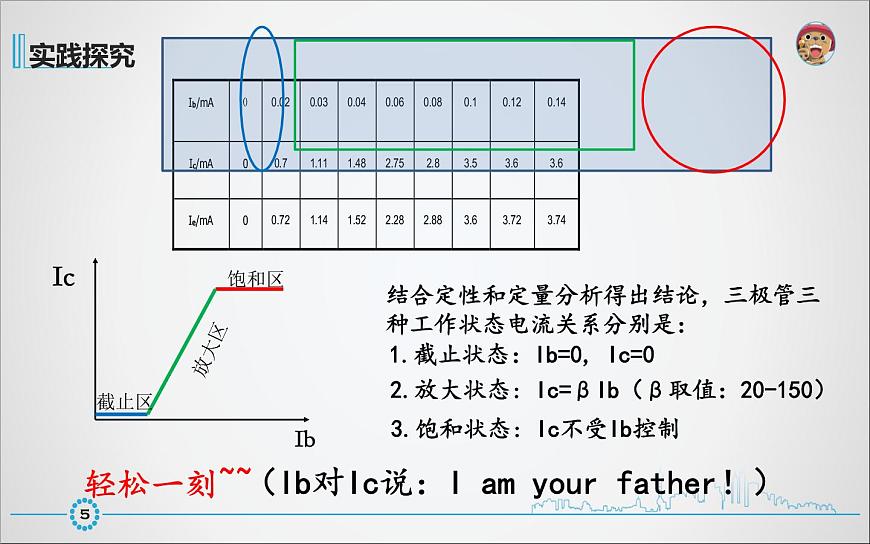

（Ib對Ic說：I am yur father?。?br/>結合定性和定量分析得出結論，三極管三種工作狀態電流關系分別是：
1.截止?fàn)顟B(tài)：Ib=0, Ic=0
2.放大狀態: Ic=βIb（β取值：20-150）
3.飽和狀態: Ic不受Ib控制

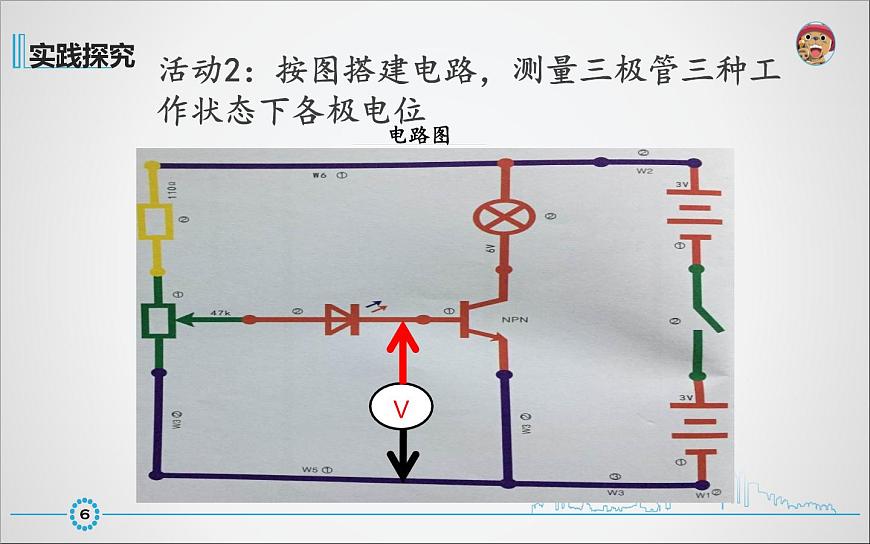

活動2：按圖搭建電路，測量三極管三種工作狀態下各極電位
活動2：測量三極管三種工作狀態下b、c、e點電位，完成下表。
三種工作狀態下三極管“兩結”正偏反偏情況：
1.截止?fàn)顟B(tài)：Ube
