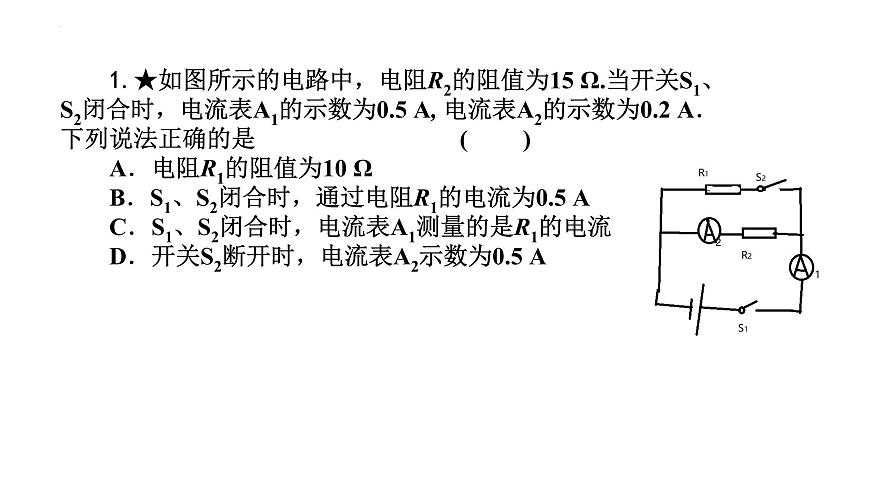

1.★如圖所示的電路中，電阻R2的阻值為15 Ω.當開關S1、S2閉合時，電流表A1的示數為0.5 A, 電流表A2的示數為0.2 A．下列說法正確的是(　 　)A．電阻R1的阻值為10 ΩB．S1、S2閉合時，通過電阻R1的電流為0.5 AC．S1、S2閉合時，電流表A1測量的是R1的電流D．開關S2斷開時，電流表A2示數為0.5 A

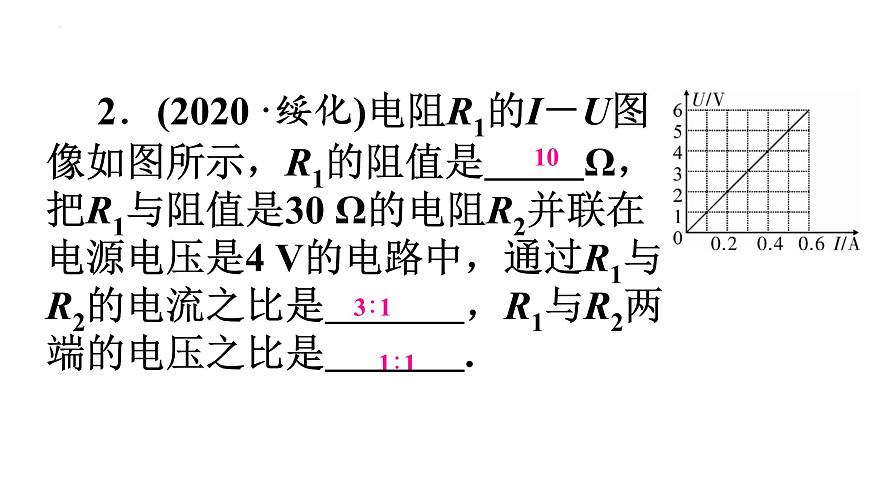

2．(2020·綏化)電阻R1的I－U圖像如圖所示，R1的阻值是　 　Ω，把R1與阻值是30 Ω的電阻R2并聯在電源電壓是4 V的電路中，通過R1與R2的電流之比是　 　 　，R1與R2兩端的電壓之比是　 　 　.

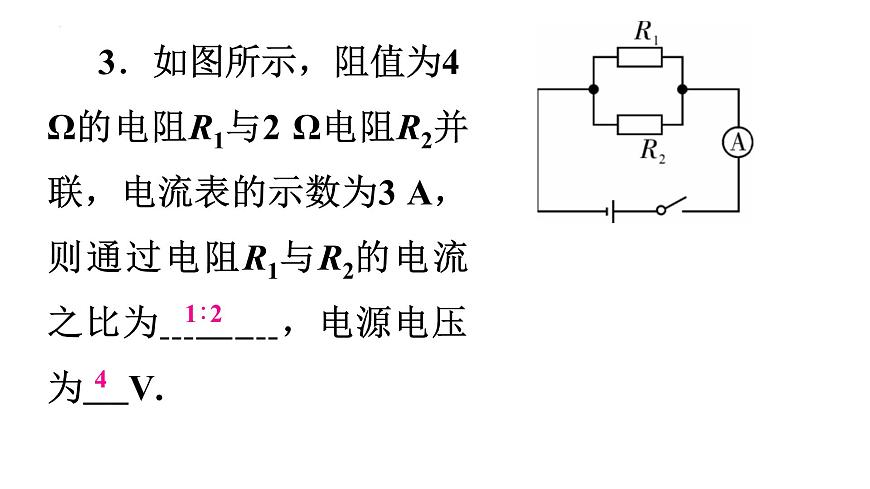

3．如圖所示，阻值為4 Ω的電阻R1與2 Ω電阻R2并聯，電流表的示數為3 A，則通過電阻R1與R2的電流之比為 　 ，電源電壓為 V.

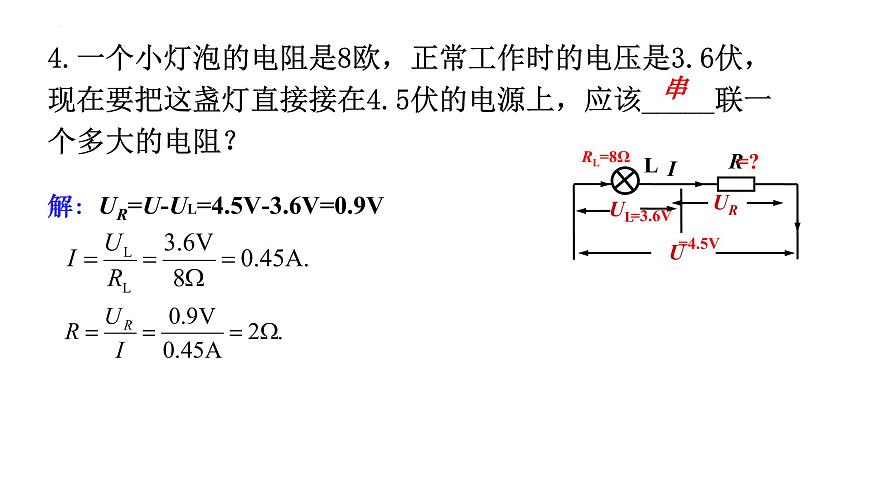

4.一個小燈泡的電阻是8歐，正常工作時的電壓是3.6伏，現在要把這盞燈直接接在4.5伏的電源上，應該_____聯一個多大的電阻？
解：UR=U-UL=4.5V-3.6V=0.9V

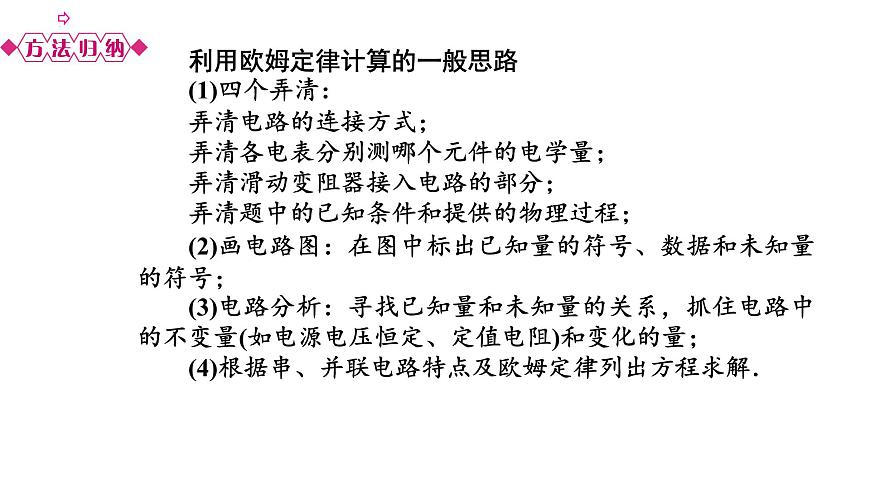

利用歐姆定律計算的一般思路(1)四個弄清：弄清電路的連接方式；弄清各電表分別測哪個元件的電學量；弄清滑動變阻器接入電路的部分；弄清題中的已知條件和提供的物理過程；
(2)畫電路圖：在圖中標出已知量的符號、數據和未知量的符號；(3)電路分析：尋找已知量和未知量的關系，抓住電路中的不變量(如電源電壓恒定、定值電阻)和變化的量；(4)根據串、并聯電路特點及歐姆定律列出方程求解．
A．當電阻乙兩端電壓為2.5 V時，它的阻值和甲的阻值相等B．圖b中，當電壓U為3 V時，乙的電阻為5 ΩC．圖c中，當電壓U為2 V時，干路總電流為0.6 AD．圖c中，在電壓U從0增大到2.5 V的過程中，通過甲、乙兩電阻的電流之差先變大后變小

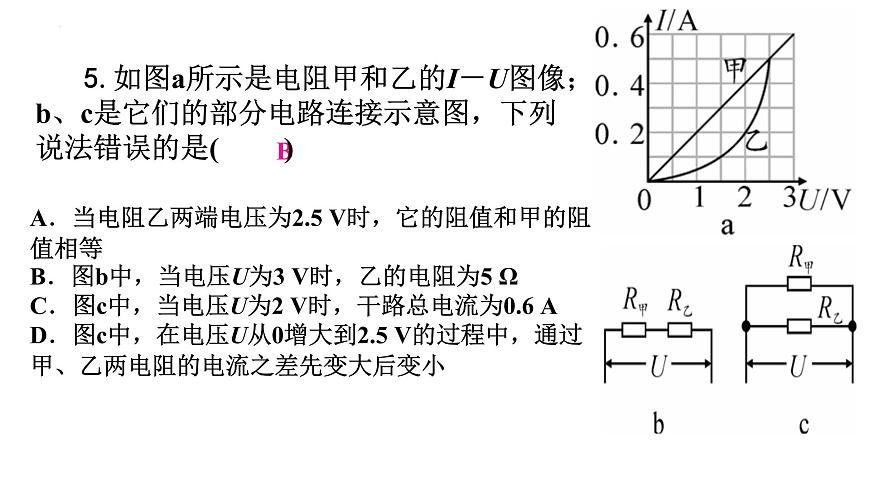

5.如圖a所示是電阻甲和乙的I－U圖像；b、c是它們的部分電路連接示意圖，下列說法錯誤的是(　 　)

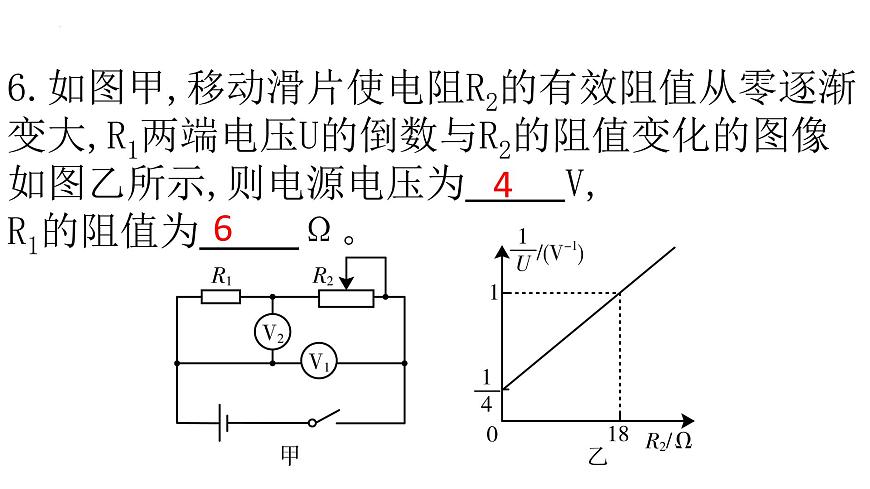

6.如圖甲,移動滑片使電阻R2的有效阻值從零逐漸變大,R1兩端電壓U的倒數與R2的阻值變化的圖像如圖乙所示,則電源電壓為 V,R1的阻值為 Ω。
7．如圖所示的電路中，電源電壓恒定不變，已知R1＝3R2.當S1閉合，S2斷開時，電壓表示數為3 V，電流表示數為0.4 A，電阻R1為　 　Ω；當S1斷開，S2閉合時，電流表示數為　 　 　A.
(1)正確分析I－U圖像的一般步驟為：①看清圖像中橫坐標、縱坐標所表示的物理量．②弄清坐標上的分度值．③明確圖像所表達的物理意義，利用圖像的交點坐標、斜率等進行分析、推理、判斷和計算．若為一條直線，表示在電阻一定的條件下，電流與電壓成正比，若為一條曲線，表示導體的電阻隨電壓和電流的增大而增大．
(2)利用I－U圖像中的已知點的坐標，根據R＝可以求電阻的大小，也可以已知通過電阻的電流大小在圖中找出對應的電阻分壓，同理也可以通過已知電壓求電流，還可以通過比較斜率的大小來比較不同電阻的大?。?br/>例：圖示為“研究小燈泡燈絲的阻值變化特點”的電路圖．實驗所選用的器材均能符合實驗要求，其中部分器材的規格如下：小燈泡(額定電壓3.8 V，額定電流0.32 A)；電壓表(量程3 V，內阻3 000 Ω)；電流表(量程500 mA，內阻0.5 Ω)，定值電阻R0(阻值1 000 Ω)．按電路圖連接好電路，閉合開關，調節滑動變阻器的滑片至某一位置時，發現電壓表的示數為2.7 V，電流表的示數為315 mA，求此時(1)小燈泡兩端的電壓；(2)通過小燈泡的電流；(3)小燈泡燈絲的阻值．
例兩只定值電阻,R1標有“10Ω　1 A”,R2標有“15Ω　0.6 A”,把它們串聯在同一電路中, 電路中允許通過的最大電流為　　　A;若并聯使用時，電路兩端允許加的最大電壓為　　　V。
歐姆定律計算（極值法）
1、根據標定量算出額定值。
若是串聯電路電流相同，最大電流取小的額定電流。若是并聯電路電壓相同，最大電壓取小的額定電壓。
3、再根據歐姆定律計算所求量等。
例如圖甲為濕度表的簡化工作原理圖, 電源電壓恒為6V,定值電阻R0=5Ω,R為濕敏電阻,其阻值R隨環境濕度RH的變化如圖乙所示,電壓表 量程為“0~3V”,電流表量程為“0~0.6A”。閉合開關S,在保證兩表安全的情況下:
解: 由電路圖可知,R0與R串聯。 由右圖知,電流表示數變大
(1)環境濕度增加, 電流表的示數 。
(2)當電路中電流表的示數為400 mA 時, 電阻R 的阻值為多少?
(3)環境濕度為60 %時,電壓表的示數為多少?
