初中物理蘇科版九年級全冊3 歐姆定律第4課時一課一練

這是一份初中物理蘇科版九年級全冊3 歐姆定律第4課時一課一練，共7頁。

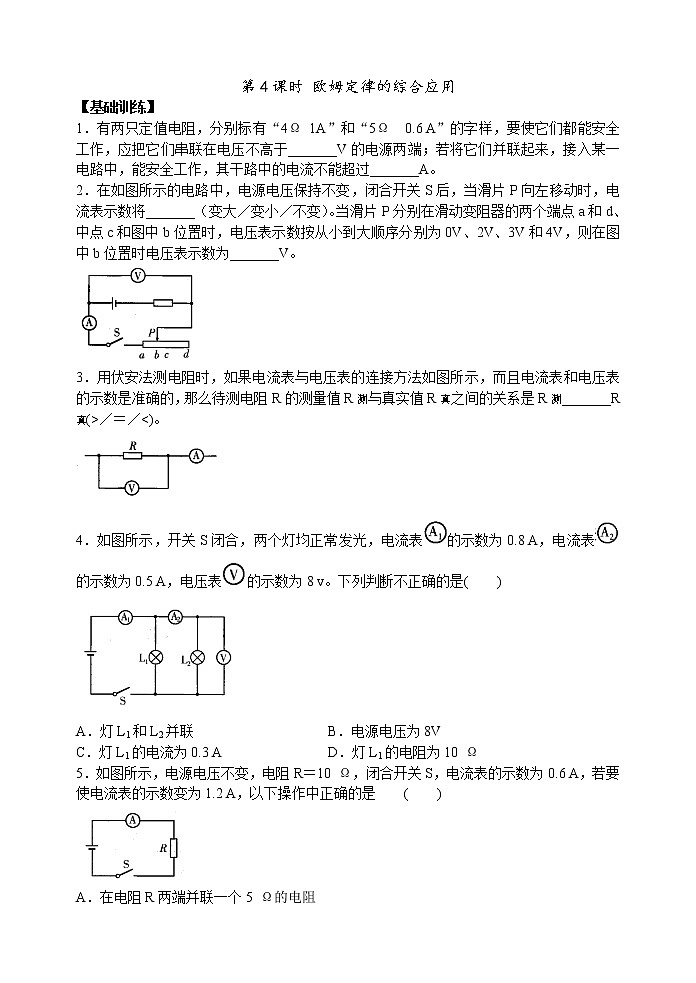

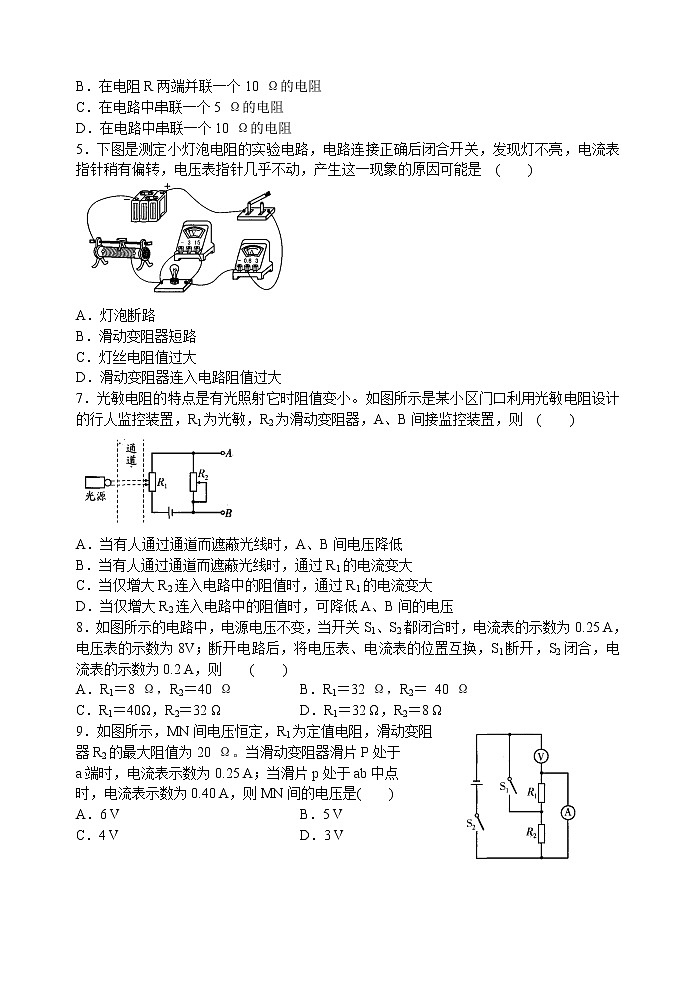

第4課時 歐姆定律的綜合應用【基礎訓練】1．有兩只定值電阻，分別標有“4Ω 1A”和“5Ω  0.6 A”的字樣，要使它們都能安全工作，應把它們串聯在電壓不高于_______V的電源兩端；若將它們并聯起來，接入某一電路中，能安全工作，其干路中的電流不能超過_______A。2．在如圖所示的電路中，電源電壓保持不變，閉合開關S后，當滑片P向左移動時，電流表示數將_______（變大／變小／不變）。當滑片P分別在滑動變阻器的兩個端點a和d、中點c和圖中b位置時，電壓表示數按從小到大順序分別為0V、2V、3V和4V，則在圖中b位置時電壓表示數為_______V。3．用伏安法測電阻時，如果電流表與電壓表的連接方法如圖所示，而且電流表和電壓表的示數是準確的，那么待測電阻R的測量值R測與真實值R真之間的關系是R測_______R真(>／＝／<)。4．如圖所示，開關S閉合，兩個燈均正常發光，電流表的示數為0.8 A，電流表的示數為0.5 A，電壓表的示數為8 v。下列判斷不正確的是(    )A．燈L1和L2并聯        B．電源電壓為8VC．燈L1的電流為0.3 A      D．燈L1的電阻為10 Ω5．如圖所示，電源電壓不變，電阻R＝10 Ω，閉合開關S，電流表的示數為0.6 A，若要使電流表的示數變?yōu)?/span>1.2 A，以下操作中正確的是    (    )A．在電阻R兩端并聯一個5 Ω的電阻B．在電阻R兩端并聯一個10 Ω的電阻C．在電路中串聯一個5 Ω的電阻D．在電路中串聯一個10 Ω的電阻5．下圖是測定小燈泡電阻的實驗電路，電路連接正確后閉合開關，發現燈不亮，電流表指針稍有偏轉，電壓表指針幾乎不動，產生這一現象的原因可能是  (    )A．燈泡斷路B．滑動變阻器短路C．燈絲電阻值過大D．滑動變阻器連入電路阻值過大7．光敏電阻的特點是有光照射它時阻值變小。如圖所示是某小區門口利用光敏電阻設計的行人監控裝置，R1為光敏，R2為滑動變阻器，A、B間接監控裝置，則  (    )A．當有人通過通道而遮蔽光線時，A、B間電壓降低B．當有人通過通道而遮蔽光線時，通過R1的電流變大C．當僅增大R2連入電路中的阻值時，通過R1的電流變大D．當僅增大R2連入電路中的阻值時，可降低A、B間的電壓8．如圖所示的電路中，電源電壓不變，當開關S1、S2都閉合時，電流表的示數為0.25 A，電壓表的示數為8V；斷開電路后，將電壓表、電流表的位置互換，S1斷開，S2閉合，電流表的示數為0.2 A，則    (    )A．R1＝8 Ω，R2＝40 Ω      B．R1＝32 Ω，R2＝ 40 ΩC．R1＝40Ω，R2＝32 Ω        D．R1＝32 Ω，R2＝8 Ω9．如圖所示，MN間電壓恒定，R1為定值電阻，滑動變阻器R2的最大阻值為20 Ω。當滑動變阻器滑片P處于a端時，電流表示數為0.25 A；當滑片p處于ab中點時，電流表示數為0.40 A，則MN間的電壓是(    )A．6 V                       B．5 VC．4 V                         D．3 V10．如圖所示的電路中，R1為0～20 Ω的滑動變阻器，電阻R2＝2.4 Ω，電源電壓為6V，電流表A1的量程為0~0.6 A，電流表A的量程為0～3 A。(1)在開關S閉合前，應將滑動變阻器的滑片P放在_______（左／右）端。(2)為了保證兩個電流表都能正常工作，在開關S閉合后，滑動變阻器接入電路的阻值范圍應為多少歐姆？    【提優拔尖】11．如圖所示的電路中，R2＝4 Ω，某同學在實驗過程中，閉合開關S后，只記錄了三只電表的示數，但漏記了單位，記下的一組數據分別是4、1、3（電流單位是A，電壓?jiǎn)挝皇?/span>V），這位同學所用的電源電壓為_______V，R1的電阻值為_______Ω。12．如圖所示，電壓U恒定為8V，R1＝12 Ω。滑動變阻器的滑片P從一端滑到另一端的過程中，電壓表的示數從3V變到6V，則R2的阻值為_______Ω，滑動變阻器的最大阻值為_______Ω。13．如圖所示，電路中電源電壓恒定，電流表的量程是0～3 A，電阻R2的阻值是12 Ω。當S閉合，將滑片P滑到滑動變阻器的中點時，電流表的示數為1.5 A；將滑片P滑到最右端b點時，電流表的示數為1A。則電源電壓是_______V，允許滑動變阻器接入電路中的電阻最小值是_______Ω。14．如圖所示，電源電壓保持不變，表①②③是電流表或電壓表，滑動變阻器R2的滑片P位于中點，閉合開關S后，三只電表均有示數，當滑片P向左移動時，下列說法正確的是    (    )A．若電阻串聯，①③是電壓表，則表②示數變大B．若電阻串聯，①③是電壓表，則表②示數變小C．若電阻并聯，②③是電流表，則表①示數變小D．若電阻并聯，①③是電流表，則表②示數變大15．如圖所示的電路中，R1、R2均為定值電阻，電源電壓不變，閉合開關S1、S2，兩電表均有示數；再斷開開關S2，關于電壓表、電流表斷開后示數的變化情況有下列幾種說法，其中正確的是    (    )A．電流表示數不變，電壓表示數變小B．電流表示數變小，電壓表示數變大C．電流表示數變小，電壓表與電流表示數的比值變大D．電壓表示數變小，電壓表與電流表示數的比值不變16．如圖所示的電路中，電源電壓不變，R0為定值電阻，R為滑動變阻器，閉合開關后，在滑動變阻器的滑片P向左移動過程中    (    )A．電壓表V的示數變大     B．電流表A1的示數變大C．電流表A，的示數變小    D．燈泡的亮度變小17．如圖所示的電路中，電源電壓U＝4.5 V，且保持不變，定值電阻R1＝5 Ω，滑動變阻器R2最大阻值為20 Ω，電流表量程為0～0.6 A，電壓表量程為0~3 V。為保護電表，變阻器接入電路的阻值范圍是  (    )A．0~10 Ω                    B．0~20 ΩC．2.5 Ω~20 Ω               D．2.5 Ω~10 Ω18．在如圖所示的電路中，電源電壓為6V且恒定，電流表的量程為0~0.6 A，電壓表的量程為0~3 V，燈L1和L2的電阻分別為20 Ω和30 Ω，滑動變阻器R的規格為“50 Ω  1.5 A”。不計溫度對燈絲電阻的影響，求：(1)滑動變阻器的滑片P放在a端時，閉合開關S1、S2、S3后，電壓表和電流表的讀數；(2)若兩燈中只允許一盞燈工作，且要求電路元件安全使用，在滑片移動過程中，電流表的最小示數是多少？        19．如圖甲所示是某生產流水線的產品輸送及計數裝置示意圖。其中S為一激光源，R1為光敏電阻，無光照射時，阻值為R；有光照射時，阻值為，R2為定值保護電阻，a、b間接一“示波器”（示波器的接入不影響電路）。每當產品從傳送帶上通過S與R1之間時，射向光敏電阻的光線會被產品擋住。光敏電阻兩端的電壓隨時間變化的圖象，可由示波器顯示出來。若運送某一產品時，示波器顯示的電壓隨時間變化的圖象如圖乙所示。(1)按照這樣的速度，平均每小時有多少產品被輸送并計數？(2)求電阻R1在無光照射和有光照射時，通過R1的電流之比。(3)求電源電壓。     20．為鍛煉身體，小明利用所學物理知識設計了一個電子拉力計，原理圖如圖甲所示。硬質彈簧右端和金屬滑片P固定在一起（彈簧的電阻不計，P與R1間的摩擦不計）。定值電阻R0＝5 Ω，a、b是一根長5 cm的均勻電阻絲，阻值R1＝25 Ω，電源電壓U＝3 V，電流表的量程為0～0.6 A。(1)小明在電路中連入R0的目的是____________________________。(2)當拉環不受拉力時，滑片P處于a端，閉合開關后，電流表的讀數為_______A。(3)已知該彈簧伸長的長度△L與所受拉力F間的關系如圖乙所示。通過計算說明，開關S閉合后，當電流表指針指在0.3 A處，作用在拉環上水平向右的拉力為多大？          參考答案1．5.4  1.352．變大  23．<4—9  DBDADD10．(1)右  (2)12 Ω ~20 Ω11．4  212．4  1613．6  2.414—17  ADCD18．(1)0.5 A  (2)0.1 A19．(1)6000個  (2)  (3)6V20．(1)保護電路  (2)0.1  (3)400 N
