粵教版 (2019)選擇性必修 第二冊第二節 描述交變電流的物理量同步測試題

這是一份粵教版 (2019)選擇性必修 第二冊第二節 描述交變電流的物理量同步測試題，共9頁。試卷主要包含了選擇題，填空題，綜合題等內容，歡迎下載使用。

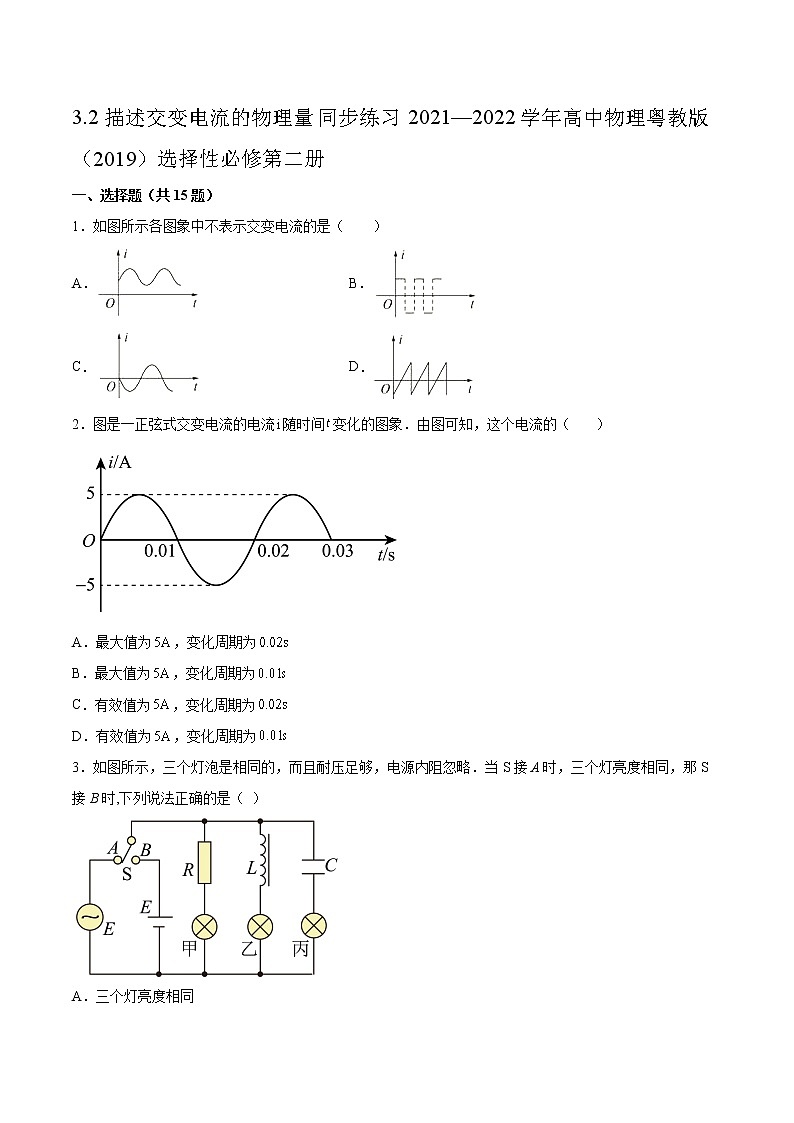

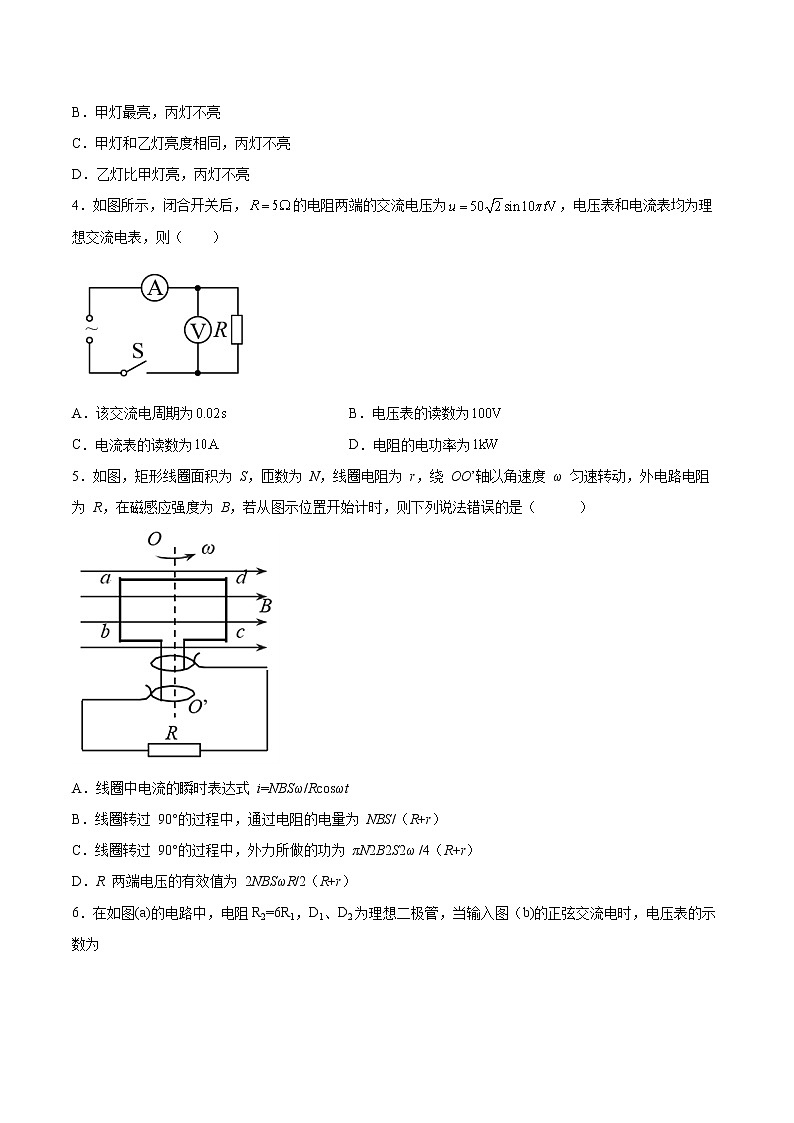

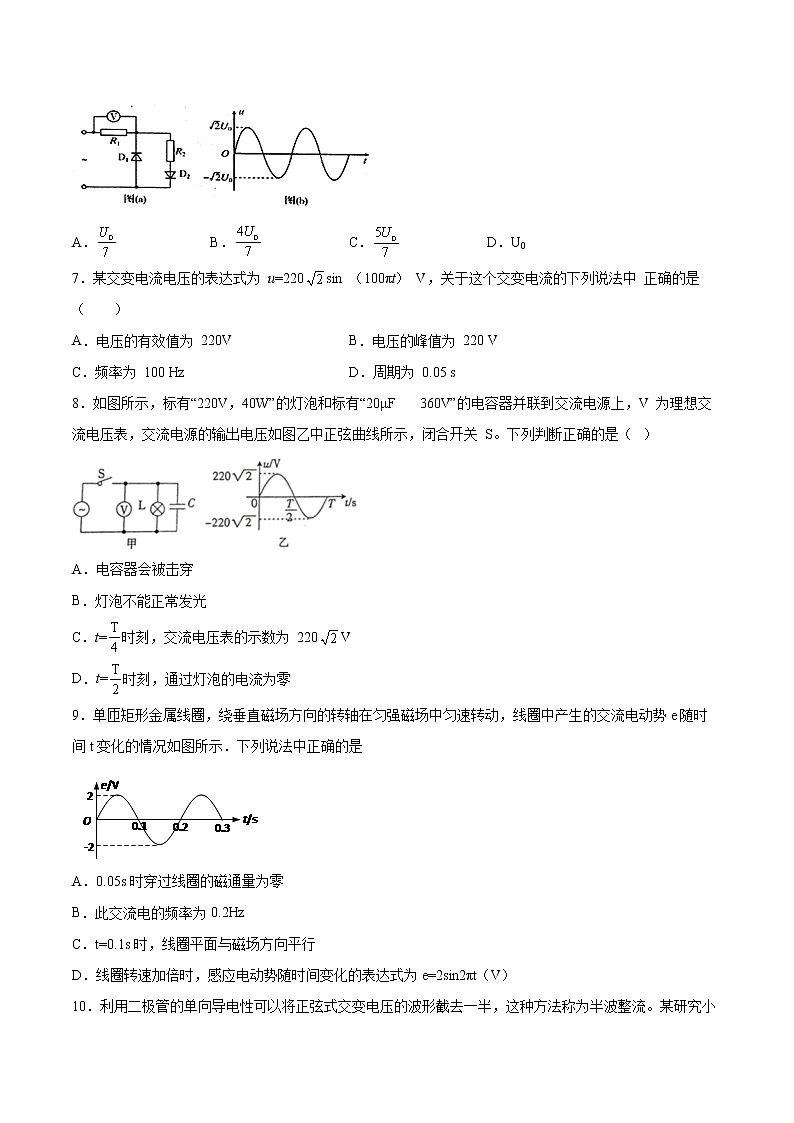

3.2描述交變電流的物理量同步練習2021—2022學年高中物理粵教版（2019）選擇性必修第二冊一、選擇題（共15題）1．如圖所示各圖象中不表示交變電流的是（　?。?/span>A． B．C． D．2．圖是一正弦式交變電流的電流隨時間變化的圖象．由圖可知，這個電流的（       ）A．最大值為，變化周期為B．最大值為，變化周期為C．有效值為，變化周期為D．有效值為，變化周期為3．如圖所示，三個燈泡是相同的，而且耐壓足夠，電源內阻忽略．當S接A時，三個燈亮度相同，那S接B時,下列說法正確的是（ ）A．三個燈亮度相同B．甲燈最亮，丙燈不亮C．甲燈和乙燈亮度相同，丙燈不亮D．乙燈比甲燈亮，丙燈不亮4．如圖所示，閉合開關后，的電阻兩端的交流電壓為，電壓表和電流表均為理想交流電表，則（　?。?/span>A．該交流電周期為 B．電壓表的讀數為C．電流表的讀數為 D．電阻的電功率為5．如圖，矩形線圈面積為 S，匝數為 N，線圈電阻為 r，繞 OO’軸以角速度 ω 勻速轉動，外電路電阻為 R，在磁感應強度為 B，若從圖示位置開始計時，則下列說法錯誤的是（            ）A．線圈中電流的瞬時表達式 i=NBSω/RcosωtB．線圈轉過 90°的過程中，通過電阻的電量為 NBS/（R+r）C．線圈轉過 90°的過程中，外力所做的功為 πN2B2S2ω /4（R+r）D．R 兩端電壓的有效值為 2NBSωR/2（R+r）6．在如圖的電路中，電阻R2=6R1，D1、D2為理想二極管，當輸入圖的正弦交流電時，電壓表的示數為A． B． C． D．U07．某交變電流電壓的表達式為 u=220sin （100πt） V，關于這個交變電流的下列說法中 正確的是（　　）A．電壓的有效值為 220V B．電壓的峰值為 220 VC．頻率為 100 Hz D．周期為 0.05 s8．如圖所示，標有“220V，40W”的燈泡和標有“20μF       360V”的電容器并聯到交流電源上，V 為理想交流電壓表，交流電源的輸出電壓如圖乙中正弦曲線所示，閉合開關 S。下列判斷正確的是（   ）A．電容器會被擊穿B．燈泡不能正常發光C．t=時刻，交流電壓表的示數為 220VD．t=時刻，通過燈泡的電流為零9．單匝矩形金屬線圈，繞垂直磁場方向的轉軸在勻強磁場中勻速轉動，線圈中產生的交流電動勢e隨時間t變化的情況如圖所示．下列說法中正確的是A．0.05s時穿過線圈的磁通量為零B．此交流電的頻率為0.2HzC．t=0.1s時，線圈平面與磁場方向平行D．線圈轉速加倍時，感應電動勢隨時間變化的表達式為e=2sin2πt（V）10．利用二極管的單向?qū)щ娦钥梢詫⒄沂浇蛔冸妷旱牟ㄐ谓厝ヒ话?，這種方法稱為半波整流。某研究小組的同學通過半波整流得到如圖所示的脈動電壓圖像，由圖可知（　　）A．該電壓的周期為2sB．該電壓的頻率為0.02HzC．電壓的有效值為D．電壓的有效值為20V11．如圖甲所示為一臺小型發電機的示意圖，單匝線圈逆時針轉動。若從中性面開始計時，產生的電動勢隨時間的變化規律如圖乙所示。已知發電機線圈內阻不計，外接燈泡的電阻為R=2Ω，理想電壓表與燈泡并聯。則下列判斷正確的是（　?。?/span>A．t=0.01s時，線圈位置與中性面垂直B．t=0.005s時，理想電壓表讀數為6VC．燈泡的電功率為18WD．0~0.005s內，通過燈泡的電荷量為0.015C12．如圖所示為一正弦交變電壓隨時間變化的圖像，由圖可知（　?。?/span>A．交變電流的周期為2sB．用電壓表測量該交變電流壓時，讀數為311VC．交變電壓的有效值為220VD．交變電流的頻率為2HZ13．下列所列數據不屬于交流電有效值的是（ ）A．交流電表的示數 B．燈泡的額定電壓C．電容器的耐壓值 D．保險絲的額定電流14．如圖甲所示，在勻強磁場中，一電阻均勻的正方形單匝導線框abcd繞與磁感線垂直的轉軸ab勻速轉動，線框產生的交變電動勢隨時間變化的規律如圖乙所示，若線框電阻為10Ω，線框面積為0.1m2，取，。則A．該交流電的有效值為B．當線框平面與中性面的夾角為30°時，電動勢的瞬時值為C．勻強磁場的磁感應強度為1TD．從到時間內，通過線框某一截面的電荷量為2.82×10-2C15．手搖式發電機是我們教學中常用的演示工具，如圖甲所示，可以簡化為圖乙。一個小型旋轉電樞式交流發電機的矩形線圈面積為S，匝數為n，線圈總電阻為r，在磁感應強度為B的勻強磁場中以矩形線圈中軸線為軸以角速度ω勻速轉動，產生的交流電通過M、N與外電路連接，如圖所示，外電路電燈電阻為R，電壓表為理想交流電表。在線圈由平行于磁場方向位置轉過90°的過程中，下面說法正確的是（　?。?/span>A．電壓表V的示數為B．通過燈泡的電荷量為C．電燈中產生的焦耳熱為D．當線圈由平行于磁場方向位置轉過90°時，流過線圈的電流為二、填空題（共4題）16．頻率為50Hz的正弦電流，對人體的安全電壓有效值不能超過，這個交流電壓的周期是______，峰值是______.17．如圖所示為一電流隨時間變化的i-t圖象．該電流的有效值為___________．18．如圖所示，線圈abcd的面積是0.05m2，共100匝；線圈電阻為1?，外電阻為9?，勻強磁場的磁感應強度B=T當線圈以10rad/s的角速度勻速轉動時，電壓表的示數為___________，電流表的示數為___________________。19．若將一個標有“220 V；880W”的電爐接入的交流電路中，則通過電爐的電流強度的瞬時值表達式為_____；與電路串聯的電流表的示數為_____A，與電爐并聯的電壓表的示數為_____V。三、綜合題（共4題）20．音箱可分為高音揚聲器和低音揚聲器。為了讓特定揚聲器得到較為純粹的高頻或低頻信號，常常采用由電容器與電感器組成的分頻器電路。如圖所示分別是高音揚聲器和低音揚聲器的電路圖，你能分辨它們嗎？21．如圖（甲）為小型旋轉電樞式交流發電機的原理圖，其矩形線圈在勻強磁場中繞垂直于磁場方向的固定軸OO′勻速轉動，線圈的匝數n= 10、電阻r= 1Ω，線圈的兩端經集流環與電阻R連接，電阻R =99Ω，與R并聯的交流電壓表為理想電表．在t= 0時刻，線圈平面與磁場方向平行，穿過每匝線圈的磁通量Φ隨時間t按圖（乙）所示正弦規律變化．求： （1）交流發電機產生的電動勢的最大值；（2）電路中交流電壓表的示數；（3）試推導線圈在中性面開始計時該交流發電機產生的電動勢的瞬時值表達式．22．如圖所示，矩形線圈的邊長、，匝數匝，線圈電阻，外電路電阻，磁感應強度。線圈繞垂直于磁感線的軸以角速度勻速轉動。求： (1)從此位置開始計時，感應電動勢的瞬時值表達式；(2)內上消耗的電能；(3)外力對線圈做功的功率。23．如圖（甲）為小型旋轉電樞式交流發電機的原理圖，其矩形線圈在勻強磁場中繞垂直于磁場方向的固定軸OO′按如圖所示方向勻速轉動，線圈的匝數n=100、電阻r=10Ω，線圈的兩端經集流環與電阻R連接，電阻R=90Ω，與R并聯的交流電壓表為理想電表．在t=0時刻，線圈平面與磁場方向平行，穿過線圈的磁通量Φ隨時間t按圖（乙）所示正弦規律變化．求：（1）交流發電機產生的電動勢的最大值及有效值；（2）電路中交流電壓表的示數；（3）一個周期內，整個回路的焦耳熱
參考答案：1．A2．A3．D4．C5．A6．C7．A8．D9．A10．C11．C12．C13．C14．D15．C16．     0.02     3617． ;18．     45V     5A19．          4     22020．電容器“通交流，隔直流”，電感器“通直流，阻交流”，a圖中高頻的信號電流被電容器短路，也被電感阻隔，所以甲發出的是低音；b圖中，低頻信號電流被電感短路，只有高頻信號通過揚聲器，綜合可知a為低音揚聲器電路圖，b為高音揚聲器電路圖。21．（1）20v（2） （3） 22．(1)；(2)9720J；(3)180W23．（1）200V，（2）（3）
