人教版 (2019)選擇性必修 第二冊1 交變電流課后作業題

這是一份人教版 (2019)選擇性必修 第二冊1 交變電流課后作業題，共7頁。試卷主要包含了單選題，多選題，解答題等內容，歡迎下載使用。
一、單選題
1． 線圈在勻強磁場中勻速轉動，產生交變電流的圖象如圖所示，由圖可知（ ）
A．在A、C時刻穿過線圈的磁通量為零
B．在B、D時刻線圈處于與中性面垂直的位置
C．從A時刻到D時刻線圈轉過的角度為π
D．若從O時刻到D時刻經過0.02s，則在1s內交變電流的方向改變50次
2． 有一不動的矩形線圈abcd，處于范圍足夠大的可轉動的勻強磁場中，如圖所示．該勻強磁場是由一對磁極N、S產生，磁極以OO′為軸勻速轉動．在t＝0時刻，磁場的方向與線圈平行，磁極N開始離開紙面向外轉動，規定由a→b→c→d→a方向的感應電流為正，則能反映線圈中感應電流I隨時間t變化的圖線是（ ）

A．
B．
C．
D．

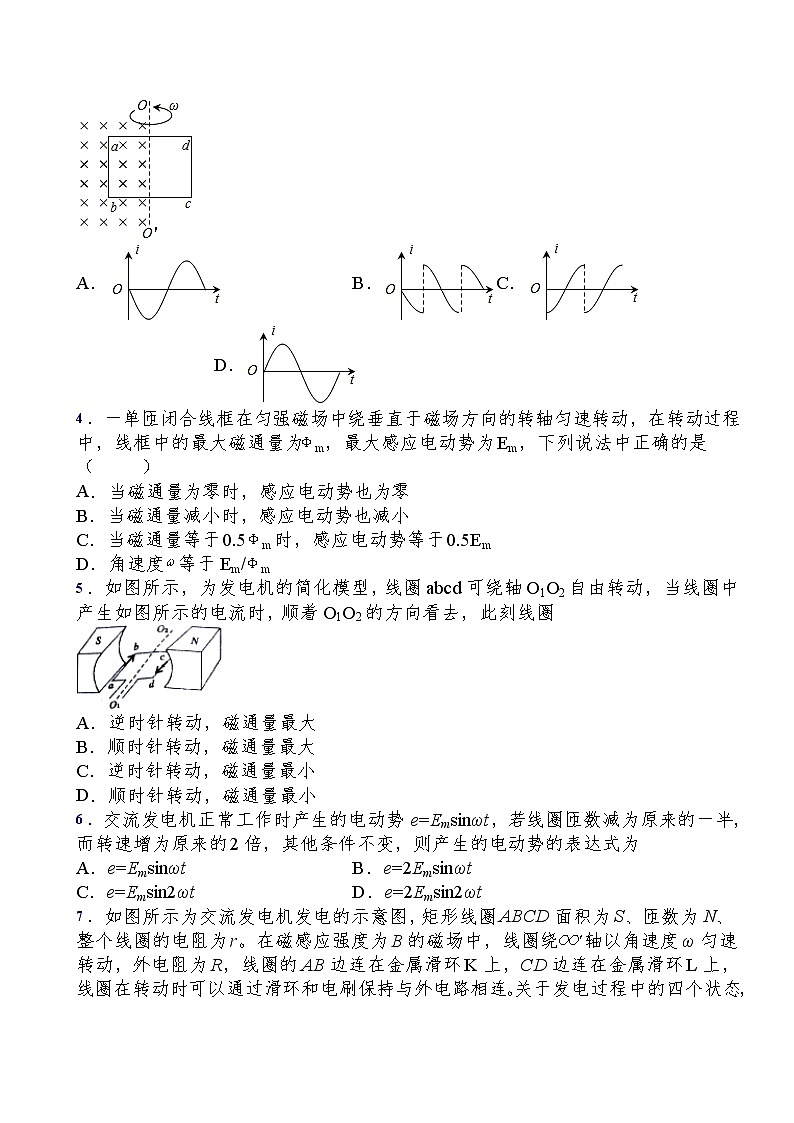

3． 如圖所示，單匝矩形線框的一半放在具有理想邊界的勻強磁場中，線圈軸線OO/與磁場邊界重合．線圈按圖示方向勻速轉動．若從圖示位置開始計時，并規定電流a-b-c-d-a為正方向，則線圈內感應電流隨時間變化的圖像是（ ）
A．B．C．D．
4． 一單匝閉合線框在勻強磁場中繞垂直于磁場方向的轉軸勻速轉動，在轉動過程中，線框中的最大磁通量為m，最大感應電動勢為Em，下列說法中正確的是（ ）
A．當磁通量為零時，感應電動勢也為零
B．當磁通量減小時，感應電動勢也減小
C．當磁通量等于0.5m時，感應電動勢等于0.5Em
D．角速度等于Em/m
5． 如圖所示，為發電機的簡化模型，線圈abcd可繞軸O1O2自由轉動，當線圈中產生如圖所示的電流時，順著O1O2的方向看去，此刻線圈
A．逆時針轉動，磁通量最大
B．順時針轉動，磁通量最大
C．逆時針轉動，磁通量最小
D．順時針轉動，磁通量最小
6． 交流發電機正常工作時產生的電動勢 e=Emsinωt，若線圈匝數減為原來的一半，而轉速增為原來的2倍，其他條件不變，則產生的電動勢的表達式為
A．e=EmsinωtB．e=2Emsinωt
C．e=Emsin2ωtD．e=2Emsin2ωt

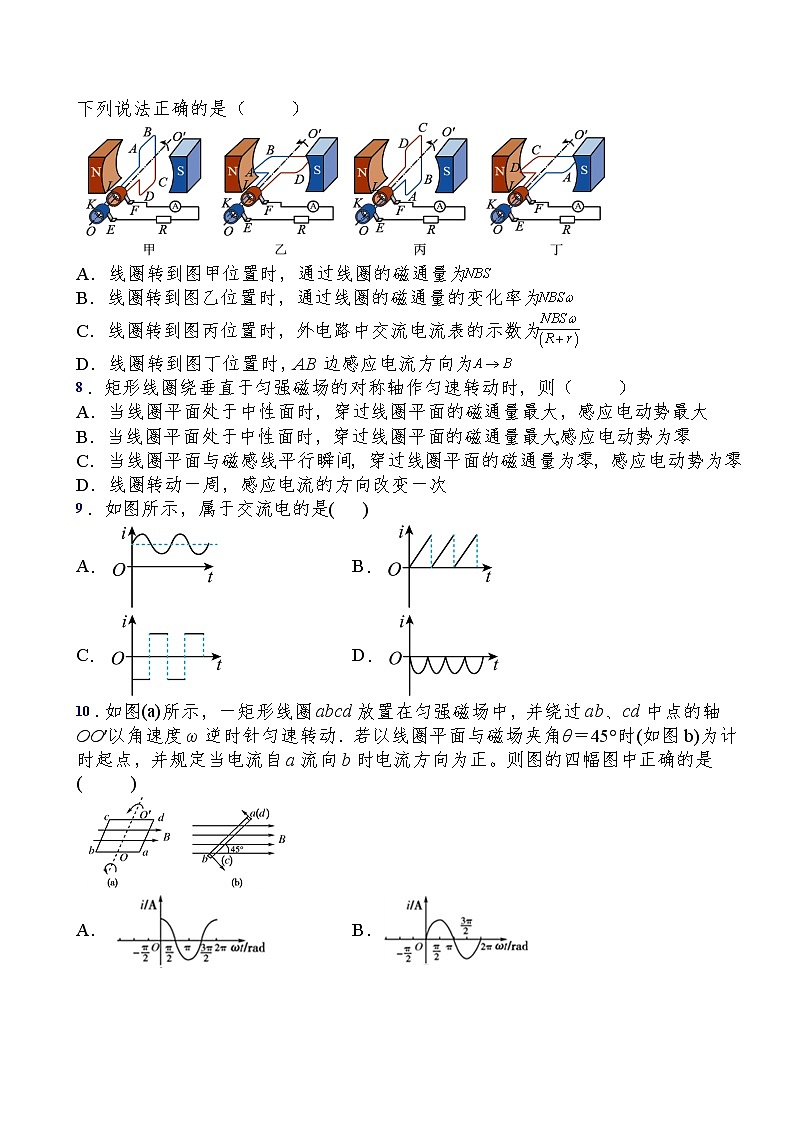

7． 如圖所示為交流發電機發電的示意圖，矩形線圈ABCD面積為S、匝數為N、整個線圈的電阻為r。在磁感應強度為B的磁場中，線圈繞軸以角速度ω勻速轉動，外電阻為R，線圈的AB邊連在金屬滑環K上，CD邊連在金屬滑環L上，線圈在轉動時可以通過滑環和電刷保持與外電路相連。關于發電過程中的四個狀態，下列說法正確的是（ ）
A．線圈轉到圖甲位置時，通過線圈的磁通量為
B．線圈轉到圖乙位置時，通過線圈的磁通量的變化率為
C．線圈轉到圖丙位置時，外電路中交流電流表的示數為
D．線圈轉到圖丁位置時，AB邊感應電流方向為
8． 矩形線圈繞垂直于勻強磁場的對稱軸作勻速轉動時，則（ ）
A．當線圈平面處于中性面時，穿過線圈平面的磁通量最大，感應電動勢最大
B．當線圈平面處于中性面時，穿過線圈平面的磁通量最大,感應電動勢為零
C．當線圈平面與磁感線平行瞬間，穿過線圈平面的磁通量為零，感應電動勢為零
D．線圈轉動一周，感應電流的方向改變一次
9． 如圖所示，屬于交流電的是( )
A．B．
C．D．
10．如圖所示，一矩形線圈abcd放置在勻強磁場中，并繞過ab、cd中點的軸OO′以角速度ω逆時針勻速轉動．若以線圈平面與磁場夾角θ＝45°時(如圖b)為計時起點，并規定當電流自a流向b時電流方向為正。則圖的四幅圖中正確的是( )

A．B．
C．D．
二、多選題
11．如圖甲為理想變壓器的示意圖，其原、副線圈的匝數比為4:1，電壓表和電流表均為理想電表，Rt為阻值隨溫度升高而變小的熱敏電阻，R為定值電阻．若發電機向原線圈輸入如圖乙所示的正弦交流電．下列說法中正確的是
A．變壓器副線圈的交流電壓的表達式為
B．Rt溫度升高時，電流表示數變大、電壓表示數變大
C．Rt溫度升高時，變壓器的輸入功率變大
D．t=0.01s時，穿過線圈的磁通量最小
12．矩形線圈繞垂直磁場線的軸勻速轉動，對于線圈中產生的交變電流 ( )
A．交變電流的周期等于線圈轉動周期
B．交變電流的頻率等于線圈的轉速
C．線圈每次通過中性面，交變電流改變一次方向
D．線圈每次通過中性面，交變電流達到最大值
13．如圖所示，線圈abcd在勻強磁場中繞垂直于磁場的bc邊以角速度ω勻速轉動，其線圈中感應電動勢的峰值為Em，閉合回路中兩只燈泡均能正常發光．則（ ）
A．從圖中位置開始計時，感應電動勢瞬時表達式為e＝Emsinωt
B．增大線圈轉動角速度ω時，感應電動勢的峰值Em不變
C．增大電容器C兩極板間的正對面積時，燈泡A1變亮
D．抽去電感器L的鐵芯時，燈泡A2變亮
14．兩人在赤道上站立。各自手握金屬繩OPO'的一端，繞東西方向的水平軸沿順時針方向勻速搖動，周期為T，將金屬繩連入電路，閉合回路如圖所示，取金屬繩在圖示的最高位置時為t=0時刻，則下列說法正確的是（ ）
A．電路中存在周期為T的變化電流
B．時刻，回路磁通量最大，電路中電流最大
C．時刻，電流向左通過靈敏電流計
D．時刻，電路中電流為零
15．如圖所示，面積為0.02m2、內阻不計的100匝矩形線圈ABCD，繞垂直于磁場的軸OO′勻速轉動，轉動的角速度為100rad/s，勻強磁場的磁感應強度為．矩形線圈通過滑環與無鐵芯變壓器相連，所有接觸電阻不計，觸頭P可上下移動，副線圈所接電阻R=50Ω，電表均為理想交流電表．當線圈平面與磁場方向平行時開始計時．下列說法正確的是
A．在線圈平面轉到與磁場方向垂直位置時，電壓表示數為0
B．調節P，使原副線圈的匝數之比為2:1時，電流表的示數為0.5A
C．原線圈中感應電動勢的表達式為e= 100cs（100t）V
D．若觸頭P向上移動一小段距離，則電壓表示數不變
三、解答題
16．如圖所示，面積為0.02m2、內阻不計的100匝矩形線圈ABCD，繞垂直于磁場的軸OO′勻速轉動，轉動的角速度為100rad/s，勻強磁場的磁感應強度為T．矩形線圈通過滑環與理想變壓器相連，觸頭P可移動，副線圈所接電阻R=50Ω，電表均為理想交流電表．當線圈平面與磁場方向平行時開始計時．求：
（1）線圈中感應電動勢的表達式；
（2）由圖示位置轉過30°角的過程產生的平均感應電動勢；
（3）當原、副線圈匝數比為2：1時，求電阻R上消耗的功率．
17．如圖所示，矩形線圈匝數N=100匝，ab=30cm，ad=20cm，勻強磁場磁感應強度B=0.8T，繞軸OO'從圖示位置開始勻速轉動，角速度ω=100πrad/s，試求∶
（1）穿過線圈的磁通量最大值Φm；
（2）線圈產生的感應電動勢最大值Em；
（3）感應電動勢e隨時間變化的表達式。
2021-2022學年人教版（2019）選擇性必修第二冊第三章第1節交變電流（參考答案）
一、單選題
二、多選題
三、解答題
16．（1）e=100cs（100t）V（2）135.1V（3）50W
17．（1）0.048Wb；（2）480πV；（3）e=480πcs100πt（V）
題號
1
2
3
4
5
6
7
8
9
10
答案
A
C
A
D
C
C
D
B
C
D
題號
11
12
13
14
15
答案
AC
ABC
AD
AD
CD
