課標版2022年高考物理總復習第二章力的相互作用實驗三驗證力的平行四邊形定則課件

這是一份課標版2022年高考物理總復習第二章力的相互作用實驗三驗證力的平行四邊形定則課件，共45頁。

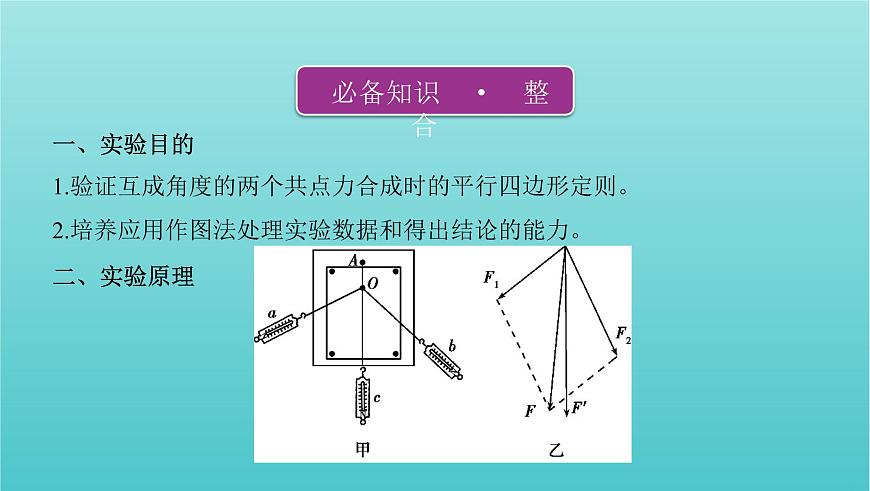

一、實驗?zāi)康?.驗證互成角度的兩個共點力合成時的平行四邊形定則。2.培養應用作圖法處理實驗數據和得出結論的能力。二、實驗原理

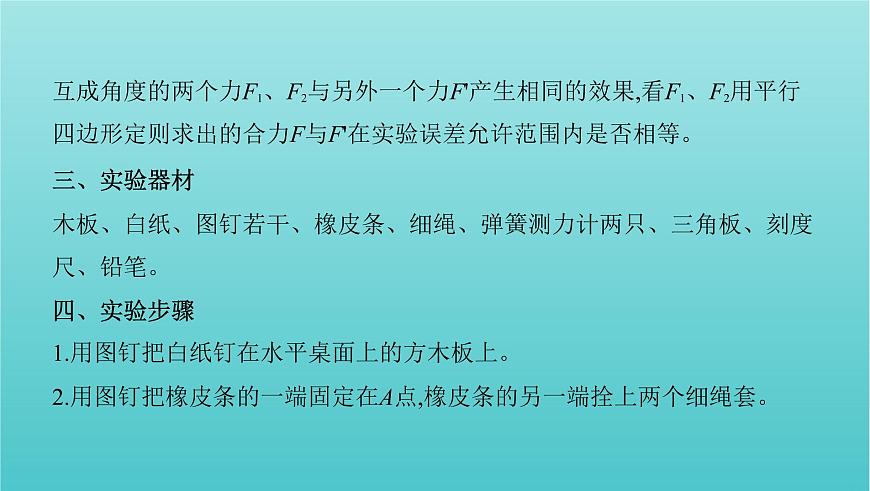

互成角度的兩個力F1、F2與另外一個力F'產生相同的效果,看F1、F2用平行 四邊形定則求出的合力F與F'在實驗誤差允許范圍內是否相等。三、實驗器材木板、白紙、圖釘若干、橡皮條、細繩、彈簧測力計兩只、三角板、刻度 尺、鉛筆。四、實驗步驟1.用圖釘把白紙釘在水平桌面上的方木板上。2.用圖釘把橡皮條的一端固定在A點,橡皮條的另一端拴上兩個細繩套。

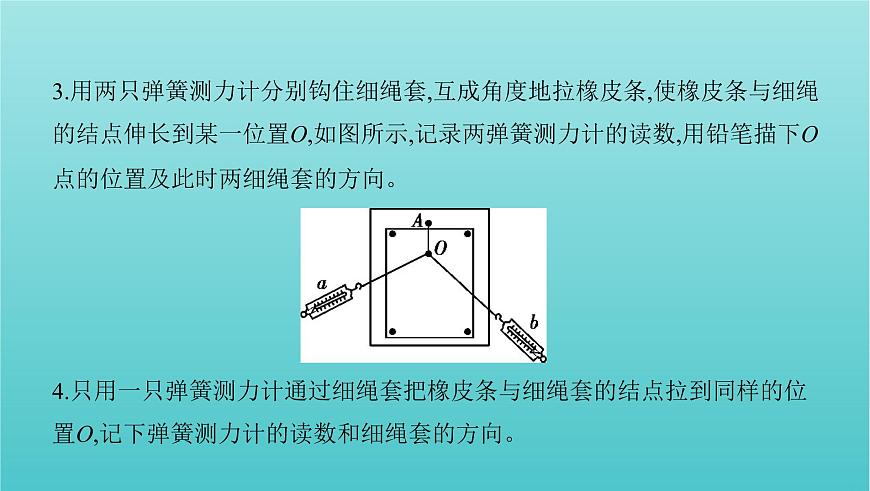

3.用兩只彈簧測力計分別鉤住細繩套,互成角度地拉橡皮條,使橡皮條與細繩 的結點伸長到某一位置O,如圖所示,記錄兩彈簧測力計的讀數,用鉛筆描下O 點的位置及此時兩細繩套的方向。?
4.只用一只彈簧測力計通過細繩套把橡皮條與細繩套的結點拉到同樣的位 置O,記下彈簧測力計的讀數和細繩套的方向。

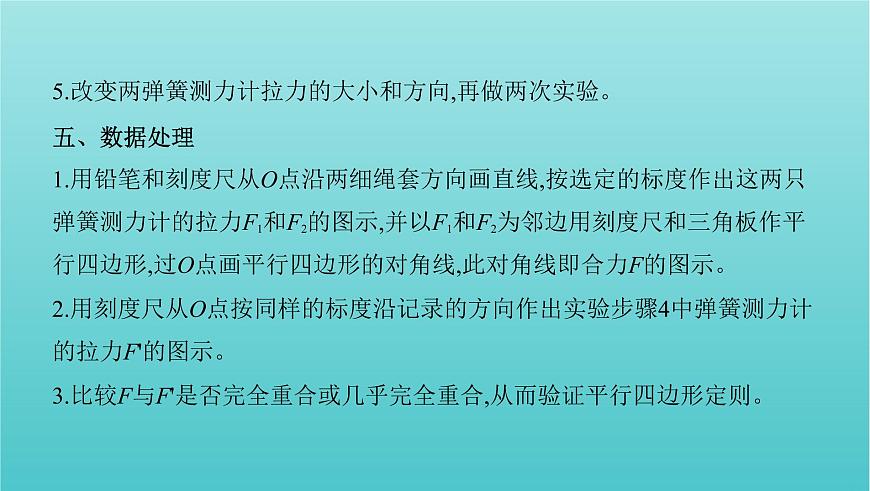

5.改變兩彈簧測力計拉力的大小和方向,再做兩次實驗。五、數據處理1.用鉛筆和刻度尺從O點沿兩細繩套方向畫直線,按選定的標度作出這兩只 彈簧測力計的拉力F1和F2的圖示,并以F1和F2為鄰邊用刻度尺和三角板作平 行四邊形,過O點畫平行四邊形的對角線,此對角線即合力F的圖示。2.用刻度尺從O點按同樣的標度沿記錄的方向作出實驗步驟4中彈簧測力計 的拉力F'的圖示。3.比較F與F'是否完全重合或幾乎完全重合,從而驗證平行四邊形定則。
六、注意事項1.同一實驗中的兩只彈簧測力計的選取方法是:將兩只彈簧測力計調零后互 鉤對拉,讀數相同。2.在同一次實驗中,使橡皮條拉長時,結點的位置O一定要相同。3.用兩只彈簧測力計鉤住細繩套互成角度地拉橡皮條時,夾角不宜太大也不 宜太小,在60°~100°為宜。4.實驗時彈簧測力計應與木板平行,讀數時眼睛要正視彈簧測力計的刻度,在 合力不超過量程及橡皮條彈性限度的前提下,拉力的數值盡量大些。

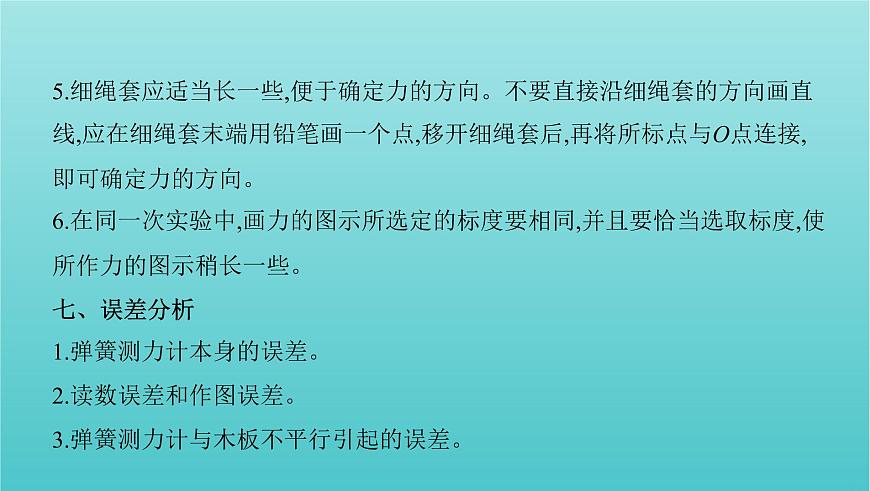

5.細繩套應適當長一些,便于確定力的方向。不要直接沿細繩套的方向畫直 線,應在細繩套末端用鉛筆畫一個點,移開細繩套后,再將所標點與O點連接, 即可確定力的方向。6.在同一次實驗中,畫力的圖示所選定的標度要相同,并且要恰當選取標度,使 所作力的圖示稍長一些。七、誤差分析1.彈簧測力計本身的誤差。2.讀數誤差和作圖誤差。3.彈簧測力計與木板不平行引起的誤差。

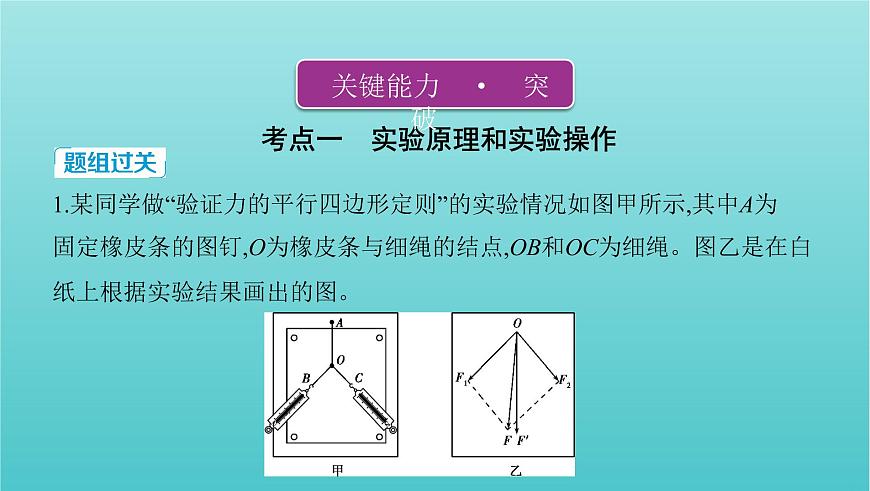

考點一　實驗原理和實驗操作
1.某同學做“驗證力的平行四邊形定則”的實驗情況如圖甲所示,其中A為 固定橡皮條的圖釘,O為橡皮條與細繩的結點,OB和OC為細繩。圖乙是在白 紙上根據實驗結果畫出的圖。
(1)如果沒有操作失誤,圖乙中的F與F‘兩力中,方向一定沿AO方向的是????F'????。(2)本實驗采用的科學方法是????B????。A.理想實驗法　　????B.等效替代法C.控制變量法　　????D.建立物理模型法(3)實驗時,主要的步驟是:A.在桌上放一塊方木板,在方木板上鋪一張白紙,用圖釘把白紙釘在方木板上;B.用圖釘把橡皮條的一端固定在木板上,在橡皮條的另一端拴上兩條細繩,細 繩的另一端系著繩套;
C.用兩只彈簧測力計分別鉤住繩套,互成角度地拉橡皮條,使橡皮條伸長,結 點O到達某一位置。記錄下O的位置,讀出兩只彈簧測力計的示數;D.按選好的標度,用鉛筆和刻度尺作出兩只彈簧測力計的拉力F1和F2的圖示, 并用平行四邊形定則求出合力F;E.只用一只彈簧測力計,通過細繩套拉橡皮條使其伸長,讀出彈簧測力計的示 數,記下細繩的方向,按同一標度作出這個力F'的圖示;F.比較F'和F的大小和方向,看它們是否相同,得出結論。上述步驟中:①有重要遺漏的步驟的序號是????C????和????E????;②遺漏的內容分別是　記下兩條細繩的方向????和　把橡皮條的結點O拉到同一位置????。
2.在“探究兩個互成角度的力的合成規律”的實驗中,某同學進行實驗的主 要步驟是:a.如圖甲所示,將橡皮筋的一端固定在木板上的A點,另一端拴上兩根繩套,每 根繩套分別連著一個彈簧測力計。b.沿著兩個方向拉彈簧測力計,將橡皮筋的活動端拉到某一位置,將此位置標 記為O點,讀取此時彈簧測力計的示數,分別記錄兩個拉力F1、F2的大小。用 筆在兩繩套的拉力方向上分別標記a、b兩點,并分別將其與O點連接,表示兩 力的方向。c.再用一個彈簧測力計將橡皮筋的活動端仍拉至O點,記錄其拉力F的大小并
用上述方法記錄其方向。?(1)實驗中確定分力方向時,圖甲中的b點標記得不妥,其原因是 ????O、b兩點太近,誤差大????。
(2)用一個彈簧測力計將橡皮筋的活動端仍拉至O點,這樣做的目的是 　與F1、F2共同作用的效果相同????。(3)圖乙是在白紙上根據實驗數據作出的力的圖示,其中????F????是F1和F2合力 的實際測量值。
(4)實驗中的一次測量如圖丙所示,兩個測力計M、N的拉力方向互相垂直,即 α+β=90°。若保持測力計M的讀數不變,當角α由圖中所示的值逐漸減小時,要 使橡皮筋的活動端仍在O點,可采用的辦法是(??? 　)A.增大N的讀數,減小β角B.減小N的讀數,減小β角C.減小N的讀數,增大β角
D.增大N的讀數,增大β角
解析　(1)根據標記點和O點確定分力方向時,兩點相距遠一些,方向確定更準確。(2)本實驗中兩次力的作用效果相同,即橡皮筋形變量及拉伸方向相同。(3)平行四邊形對角線為合力的理論值,所以F是實際值。(4)由圖可知B正確。
通關錦囊驗證力的平行四邊形定則實驗應注意操作不忘“三”“二”“一”用兩個彈簧測力計拉橡皮條時的“三記錄”(記錄兩彈簧測力計示數、兩細 繩方向和結點的位置O),用一個彈簧測力計拉橡皮條時的“二記錄”(記錄 彈簧測力計示數和細繩方向)及“一注意”(結點的位置必須在同一位置O)等。
考點二　實驗數據處理和誤差分析
減小誤差的方法(1)結點位置 ①定位O點時要力求準確。②同一次實驗中橡皮條拉長后的O點必須保持不變。(2)拉力①用彈簧測力計測拉力時要使拉力沿彈簧測力計軸線方向。
②應盡量使橡皮條、彈簧測力計和細繩套位于與紙面平行的同一平面內。③兩個分力F1、F2間的夾角θ不要太大或太小。(3)作圖①在同一次實驗中,選定的標度要相同。②嚴格按力的圖示要求和幾何作圖法作出平行四邊形,求出合力。
例1????在“驗證力的平行四邊形定則”實驗中,需要將橡皮條的一端固定在 水平木板上,另一端系上兩根細繩套,如圖甲所示,實驗中先用兩個彈簧測力 計分別鉤住繩套,并互成角度地拉橡皮條,把橡皮條的一端拉到O點,用鉛筆描 下O點位置和兩個細繩套的方向,并記錄彈簧測力計的讀數,然后只用一個彈 簧測力計,通過細繩套再次把橡皮條的一端拉到O點,記下彈簧測力計的讀數F'和細繩套的方向,作出三個力的圖示,如圖乙所示。
(1)下列說法正確的是?(???? 　)A.實驗中兩個細繩套應適當長一些,可以減小實驗誤差B.在用力拉彈簧測力計時,拉力應沿彈簧測力計的軸線方向C.在同一次實驗中,作力F1、F2的圖示時,必須選取同樣的標度,而作力F'的圖 示時,可以選取不同的標度D.最后,連接F1、F2和F‘三個力的末端,驗證所得圖形是不是平行四邊形
(2)甲同學在做這個實驗的時候,兩個彈簧測力計的量程都是0~10 N,他把彈 簧測力計校零之后,先測量一個質量為1 kg的物體的重力,發現彈簧測力計的 示數為8.2 N,換用另外一個彈簧測力計測量這個物體的重力,發現示數還是8. 2 N,測量重力的操作都是正確的,如果用這兩個彈簧測力計進行實驗,對實驗 結果有影響嗎?　沒有????(填“有”或“沒有”)。乙同學實驗后才發現忘記 對這兩個彈簧測力計校零,他把兩個彈簧測力計平放在實驗臺上,發現兩個彈簧測力計的示數都是0.3 N,乙同學使用的彈簧測力計對實驗結果有影響嗎? 　有????(填“有”或“沒有”)。
解析　(1)拉橡皮條的細繩套適當長一些,方便畫出力的方向,可以減小誤差, 故A項正確;在用力拉彈簧測力計時,拉力應沿彈簧測力計的軸線方向,否則會 影響拉力大小,故B項正確;在同一次實驗中,作力F1、F2的圖示時,必須選取同 樣的標度,而作力F'的圖示時,也必須選取同樣的標度,故C項錯誤;應該是以F1、F2為鄰邊作出平行四邊形,過O點作出平行四邊形的對角線,該對角線表示 合力,比較合力和F'的關系,故D項錯誤。
(2)用兩個校零后的彈簧測力計測量同一個物體的重力發現示數相等,用這兩 個彈簧測力計進行實驗,拉力和示數之比相等,對實驗結果沒有影響;若兩個 彈簧測力計測量前都沒有校零,且沒有拉力時彈簧測力計的示數都是0.3 N,則用此彈簧測力計測量時,彈力的大小應等于示數減去0.3 N,根據示數作平 行四邊形時,誤差較大,對實驗結果有影響。
某探究小組做“驗證力的平行四邊形定則”實驗,將畫有坐標軸(橫軸為x軸,縱軸為y軸,最小刻度表示1 mm)的紙貼在水平桌面上,如圖所示。將橡皮筋的一端Q固定在y軸上的B點(位于圖示部分之外),另一端P位于y軸上的A點時,橡皮筋處于原長。(1)用一只測力計將橡皮筋的P端沿y軸從A點拉至坐標原點O,此時拉力F的大 小可由測力計讀出。測力計的示數如圖所示,F的大小為　4.0????N。(2)撤去(1)中的拉力,橡皮筋P端回到A點;現使用兩個測力計同時拉橡皮筋,再 次將P端拉至O點。此時觀察到兩個拉力分別沿圖中兩條虛線所示的方向,由測力計的示數讀出兩個拉力的大小分別為F1=4.2 N和F2=5.6 N。
(ⅰ)用5 mm長度的線段表示1 N的力,以O(shè)為作用點,在圖中畫出力F1、F2的 圖示,然后按平行四邊形定則畫出它們的合力F合;
(ⅱ)F合的大小為　4.0????N,F合與拉力F的夾角的正切值為　0.05????。若F合與拉力F的大小及方向的偏差均在實驗所允許的誤差范圍之內,則該實驗驗證了力的平行四邊形定則。
解析　(1)測力計的分度值為0.2 N,F的大小為4.0 N。(2)(ⅰ)圖見答案。分別以F1、F2為鄰邊作平行四邊形,并作出對角線,即得F合。(ⅱ)表示F合的線段的長度為20.0 mm,F合=?×1 N= 4.0 N。F合與拉力F的夾角的正切值為tan θ≈?=0.05。
考點三　實驗拓展和實驗創新
考向一　實驗原理創新(1)通過應用定滑輪,改變拉力的方向。(2)鉤碼的總重力即對應細繩的拉力大小。
例2　[2021年1月“八省(市)聯考”河北卷]為驗證力的平行四邊形定則,某同 學準備了以下器材:支架,彈簧,直尺,量角器, 坐標紙,細線,定滑輪(位置可調) 兩個,鉤碼若干。支架帶有游標尺和主尺,游標尺(帶可滑動的指針)固定在底 座上,主尺可升降,如圖1所示。實驗步驟如下:(1)儀器調零。如圖1,將已測量好的勁度系數k為5.00 N/m的彈簧懸掛在支架 上, 在彈簧掛鉤上用細線懸掛小鉤碼做為鉛垂線,調節支架豎直。調整主尺 高度,使主尺與游標尺的零刻度對齊?；瑒又羔?對齊掛鉤上的O點,固定指針。
(2)搭建的實驗裝置示意圖如圖2。左側鉤碼組質量mA = 40 g,右側鉤碼組質 量mB=30 g,調整定滑輪位置和支架的主尺高度,使彈簧豎直且讓掛鉤上O點重 新對準指針。實驗中保持定滑輪、彈簧和鉛垂線共面。此時測得α=36.9°,β= 53.1°,由圖3可讀出游標卡尺示數為　9.78???? cm,由此計算出彈簧拉力的增加 量F=　0.489????N。當?shù)刂亓铀俣萭為9.80 m/s2。(3)請將第(2)步中的實驗數據用力的圖示的方法在圖框中作出,用平行四邊形 定則作出合力F'。
(4)依次改變兩鉤碼質量,重復以上步驟,比較F‘和F的大小和方向,得出結論。 實驗中鉛垂線上小鉤碼的重力對實驗結果　無????(填寫“有”或“無”) 影響。
解析　(2)由圖3可知,游標卡尺的讀數為9.7 cm+0.01×8 cm=9.78 cm;這就是彈 簧長度的增加量,則彈簧拉力的增加量為F=k·Δl=5.00×9.78×10-2 N=0.489 N。(3)沿OA方向的拉力F1=mAg=40×10-3×9.80 N=0.392 N,沿0B方向的拉力F2=mBg=30×10-3×9.80 N=0.294 N,用力的圖示在圖框中作出F1、F2,用平行四邊形定則作出合力F'。(4)求解合力的過程中,求解的是彈簧彈力的變化量,所以小鉤碼的重力對實 驗結果沒有影響。
考向二　實驗器材創新(1)電子秤代替彈簧測力計,可以直接讀出力的大小。(2)同一電子秤通過不同方式,可測得三根細線中拉力的大小。
例3　一同學用電子秤、水壺、細線、墻釘和貼在墻上的白紙等物品,在家 中驗證力的平行四邊形定則。
(1)如圖,在電子秤的下端懸掛一裝滿水的水壺,記下水壺　靜止????時電子秤 的示數F。(2)如圖,將三根細線L1、L2、L3的一端打結,另一端分別拴在電子秤的掛 鉤、墻釘A和水壺杯帶上。水平拉開細線L1,在白紙上記下結點O的位置、 ????三根細線的方向????和電子秤的示數F1。(3)如圖,將另一顆墻釘B釘在與O同一水平位置上,并將L1拴在其上。手握 電子秤沿著(2)中L2的方向拉開細線L2,使　結點O的位置????和三根細線的方 向與(2)中重合,記錄電子秤的示數F2。
(4)在白紙上按一定標度作出電子秤拉力F、F1、F2的圖示,根據平行四邊形 定則作出F1、F2的合力F'的圖示,若????F和F'在誤差允許的范圍內重合????,則力的平行四邊形定則得到驗證。
考向三　實驗過程創新(1)探究拉伸過程對橡皮筋彈性的影響。(2)橡皮筋上端固定,下端掛一重物,用水平力兩次拉動重物,對應不同的軌跡。
例4　小明通過實驗驗證力的平行四邊形定則。(1)實驗記錄紙如圖甲所示,O點為橡皮筋被拉伸后伸長到的位置,兩彈簧測力 計共同作用時,拉力F1和F2的方向分別過P1和P2點;一個彈簧測力計拉橡皮筋 時,拉力F3的方向過P3點。三個力的大小分別為:F1=3.30 N、F2=3.85 N和F3=4.25 N。請根據圖中給出的標度作圖求出F1和F2的合力。
答案　(1)如圖,F合=4.70 N(4.70~4.90 N都算對)?
(2)仔細分析實驗,小明懷疑實驗中的橡皮筋被多次拉伸后彈性發生了變化,影響實驗結果。他用彈簧測力計先后兩次將 橡皮筋拉伸到相同長度,發現讀數不相同, 于是進一步探究了拉伸過程對橡皮筋彈 性的影響。
實驗裝置如圖乙所示,將一張白紙固定在豎直放置的木板上,橡皮筋的上端固 定于O'點,下端N掛一重物。用與白紙平行的水平力緩慢地移動N,在白紙上 記錄下N的軌跡。重復上述過程,再次記錄下N的軌跡。兩次實驗記錄的軌跡如圖丙所示。過O'點作一條直線與軌跡交于a、b兩點, 則實驗中橡皮筋分別被拉伸到a和b時所受拉力Fa、Fb的大小關系為????Fa=Fb????。
(3)根據(2)中的實驗,可以得出的實驗結果有哪些?(???? 　)(填寫選項前的字母)A.橡皮筋的長度與受到的拉力成正比B.兩次受到的拉力相同時,橡皮筋第2次的長度較長C.兩次被拉伸到相同長度時,橡皮筋第2次受到的拉力較大D.兩次受到的拉力相同時,拉力越大,橡皮筋兩次的長度之差越大(4)根據小明的上述實驗探究,請對驗證力的平行四邊形定則實驗提出兩點注 意事項?！∠鹌そ罾觳灰诉^長;選用新橡皮筋(或:拉力不宜過大;選用彈性好的橡皮 筋;換用彈性好的輕彈簧)????
