中考物理高分一輪單元復習19《歐姆定律》課件（含答案）

這是一份中考物理高分一輪單元復習19《歐姆定律》課件（含答案），共38頁。PPT課件主要包含了控制變量法，電流與電壓，電流與電阻，UIR，橫截面積，電流表示數，圖19-1，圖19-2，［答案］A，圖19-3等內容，歡迎下載使用。

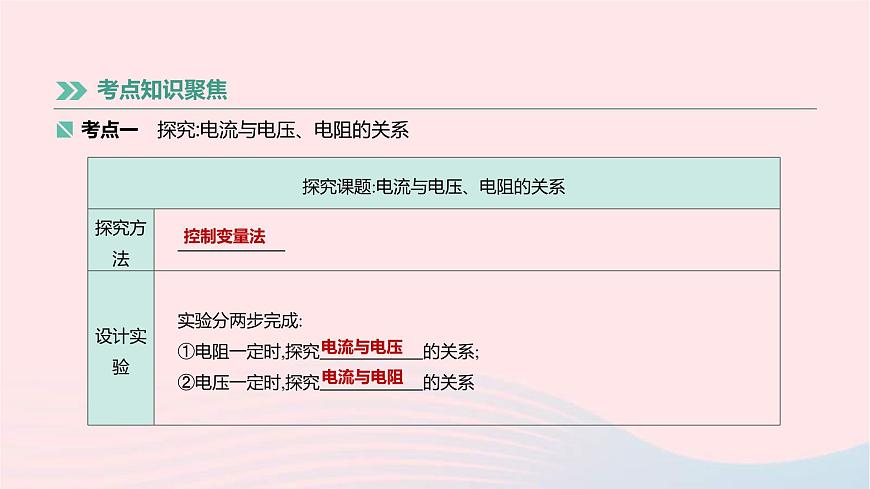

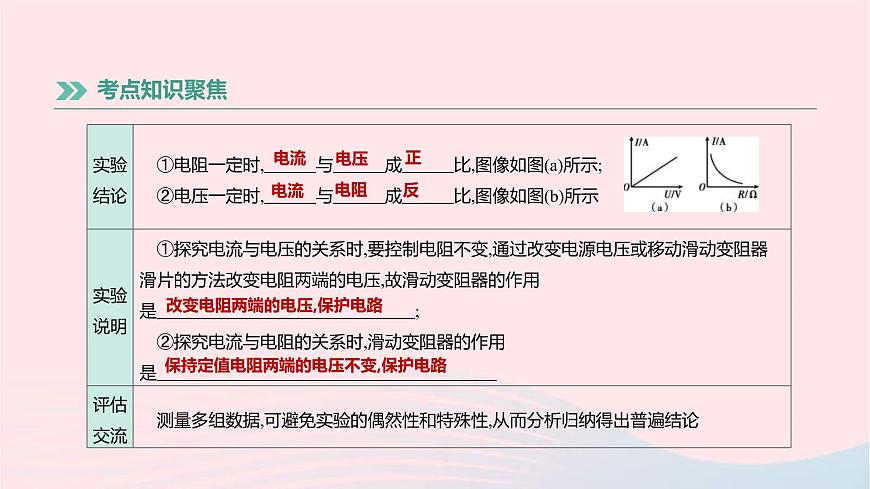

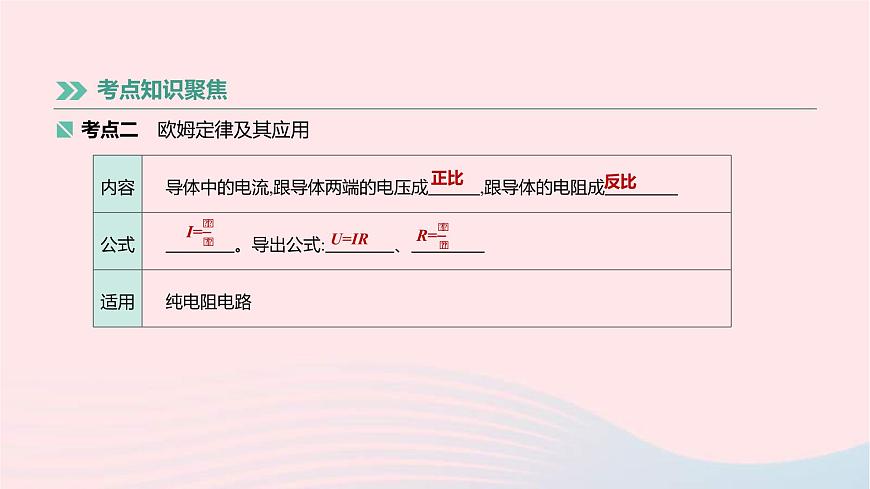

保持定值電阻兩端的電壓不變,保護電路
改變電阻兩端的電壓,保護電路

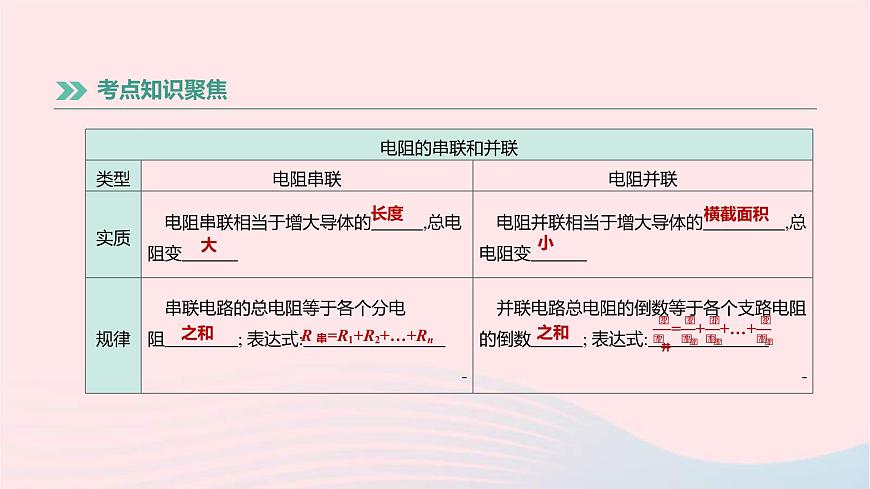

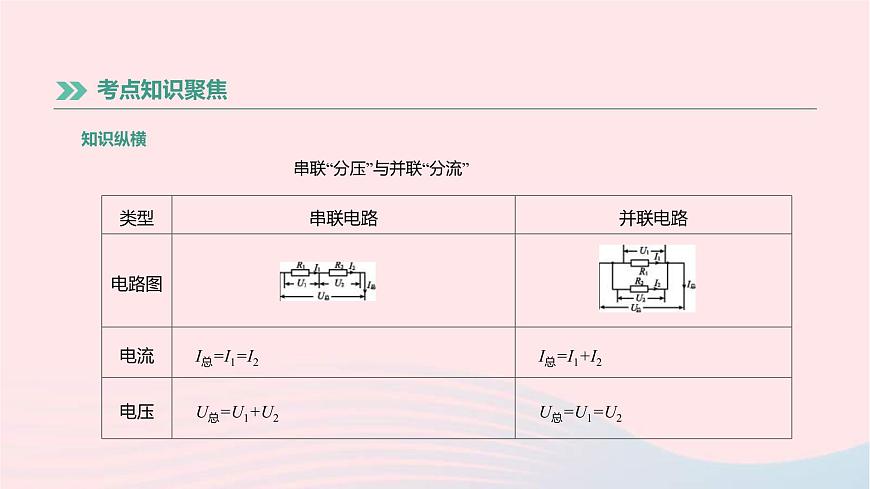

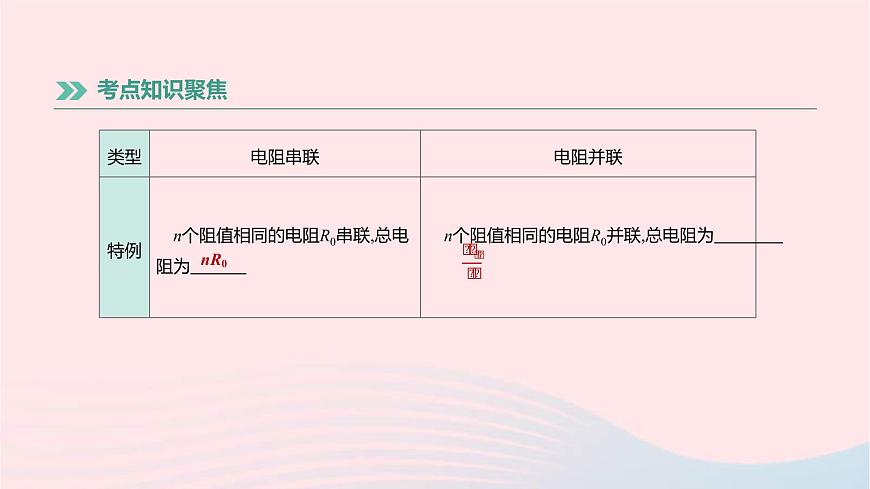

知識縱橫 串聯“分壓”與并聯“分流”
例1下列對歐姆定律公式 的理解錯誤的是(　　)A.對某一段導體來說,導體中的電流跟它兩端的電壓成正比B.在電壓相同的條件下,不同導體中的電流跟電阻成反比C.導體中的電流既與導體兩端的電壓有關,也與導體的電阻有關D.因?yàn)殡娮枋菍?dǎo)體本身的屬性,所以導體中的電流只與導體兩端的電壓有關,與電阻無關
例2 [2017·淮安改編] 如圖19-1所示的電路,電源電壓恒定,R1=20 Ω,R2=10 Ω,當開關S1閉合,S2、S3斷開時,電流表的示數為0.6 A,求:(1)電源電壓。(2)當S2閉合,S1、S3斷開時,電流表的示數是多少。(3)當S1、S3閉合,S2斷開時,電流表的示數是多少。
(2)當S2閉合,S1、S3斷開時,電流表的示數是多少。
(3)當S1、S3閉合,S2斷開時,電流表的示數是多少。
變式1從歐姆定律可導出 ,則下列說法正確的是(　　)A.當電壓為0時,電阻為0B.當電流增大2倍時,電阻減小2倍C.當電壓增大2倍時,電阻增大2倍D.不管電壓或電流如何變化,電阻不變
［答案］D［解析］ 電阻是導體本身的一種性質,只與導體的材料、長度、橫截面積和溫度有關,與其兩端的電壓和通過的電流無關。所以,當電壓為0時、電流增大2倍時、電壓增大2倍時,電阻的阻值都不變,故A、B、C錯誤,D正確。
變式2 [2017·廣州] 關于圖19-2中各物理量的關系有以下描述:①I1=I2=I3=I4　 ②U1=U2=U3=U4③U3=U1、U2≠U4④I1=I2、I2≠I4其中正確的是(　　)　　　　　　　　　　　　　　　　　A.②④B.①②C.③④D.①③
變式3如圖19-3所示的電路中,電源電壓恒為30 V,電阻R1為15 Ω。同時閉合開關S1、S2時,電流表的示數為2.5 A。求:(1)通過電阻R1的電流。(2)電阻R2的阻值。
(2)電阻R2的阻值。
例3如圖19-4所示,R0為定值電阻,R1為滑動變阻器,V1 、V2為實驗室電壓表(接線柱上標有“-”“3”和“15”),閉合開關S后,調節滑片P,使兩電壓表指針?biāo)肝恢孟嗤?。下列說法中正確的是(　　)A.電壓表V1 與V2示數之比為1∶5B.通過兩電阻電流之比為4∶1C.R0與R1兩端電壓之比為1∶5D.R0與 R1的阻值之比為1∶4
［答案］D［解析］ 當閉合開關S后,兩電阻串聯,電壓表V1測電源電壓,電壓表V2測定值電阻兩端的電壓,當兩表指針位置相同時,它們的示數不相等,電壓表V1與V2示數之比為5∶1,故A錯誤。兩電阻是串聯的,通過它們的電流之比是1∶1,故B錯誤。此時R0與R1兩端電壓之比為1∶4,故C錯誤。當電流一定時,電壓與電阻成正比,所以R0與R1的阻值之比為1∶4,故D正確。
例4如圖19-5所示,電源電壓不變,閉合開關S后,滑動變阻器滑片自a向b移動的過程中(　　)A.電壓表V1示數變大,電壓表V2示數變大,電流表A的示數變大B.電壓表V1示數不變,電壓表V2示數變大,電流表A的示數變小C.電壓表V1示數不變,電壓表V2示數變小,電流表A的示數變大D.電壓表V1示數變小,電壓表V2示數變大,電流表A的示數變小
變式光敏電阻的特點是有光照射它時阻值變小。如圖19-6所示是某小區門口利用光敏電阻設計的行人監控裝置,R1為光敏電阻,R2為滑動變阻器,A、B間接監控裝置。則(　　)A.當有人通過通道而遮蔽光線時,A、B間電壓降低B.當有人通過通道而遮蔽光線時,通過R2的電流變大C.當僅增大R2 連入電路中的阻值時,通過R1的電流變大D.當僅增大R2連入電路中的阻值時,可降低A、B間的電壓
例5[2017·內江] 某同學連接的電路如圖19-7所示,閉合開關后,無論怎樣調節滑動變阻器,燈泡L1、L2都不亮。他用電壓表進行電路故障檢測(故障只有一處),把電壓表并聯接在某兩點之間,測試結果如表所示。則可以判定電路中的故障是(　　)A.燈泡L1短路B.燈泡L2短路C.de段斷路D.be段斷路
［答案］C［解析］ 電路故障有短路和斷路兩種,電路中L1和L2串聯,若其中一只燈泡短路,另一只燈泡會亮,由此可排除短路問題,故A、B錯誤。電壓表并聯在ae兩點間時有示數,說明ae兩點到電源兩極之間為通路,當并聯在ad兩點間時,沒有示數,說明a、d兩點到電源兩極之間存在斷路,綜上所述,de段斷路,C正確、D錯誤。
變式如圖19-8所示的電路中,開關S閉合后,若L1的燈絲突然燒斷,會發生的現象是(　　)A.L1、L2、L3均熄滅,電壓表、電流表示數均為零B.L1、L2均熄滅,L3仍發光,電壓表、電流表示數均變大C.除L1不亮外,其余一切無任何變化D.L1、L2、L3均熄滅,電壓表示數變大,電流表示數幾乎為零
例6如圖19-9所示,電源電壓恒定,小燈泡L上標有“2 V　1 W”的字樣,滑動變阻器R2的最大阻值為50 Ω。(1)求小燈泡正常發光時的電阻。(2)斷開開關S1,閉合開關S、S2、S3,將滑片P移到距a端的長度為總長ab的 位置時,小燈泡L恰好正常發光,求電源電壓。
(1)求小燈泡正常發光時的電阻。
(2)斷開開關S1,閉合開關S、S2、S3,將滑片P移到距a端的長度為總長ab的 位置時,小燈泡L恰好正常發光,求電源電壓。
變式[2018·呼和浩特] 傳感器可以把力學物理量轉化成電學信號,然后通過相互之間的函數關系,直接顯示力的大小。測量壓力大小的壓力傳感器,其工作原理如圖19-10所示,其中M、N均為絕緣材料。MN間有可收縮的導線(電阻大小不計),彈簧上端和滑動變阻器R2的滑片P固定在一起,電源電壓恒為12 V,已知壓力F的大小與R2接入電路的阻值大小成正比例關系。閉合開關S,壓力F0=0時,滑片P在最上端;壓力F1=1 N時,電流表示數為1 A,電壓表示數為3 V,當滑片P滑至最下端時,電壓表的示數為7.5 V,求:(1)定值電阻R1的大小及壓力F1與R2接入電路的阻值之比K1。(2)當滑片P滑至最下端時,壓力F2的大小。(3)壓力F的大小與電壓表示數之間函數關系表達式。
(1)定值電阻R1的大小及壓力F1與R2接入電路的阻值之比K1。
(2)當滑片P滑至最下端時,壓力F2的大小。
(3)壓力F的大小與電壓表示數之間函數關系表達式。
例1[原創] 某實驗小組用如圖19-11甲所示的實驗器材探究“電流與電壓、電阻的關系”。老師提供的器材有:電源(電壓恒為4.5 V),電流表、電壓表和開關各一個,三個定值電阻(5 Ω、10 Ω、20 Ω),兩個滑動變阻器(規格分別是“5 Ω　2 A”“20 Ω　1 A”),導線若干。實驗探究分兩步進行:一是保持　　　　不變,探究電流與電壓的關系;二是保持　　　　不變,探究電流與電阻的關系。?
(1)在圖甲中,用筆畫線代替導線,將圖中的電路連接完整。(導線不允許交叉)(2)連接電路時,開關S應處于　　　　狀態,滑動變阻器的滑片P應位于圖中　　　　(選填“A”或“B”)點,這樣做的目的是　　　　　　。?
(3)圖中丙、丁是小組同學根據實驗數據繪制的圖像,繪制圖像時他們忘記標記物理量,則其中正確表示電阻不變,電流隨電壓變化關系的圖像是圖　　　。表示電壓一定,電流隨電阻變化關系的圖像是圖　　　;實驗中運用了　 法。??(4)小明使用規格為“10 Ω”的定值電阻和規格為“20 Ω　1 A”的滑動變阻器,通過實驗得出了表一中的數據,請讀出圖乙中兩表的示數,記在表中最后一列的空格處。表一
(5)老師指出其中一組數據有拼湊的嫌疑,你認為是第　　　　(填寫實驗序號)組,理由是　 ??　　　　　 　　　　　。?(6)小麗通過實驗得出了表二中的數據,并且通過分析實驗數據得出了:“在電阻一定時,導體中的電流隨電壓的增大而減小”的結論。小明觀察并檢查了小麗所連接的電路后,告訴小麗錯誤的原因。你認為原因可能是　　　　　　　　　　　　　　　　　。?表二
即使滑動變阻器接入電路的阻值最大,電流表和電壓表的示數也不可能為0.1 A和1 V
電壓表并聯在滑動變阻器兩端
(7)如果實驗過程中電流表沒有示數,而電壓表的示數接近電源電壓,請分析電路出現的故障可能是　　　　　　　　　。?(8)小花和小紅通過實驗得出了表三和表四中的數據,請將數據不全部分補全。 表三(電壓表示數U=　　　V恒定不變)? 表四(R=　　　　Ω恒定不變)?
①小花在做表三中實驗時,獲得第1組實驗數據后,要想得到第2組數據,應將滑片P向　　　　(選填“A”或“B”)端移動;這樣移動滑片的目的是　　　　　　　　　　　　　。分析表三數據可得結論　 。?②小紅在做表四中實驗時,獲得第1組實驗數據后,要想得到第2組數據,應將滑片P向　　　　(選填“A”或“B”)端移動;這樣移動滑片的目的是　　　　　　　　　　　　　　。根據表中數據分析,小紅為完成整個實驗,應該選取規格為　　　　　　的滑動變阻器。分析表四數據可得結論:　 。?
保持定值電阻兩端電壓不變
電壓一定時,電流與電阻成反比
電阻一定時,電流與電壓成正比
改變定值電阻兩端的電壓

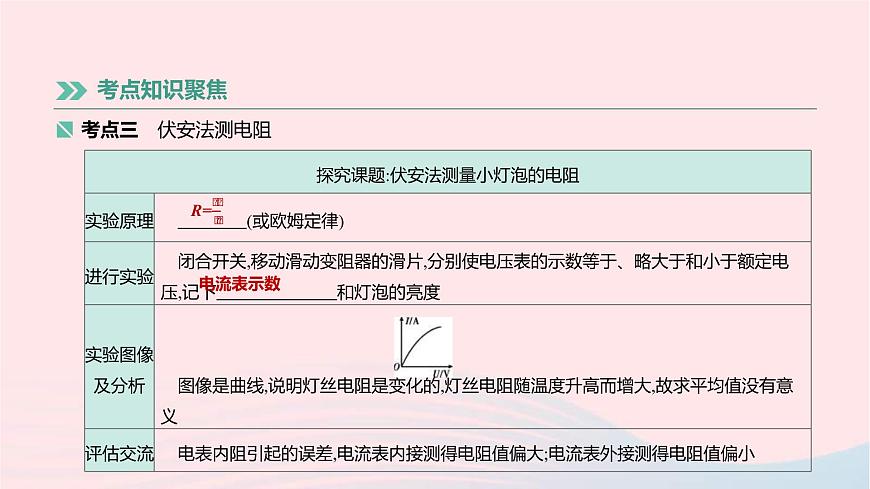

例2小剛和小雄利用如圖19-12甲所示的器材測量小燈泡的電阻,已知小燈泡的額定電壓為2.5 V。(1)請用筆畫線代替導線將圖甲所示的電路連接完整,要求滑片P向右滑,燈變暗。(2)閉合開關,小剛移動滑片,發現小燈泡不亮,電壓表無示數,電流表有示數,則故障原因可能是小燈泡　　　　。?
(3)排除故障后,小雄分別測出了小燈泡兩端的電壓為1.5 V、2 V、2.5 V時通過小燈泡的電流,計算出對應的電阻R1、R2、R3,然后用R1、R2、R3的平均值作為小燈泡兩端電壓為2 V時的電阻。他的做法　　　　(選填“正確”或“不正確”)。?(4)小剛則根據測得的數據繪制了小燈泡的電流隨電壓變化的圖像(如圖乙所示),由圖像可知,小燈泡正常工作時的電阻是　　　　Ω(保留一位小數),進一步分析圖像可以發現小燈泡的電阻不斷變化,這是因?yàn)闊艚z的電阻隨溫度的升高而　　　　(選填“增大”或“減小”)。?(5)完成上述實驗后,小剛想用原電路測某未知電阻Rx的阻值,他用該電阻替換燈泡后,閉合開關,測得幾組數據如下表。
