北師大版九年級全冊第十四章 電磁現象四 電磁鐵及其應用課時訓練

這是一份北師大版九年級全冊第十四章 電磁現象四 電磁鐵及其應用課時訓練，共9頁。試卷主要包含了下列說法正確的是等內容，歡迎下載使用。

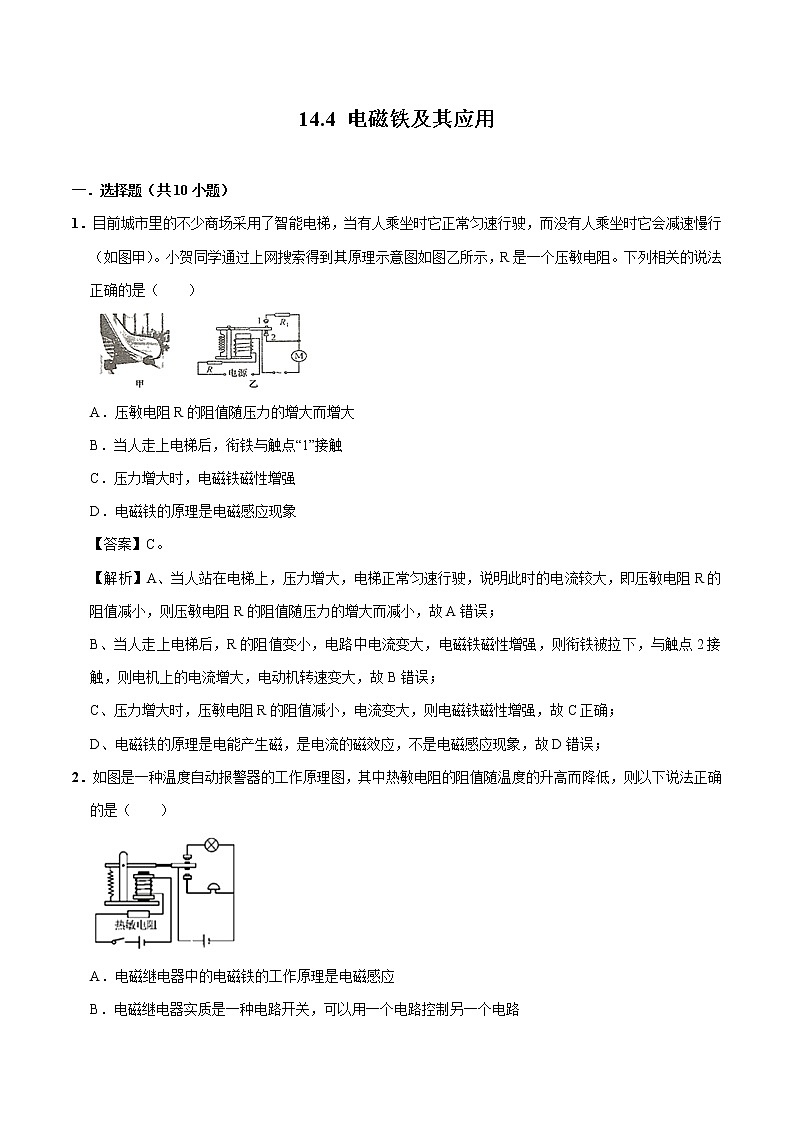

14.4 電磁鐵及其應用 一．選擇題（共10小題）1．目前城市里的不少商場采用了智能電梯，當有人乘坐時它正常勻速行駛，而沒有人乘坐時它會減速慢行（如圖甲）。小賀同學通過上網搜索得到其原理示意圖如圖乙所示，R是一個壓敏電阻。下列相關的說法正確的是（　?。?/span>A．壓敏電阻R的阻值隨壓力的增大而增大 B．當人走上電梯后，銜鐵與觸點“1”接觸 C．壓力增大時，電磁鐵磁性增強 D．電磁鐵的原理是電磁感應現象【答案】C。【解析】A、當人站在電梯上，壓力增大，電梯正常勻速行駛，說明此時的電流較大，即壓敏電阻R的阻值減小，則壓敏電阻R的阻值隨壓力的增大而減小，故A錯誤；B、當人走上電梯后，R的阻值變小，電路中電流變大，電磁鐵磁性增強，則銜鐵被拉下，與觸點2接觸，則電機上的電流增大，電動機轉速變大，故B錯誤；C、壓力增大時，壓敏電阻R的阻值減小，電流變大，則電磁鐵磁性增強，故C正確；D、電磁鐵的原理是電能產生磁，是電流的磁效應，不是電磁感應現象，故D錯誤；2．如圖是一種溫度自動報警器的工作原理圖，其中熱敏電阻的阻值隨溫度的升高而降低，則以下說法正確的是（　?。?/span>A．電磁繼電器中的電磁鐵的工作原理是電磁感應 B．電磁繼電器實質是一種電路開關，可以用一個電路控制另一個電路 C．溫度較高時，指示燈亮起，該裝置報警 D．溫度較低時，電鈴響起，該裝置報警【答案】B。【解析】A、電磁繼電器中的電磁鐵的工作原理是電流的磁效應，與電磁感應無關，故A錯誤；B、電磁繼電器實質是一種電路開關，可以用一個電路控制另一個電路，從而實現遠程控制和自動控制，故B正確；C、當溫度升高時，熱敏電阻的阻值減小，電磁鐵的磁性增強，將銜鐵吸下來，指示燈熄滅，電鈴工作，發出報警信號，故C錯誤；D、當溫度較低時，熱敏電阻的阻值變大，電磁鐵的磁性減弱，銜鐵在彈簧的作用下，將指示燈的電路接通，指示燈工作，電鈴不工作，故D錯誤。3．如圖所示是溫度自動報警器的原理圖，它運用了許多物理知識。以下說法中不正確的是（　　）A．溫度計中的水銀是導體 B．溫度計是根據液體的熱脹冷縮性質工作 C．電磁繼電器是一種電路開關 D．報警器的電磁鐵運用了電流的熱效應【答案】D。【解析】A、溫度計中的液體是水銀，當溫度達到一定值時，溫度計內水銀上升，因為水銀是導體，控制電路會接通，電磁鐵產生磁性，將銜鐵吸引，將報警電路接通，電鈴響，起到報警作用，故A正確；B、溫度計是根據液體熱脹冷縮的性質制成的，故B正確；C、電磁繼電器的實質就是一個由電磁鐵控制電路通斷的開關，故C正確；D、電磁鐵是運用電流的磁效應，而不是電流的熱效應，故D錯誤。4．如圖所示是某科技小組設計的一種溫度自動控制報警裝置電路圖，以下說法中正確的是（　　）A．把水銀溫度計換成煤油溫度計同樣可以工作 B．自動報警器的觸點類似一種開關 C．自動報警器中的電磁鐵運用了電磁感應現象 D．溫度達到90℃，綠燈亮【答案】B。【解析】A、水銀是金屬，能夠?qū)щ?，煤油是絕緣體，換成煤油溫度計不能工作，故A錯誤；B、自動報警器的觸電是在電磁繼電器的控制作用下的一個開關，故B正確；CD、溫度自動報警器的原理是當溫度達到90℃時，溫度計內水銀上升，因為水銀是導體，控制電路會接通，電磁鐵產生磁性，將銜鐵吸引，將報警電路接通，電鈴響、紅燈亮，起到報警作用，電磁鐵是運用電流的磁效應；故CD錯誤。5．下列說法正確的是（　　）A．電磁鐵磁性的強弱只與線圈中電流的大小有關 B．電磁鐵磁性的強弱只與線圈的匝數有關 C．磁體周圍的磁場既看不見也摸不著，所以是不存在的 D．奧斯特發現了電流的磁效應【答案】D。【解析】AB、電磁鐵的磁性強弱與電流的大小、線圈的匝數和鐵芯的有無都有關，故AB錯誤。C、磁體周圍的磁場雖然看不見也摸不著，但的確存在，故C錯誤；D、奧斯特發現了電流的磁效應，故D正確；6．在探究“影響電磁鐵磁性強弱的因素”實驗中，小華用電池（電壓一定）、滑動變阻器、數量足夠的大頭針、鐵釘及足夠長的漆包線為主要器材，制作了簡易電磁鐵甲和乙，并將它們連成如圖所示的電路（　　）A．當滑片向右移動時，兩電磁鐵吸引的大頭針的個數將增多 B．由安培定則可知，甲鐵釘?shù)南露藶?/span>S極 C．電爐子也屬于電磁鐵的應用 D．實驗發現被電磁鐵吸引的大頭針下端是分散的，其原因是同名磁極互相排斥【答案】D。【解析】A、當滑片向右移動時，滑動變阻器的阻值增大，電路中的電流變小，兩電磁鐵的磁性減弱，吸引大頭針的個數減少；故A錯誤；B、根據安培定則，用右手握住甲鐵釘，四指指向電流的方向，大拇指指向甲鐵釘?shù)南露藶?/span>N極，故B錯誤；C、電爐子工作時，電流通過電熱絲做功，消耗的電能轉化為內能，沒有應用電磁鐵，故C錯誤；D、實驗發現被電磁鐵吸引的大頭針下端是分散的，其原因是大頭針被磁化后同名磁極互相排斥，故D正確。7．如圖所示，GMR是一個巨磁電阻，其阻值隨磁場的增強而急劇減小，當閉合開關S1、S2時，下列說法正確的是（　?。?/span>①電磁鐵的右端為N極②小磁針將順時針旋轉③當P向左滑動時，電磁鐵的磁性增強，指示燈變亮④當P向右滑動時，電磁鐵的磁性減小，電壓表的示數減小A．只有④正確 B．只有③④正確 C．只有②③正確 D．①②③④都正確【答案】B。【解析】①②根據安培定則可知，電磁鐵的左端為N極，右端為S極；根據磁極間的相互作用規律可知，通電后，小磁針將會逆時針旋轉，故①②錯誤；③閉合開關S1和S2，使滑片P向左滑動，變阻器接入電路的電阻變小，左側電路中電流變大，電磁鐵的磁性增強，巨磁電阻的阻值減小，右側電路中電流變大，所以指示燈的亮度會變亮，故③正確。④使滑片P向右滑動，變阻器接入電路的電阻變大，左側電路中電流變小，電磁鐵的磁性變?nèi)?，巨磁電阻的阻值變大，右?cè)電路中電流變小，根據U＝IR可知，燈泡兩端的電壓減小，即電壓表示數變小，故④正確。8．一電磁鐵與靜止于粗糙水平桌面上的條形磁鐵相鄰，如圖所示。開關S閉合后，滑片P向上滑動的過程中，條形磁鐵始終保持靜止。此過程中條形磁鐵所受的摩擦力（　?。?/span>A．減小，方向水平向右 B．減小，方向水平向左 C．增大，方向水平向右 D．增大，方向水平向左【答案】B。【解析】開關S閉合后，由圖中的電流方向和安培定則可知，電磁鐵的左端為N極，右端為S極；則電磁鐵與條形磁鐵的同名磁極相對，會相互排斥，所以條形磁鐵受到電磁鐵向右的排斥力；又因為條形磁鐵始終保持靜止，所以它受到的排斥力和桌面給它的摩擦力是一對平衡力，二力的大小相等、方向相反，則條形磁鐵受到摩擦力的方向水平向左，故AC錯誤；當滑片逐漸向上移動時，變阻器連入電路的電阻逐漸變大，由歐姆定律可知線圈中電流逐漸變小，則電磁鐵的磁性逐漸變?nèi)?，條形磁鐵受到電磁鐵的排斥力逐漸變小，因條形磁鐵受的是平衡力，則摩擦力的大小也會逐漸變小，故B正確，D錯誤。9．在通電螺線管附近放置小磁針，靜止時如圖所示，下列說法正確的是（　?。?/span>A．螺線管的左端為N極 B．小磁針的右端為N極 C．將開關S由1換到2，螺線管的磁性增強 D．滑動變阻器滑片向右移動，螺線管的磁性減弱【答案】A。【解析】AB、用右手握住螺線管，四指指向電流的方向，大拇指指向螺線管的左端為N極，右端為S極；由磁極間的相互作用可知，小磁針的左端為N極、右端為S極，故A正確，B錯誤；C、將開關S由1換到2，連入電路的線圈匝數變少，螺線管的磁性減弱，故C錯誤；D、滑動變阻器滑片向右移動，變阻器連入電路的電阻變小，電流變大，則螺線管的磁性增強，故D錯誤；10．如圖是探究“電磁鐵的磁性強弱”實驗的示意圖。閉合開關，發現電磁鐵能夠吸引一些鐵釘，要使它能吸引更多鐵釘?shù)霓k法是（　　）A．將電磁鐵中鐵芯抽出 B．增加線圈匝數 C．使滑動觸頭P向右滑動 D．將電源正負極互換【答案】B。【解析】電磁鐵的磁性強弱與電流的大小、線圈匝數和有無鐵芯有關；A、將電磁鐵中鐵芯抽出時，電磁鐵的磁性減弱，不能吸引更多鐵釘，故A不符合題意；B、增加線圈匝數，可以使電磁鐵的磁性增強，能吸引更多鐵釘，故B符合題意；C、使滑動觸頭P向右滑動，滑動變阻器的電阻變大，電路中的電流變小，電磁鐵的磁性減弱，不能吸引更多鐵釘，故C不符合題意；D、將電源正負極互換，不能增強電磁鐵的磁性，不能吸引更多鐵釘，故D不符合題意；二．填空題（共5小題）11．如圖所示的實驗表明：電磁鐵的　線圈匝數　越多，則磁性越強。此外，磁性強弱還跟電流大小有關，當圖中的變阻器滑片向右移，則電磁鐵吸引的釘子數都將　減少　（填“增加”或“減少”）。【答案】線圈匝數；減少。【解析】由圖可知，AB串聯在電路中，電流相同，A的線圈匝數多，A吸引的大頭針的個數多于B，則A的磁性強；當圖中的變阻器滑片向右移，滑動變阻器接入電路的電阻增大，根據歐姆定律可知，電路中的電流減小，磁性變小，則電磁鐵吸引的釘子數都將減少。12．如圖所示是小明設計的一種溫度自動控制報警電路圖，水銀屬于　導體　（選“導體”或“絕緣體”）當溫度低于90℃時，電磁鐵　無　磁性（選填“有”或“無”），工作的用電器是　綠燈　，當溫度達到90℃時，電磁鐵　有　磁性（選填“有”或“無”），工作的用電器是　紅燈和電鈴　，電磁鐵工作時，它的上端為　N　極。【答案】導體；無；綠燈；有；紅燈和電鈴；N。【解析】（1）水銀善于導電屬于導體；（2）當溫度低于90℃時，控制電路斷路無電流，電磁鐵無磁性，在彈簧的作用下銜鐵與上觸點接通，工作的用電器是綠燈；當溫度達到90℃時，水銀柱與上方金屬絲連通，控制電路有電流，電磁鐵有磁性，銜鐵被吸下與下觸點接觸，工作的用電器是紅燈和電鈴；（3）由右手螺旋定則可知，電磁鐵通電時，上端是N極下端是S極。13．電磁鐵在生活中的應用很廣泛，如電鈴、電磁起重機等，它的磁性強弱可以通過改變　電流大?。ɑ蚓€圈匝數）　來實現。根據圖中電磁鐵旁邊的小磁針靜止時的指向，可知該小磁針?biāo)谖恢玫拇艌龇较蚴窍?/span>　左　（選填“左”或“右”）的。【答案】電流大?。ɑ蚓€圈匝數）；左。【解析】電磁鐵磁性強弱與電流大小及線圈匝數有關，故改變電流大小或線圈匝數可以改變它的磁性強弱；放在磁場中某點的小磁針，靜止時北極所指的方向就是該點的磁場方向，由圖可知小磁針靜止時N極的指向向左，則該小磁針?biāo)谖恢玫拇艌龇较蚴窍蜃蟮摹?/span>14．如圖所示，當開關S0閉合時，電路中　電鈴　（選填“綠燈”或“電鈴”）工作。如果線圈電阻忽略不計，要使電磁鐵的磁性增強，應將開關S接到　2　（選填“1”或“2”）位置，或?qū)⒒瑒幼冏杵骰?/span>P向　左　（選填“左”或“右”）移動。【答案】電鈴；2；左。【解析】讀圖可知，左側為控制電路，右側為工作電路，當開關S閉合時，控制電路工作，電磁鐵獲得磁性，吸引銜鐵，使觸點與上端斷開，電燈停止工作，同時觸點與下端連通，使電鈴工作。要使電磁鐵的磁性增強，則需要增多線圈的匝數，所以可以將開關S接到2位置。將滑動變阻器滑片P向左滑動時，連入電路中的電阻減小，電流增大，電磁鐵的磁性增強。15．如圖，是一個溫度自動報警器工作原理的電路圖。當控制電路中有電流通過時，電磁鐵左端為　S　極（選填“N”或“S”），若圖中電鈴響，說明環境溫度　升高　（選填“升高”成“降低”）到設定的溫度。【答案】S；升高。【解析】由安培定則可知，電磁鐵左端為S極；當溫度升高到設定值時，水銀柱與上方金屬絲連通，使左側形成通路，電磁鐵中有電流通過，電磁鐵吸引銜鐵，使得右側成為閉合電路，電鈴響。
